本文研究通过From Workspace模块导入外部数据并进行仿真测试的方法。

1 仿真外部数据

在汽车的电控软件开发中，经常会在公司园区内进行试验或者实车道路试验。在试验的过程中会通过工具软件采集一些数据（如CANape或INCA）并保存到本地。这些数据可以拿回到办公室，在电脑上用Simulink模型仿真，从而分析其中的问题。这时，可以用到From Workspace模块，把测试的数据导入到Matlab中。

后面博主会用简单的例子说明这个模块的用法。

2 仿真过程

2.1 准备数据

仿真前，需要拿我们的原始数据，处理成Matlab的时间序列。这里的原始数据可以是各种工具导出的各种文件格式，这里博主用一个简单的EXCEL表格作为演示。

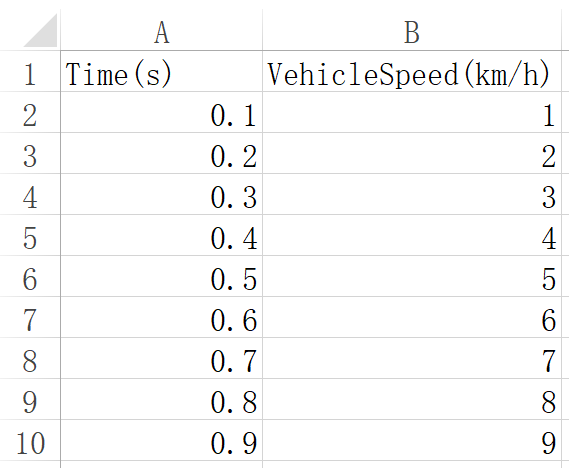

如下图所示，Excel表格中的第一列是时间（Time），第二列是车速（VehicleSpeed）。

通过下面的Matlab脚本，将表格里的数据先导入到Matlab的Workspace中。

function ImportData()

[DataList,~,~] = xlsread('demo.xlsx','sheet1');
TimeList = DataList(:,1);
SpeedList = DataList(:,2);
assignin('base','SpeedSeries',timeseries(SpeedList,TimeList));

end
1
2
3
4
5
6
7
8

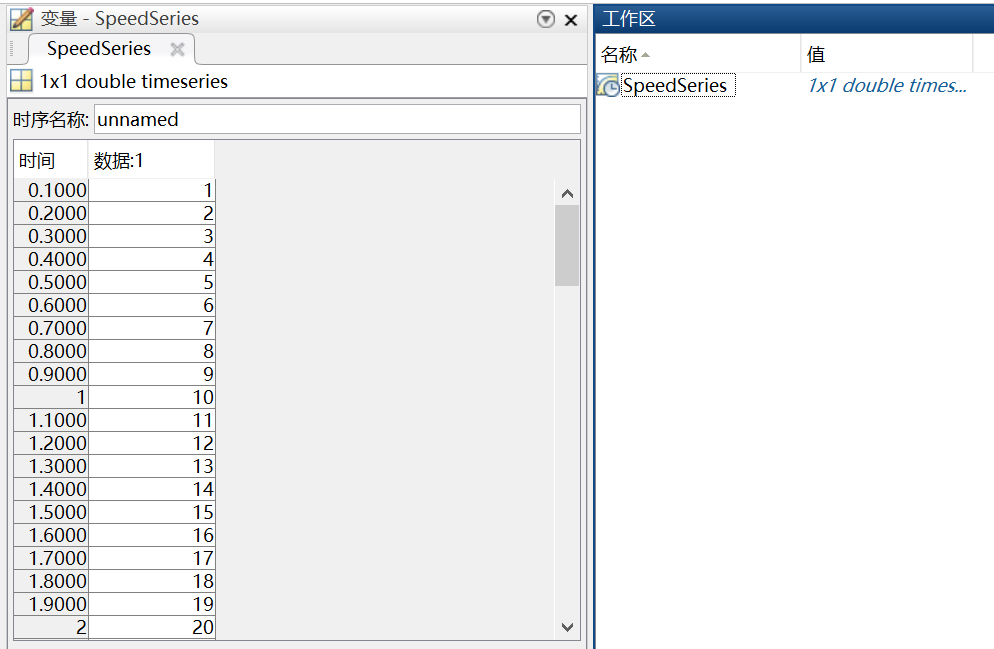

运行以后，会在Workspace中导入一个TimeSeries序列。双击它就可以看到序列的内容，正是导入的EXCEL的内容。

现在，就已经把外部文件的数据导入到了Matlab的Workspace中，也就为Simulink中的From Workspace模块做好了准备。

2.2 Simulink仿真

导入好数据到Workspace中以后，就可以以这些数据为输入，在Simulink中仿真我们的控制算法。通常的做法是，把模型中的输入Inport模块全都去掉，换成From Workspace模块。这里博主没有控制算法，就直接使用From Workspace模块和Scope把Workspace中的数据显示成随时间变化的曲线。

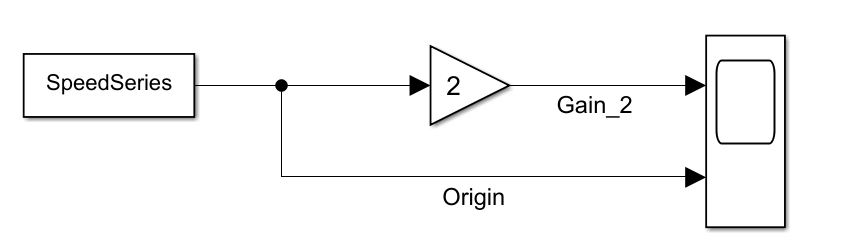

1）首先，建立一个空的Simulink模型；

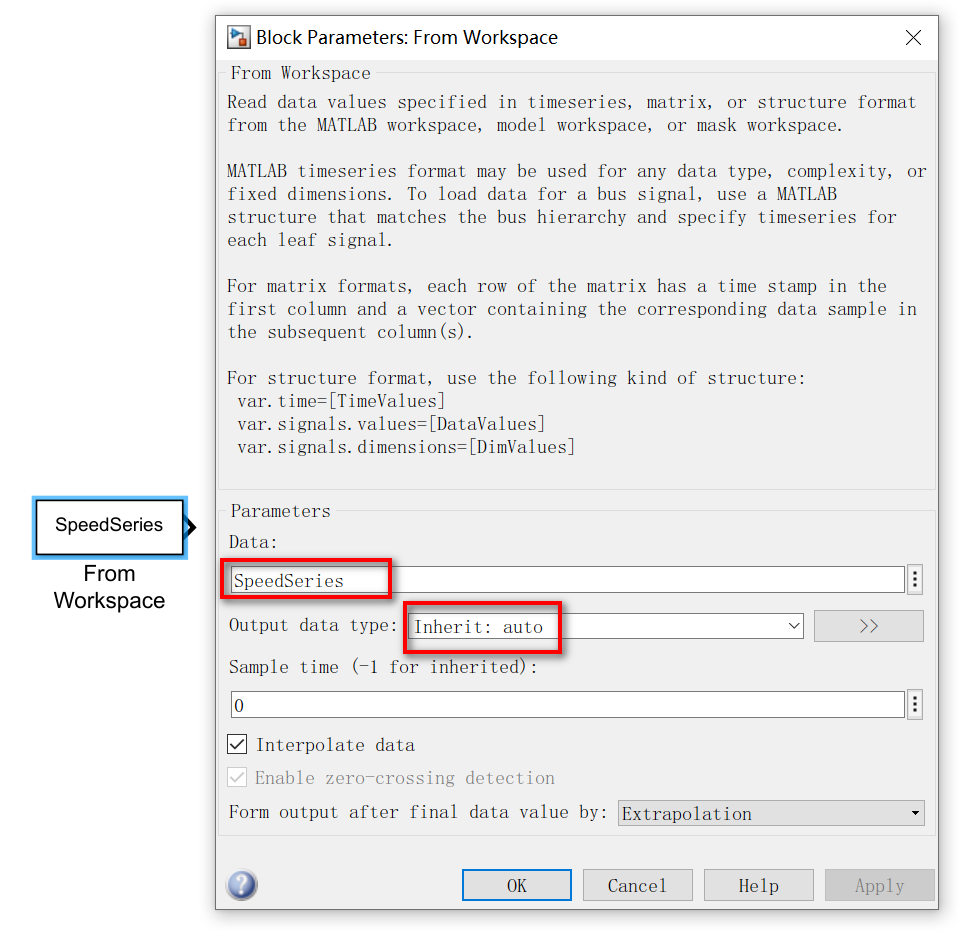

2）拖入一个From Workspace模块，把里面的Data参数改成Matlab工作区的变量名（SpeedSeries），Output Data Type就保持为默认的继承；

3）在模型中再添加一个Gain模块和一个Scope模块；

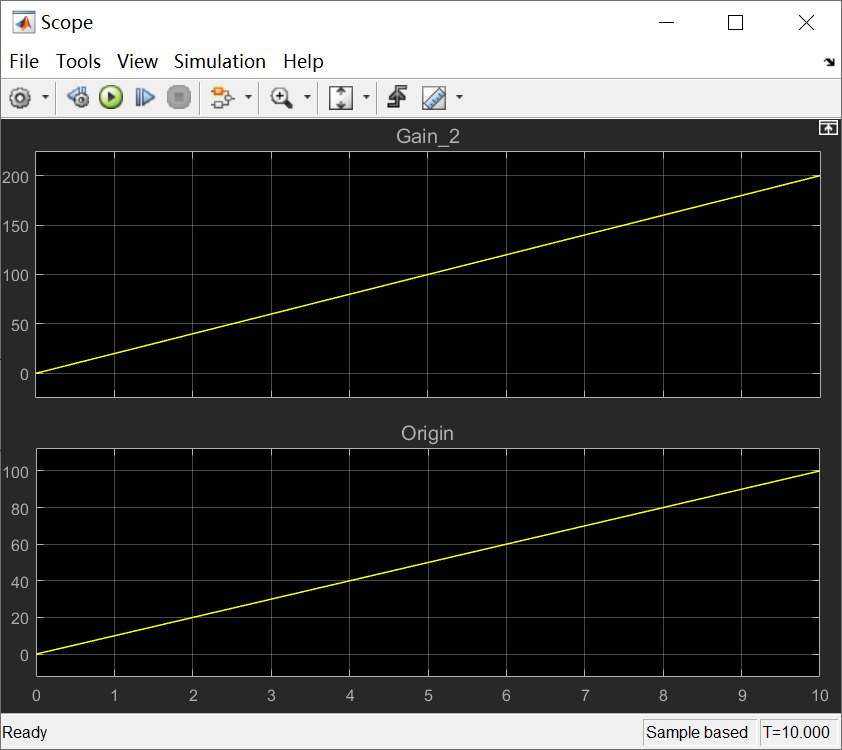

4）仿真模型，就可以在Scope中看到工作区中的数据被显示到了Scope中了；

3 总结

以上是导入试车测试数据的方法。
