1 Bug Finder概述

Polyspace®Bug Finder，顾名思义是一个查找Bug的工具。它可以识别C和C++嵌入式软件中的运行时错误，并发问题，安全漏洞和其他缺陷。
Bug Finder采用语义分析技术检测软件Bug，因此只需要提供源代码，不需要测试用例，也不需要运行代码就能检测出软件Bug。在软件开发过程的早期即可发现漏洞并修复。
另外，Bug Finder也可以检查软件是否符合编码规则标准，例如MISRAC®，MISRA®C ++，JSF®++，并生成检查报告。

2 Bug Finder配置流程图解

本章节通过一个例子演示Bug Finder检查代码漏洞的一般过程，并简要说明一些注意事项。在不同项目中的配置根据实际情况会有所区别。
本例在Polysapce2018a环境下进行。

2.1 准备源代码

首先需要准备被检测的源代码。在汽车嵌入式软件开发流程中，通常是分析模型生成的代码和手写代码。
本文中，自己创建一个带有Bug的C代码demo.c，内容如下：

#include

void fibonacci(void)
{
    int i;
    int fib[10];

    for (i = 0; i < 10; i++)
       {
        if (i < 2)
            fib[i] = 1;
         else
            fib[i] = fib[i-1] + fib[i-2];
       }

    printf("The 10-th Fibonacci number is %i .
", fib[i]);
    /* Defect: Value of i is greater than allowed value of 9 */
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

代码中定义了一个10维数组fib，因此它合法的索引应该是0~9。在中间的一次for循环后，整形变量i的数值累加到了10，然后printf语句又引用了fib[i]，也就是说把10作为fib的索引。这是一个常见的数组下标越界的错误。后文会用Bug Finder将它检测出来。

2.2 新建工程

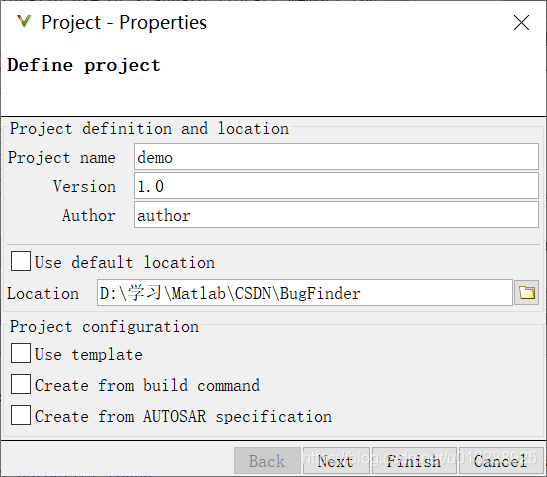

1）打开Polyspace，File–New Project打开新建工程窗口。在创建工程窗口中输入Project Name，Version，Author。工程路径可以默认，也可以去掉勾选Use default location，选择自定义路径。然后点击Next。
在这里插入图片描述

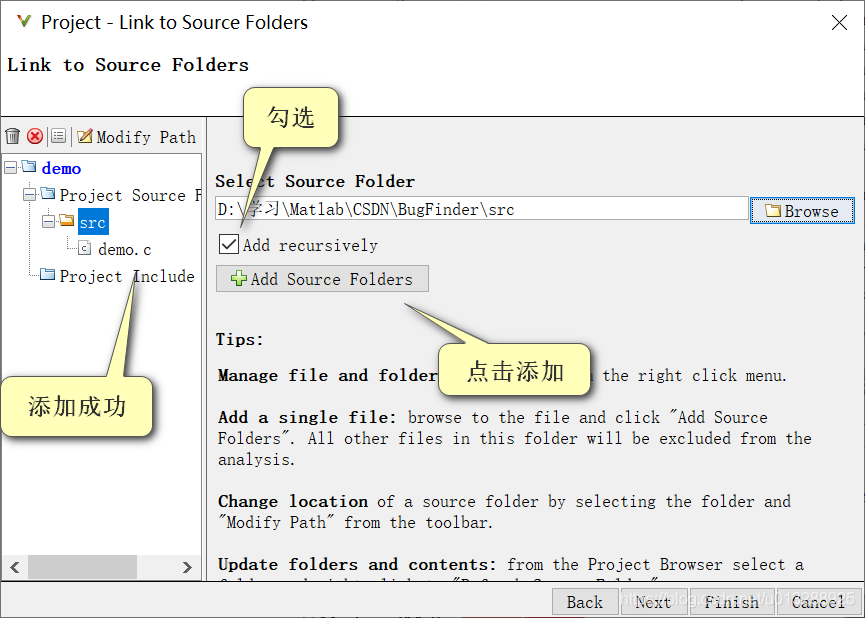

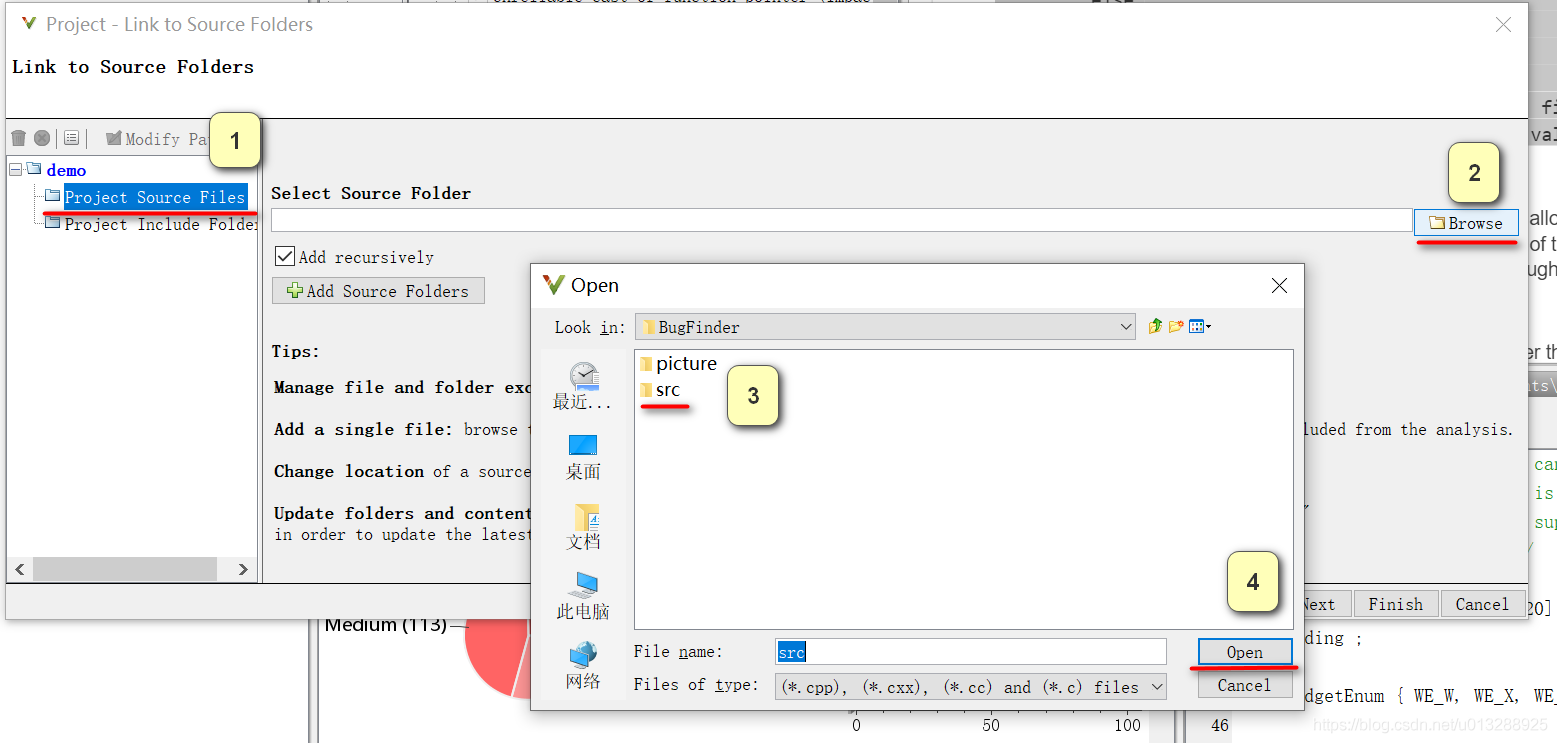

2）添加头文件和源文件
接下来的窗口中要选择存放源文件后头文件的文件夹。选中左侧Project Source Files，点击右侧的Browse，选择存放c文件demo.c的文件夹src，点击Open，该路径会出现在Select Source Folder中。

此时还并没有添加进来。需要勾选Add recursively并点击下方的Add Source Folders，然后C代码会被添加到左侧的树状图中。
在这里插入图片描述
同理，在Project Include中添加头文件。本示例中没有头文件，如果有头文件但是漏了添加，分析会报错。

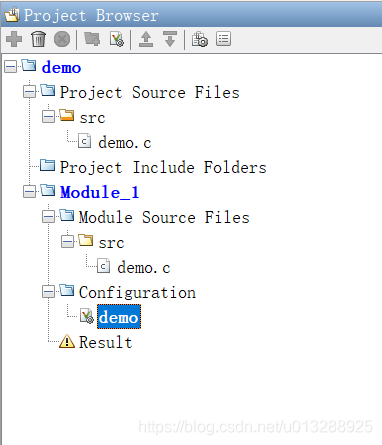

3）完成添加后Finish，在Polyspace左侧的Project Browser中会显示项目名demo，Project Source Files文件夹，以及自动新建一个Module_1。Module_1下有一个Module Source Files和Configuration文件夹。这里可以把Module理解成一个检查任务，每个Module（模块）可以根据不同的参数配置卡来检查项目中的某些C文件或所有C文件。
在这里插入图片描述

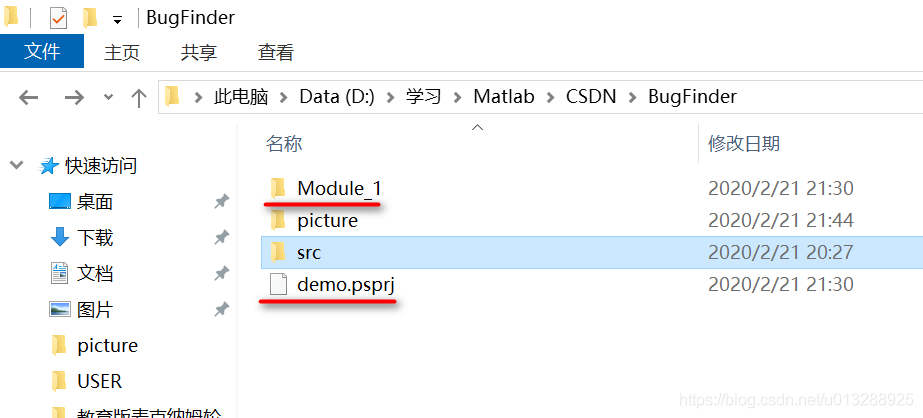

4）同时，在之前选择的项目文件夹路径下，会出现项目文件demo.psprj和Module_1文件夹

2.3 配置项

点击Project Browser Configuration下的demo，就可以在右侧看到的配置栏。下面会说明常用配置的含义。
在这里插入图片描述

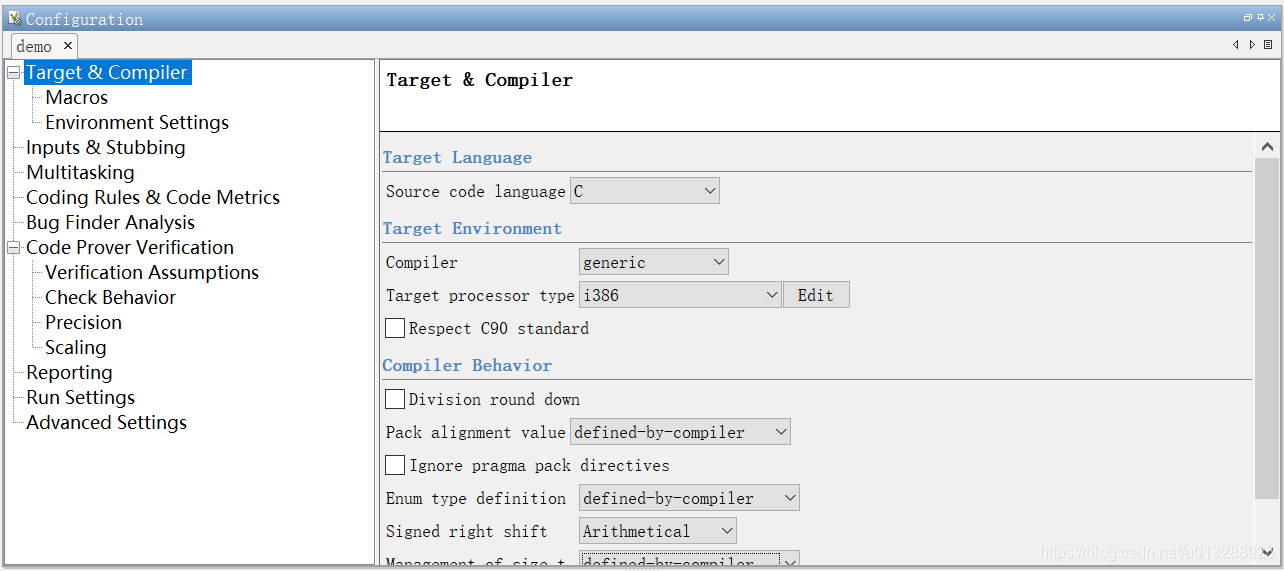

1）Target&Compiler
这是针对不同的目标处理器和编译器的配置。其中，配置目标语言为C语言，Compiler和Target Processor type根据项目实际来选择即可。这里主要是因为不同的处理器对应的数据类型长度会有区别。本例没有要求，默认即可。其余选项一般默认即可。
在这里插入图片描述

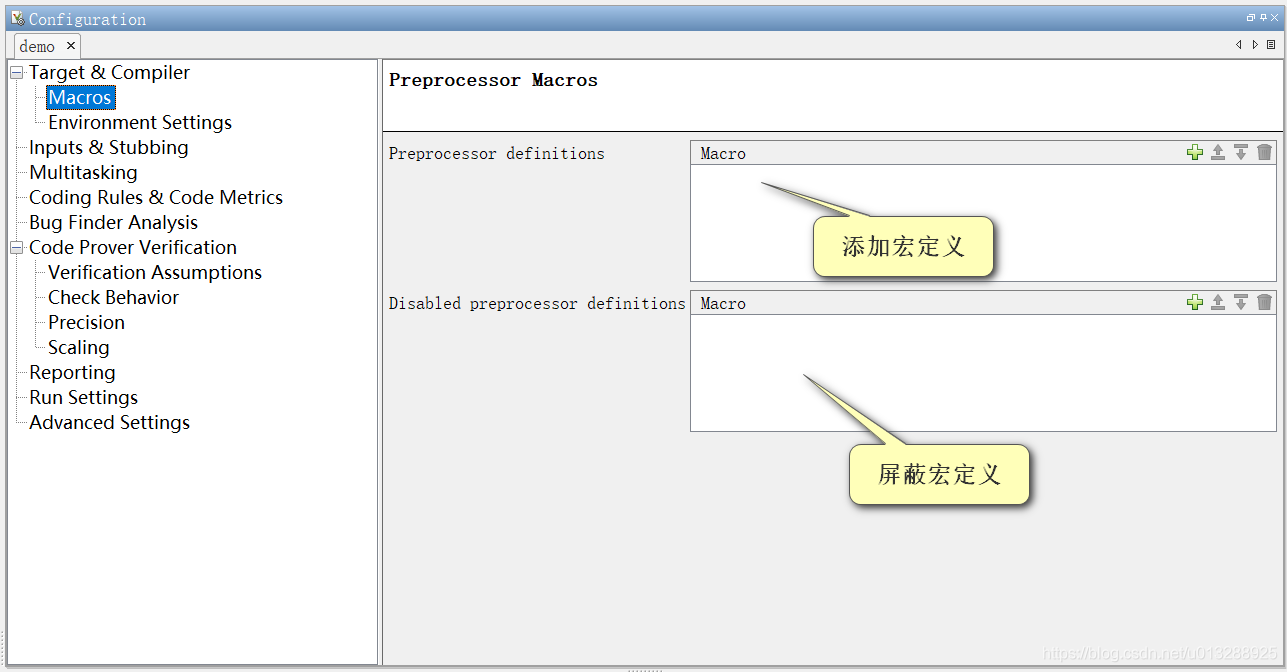

2）Macros
宏相关定义。用于宏定义和屏蔽宏，相当于在代码中定义的宏。根据需要来添加相关的宏即可。

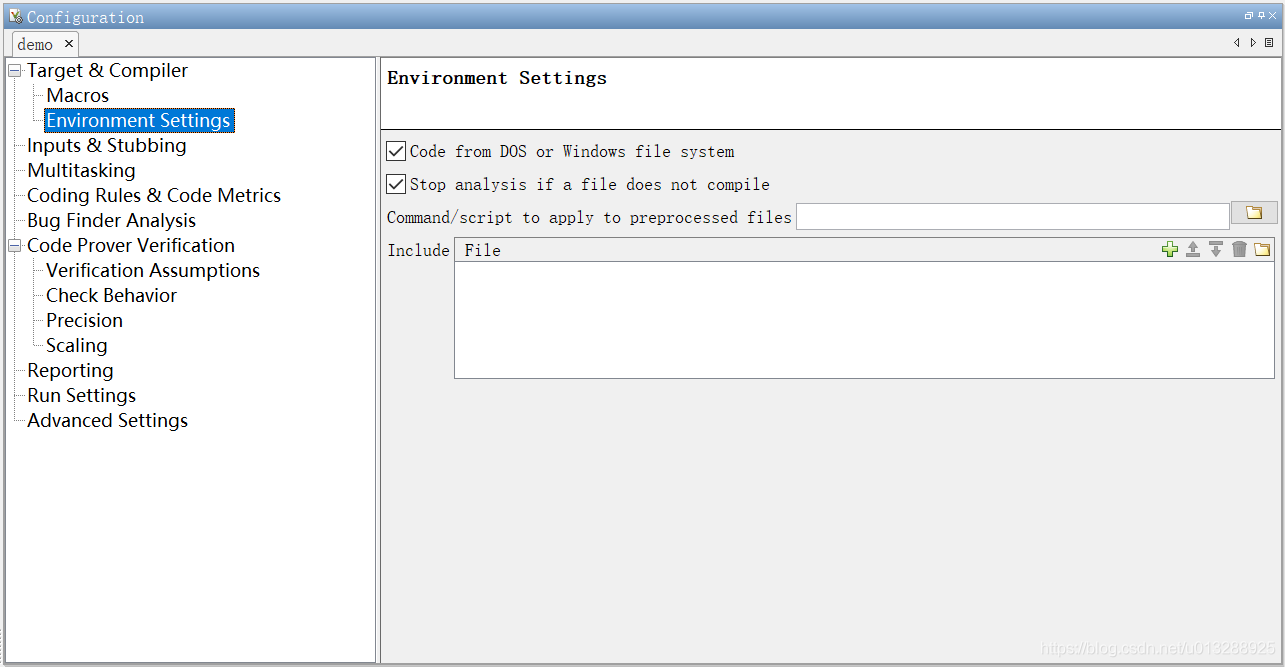

3）Enviroment Settings
环境设置。
其中Code from DOS or Windows file system (-dos)表示代码来源，由于是win7系统，此项需要勾选。
Stop analysis if a file does not compile 表示如果编译不通过，则分析中止。此项也要勾选上。
在这里插入图片描述
4）Inputs&Stubbing
输入和插桩。
这一项可以限制变量范围，插桩等。属于高级玩法，笔者也不太了解。

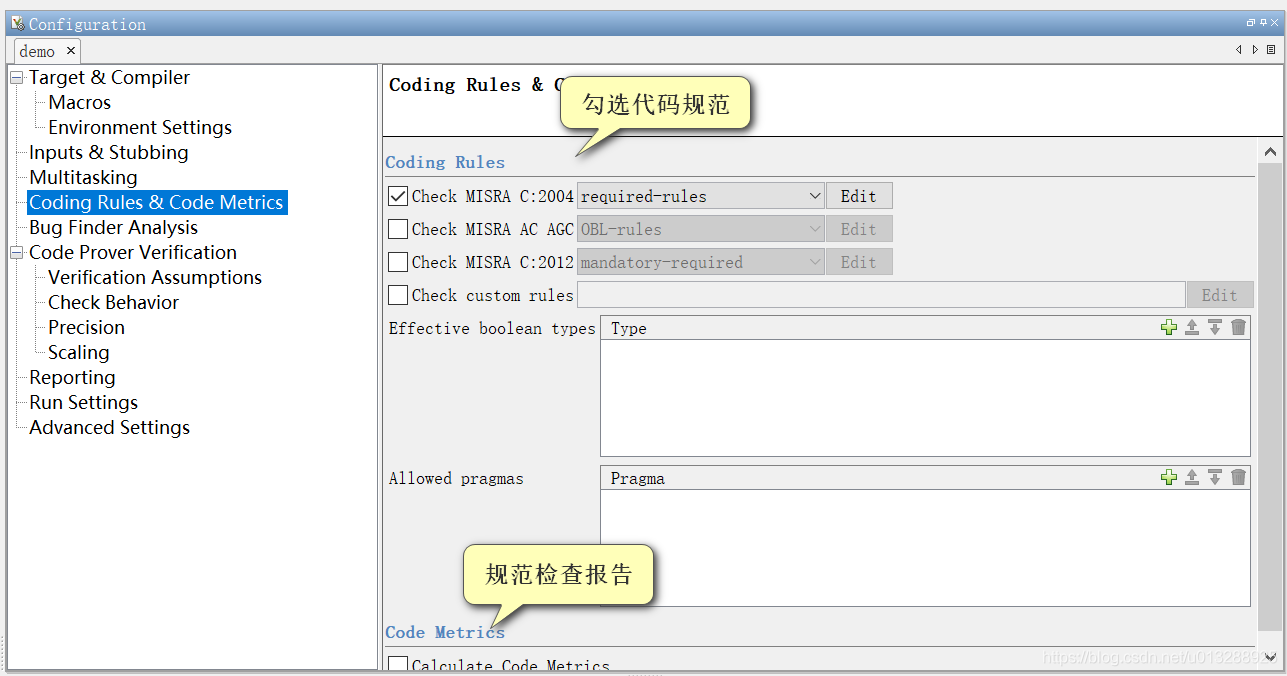

5）Coding Rules&Coding Metrix
检查代码规范
右边可以勾选需要检查的代码规范。并且通过勾选Metrix生成代码规范报告等。本例不进行设置。
在这里插入图片描述

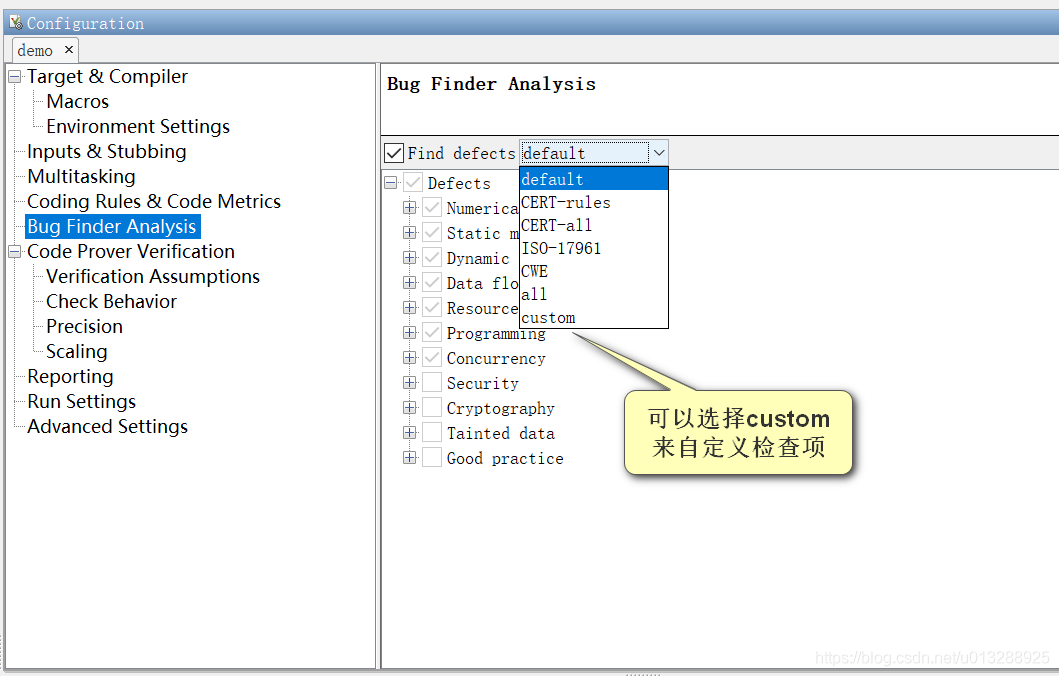

6）Bug Finder Analysis
这一部分非常重要，这里可以看到BugFinder的所有检查项，并且可以选择custom来自定义检查项。本例默认即可。

7）Reporting
报告部分必须要勾上。

至此，Bugfinder的一些必要的配置项就已经配置完毕。

2.4 运行并生成报告

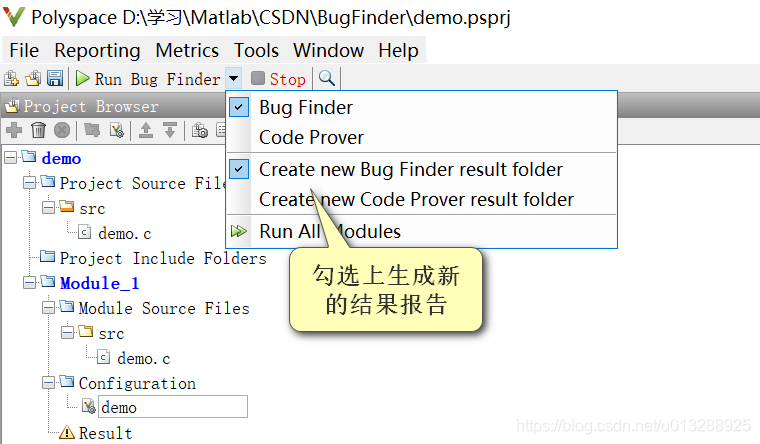

在运行之前，首先勾选上Create New Bug Finder Result Folder，这样每次运行都会生成一个新的报告，不会覆盖。
在这里插入图片描述

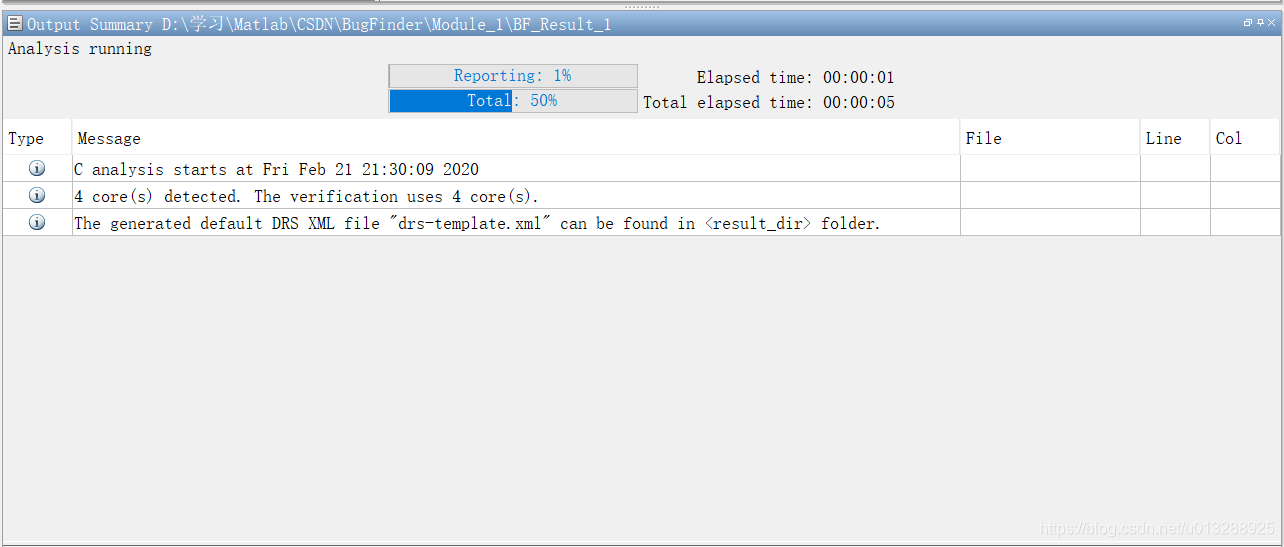

然后点击Run Bug Finder运行检测。右侧会显示分析进度。

2.5 分析结果查看

运行完毕后，会自动切换到报告页。报告页包含以下三部分：

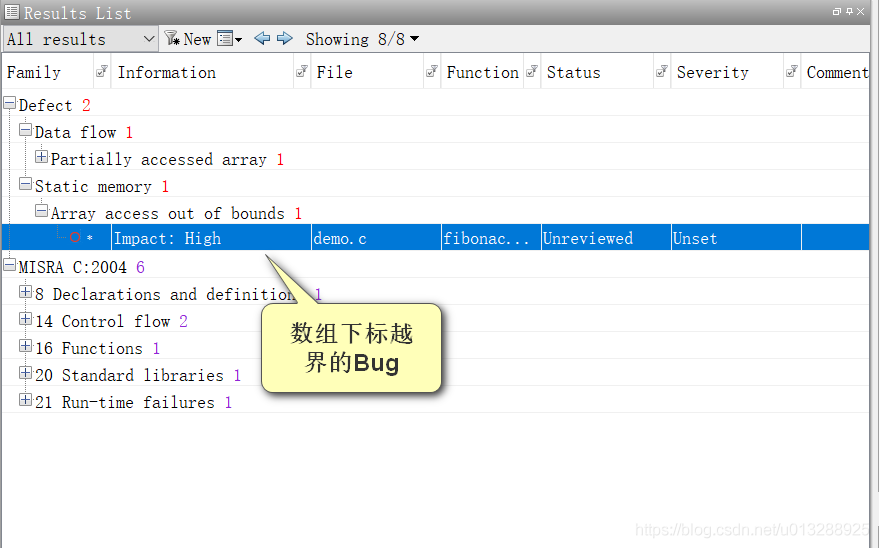

1）Result List列出了所有的分析结果，包括Bug类型，严重等级和处理状态等。
在这里插入图片描述
2）Result Details显示了某条Bug的详细信息。

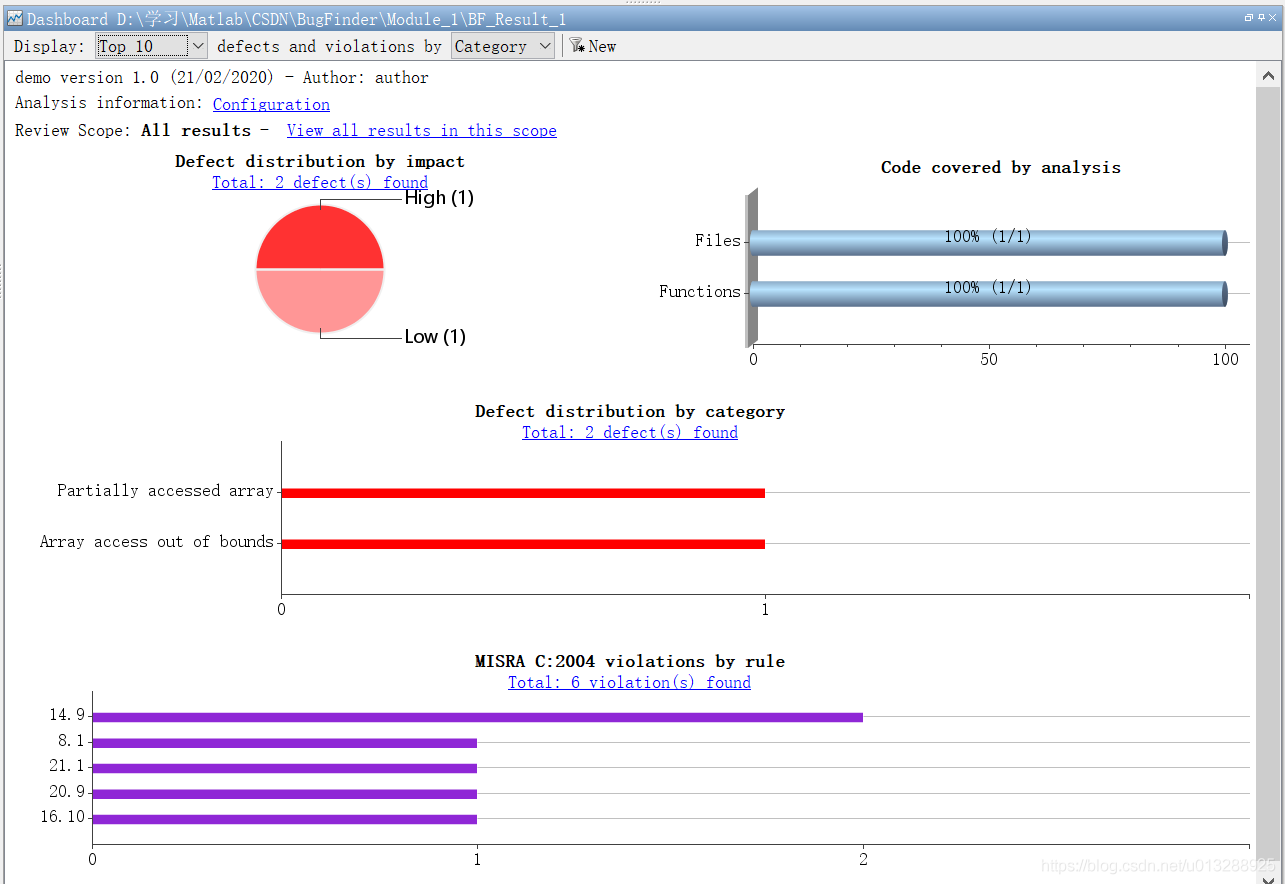

3）Dashboard显示了分析结果概要，包括严重等级饼状图，文件数量等。

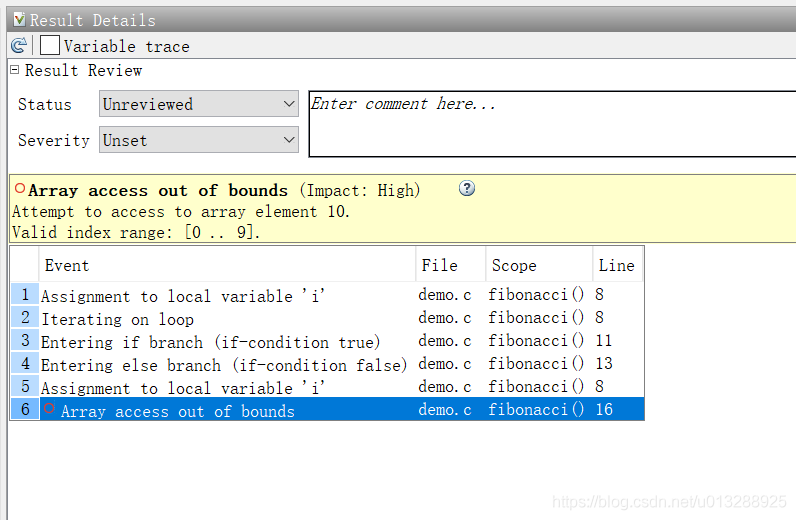

在左边的Result List中找到Static Memory下的Array access out of bounds，该问题分类就是我们C文件中故意设置的数组下标越界的Bug，点击该条Bug，会在右侧显示详细信息。
在这里插入图片描述

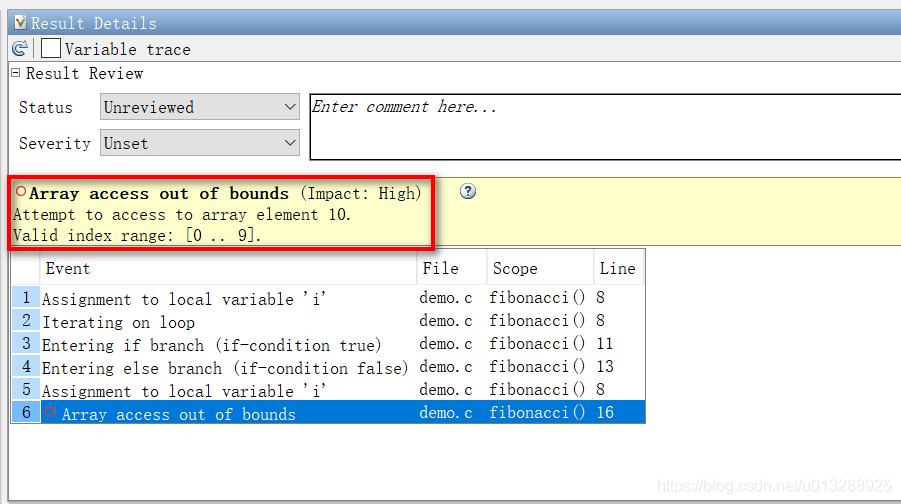

右侧的Result Details中也给出了具体的说明。
“Attempt to access to array element 10. Valid index range: [0 … 9].”
意思是索引范围应该是0~9，但是代码试图取第10个元素。

在Result Detail下方可以切换到Source窗口，该窗口定位到了该Bug所在的具体的位置，第16行。
在这里插入图片描述
