本文描述通过通过Stateflow调用外部C代码调用外部C代码的方法。

1 问题引入

情形1：在汽车嵌入式软件开发的过程中，通常是用模型生成代码的方式开发应用层软件，用手写代码的方式开发底层软件和接口函数。应用层经常需要调用到底层的函数，比如应用层通过接口函数获取底层的变量值。

情形2：很多早期的项目没有引入MBD(基于模型的设计)，而是全部通过手写代码完成。等到后面采用模型生成代码的时候，也会想要调用以前开发的成熟的代码。

以上两种情况，都需要通过在Simulink模型中调用外部的C代码。一种方法是通过S-function封装来实现，但是比较麻烦。本文介绍通过Stateflow实现调用外部C代码。

2 调用外部C代码的过程

2.1 准备外部文件

想要调用外部C代码，首先得要在Matlab路径下能找到这个C代码所在的文件。如果暂时没有开发也没关系，可以建立一个空壳代码，先“骗一下”Matlab。

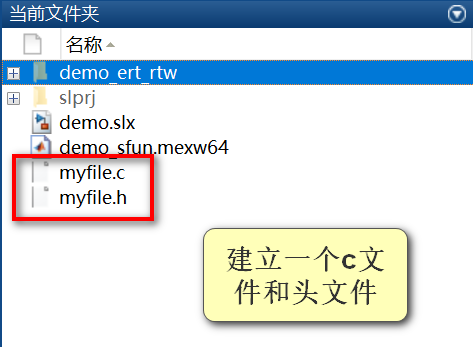

如图所示，在Matlab当前路径下建立两个文件:myfile.c和myfile.h:

在myfile.c中写入代码：

#include "myfile.h"
void HandCode(void)
{
}
1
2
3
4

在myfile.h中写入代码：

void HandCode(void);
1

可以看到，HandCode()这个函数没有参数也没有返回值，而且里面是空的，啥都没有。

2.2 搭建模型

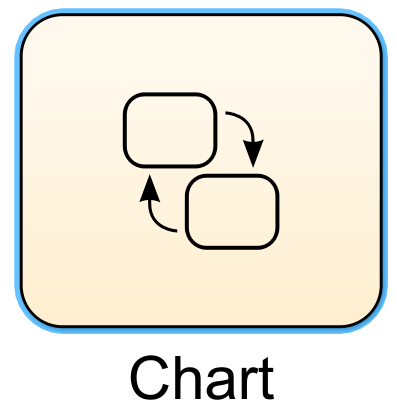

1.新建一个空白Simulink，建立一个Chart。

2.点击去这个Chart，打开Model Explorer，将Action Language设置为C。

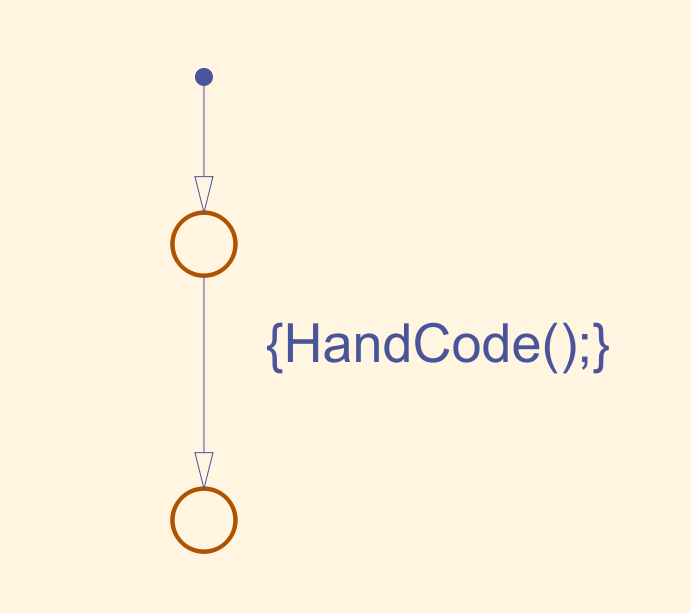

3.建立一个简单的流程图，并在圆括号的动作中写上之前的那个HandCode的C代码。

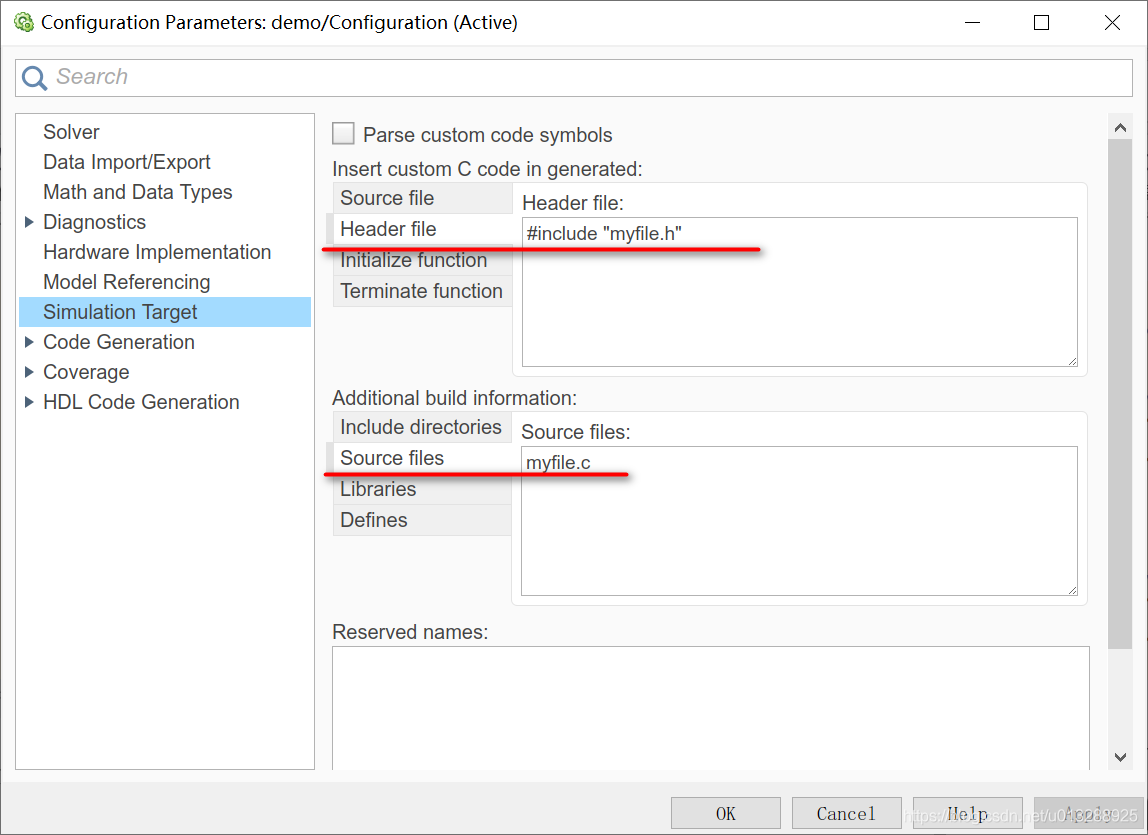

3.打开设置——Simulation Target，填写右侧的Source file和Header file并确定。

2.3 生成代码

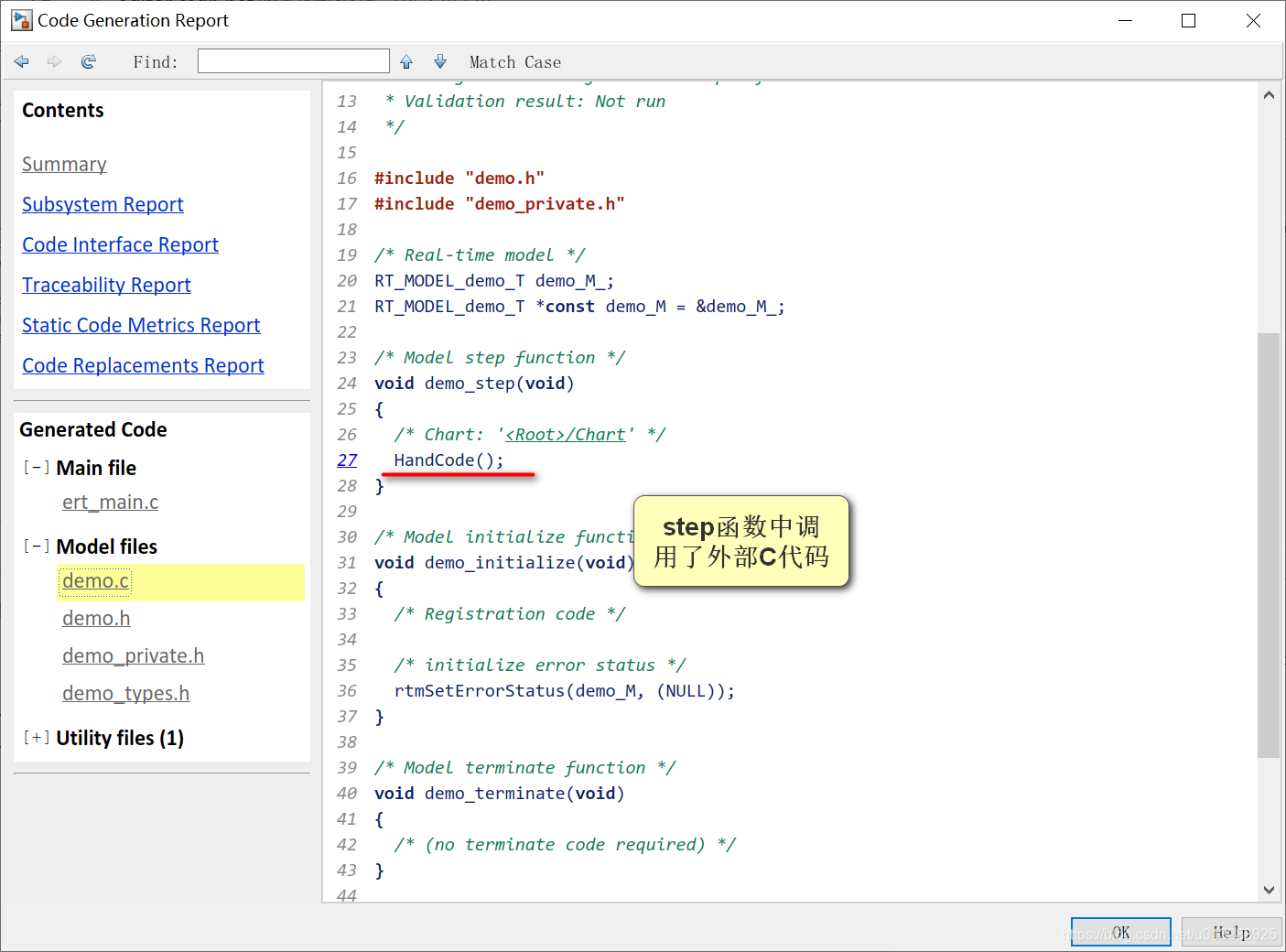

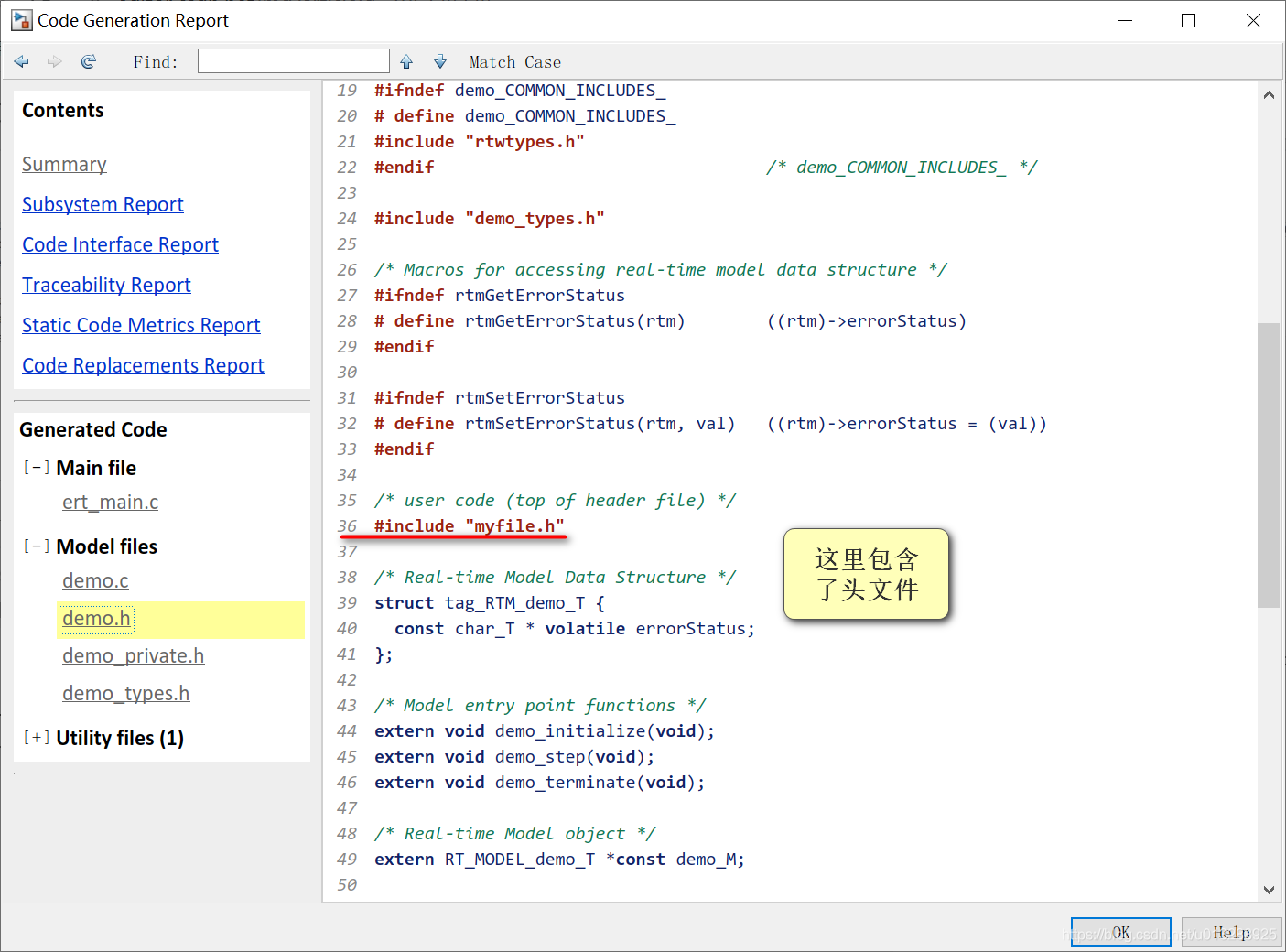

Ctrl+B生成代码，在打开的报告中就可以看到step函数中调用了这个C代码，以及头文件中包含了myfile.h。


最后别忘了，集成的时候要把真正的外部调用代码拿来编译，而不是我们自己建立的空壳代码。

3 调用有参数和返回的函数

上面举的例子是没有参数和返回值的，对于有参数和返回值的函数也是可以调用的。

1.首先修改一下C代码，加上参数和返回。
C文件：

#include "myfile.h"
single HandCode(single Input1)
{
}
1
2
3
4

头文件：

typedef float single;
single HandCode(single Input1);
1
2

这里用typedef定义一个single类型。

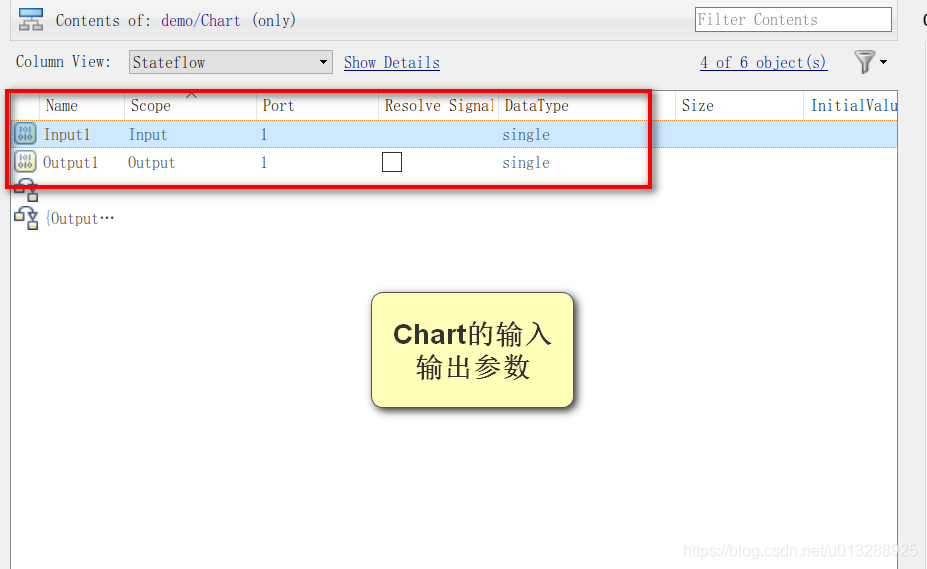

2.重新打开Chart，加上输入输出参数，定义好Name，Scope和Datatype，注意Datatype保持和代码中一致。

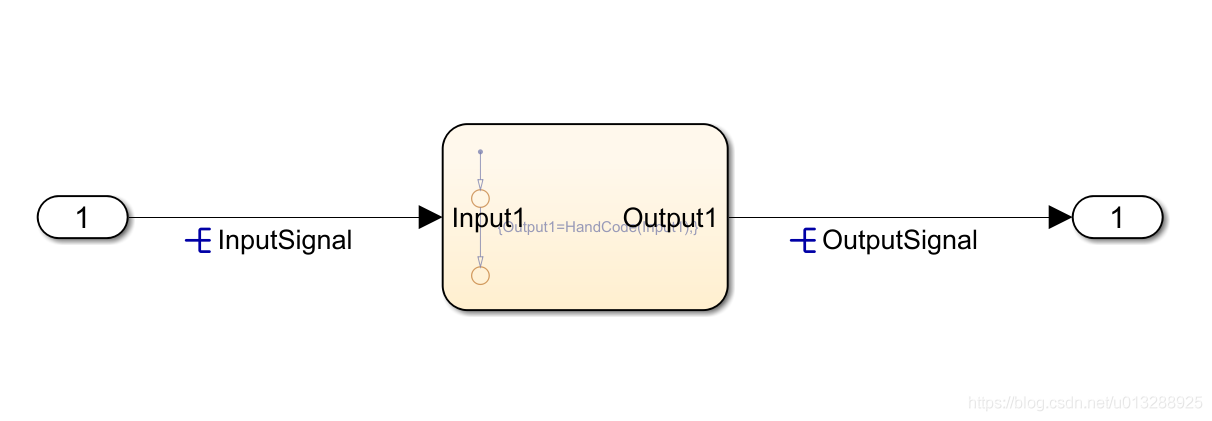

此时，Chart外面就会多出两个输入输出口，连接上Inport和Outport。

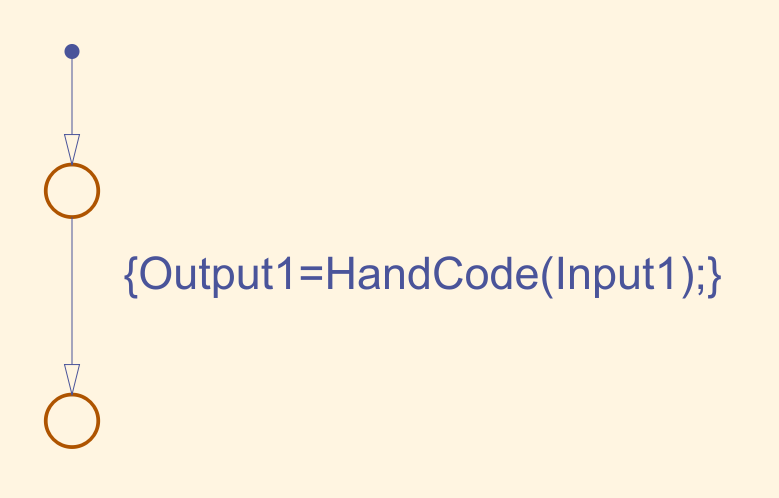

3.修改Chart中的调用语句如下；

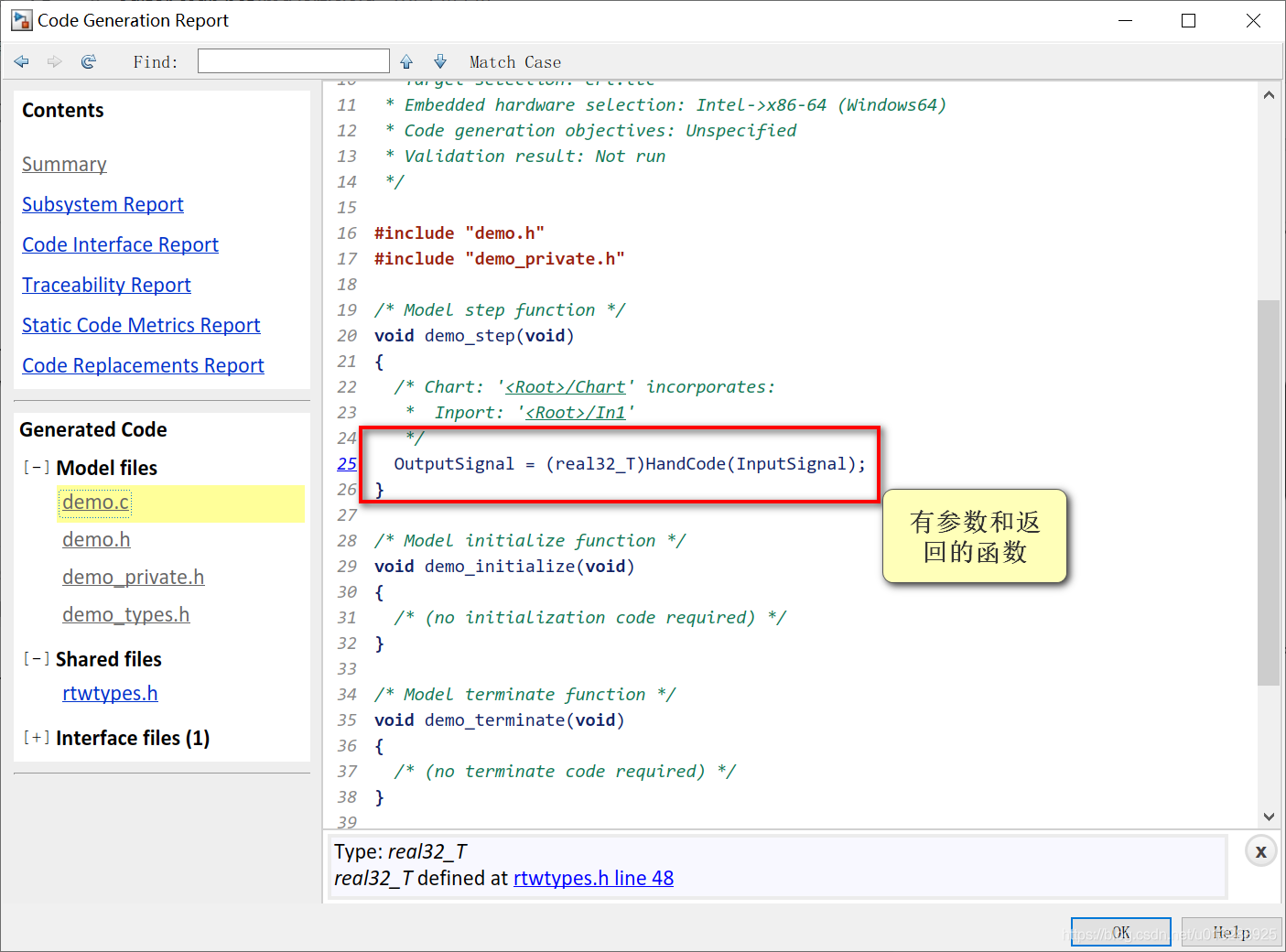

4.Ctrl+B生成代码，就会生成调用了参数的代码。

4 调用参数为指针的函数

在第3章的基础上，如果调用的函数参数是指针，也可以简单地配置一下，就能生成出来。

1.还是要先修改一下C文件和头文件；

C文件：

#include "myfile.h"
single HandCode(single* Input1)
{
}
1
2
3
4

头文件：

typedef float single;
extern single HandCode(single* Input1);
1
2

需要注意，这里传参地Input的类型改成了指针。

2.对于Chart中的输入输出参数，和第3章中的定义是一致的，这里没法体现出指针。

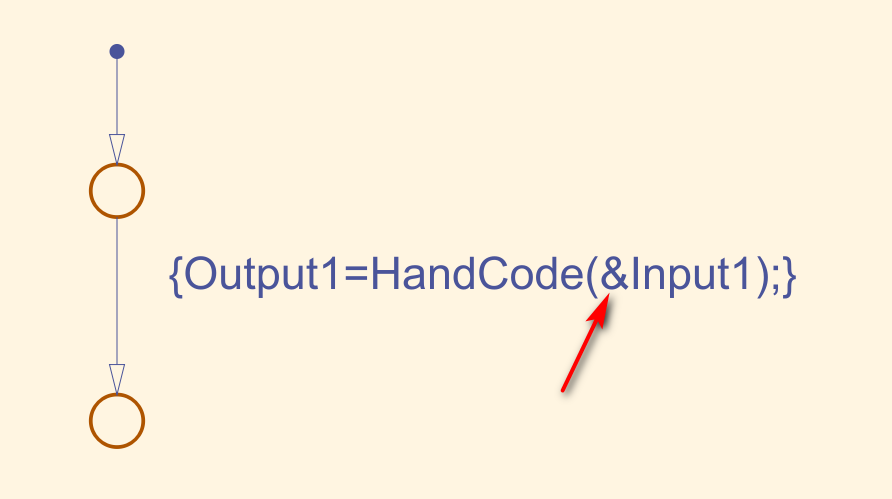

3.在Chart中的语句就有所不同了，参数Input的前面要加上&，表示获取该变量的地址；

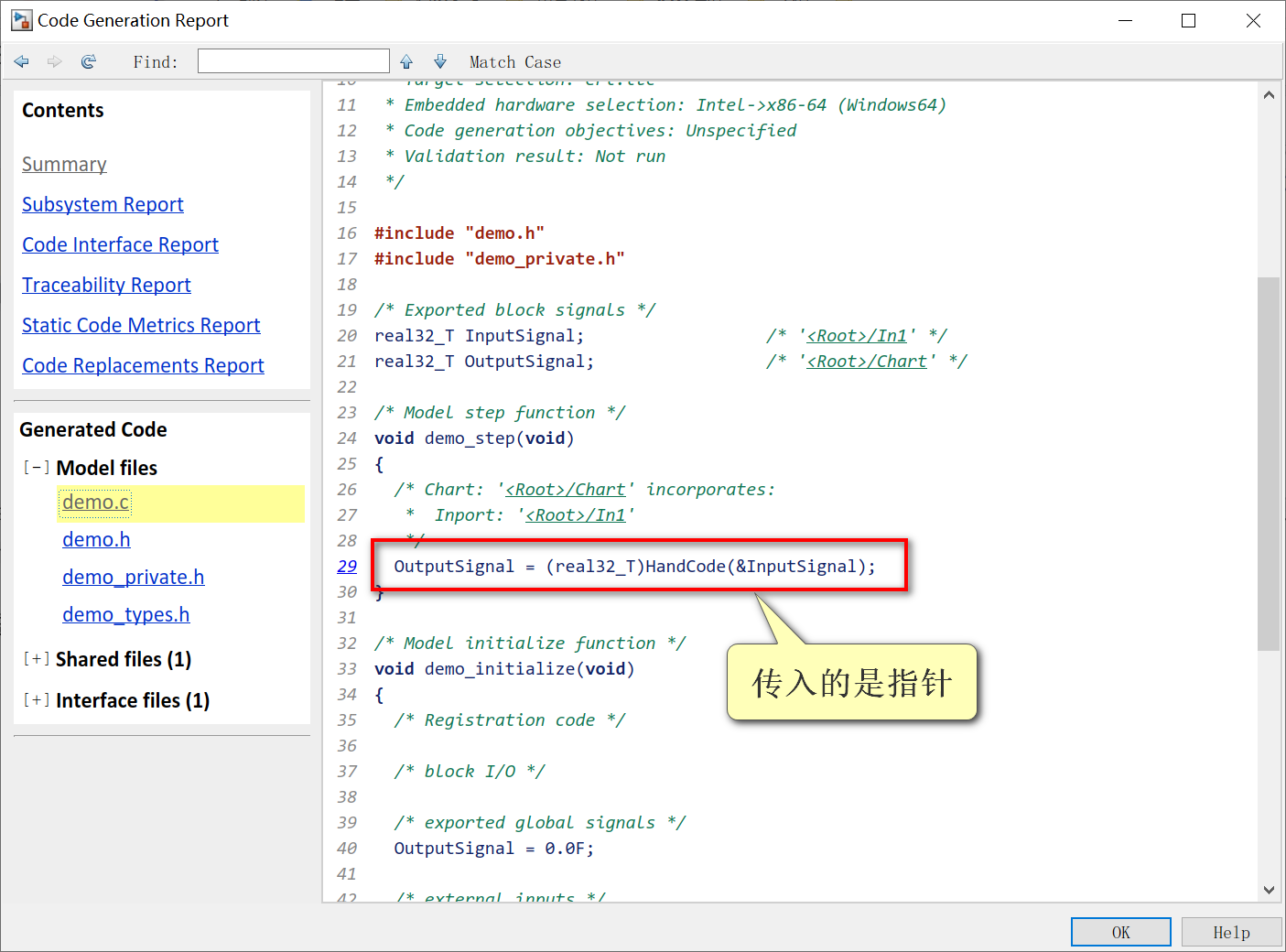

4.Ctrl+B生成代码，就会生成指针参数。可以和第3章中的代码做一下比较。

5 总结

通过Stateflow调用外部C代码是一种很方便的方法。不过在2018b以后的版本，推出了C Caller的模块可以调用外部C代码。
