本文研究Simulink中的If-Action子系统及其生成的代码。
1 概述

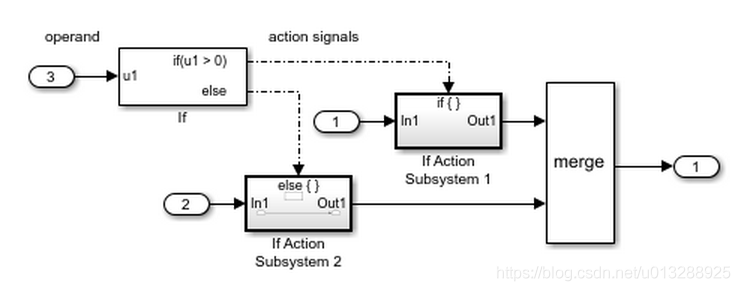

If-Action子系统是一种特殊的子系统。参考Matlab帮助文件中的示例图片，可以对该系统有一个直观的认识。
它是由动作信号触发，来决定子系统是否执行。动作信号通过If模块对输入的判断产生。最后用一个merge模块把各个子系统的输出结果合成。这种条件判断执行某些模块的方式，类似C代码中的if-else语句。
2 示例模型搭建
参照帮助文件里的例子，搭建一个If-Action子系统。
2.1 If模块

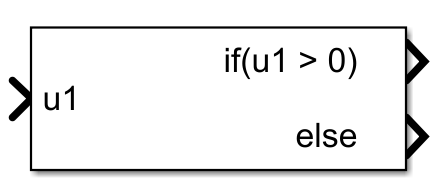

默认的If模块是一个输入信号和两条判断分支，如下图。

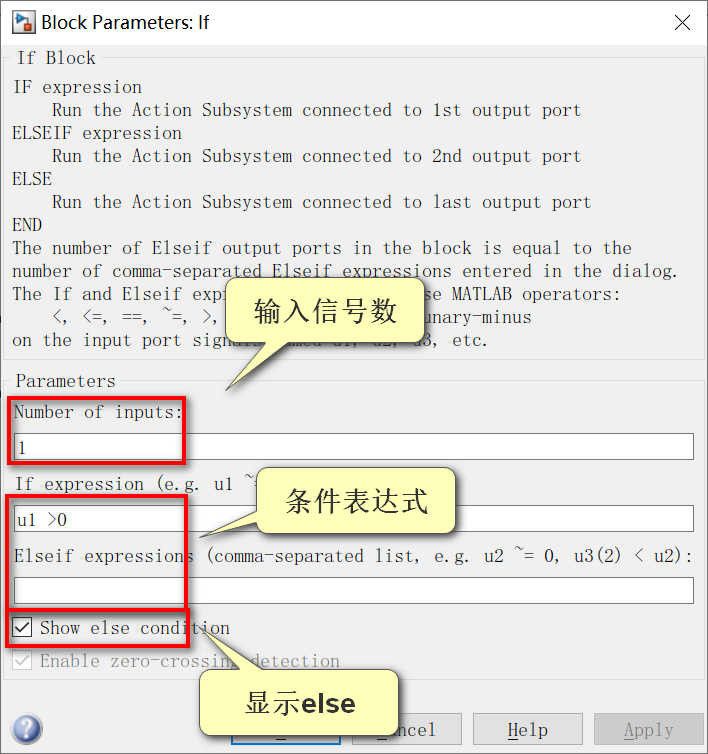

双击If模块可以对其进行配置。可配置内容包括输入信号数量，条件表达式和显示else分支。注意如果有多个else if的表达式，要一起写在Elseif expressions中。
2.2 If-Action子系统

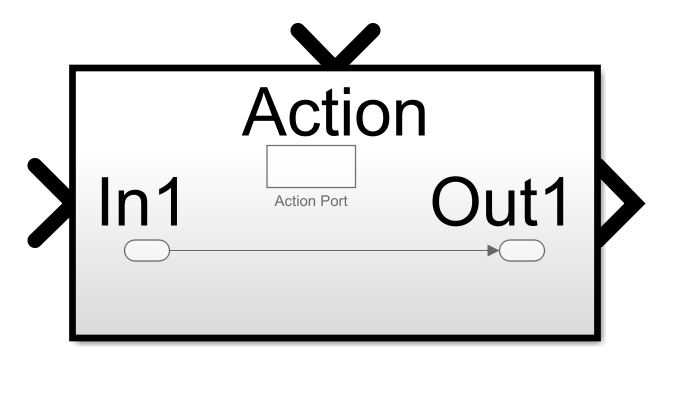

If-Action子系统相比普通的子系统，在上方多了一个动作触发输入端。该输入端与If模块的输出相连，表明在If某款的某个判断条件下才执行这个子系统。

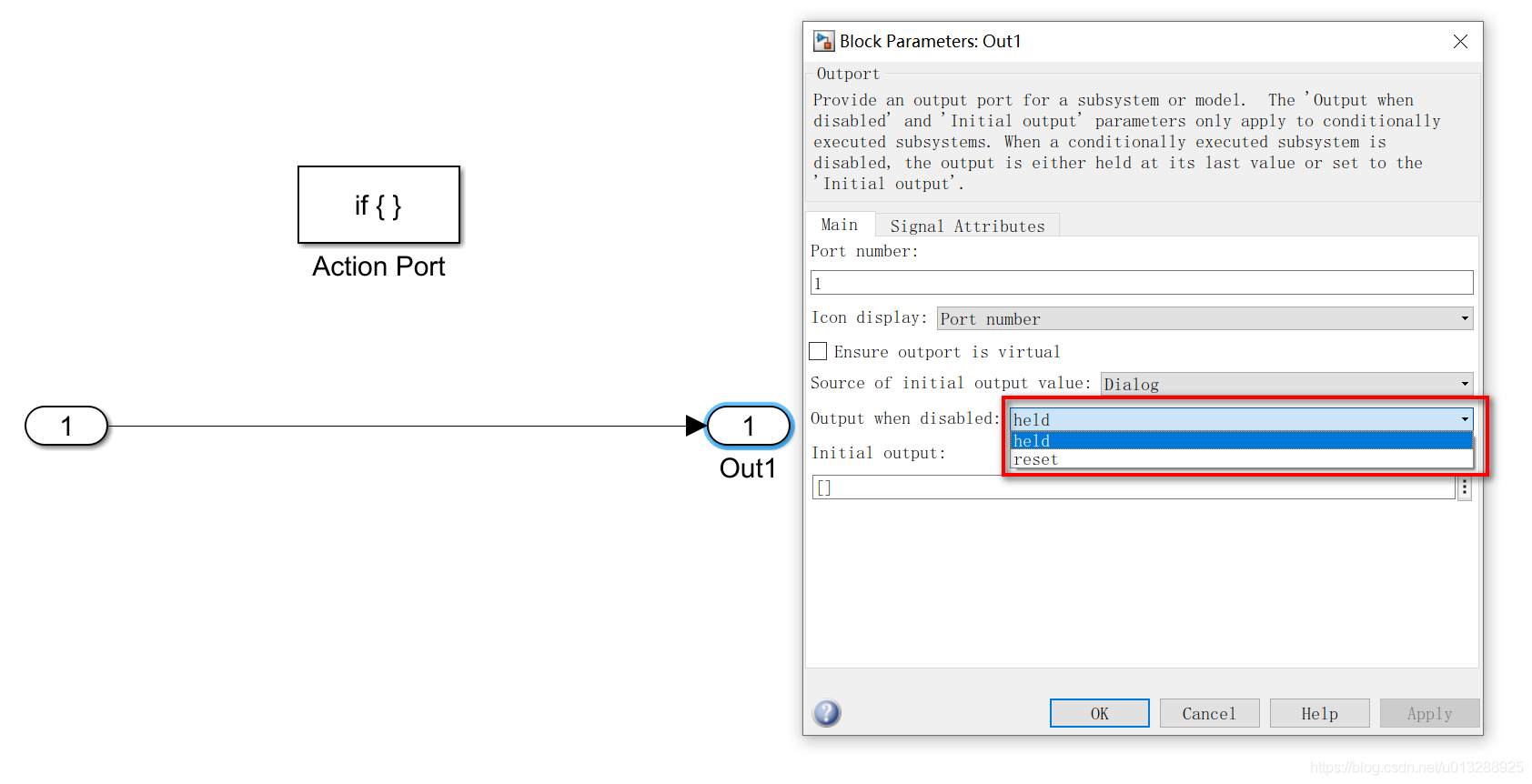

与使能子系统相似，If-Action子系统中的输出模块也可以选择held或者reset。
2.3 merge模块
如果整体的输出值在不同的条件下对应着不同的子系统的输出，就需要用merge模块把这些子系统的输出合并成一个。实际上也只有其中一个子系统的输出值是有效的。
2.4 完整模型

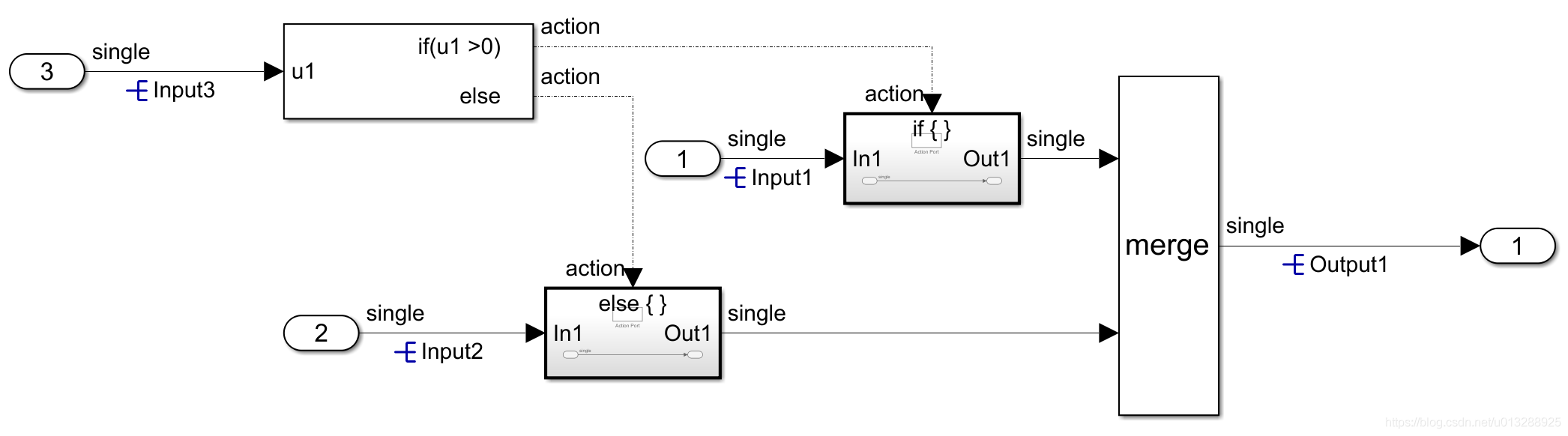

依照帮助文档里的示例建立的完整模型如下：
其中，输入和输出信号线关联了Simulink.Signal，为了使得生成的代码更直观。
两个If-Action子系统中没有加入任何运算策略，只是将输入的Input1或Input2输出到merge模块。
可以注意到，If模块的输出信号类型是action，而不是常见的single，uint，int等。而且信号线变成了虚线。这表明这根信号线是action信号线，用于触发If-Action子系统。
3 代码生成
Ctrl + B生成代码，如图所示：

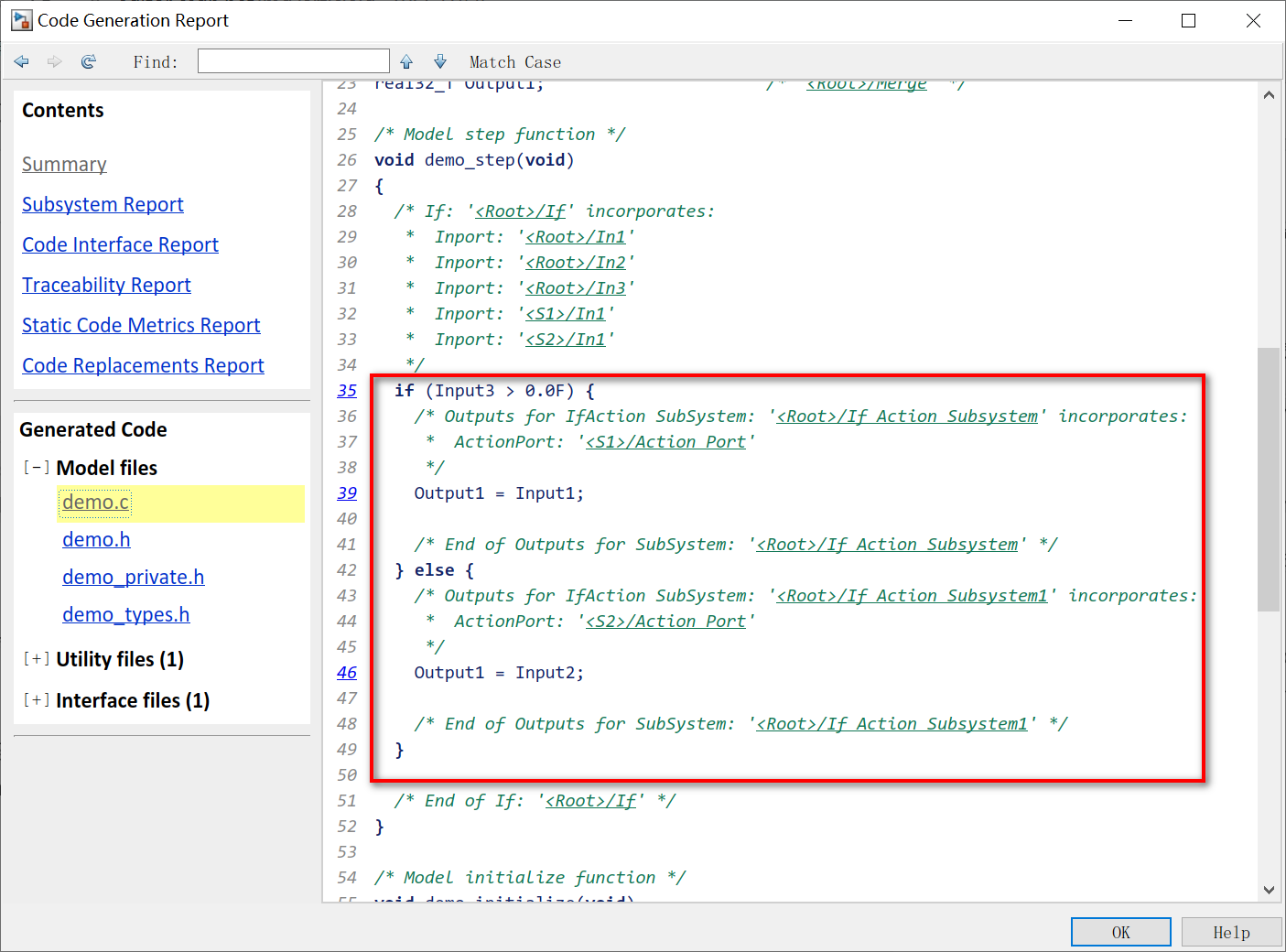

可以看出，step函数中是一段简单的if-else判断语句。其中判断条件Input3 > 0.0F对应了If模块的配置，花括号内的执行语句Output1 = Input1;和Output1 = Input2;对应If-Action子系统里的控制策略。
4 拓展

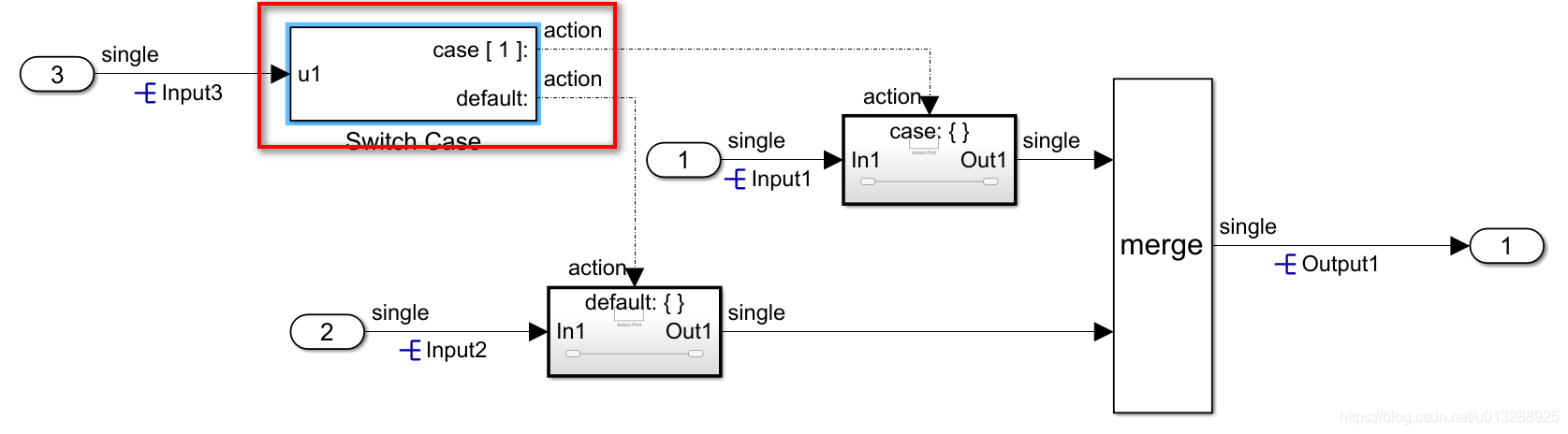

除了If模块，用Switch Case模块搭配If-Action子系统也可以实现条件判断的控制策略。建模方式相似，文章内就不做演示。
