AliasType也是Simulink数据字典中的一种对象。本文研究在数据字典中配置AliasType以及生成的代码。

1 问题引入

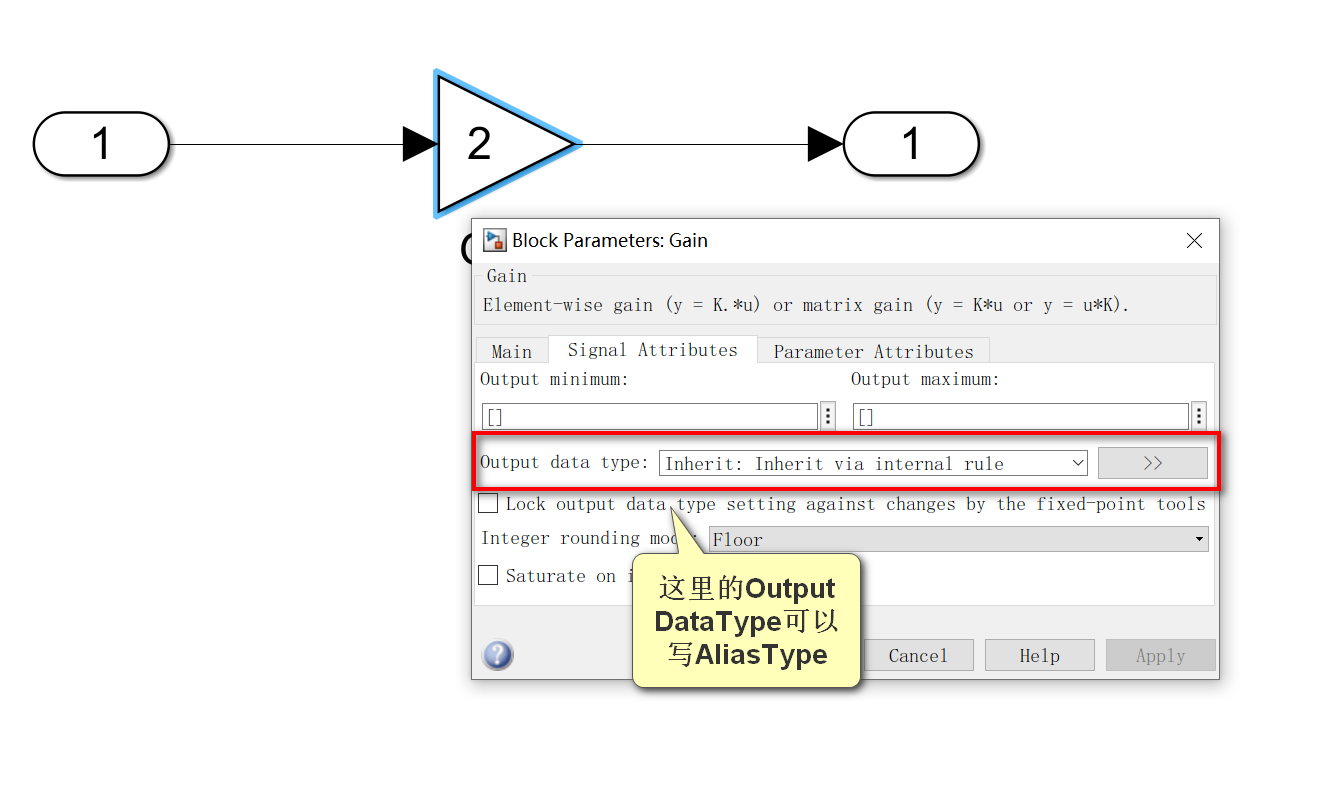

在Simulink中的数据类型有single，double，uint和int这些基本础类型，也可以给这些基本类型定义一个别名，这就是AliasType的概念。定义好AliasType以后，在模块中需要填写数据类型的时候，可以直接填我们定义的别名，Simulink就会认识这个别名所对应的基本类型。

那么为什么要引入AliasType的概念呢，这么麻烦还要去配置，直接用single这样的基础类型他不香吗？

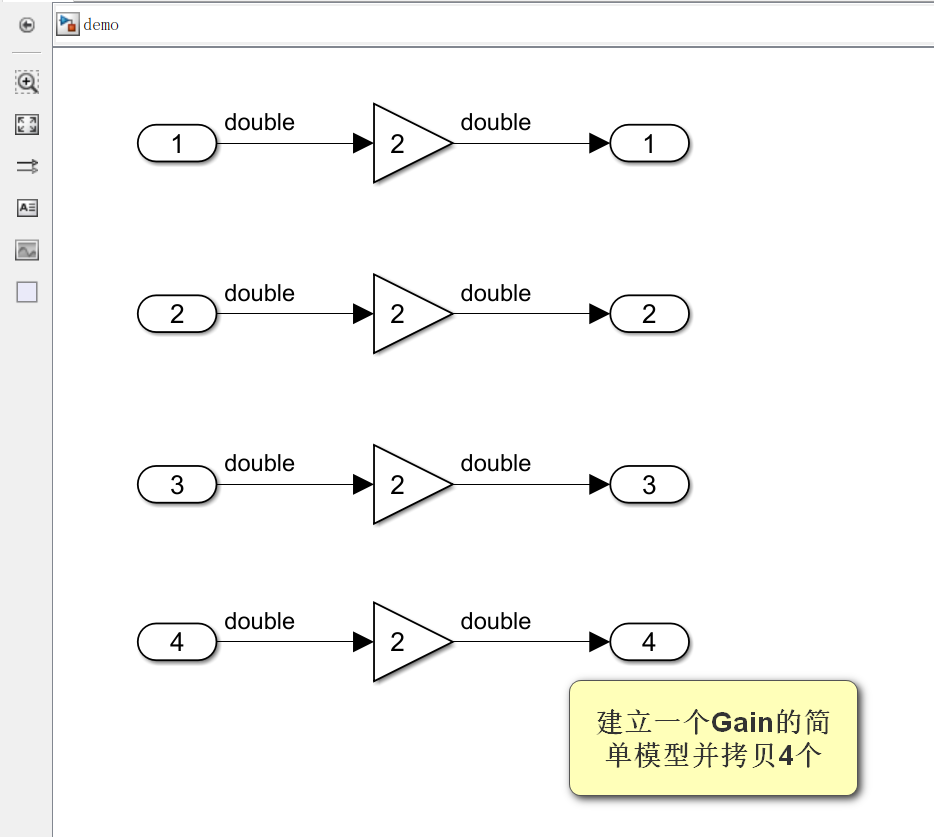

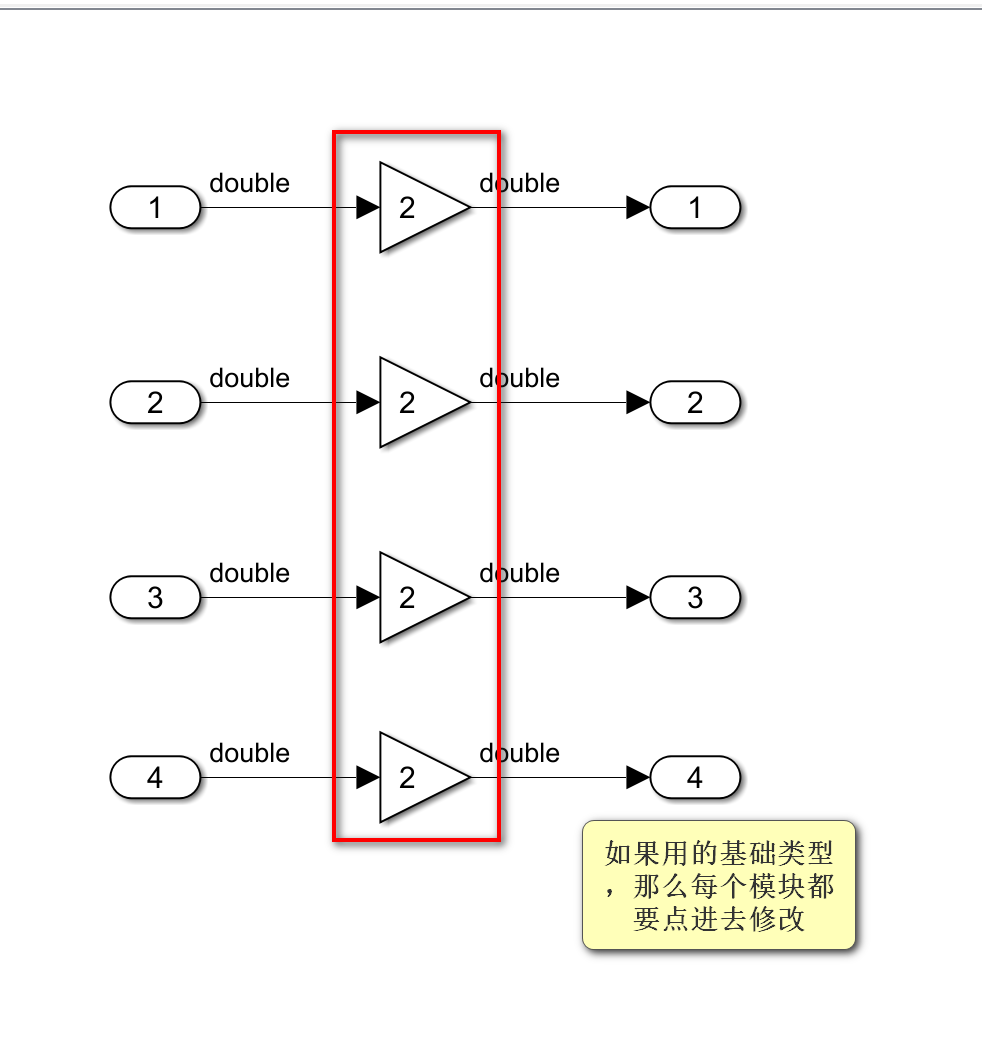

原因是在实际项目开发的时候，模型往往非常大非常复杂，不像是上面举的例子这么简单。当后期发现有很多处地方的数据类型都要修改，如果都是以基类型表示的话，就要每一处都点开修改类型。如果建模的时候用了AliasType来表达数据类型，只需要一次修改AliasType背后对应的基础类型就行了。

2 AliasType的建立和使用

本章节用一个简单的例子描述如何建立AliasType以及如何使用。

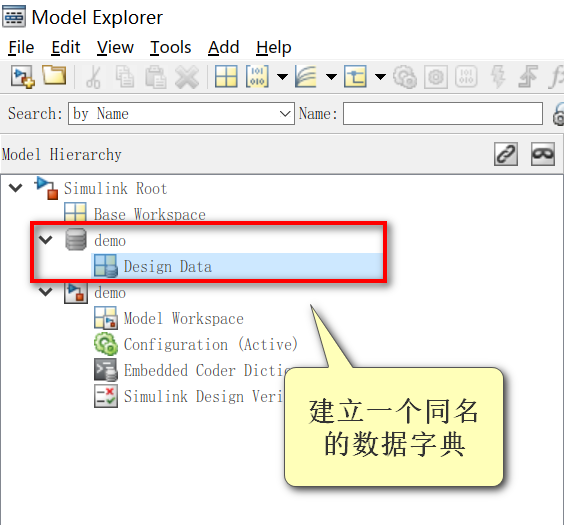

1）新建一个模型、一个数据字典文件，并将两者关联。如何建立数据字典可以参考博主另一篇博客《Simulink代码生成：数据字典的建立、关联模型》。

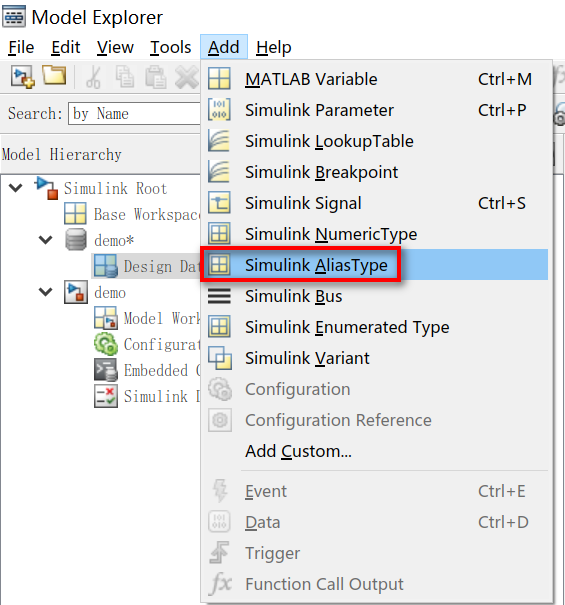

2）在Model Explorer界面中，选中Design Data–>点击Add–>点击Simulink AliasType，

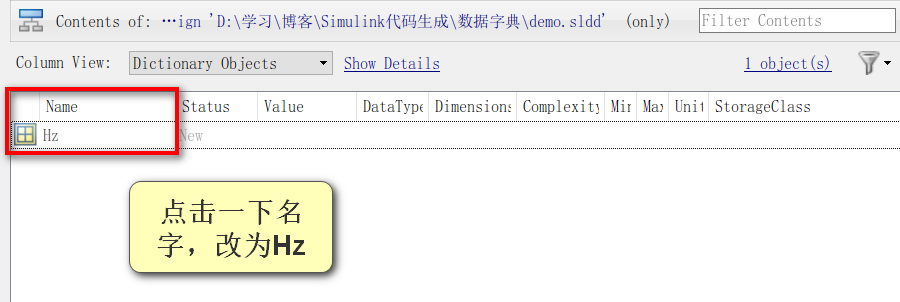

3）将新建的AliasType的名字改为Hz，博主习惯把AliasType取名为物理单位。

4）将右侧的Base type改为single，Header file改为Aliasdef.h，Description填上"Define Hz as single."，最后Apply保存。

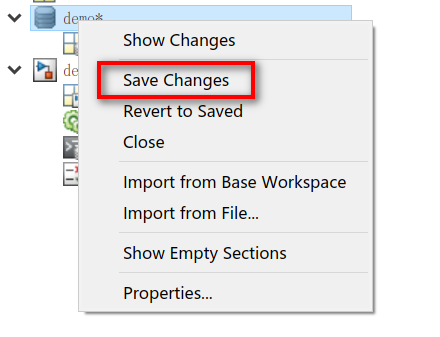

5）保存sldd文件。

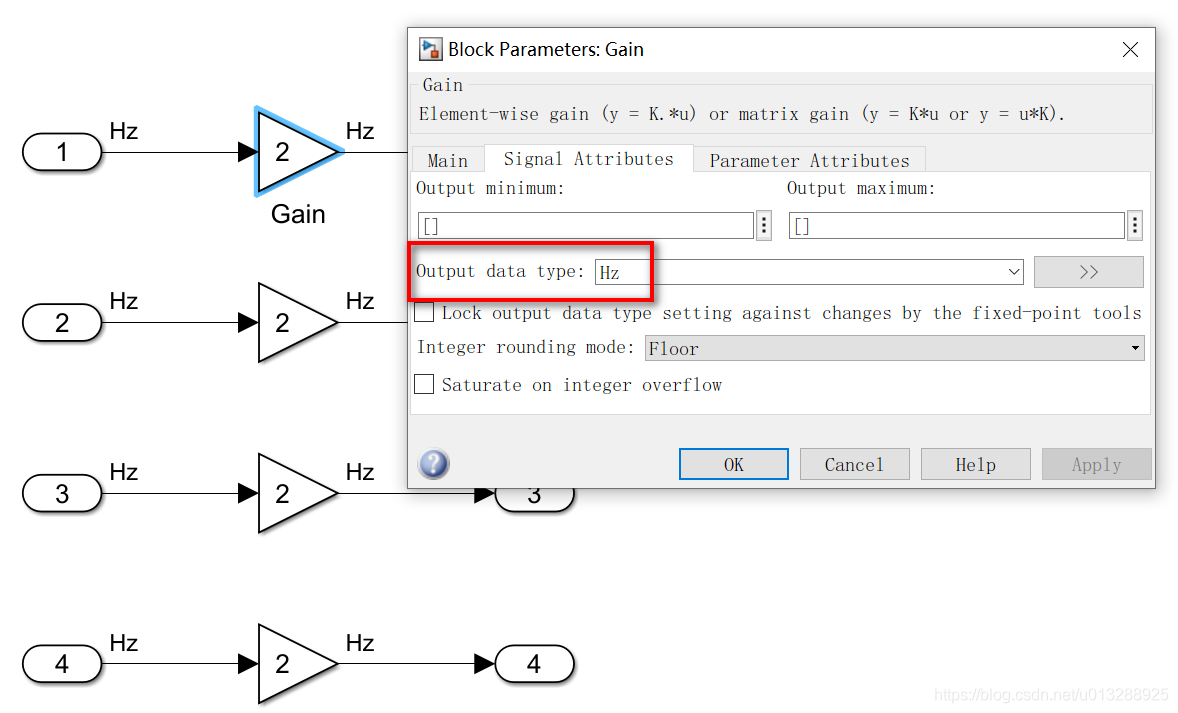

6）打开模型，把所有的Gain模块的输出类型都改成Hz，然后仿真一下。信号线上显示的类型就都变成Hz这个AliasType了。由于Inport的类型是自动的，所以也继承了Hz这个单位。

3 代码生成研究

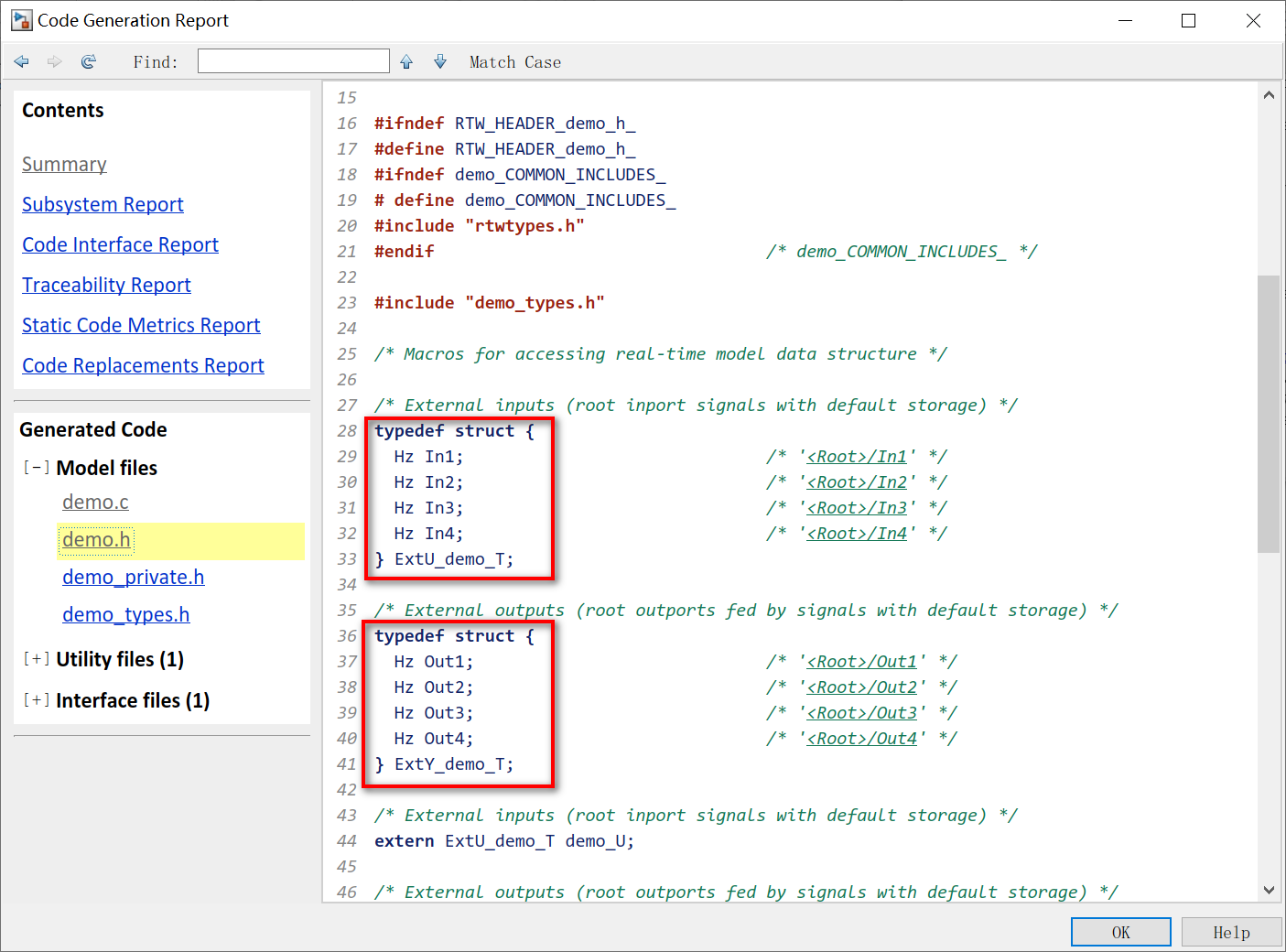

1）Ctrl + B将模型生成代码。代码中输入输出就是用Hz这个类型定义的。

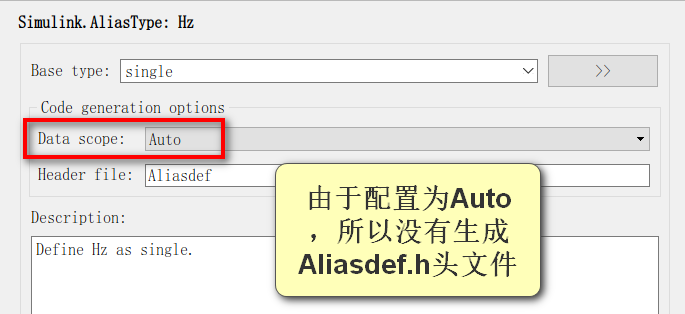

2）但是，生成的代码中并没有我们预先在AliasType中指定的Aliasdef.h，这又是怎么回事呢？事实上，由于之前的Data Scope保持默认的Auto，Simulink认为这个头文件是用户自己外部提供的，所以就不生成这个头文件了。

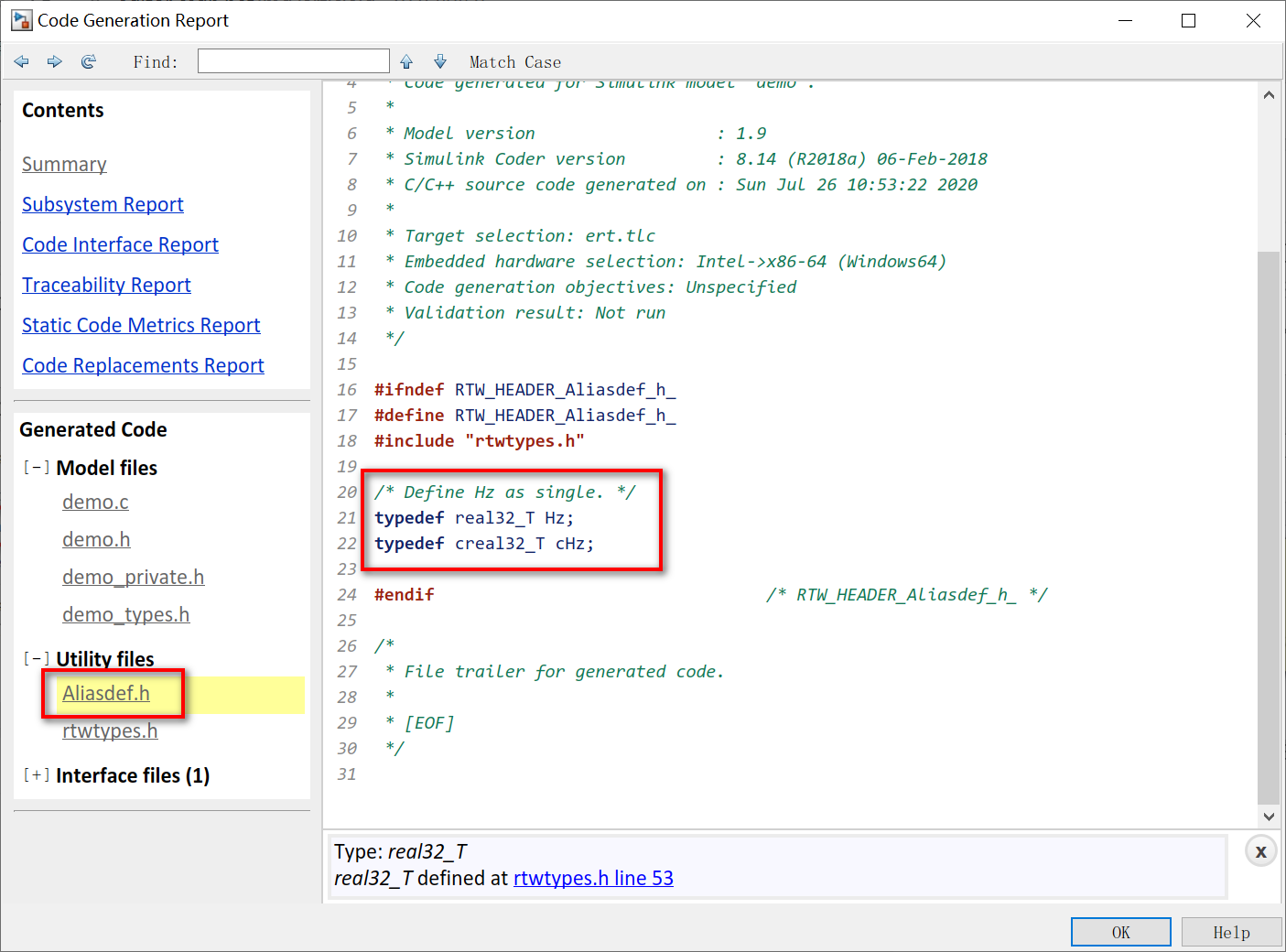

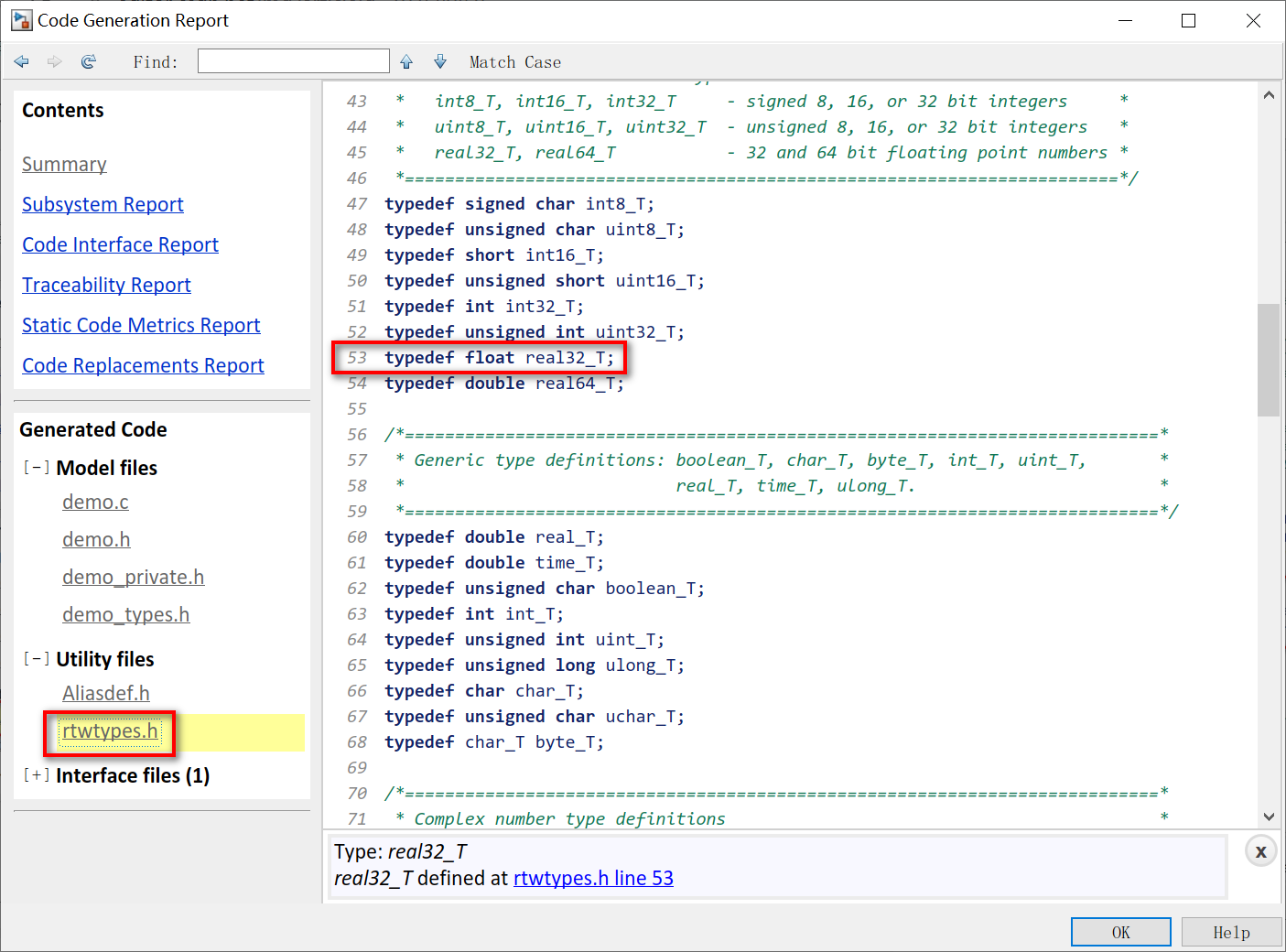

3）把Data Scope改成Exported再生成一次代码，就会发现生成了Aliasdef.h头文件，其中用typedef关键字把Hz定义为float。要注意一下，rtwtypes.h先把real32_T定义为float，Aliasdef.h再把Hz定义为real32_T。


4）如果把数据字典里面Hz的Base Type改成其他基本类型，比如uint16，再生成代码，Aliasdef.h头文件里面的typedef就会不同。可以自己试一试，这里不再赘述。

4 总结

AliasType的数据字典配置并不复杂，但是却非常实用，在建模的过程中会大量地使用到。
