本文研究了Simulink代码生成所用到的cgt文件，并配置该文件生成自定义的代码。

1 问题引入

在之前的一篇博客《自定义Storage Class配置》中，为了生成出全局变量段定义的#pragma指令，对storage class进行了一定程度的自定义。

同理，代码中的函数也是需要通过#pragma指令，定义到某个flash段中。例如下面的代码：

#pragma section ".fastram" ax
int foo (void);
#pragma section
1
2
3

同样的，想要生成这种代码不应该通过手动修改，而是配置Simulink生成。博主研究以后发现，生成代码的时候遵循一套模板文件，就是cgt文件。简单修改一下cgt文件就可以达到想要的效果。

2 cgt文件

cgt文件的全称是Code Generation Template，就是代码生成的模板，其中规定了代码生成的注释形式，以及代码的区块的划分。具体可以参考help文档。

2.1 Simulink中配置cgt文件

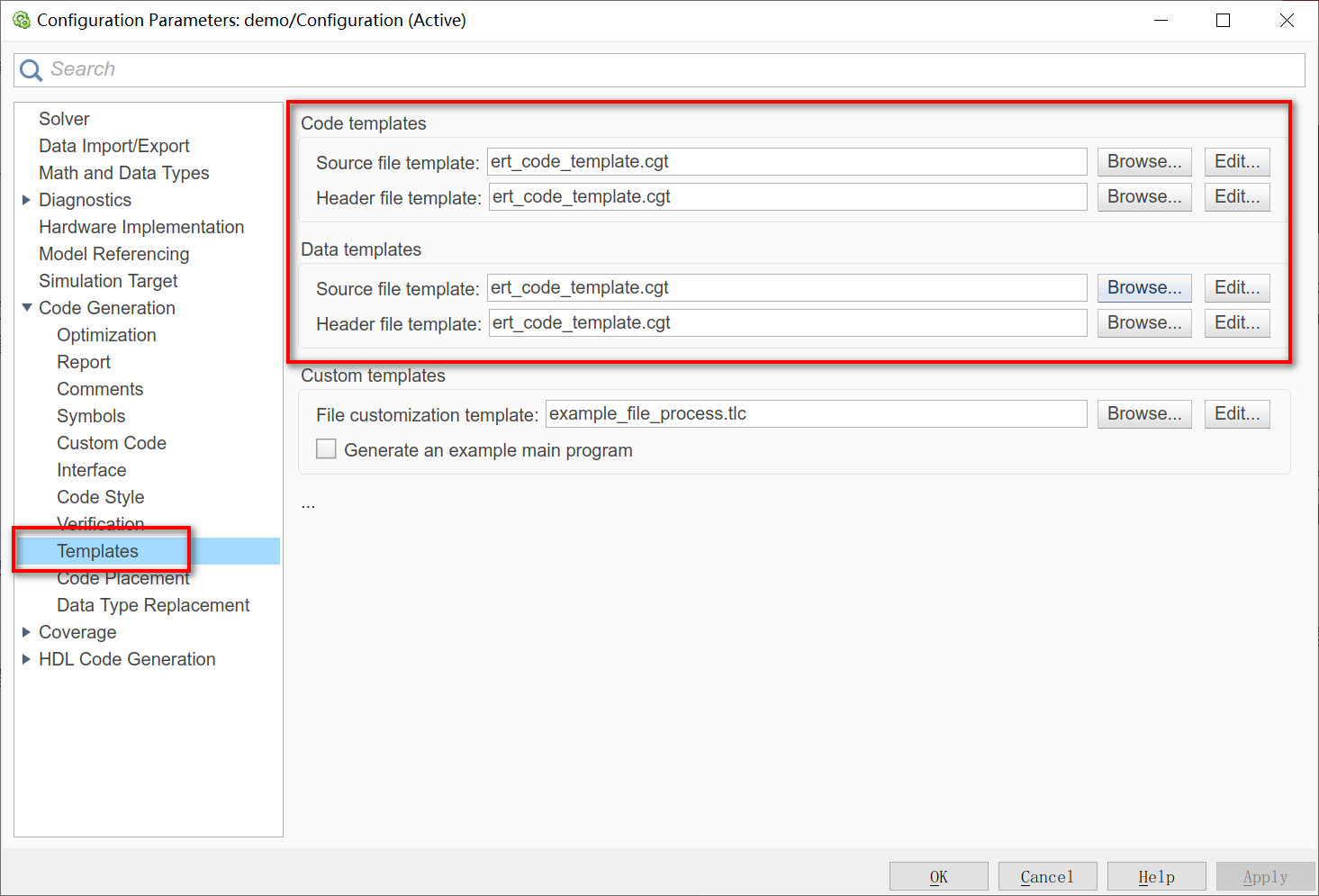

1）打开Simulink配置界面，点击左侧的Template分类栏，就会显示出配置的模板。

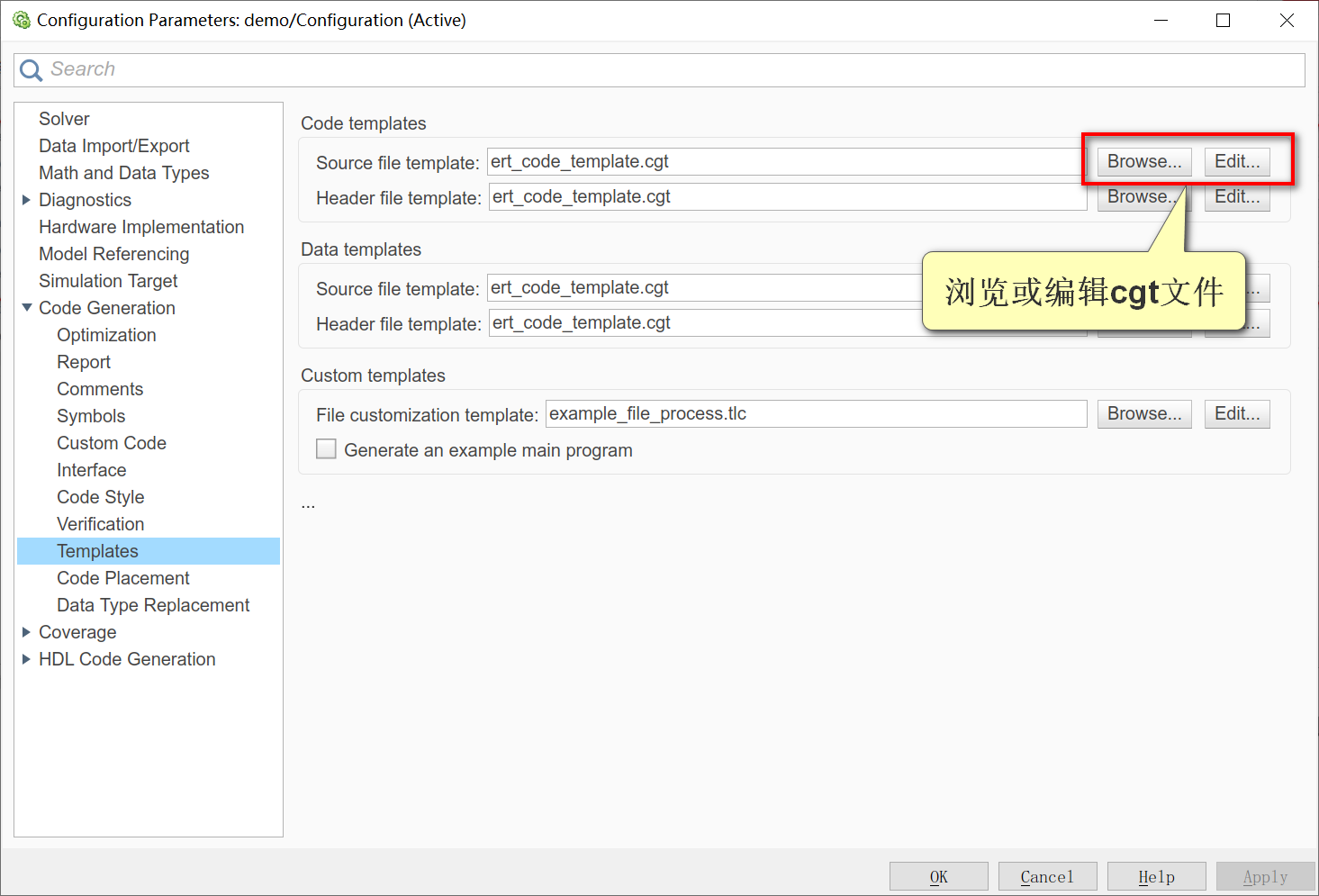

2）点击右侧的Browse，就可以选择cgt模板。Edit可以直接编辑模板。

2.2 cgt文件内容

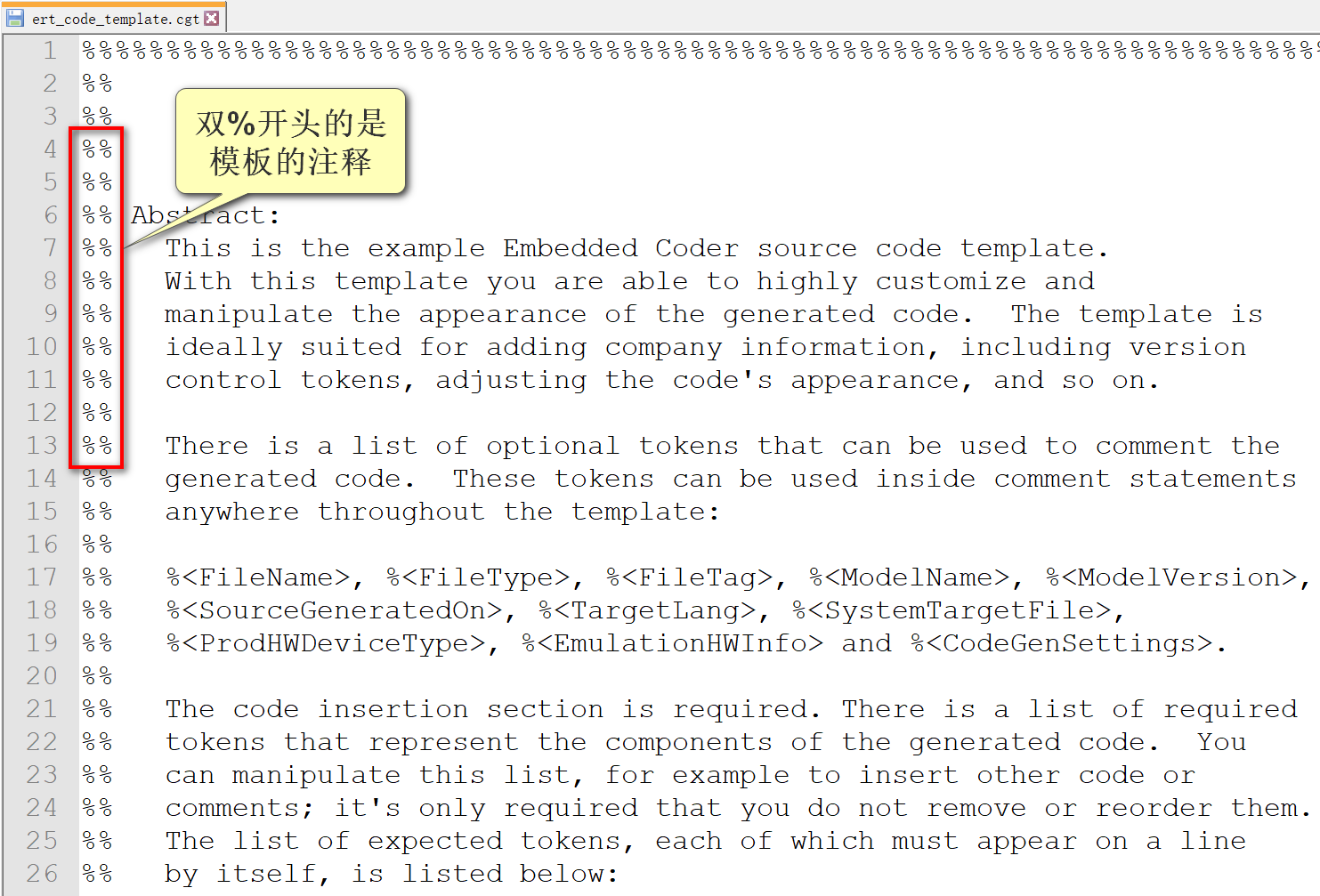

1）进入ert_code_template.cgt模板，可以大概先浏览一下其中的结构。首先，双%开头的行是模板的注释，生成代码的时候这部分内容不会生成出来。这些注释可以帮助我们理解模板中每一块是做什么的，以便于我们自由定制。

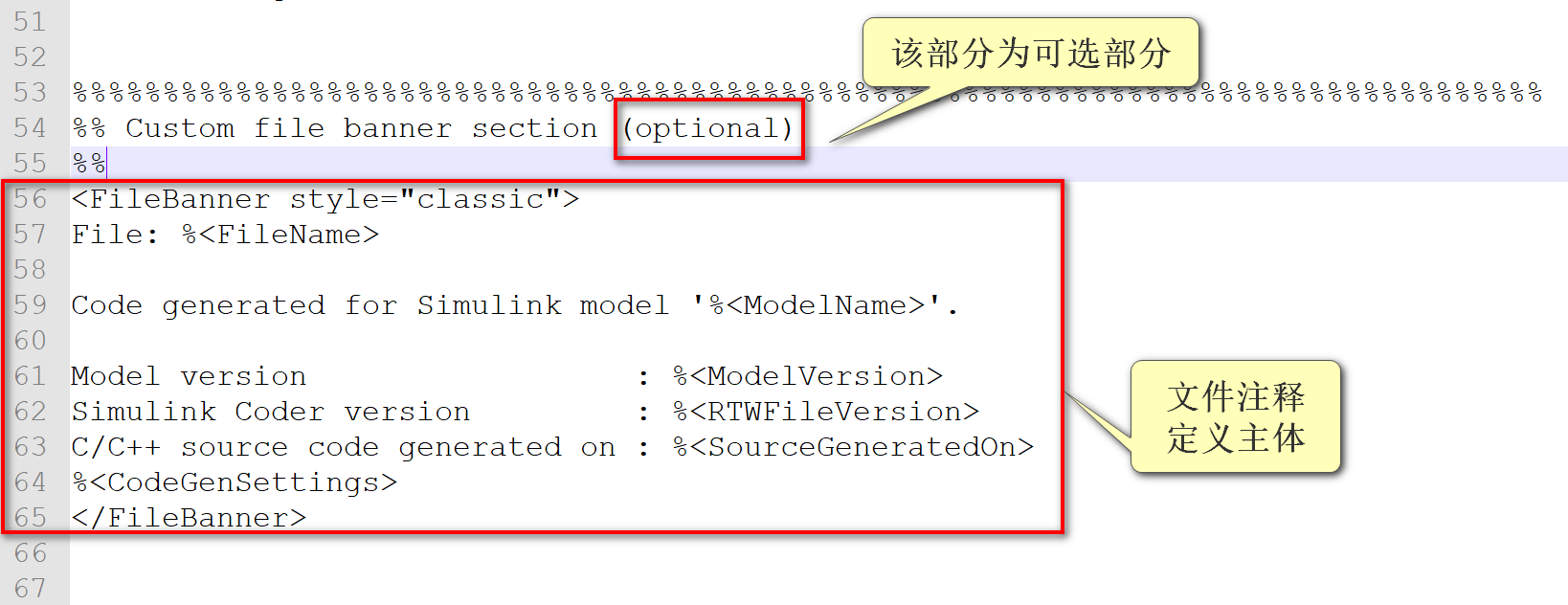

2）往下看，就到了文件相关注释信息部分（Custom file banner section），是可选部分（optional）。这部分模板是<FileBanner style=“classic”>和</FileBanner>包夹起来的。

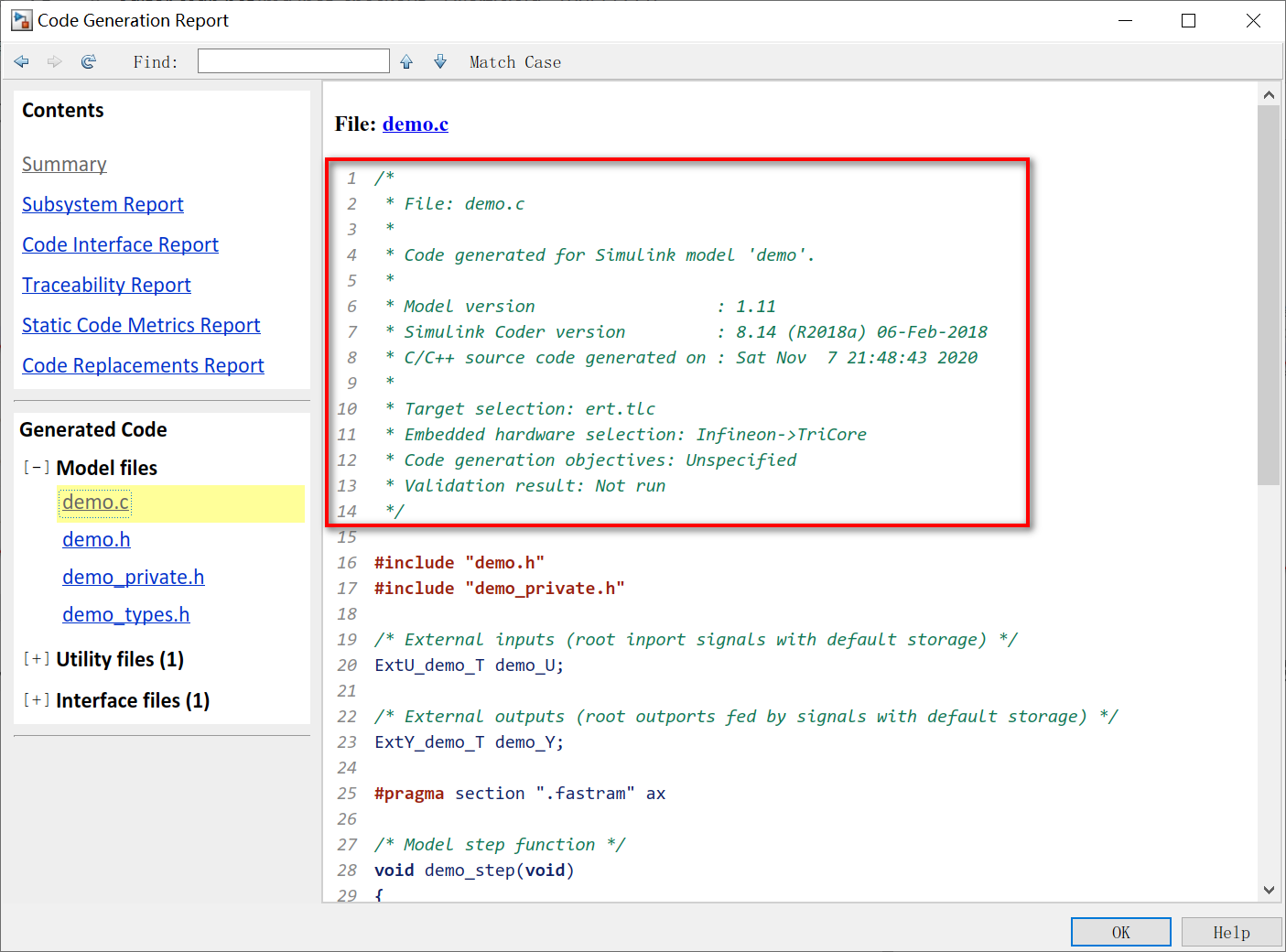

这里不再细说其中的语法，一般注释也不会去仔细研究，可以看一下下图中生成的代码，对照一下。

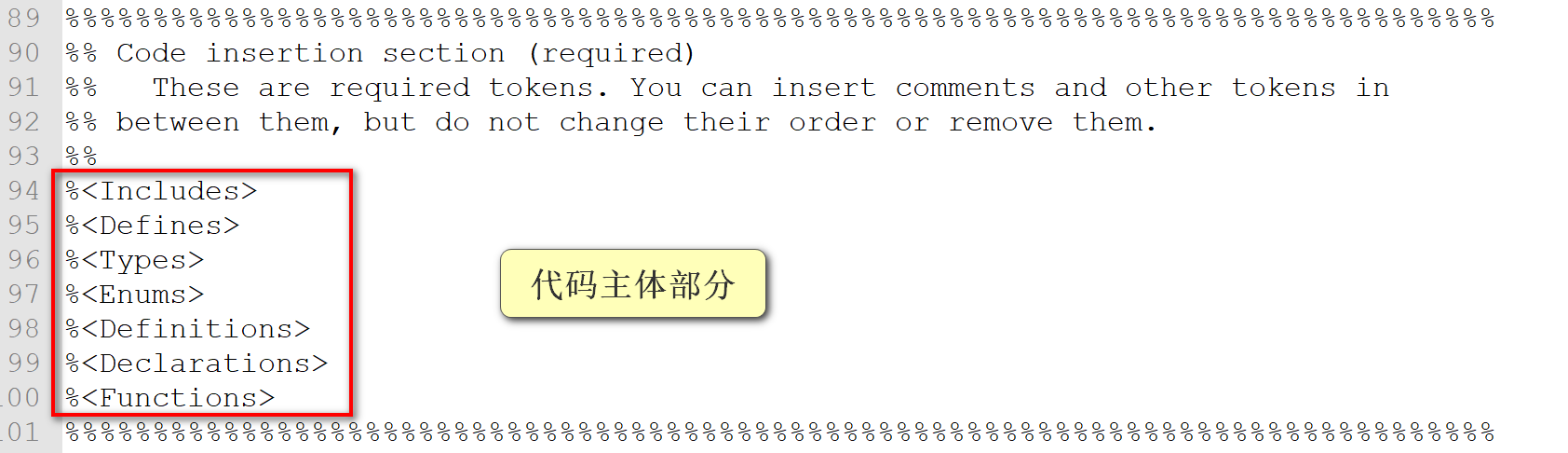

3）接下来是代码主体部分，包括Includes、Defines、Functions等片段，用%<xxx>表示。

这里的代码主体段，可以插入任意的代码。但是根据注释中所描述的要求，不能调整片段顺序，或者删除某个片段。例如最上面的是%<Includes>，就不能把%<Includes>移动到某个片段后面。

3 自定义cgt文件

有了第2章的概念以后，就可以通过自定义cgt文件来解决开篇中提到的问题。

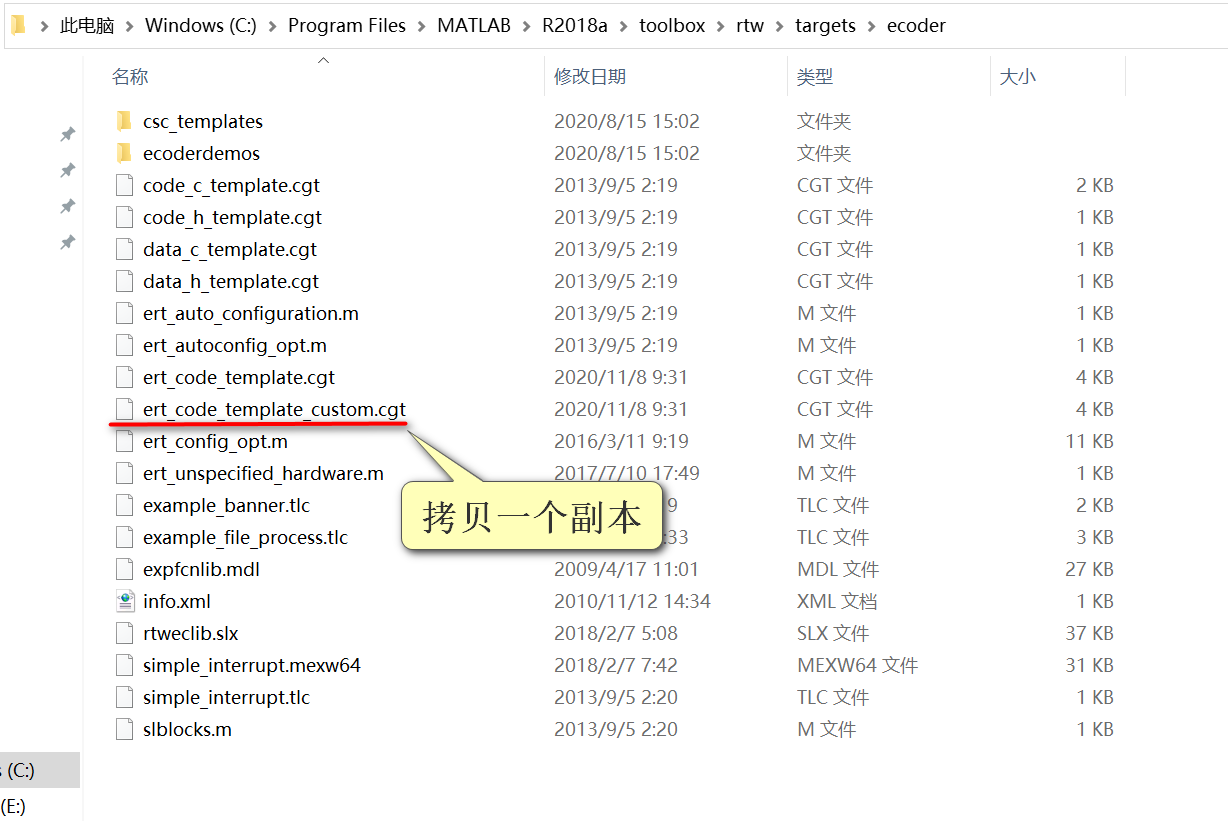

1）打开默认的cgt文件存放路径，将ert_code_template.cgt文件拷贝一个副本，命名为ert_code_template_custom.cgt。

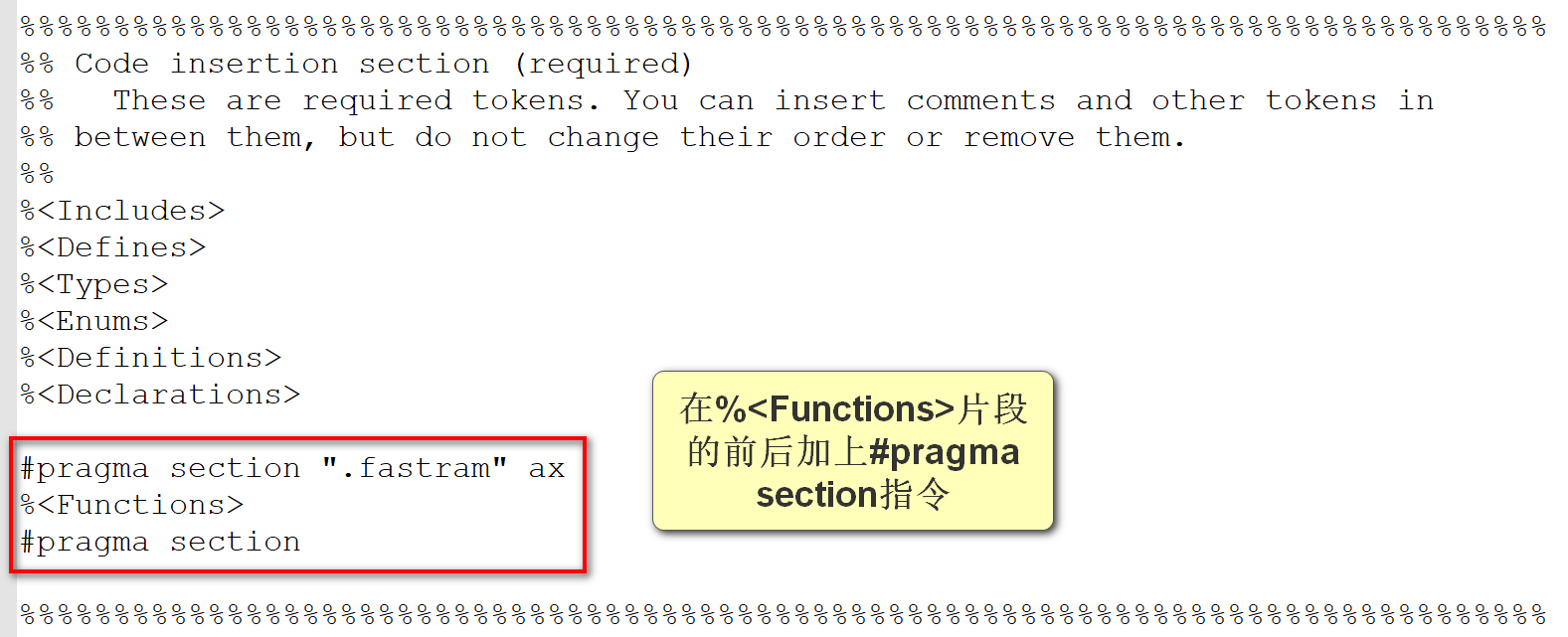

2）用文本编辑器或者Matlab编辑器打开ert_code_template_custom.cgt，在%<Functions>片段的前后加上#pragma section指令，并保存。

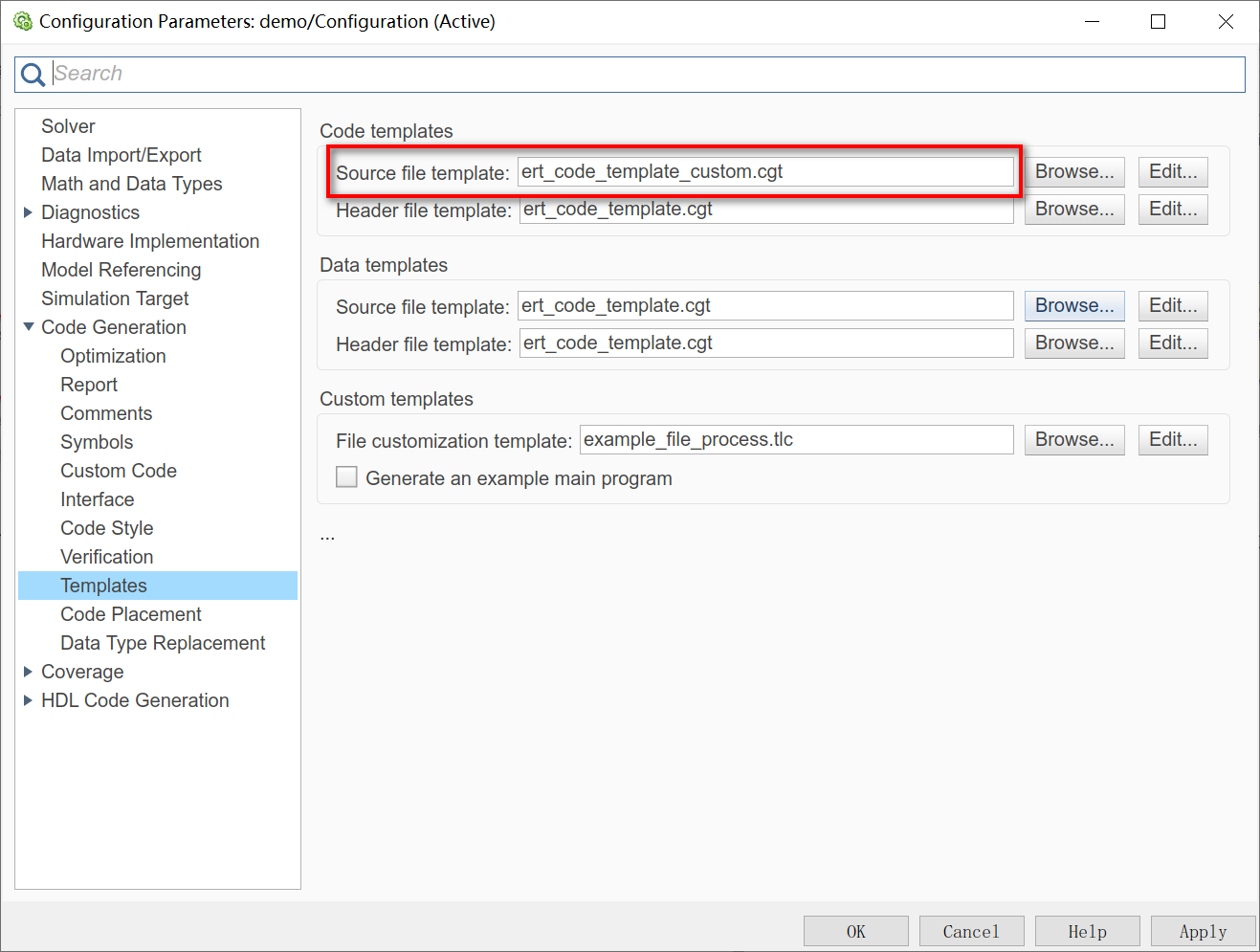

3）打开Simulink，将Source file template配置成自定义的ert_code_template_custom.cgt，并保存配置。

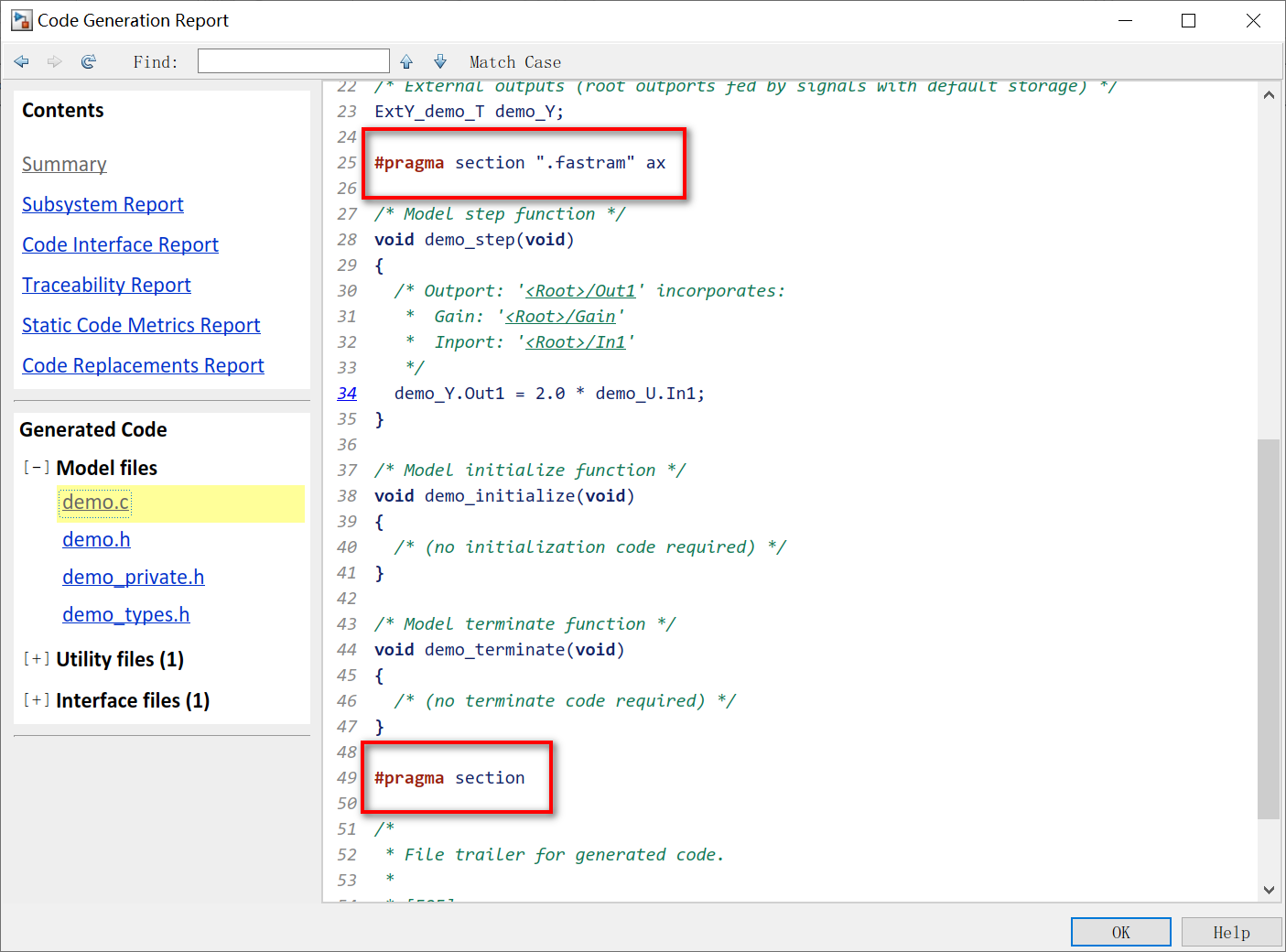

4）Ctrl + B生成代码，可以看到源文件中的函数前后加上了#pragma section指令。

4 总结

cgt模板文件的内容和自定义方法还是比较简单的。本文没有详细讲解注释的定义，如果需要自定义一些工作单位信息在头部注释中，也可以研究一下。
