Simulink数据字典中的配置影响了模型生成的代码。本文举例说明如何通过Matlab脚本创建或修改Simulink数据字典。

1 数据字典的概念

数据字典中存储了Simulink模型中的数据信息和模型配置信息。在生成代码的时候，模型和数据字典一般是配套的。
数据字典通常分为两个分区，Design Data和Configurations，分别存储了数据信息和配置信息。
对于模型中的输入输出接口、观测量和标定量一般会在Design Data中定义好。模型的相关配置和生成代码的配置信息一般在Configurations中定义好，而不采用模型自身的配置。

2 手动创建/修改数据字典

1.首先在matlab命令行输入’daexplr’，打开Model Explorer

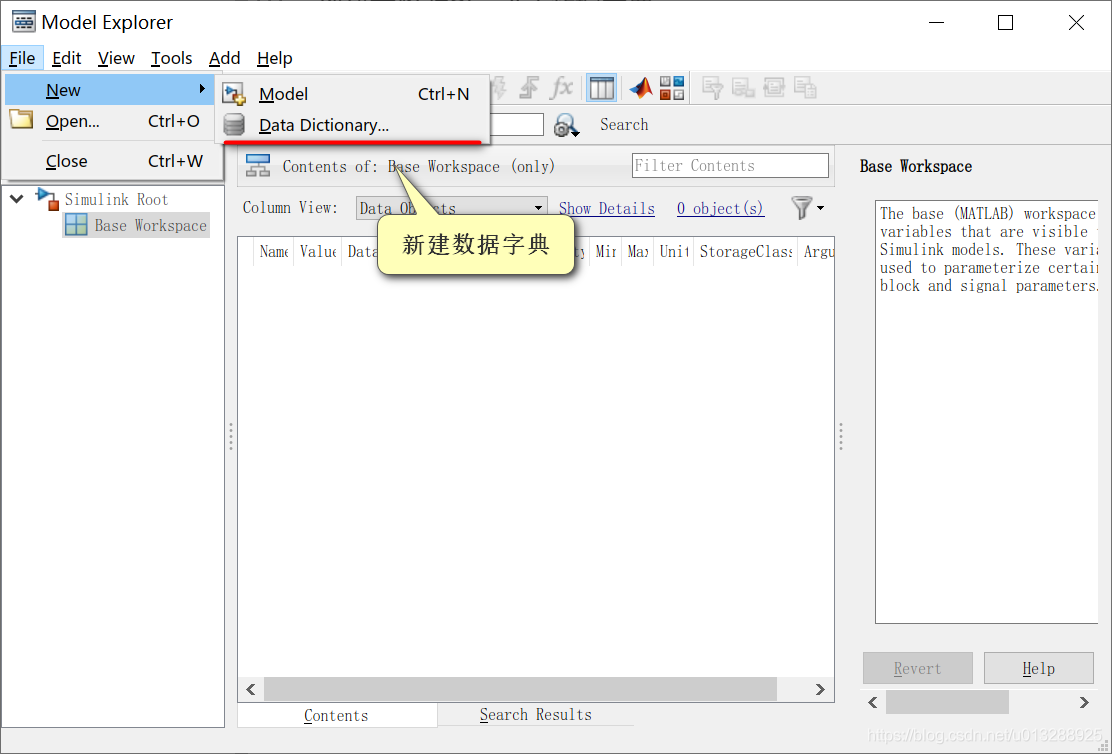

2.点击File–New–Data Dictionary，在弹出的窗口中新建数据字典

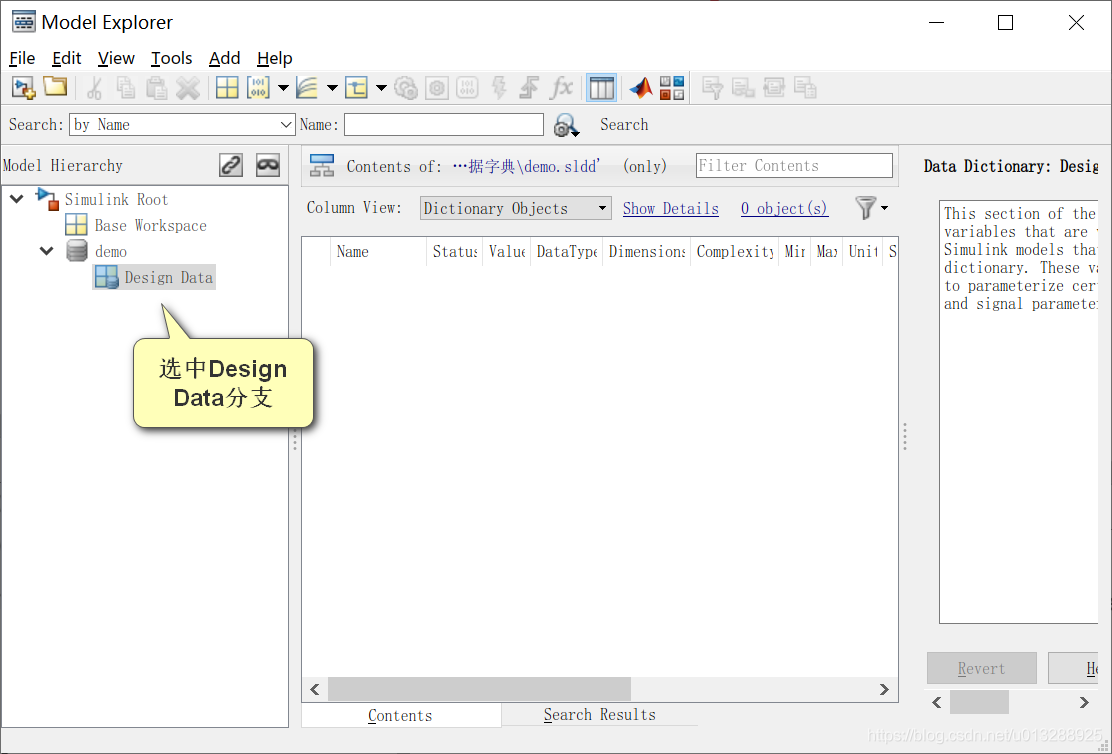

3.在左侧的视图栏会出现刚刚建立的数据字典，选中Design Data分区

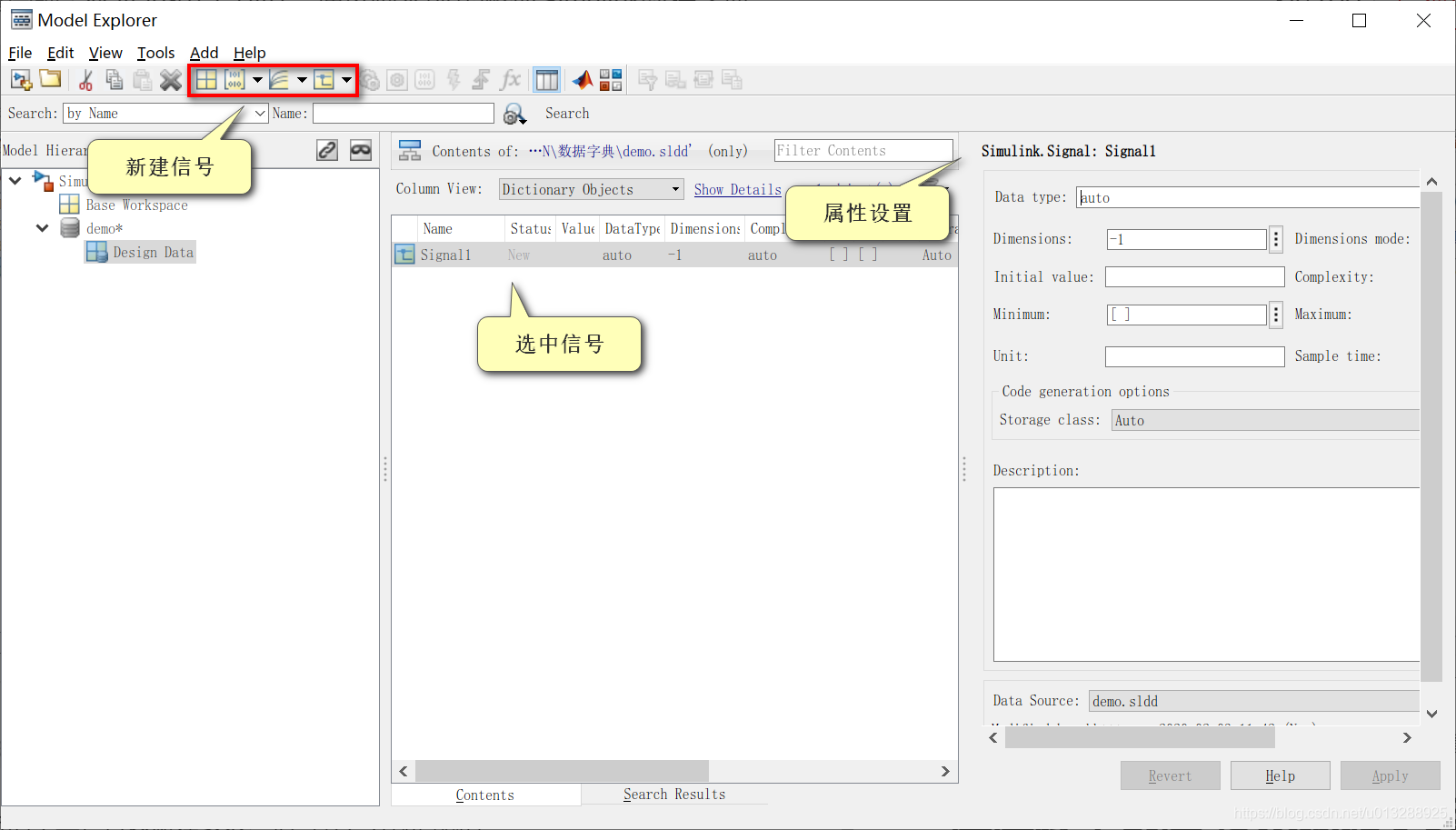

4.在上方的工具栏可以新建参数、信号等，并配置属性

3 通过脚本创建/修改数据字典

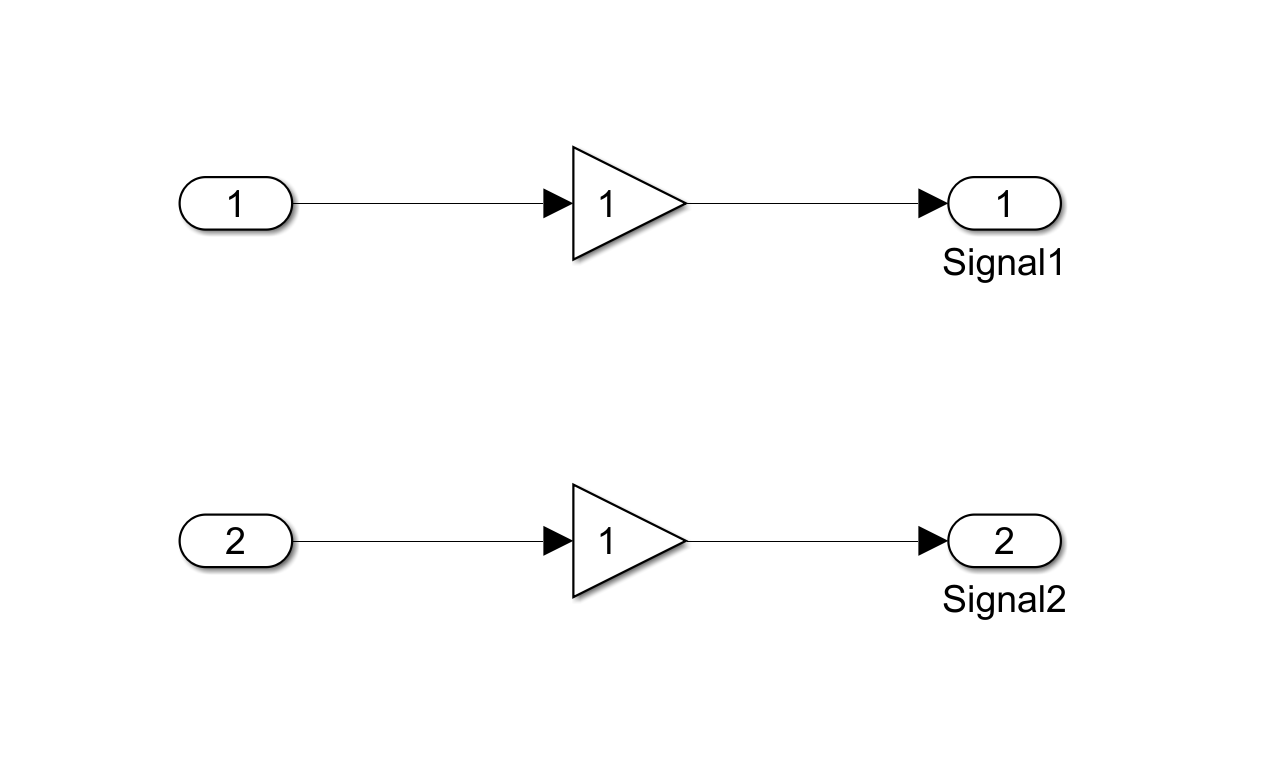

假设有一模型demo.slx，

通过脚本根据Outport端口名称建立数据字典，Signal属性如下：

需要通过Simulink.data.dictionary类的方法完成数据字典的建立和修改,脚本如下：

function CreateSldd()
%创建Signal1的Simulink.Signal对象
    Signal1Obj = Simulink.Signal;
    Signal1Obj.DataType = 'single'; %类型
    Signal1Obj.InitialValue = '0'; %初始值
    Signal1Obj.StorageClass = 'ExportToFile (Custom)'; %存储方式
    Signal1Obj.CoderInfo.CustomAttributes.HeaderFile = 'Global.h'; %头文件
    Signal1Obj.CoderInfo.CustomAttributes.DefinitionFile = 'Global.c'; %源文件
    Signal1Obj.CoderInfo.CustomAttributes.Owner = 'Jackson'; %Owner
%创建数据字典并加入Signal1对象
    dictionaryObj = Simulink.data.dictionary.create('demo.sldd');
    sectionObj = getSection(dictionaryObj,'Design Data');
    addEntry(sectionObj,'Signal1',Signal1Obj);
end
1
2
3
4
5
6
7
8
9
10
11
12
13
14

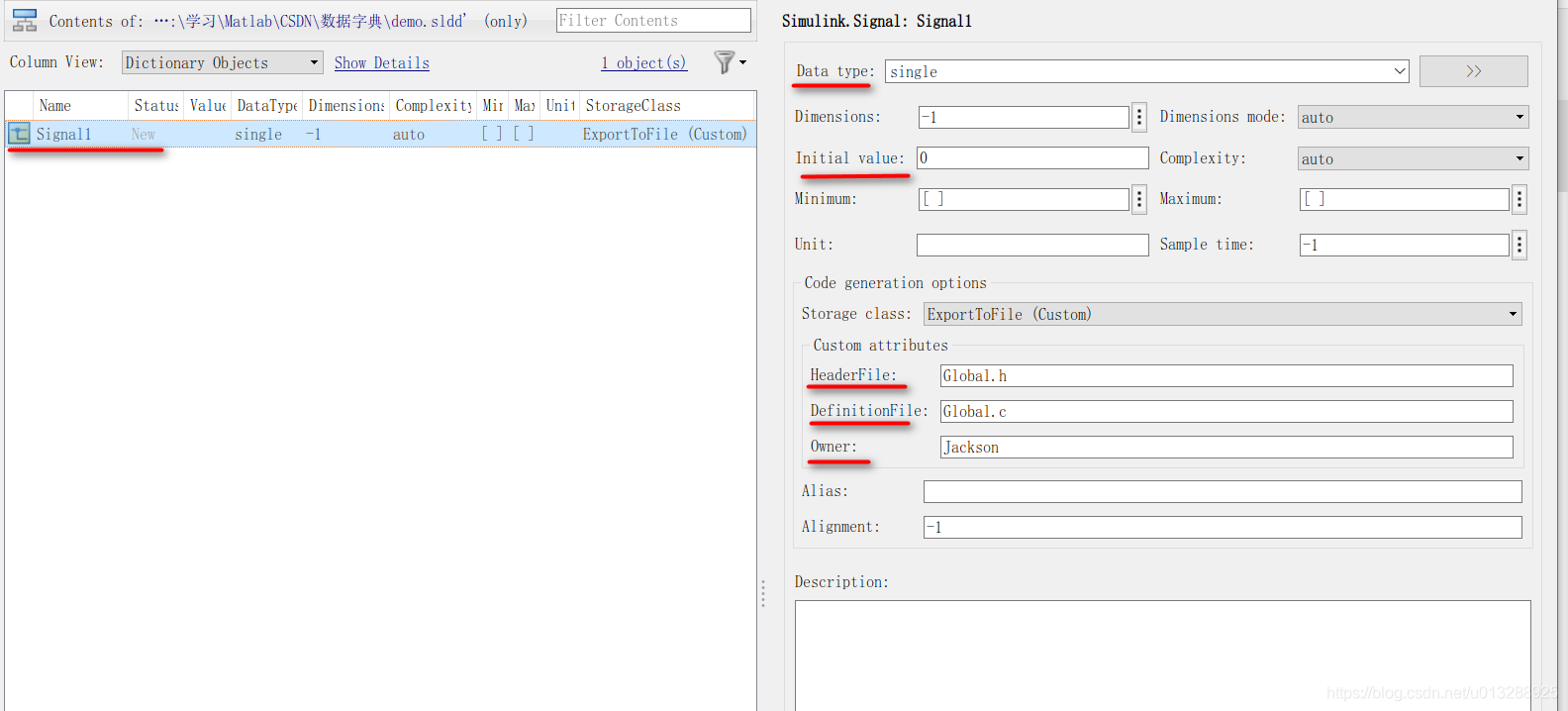

运行脚本，会在Matlab当前路径创建demo.sldd的数据字典文件，里面包含了名为“Signal1”的信号对象，属性如图所示

如果已有数据字典文件，则脚本改用Simulink.data.dictionary.open()即可添加数据字典内容。
