上一篇博客《Matlab编程技巧：批量获取/修改Simulink模块参数》中，说明了如果通过matlab脚本批量获取/修改Simulink模块参数。具体方法可以参考http://iyenn.com/rec/319349.html
Simulink中的信号线也是带有一些属性的，譬如名称和是否关联Simulink Signal Obj。本文介绍几个修改Simulink信号线的函数，并举例说明通过脚本修改信号线参数的方法。

1 相关函数

1.1 搜索出符合条件的模块、信号线、端口等

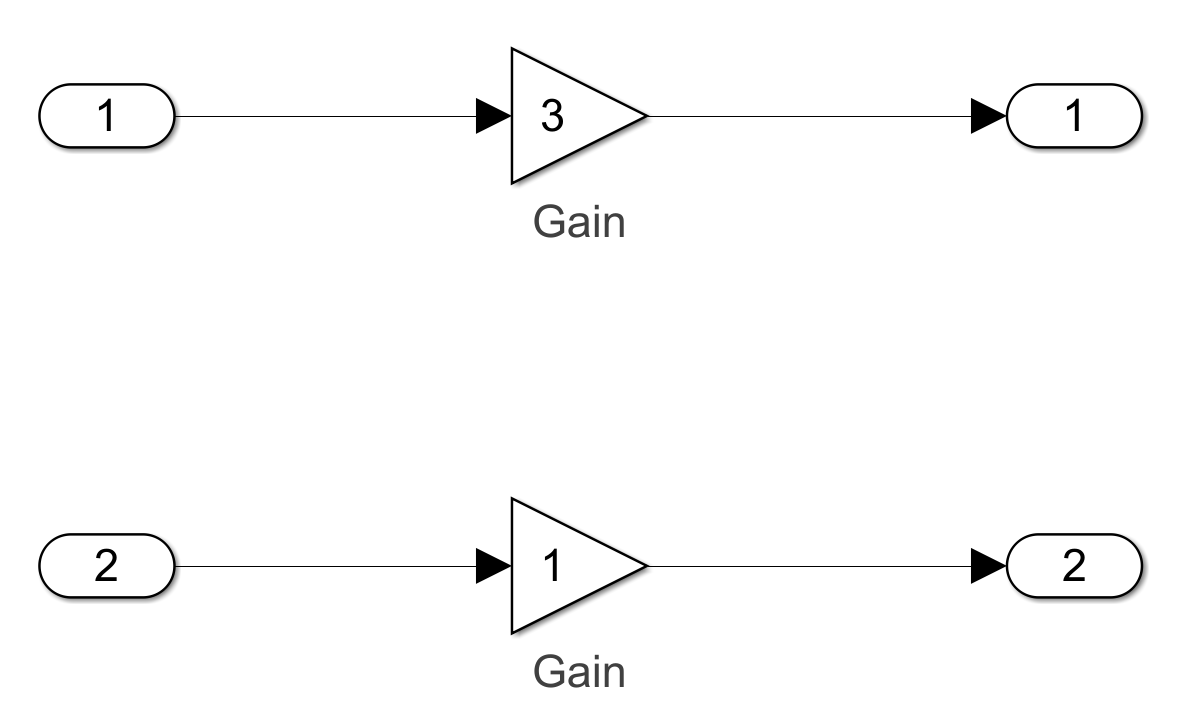

这个函数和Matlab技巧（二）中是完全一样的，只是输入的参数比较特殊，‘FindAll’参数的值必须为’on’，‘Type’的参数必须为’Line’。这样的话，函数就会返回所有信号线的句柄。举个例子，假如有如下Simulink模块：

运行上面那句find_system的结果如下所示：

>> SignalHandle = find_system(gcs,'FindAll','on','Type','Line')

SignalHandle =

   42.0001
   43.0001
   41.0001
   40.0001
1
2
3
4
5
6
7
8

函数会返回信号线句柄组成的数组。如果信号线已经被命名，find_system里的参数可以再加上’Name’属性来定位到那条信号线的句柄。

1.2 获取信号线某个属性的值

如果’PropertyName’不写，则函数返回含有该信号线句柄所有的参数值的结构体。如果不知道属性的字符串表示，也可以通过这种方式查看。以find_system输出的第一个句柄为例，如下所示

>> SignalProperties = get(SignalHandle(1))

SignalProperties =

  包含以下字段的 struct:

                   DataLogging: 0
           DataLoggingNameMode: 'Use signal name'
               DataLoggingName: ''
       DataLoggingDecimateData: 0
         DataLoggingDecimation: '2'
         DataLoggingSampleTime: '-1'
    DataLoggingLimitDataPoints: 0
          DataLoggingMaxPoints: '5000'
                     TestPoint: 0
                  StorageClass: 'Auto'
       RTWStorageTypeQualifier: ''
     MustResolveToSignalObject: 0
                    SourcePort: 'In2:1'
             SignalObjectClass: 'Simulink.Signal'
                  SignalObject: []
                     CoderInfo: []
                  DocumentLink: ''
         ShowPropagatedSignals: 0
       TaskTransitionSpecified: 0
              TaskTransitionIC: '0'
           ExtrapolationMethod: 'Use global setting'
            TaskTransitionType: 'Use global setting'
          UserSpecifiedLogName: ''
             SignalPropagation: 'off'
                          Path: ''
                          Name: ''
                           Tag: ''
                   Description: ''
                          Type: 'line'
                        Parent: 'demo'
                        Handle: 42.0001
               HiliteAncestors: 'none'
               RequirementInfo: ''
                      FontName: 'auto'
                      FontSize: -1
                    FontWeight: 'auto'
                     FontAngle: 'auto'
                      Selected: 'off'
                   SegmentType: 'trunk'
                 SrcPortHandle: 25.0001
                SrcBlockHandle: 5.0001
                 DstPortHandle: 32.0001
                DstBlockHandle: 10.0001
                        Points: [2×2 double]
                    LineParent: -1
                  LineChildren: []
           SignalNameFromLabel: ''
                     Connected: 'on'
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

1.3 设置信号线某个属性的值

如果想要把第一个信号线的名称设置为“Signal1”，可以通过以下脚本：

>> set(SignalHandle(1),'Name','Signal1')
1

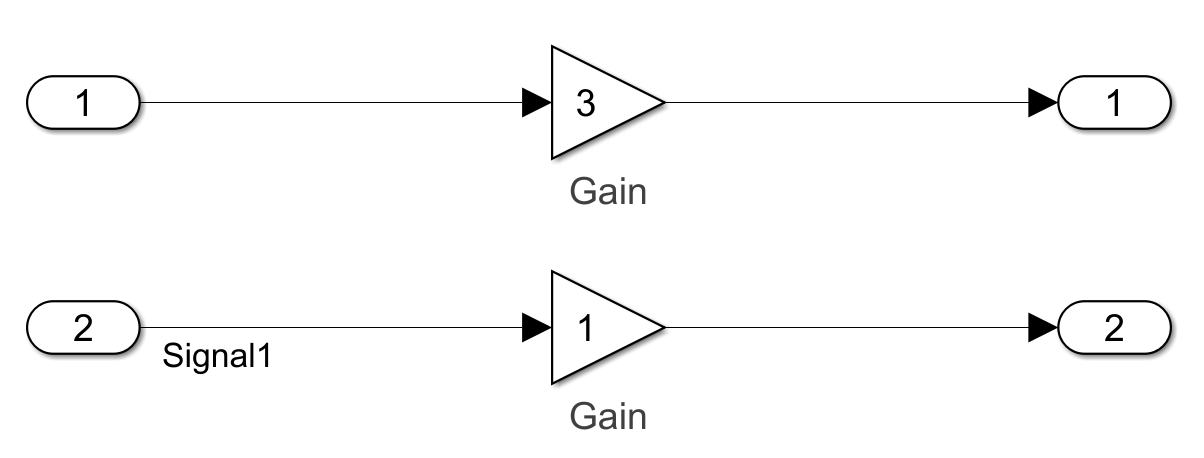

那么模型中的信号线就会自动加上名字了：

2 实例应用

通常来说，对于未命名的信号线，很难直接定位到它的句柄，因为它们的属性默认基本上都是一样的。但是实际情况中，我们只需要找到连接在特定模块上的信号线就行了，因此可以通过与信号线相连接的模块来顺腾摸瓜定位到信号线句柄。

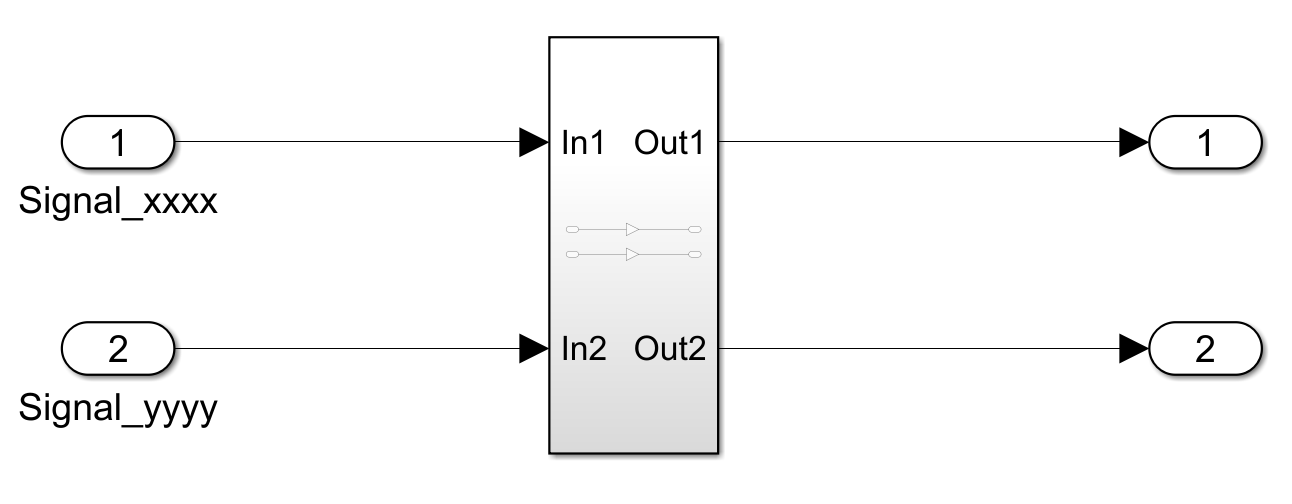

譬如，在下图的模型中，如果要找到两个顶层Inport连接的信号线，将其命名为和Inport相同的名字并关联Simulink Signal Obj，可以通过以下几步：

1）通过fing_system获取Inport模块路径
2）获取Inport模块输出端口句柄
3）Inport模块输出端口句柄即为信号线源端口（SrcPortHandle），以此获取信号线句柄
4）set函数设置信号线名称和关联Simulink Signal Obj
脚本如下：

InportCell = find_system(bdroot,'SearchDepth',1,'BlockType','Inport');  %获取顶层Inport模块路径
for i = 1:length(InportCell)
    InportName = get_param(InportCell{i},'Name');  %输入模块名称
    InportHandle = get_param(InportCell{i},'Handle');  %信号线句柄
    PortHandle = get(InportHandle,'PortHandles');  %端口句柄
    OutportHandle = PortHandle.Outport;  %输出端口句柄
    LineHandle = find_system(bdroot,'SearchDepth',1,'FindAll','on','Type','Line','SrcPortHandle',OutportHandle);  %通过输出端口句柄定位到信号线句柄
    set(LineHandle,'Name',InportName)  %设置信号线名称为输入模块名称
    set(LineHandle,'MustResolveToSignalObject',1)   %设置信号线关联Simulink Signal Obj
end
1
2
3
4
5
6
7
8
9
10

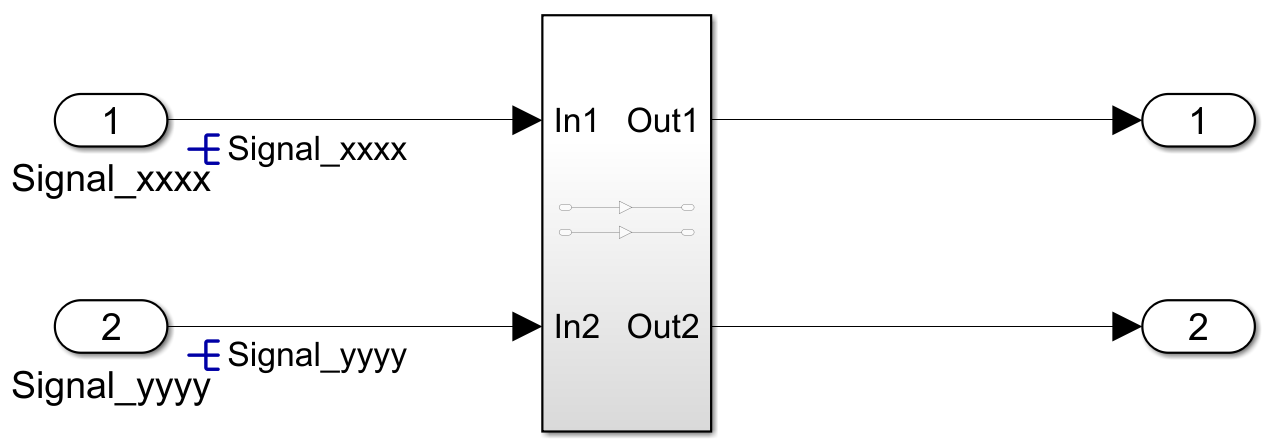

运行脚本后，就自动完成了名称设置和关联Simulink Signal Obj，可以看到模型中信号线的名字和左边的小叉子：

以上所有代码均在Matlab2018a/win10环境下测试通过。
