802.1x认证点多，配置量大，使用portal认证
Portal认证也称为Web认证，通过网站的形式进行身份认证，免除客户端（只需要网络浏览器的支持，也可以使用Portal客户端软件进行认证），一般将Portal认证网站称为门户网站

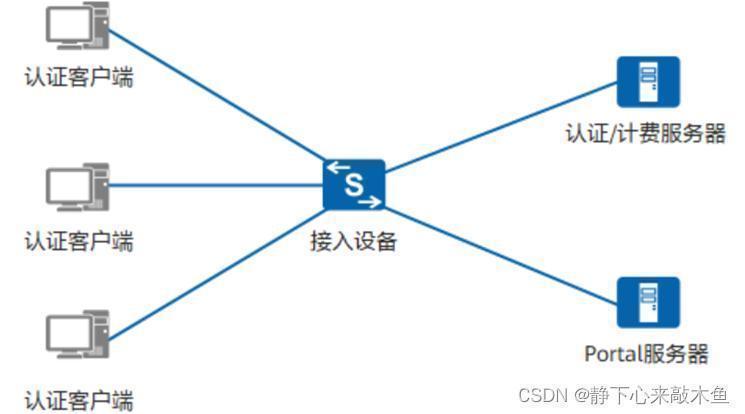

Portal组网架构
认证客户端
一般为运行HTTP/HTTPS协议的浏览器，也可以是运行Portal客户端软件的主机
接入设备NAS
一般为交换机或路由器，主要有三个作用
在认证之前，将用户的所有HTTP请求都重定向到Portal服务器
在认证过程中，与Portal服务器、认证/计费服务器等进行交互，完成身份认证/计费的功能
在认证通过后，允许用户访问被管理员授权的互联网资源
Portal服务器
接收Portal客户端认证请求，提供基于Web认证的界面
与接入设备交互认证客户端的认证信息
认证/计费服务器
与接入设备进行交互，完成对用户的认证和计费
通常为Radius服务器
Web认证版本

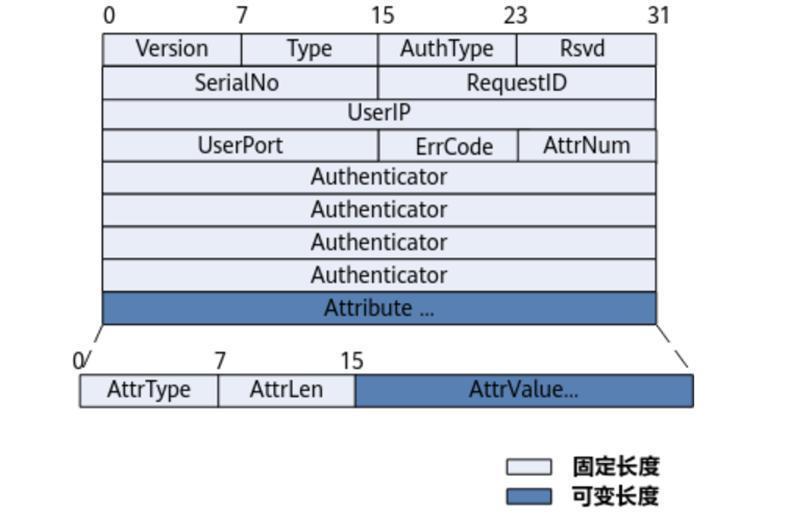

Portal协议报文格式
Portal端口号为UDP 2000
Version Portal协议版本号
默认为0x02
Poratl协议常用报文Type
REQ_CHALLENGE Portal服务器向接入设备发送的挑战请求报文 0x01（也可以是终端发给Portal服务器）
ACK_CHALLENGE 接入设备对Portal服务器的挑战请求的响应报文 0x02（也可以是Portal服务器发给终端）
REQ_AUTH Portal服务器向接入设备发送的认证请求报文 0x03（也可以是终端发给Portal服务器）
ACK_AUTH 接入设备对Portal服务器的认证请求报文的响应 0x04（也可以是Portal服务器发给终端）
AFF_ACK_AUTH Portal服务器向接入设备发送认证成功的响应报文 0x07（也可以是终端发给Portal服务器）
REQ_LOGOUT Portal服务器向接入设备发送的下线请求报文 0x05
ACK_LOGOUT 接入设备对Portal服务器下线请求的响应报文 0x06
NTF_LOGOUT 接入设备向Portal服务器发送用户被强制下线通知的报文 0x08
ACK_NTF_LOGPUT Portal服务器通知接入设备用户强制下线成功 0x0e
注意事项
REQ_CHALLENGE和ACK_CHALLENGE只有在使用CHAP协议时才会使用到
AuthType 认证方式
目前只支持CHAP和PAP
CHAP：0x00 三次握手，密文方式传输用户名
PAPA：0x01 两次握手，明文方式传输用户名
SeriaINo与RequestID
SeriaINo报文的序列号，由Portal服务器随机生成；Portal服务器必须保证再同一个认证流程中的所有报文序列号相同（不同认证流程下的报文序列号在一定时间不得重复）
RequestID报文ID，由接入设备生成，RequestID不会重复
UserIP
Portal用户的IP地址
UserPort
保留字段，为0
ErrCode
错误码，根据不同的Type值，错误码有不同的含义
Authenticator
验证字段，由MD5算法对各个字段计算后得出来的数据
Attribute
可变长字段，为TLV格式
关于Radius报文
用户接入Portal认证的方式
通过HTTP/HTTPS进行接入，主要在客户端和Portal服务器之间进行交互
用户触发Portal认证的两种方式
用户开机获取IP地址后，通过登录Portal认证网站进行认证，认证通过后即可访问Internet
主动认证
用户需要知道Portal服务器的IP地址，主动登录到Portal门户网站进行Portal认证
重定向认证
用户输入的访问地址不是Portal服务器的IP地址，然后被接入设备强制重定向到Portal服务器
根据客户端与接入设备之间的网络分为不同的认证方式
二层直连Portal认证：客户端与接入设备之间为二层网络
接入设备在连接用户的二层端口上开启Portal认证，只允许源MAC通过认证的用户才可以访问外部网络；目前该认证方式仅支持本地Portal认证（即接入设备作为本地的Portal服务器向用户提供Web认证服务；也就是内置Portal认证）
三层Portal认证：客户端与接入设备之间为三层网络
在连接用户的三层端口上开启Portal认证，其中又细分为三种不同的认证方式
直接认证
用户在认证前通过手工配置或DHCP直接获取一个IP地址，只能访问Portal服务器以及设定的免费访问地址；认证通过后才可以访问网络资源
二次地址分配认证
用户在认证前通过DHCP获取到一个私网地址，只能访问Portal服务器以及设定的免费访问地址；认证通过后会重新申请一个公网地址来访问网络资源，认证失败后不会获取IP地址
可跨三层认证
和直接认证类似，只不过此认证方式允许认证用户和接入设备之间跨三层设备转发

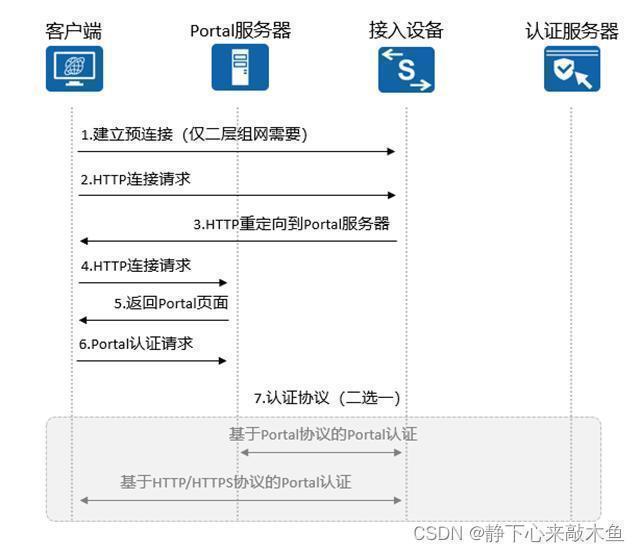

用户接入Portal认证的流程
Portal认证的认证方式
对于Porta认证我们由一代Portal认证和二代Portal认证，它们之间的主要区别如下（以下我们介绍的都是二代Web认证流程）
一代Web认证 –Poratl服务器和Radius服务器进行认证报文交互
终端把用户名和密码提交上来之后，通过Portal界面提交给Portal服务器
Porta服务器直接把用户名和密码发给Radius服务器
Radius服务器校验之后告诉给Portal服务器，Portal向终端返回认证成功界面；
Portal服务器再把认证的结果告诉接入设备，接入把相应的上网通道给打开
二代Web认证—接入设备代替Portal服务器和Radius服务器进行认证报文交互（Portal感知不到Radius服务器）
终端输入用户名和密码之后，通过Portal界面提交到Portal服务器
Portal服务器把用户名和密码提交给接入设备，接入设备去发送Radius报文和Radius服务器去交互进行认证
认证成功之后，接入设备放通用户上网权限，并告诉Portal服务器，Portal服务器通过下发认证成功的界面给终端
通过二层认证接入，三层直连认证接入、可跨三层认证接入Portal认证时的认证流程

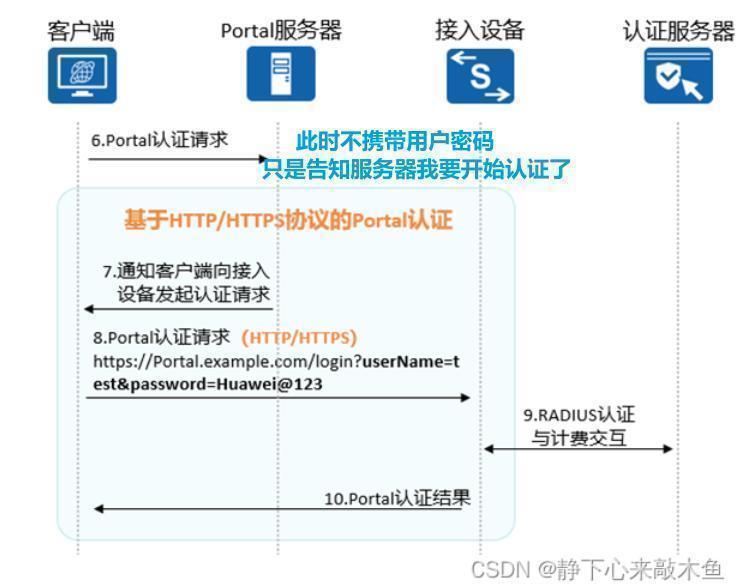

通过Web认证（免客户端） 基于HTTP/HTTPS进行认证
客户端直接将用户信息通过HTTP请求传递给接入设备，支持GET和POST两种请求
此时用户提交的用户名密码通过HTTP/HTTPS报文传输
POST：请求数据放置在HTTP请求消息的正文中，不作为URL的一部分
GET： 请求的数据会加在URL之后，以“？“分隔，对所有人可见（以下就是此方式）

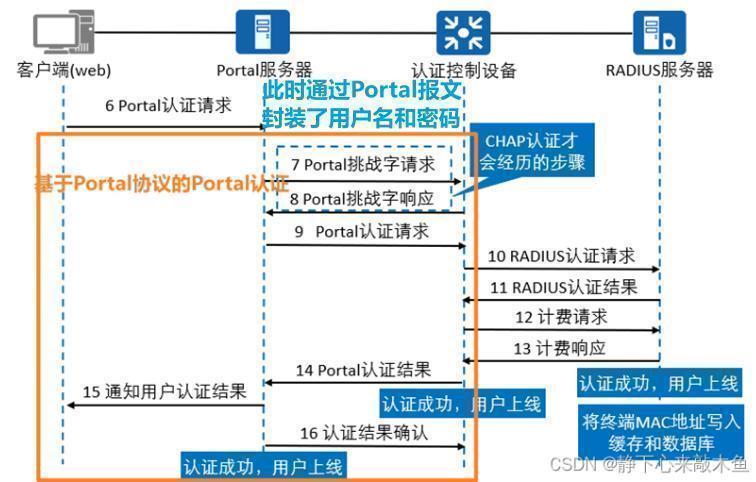

通过Portal客户端软件进行认证（基于Portal协议进行Portal认证）
Portal服务器直接使用Portal协议报文与接入设备进行交互
采用客户端软件/服务器的架构，基于UDP运行，支持PAP/CHAP认证
此时用户提交的用户名密码通过Portal报文传输，Portal报文采用TLV格式携带用户名、密码、用户MAC等属性信息
- 用户发送认证请求，将用户名和密码发给Portal设备，通过Req_auth报文的TLV携带
- Portal服务器发送Req_challenge给接入设备；Req_challenge表示告诉接入设备开始CHAP的认证，开始认证请求
- 接入设备收到后，产生随机数发送给Portal服务器，发送Ack_challenge响应认证请求
- Portal服务器收到接入设备发来的随机数后，使用密码和随机数做hash得到密文发给接入用户，进行请求认证，发送Req_auth
- 接入设备将收到的密文以及自己产生的随机数发给Radius服务器，进行认证请求，发送radius报文Access-request进行认证请求
- Radius服务器根据此随机数结合该用户的密码做hash的到密文，然后比较hash的结果是否一致；结果一致发送readius报文Access-accept告诉认证结果成功
- 此时接入设备进行计费请求（Accounting-Request）
- Radius服务器回应计费响应（Accounting-Response）
- 接入设备收到之后告诉Portal服务器用户通过认证并放通用户上网通道；发送ack_auth报文
- Portal服务器收到认证成功报文后，并通知用户认证成功发送ack_auth报文
- Portal服务器并响应接入设备的认证成功报文，发送Aff_ack_auth报文

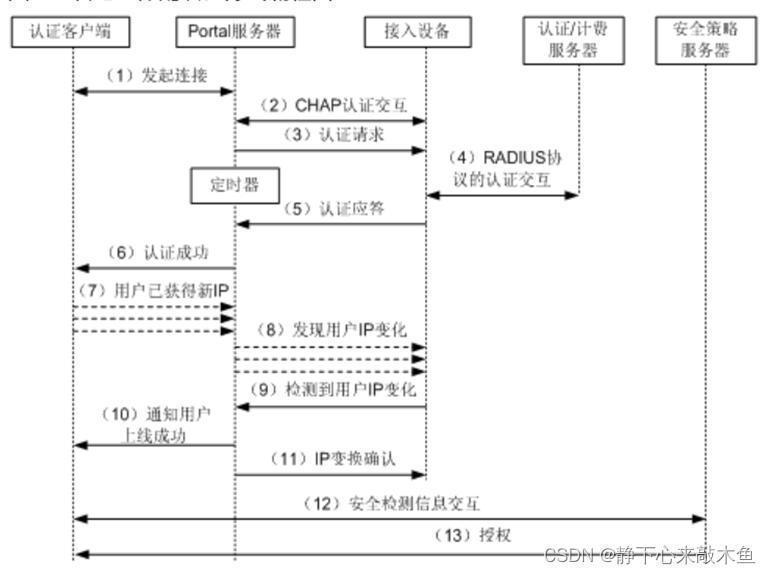

通过二次地址分配认证接入时的认证流程（Portal客户端方式）
