AAA介绍
AAA（Authentication Authorization and Accounting）又称为认证、授权和计费，是一种管理网络安全的机制，主要为接入网络的用户提供认证、授权和计费三种基本服务，用于防止非法用户登陆设备
认证：对用户进行身份认证，验证用户是否具有访问网络/管理设备的权力
授权：对用户权限进行分类，提供不同的访问权限
记账：记录用户使用网络资源的情况，根据统计数据进行分析计费

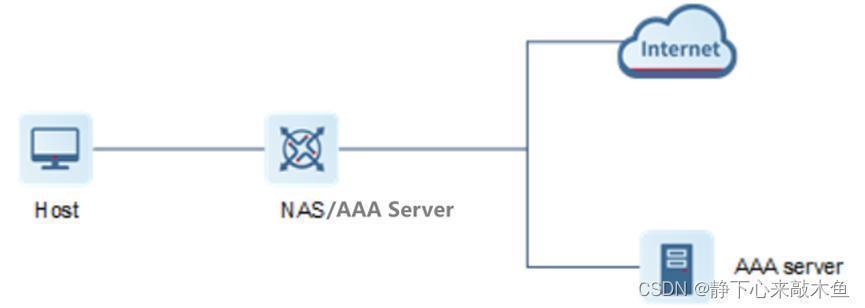

AAA的基本架构
AAA通常采用客户端-服务器的结构，服务器集中管理用户信息
NAS客户端：网络接入设备（也可以作为本地AAA服务器管理用户信息）
AAA Server：远端AAA服务器
AAA的认证 授权 计费方式
AAA认证方式
不认证：
不对用户进行认证，一般不推荐
本地认证：
将用户信息配置在NAS设备，当接收到用户信息后直接本地认证，认证速度快，但是存储的信息量会受到设备硬件限制
远端认证：
将用户信息配置在专用的AAA服务器上（Radius服务器或HWTACACS服务器）
AAA授权方式
不授权：
不对用户进行授权处理
本地授权：
根据NAS设备上为本地用户账户配置的相关属性进行授权
远端授权：
有专用的AAA服务器进行授权（Radius服务器或HWTACACS服务器）
AAA计费方式
不计费：不进行计费
远端计费：通过Radius服务器或HWTACACS服务器进行计费
AAA通过本地和远端实现的大致流程
远端方式流程
用户向NAS发起AAA申请，NAS收到后将其发送给AAA Server处理
AAA Server将处理后的结果返回给NAS，NAS根据处理结果为Host提供相应的AAA服务
本地方式流程
用户向NAS发起AAA申请，NAS收到后直接处理，然后根据处理结果为Host提供相应的AAA服务
Radius协议
Radius（Remote Autnentication Dial-In User Service）远程认证拨号用户服务，是一种客户端/服务器结构的信息交互协议（Radius的客户端一般是接入设备），承载在UDP协议之上；Radius的认证和授权一体，即认证和授权统一进行；不过Radius不对配置命令进行授权
注意：使用Radius服务器进行认证授权计费时，AAA的方式必须为远端方式
Radius端口号
Radius在进行远程认证的认证和计费端口号为1812和1813或1645和1646
Radius服务器认证方式
一般使用PAP和CHAP对用户进行认证
Radius协议应用场景
- 在办公网场景中结合802.1x认证为用户提供认证授权计费服务
- 可以作为Portal认证的认证服务器，为用户提供认证授权计费服务
- 作为MAC认证的认证服务器，为哑终端等提供认证服务
- 也可以直接使用Radius服务器进行远端认证，对用户进行认证授权计费服务

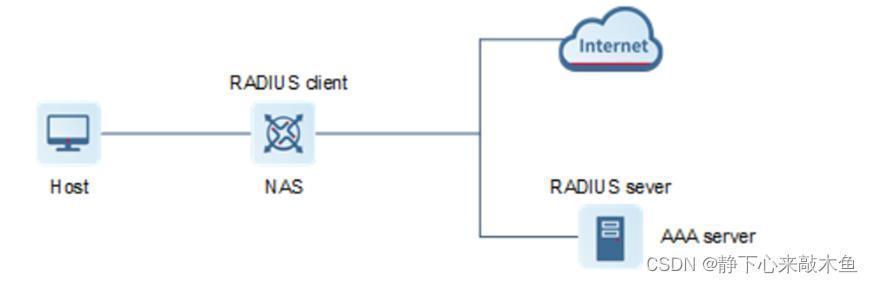

Radius架构
基于AAA的基本架构
Radius客户端
一般位于网络接入设备，可以遍布整个网络
负责将用户的请求传递给Radius服务器，并对服务器的处理结果做出响应
Radius服务器
一般运行在中心计算机或工作站上，维护相关的用户信息，用于响应Radius客户端的请求

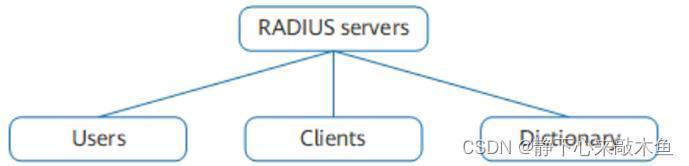

对用户进行认证授权和计费；Radius服务器只要维护以下三个数据库
Users：用于存储用户信息（用户名、密码、IP地址等配置信息）
Clients：用于存储Radius客户端信息（IP地址等信息）
Dictionary：用于存储Radius协议中的属性和属性值含义等信息（进行Radius报文交互）

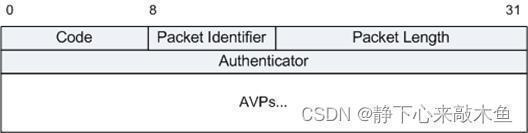

Radius报文结构

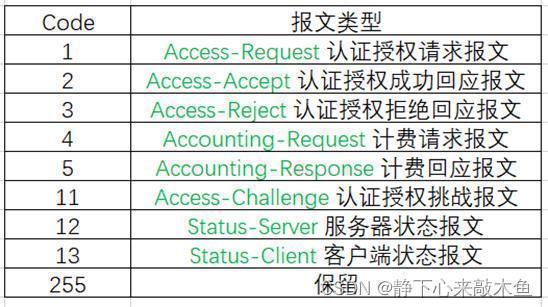

Code 包类型
指定Radius的报文类型
Access-Challenge：主要用于EAP中继认证场景
Accounting-Rquest又细分为
Accounting-Rquest（Start）：计费开始请求报文
Accounting-Rquest（Interim-update）：实时计费请求报文
Accounting-Rquest（Stop）：计费结束请求报文
Accounting-Response又细分为
Accounting-Response（Start）：计费开始响应把我嗯
Accounting-Response（Interim-update）：实时计费响应报文
Accounting-Response（Stop）：计费结束响应报文
Identifier 包标识
1、用来匹配请求和响应报文
Radius客户端发送请求报文后，Radius服务器返回的响应报文中的Identifier值与请求报文中的Identifier值相同，将相同Identifier值的请求和响应报文进行匹配
2、用来检测在一段时间内重发的请求报文
如果在一个很短的时间内收到相同的源IP地址、源UDP端口号以及Identifier值的请求报文，Radius服务器就认为是重复的请求报文
Length 包长度
指定Radius报文的长度（Code、Identifier、Length、Authenticator、Avps五个字段）
接收到的报文的实际长度大于Length的取值，超过的字节将作为填充字符而忽略
接收到的报文的实际长度小于Length的取值，该报文会被丢弃
Authenticator 包验证字（对用户进行认证授权）
1、用于对用户密码的加密处理（结合Radius如何给用户认证一起理解）
Request Authenticator 请求验证字
用在认证授权请求报文中，该值在密钥（NSA和服务器之间的共享密钥）的声明周期内是不可预测和唯一的，用来对用户的密码进行加密（不同的认证方式加密方法不同）
PAP方式
将共享密钥与Request Authenticator进行MD5运算，并将该值与用户输入的密码进行异或运算，将其结果存放在认证授权请求包的User-Password属性中
CHAP方式
将共享密钥与Request Authenticator和CHAP ID（认证方发给响应方的一个随机值）进行MD5运算，然后将此值与CHAP ID一起存放在认证授权请求包的Chap-Password属性中
2、用于验证来自服务端的响应的有效性
Response Authenticator 响应验证字
用在认证授权响应报文中，用于NAS验证响应报文的合法性
响应验证字=MD5（Code+Identifier+Length+请求验证字+Avps+共享密钥）

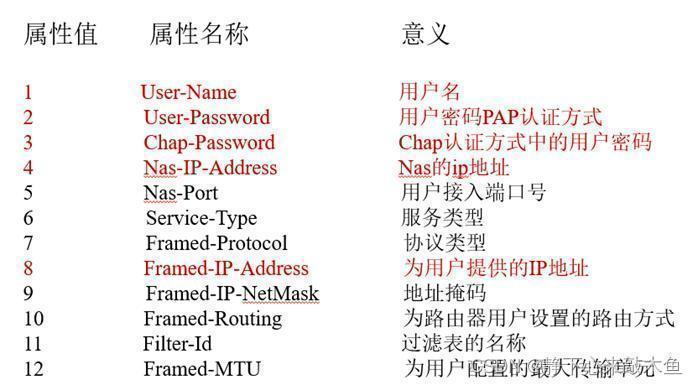

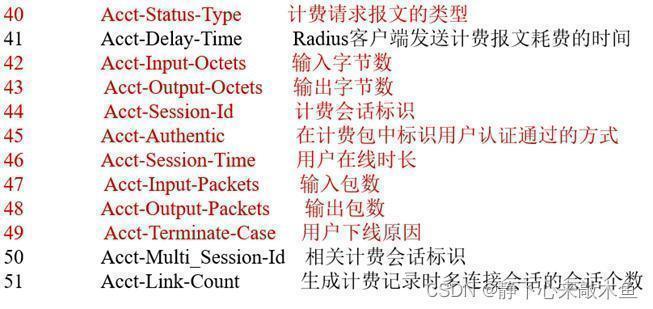

AVPs（Attributes Value Pairs）（Radius属性，可变字段）
携带认证、授权和记账信息（通过TLV结构表示）
TLV26：厂商自定义属性（一个报文可以携带一个或多个私有属性，每个私有属性有一个或多个子属性）
TLV79：用来承载EAP协议（当802.1x协议使用Radius服务器认证时使用）
Radius如何对用户进行认证

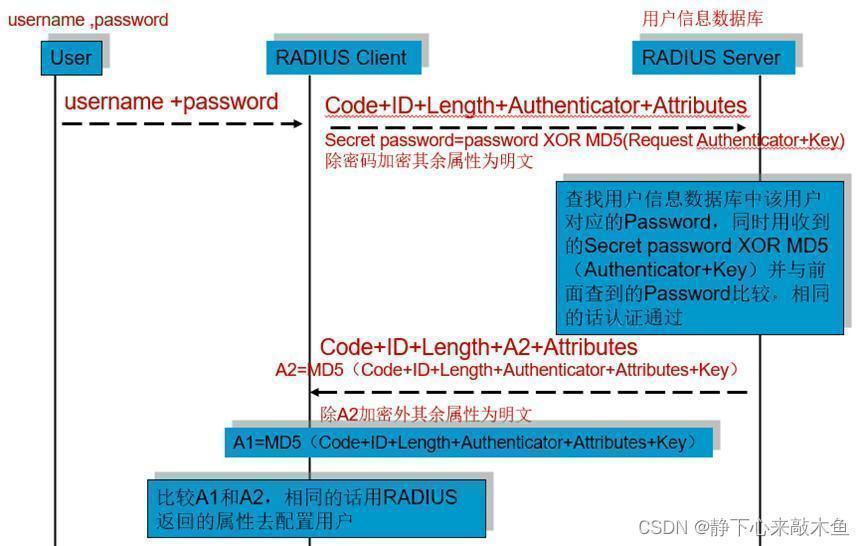

PAP方式（参考Authenticator字段的讲解）

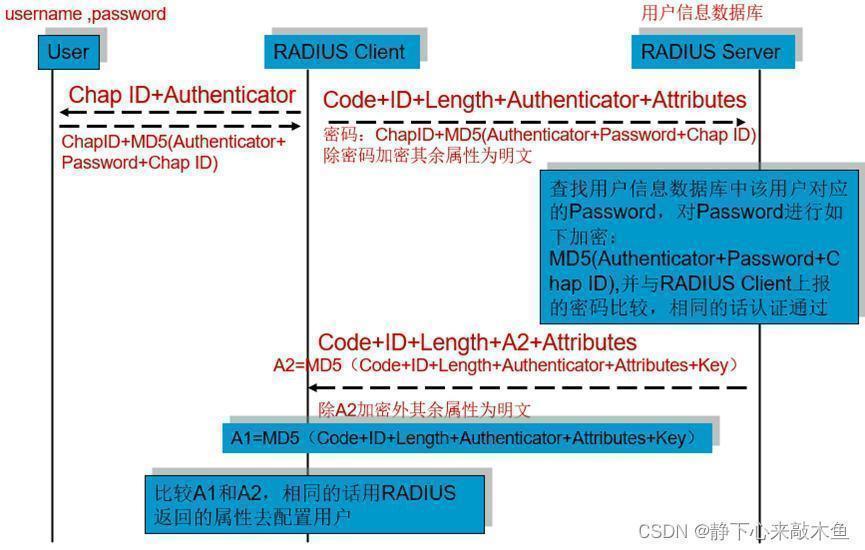

CHAP方式

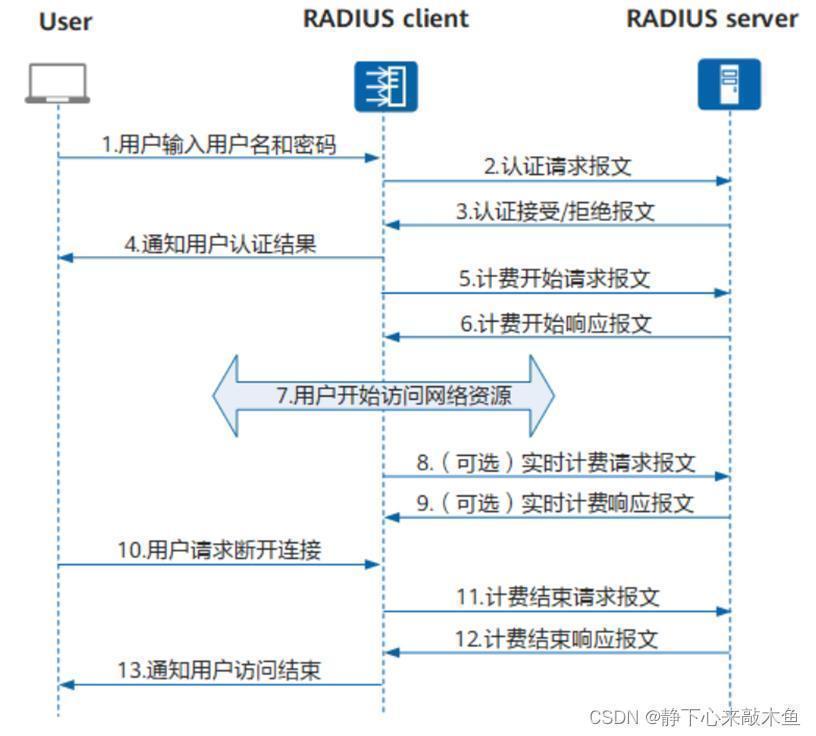

Radius协议报文交互过程
