Linux驱动学习之第二个驱动程序(LED点亮关闭驱动程序-分层设计思想,使其能适应不同的板子-驱动程序模块为多个源文件怎么写Makefile)

目录

看这篇博文前请先掌握下面这些博文中的知识

http://iyenn.com/rec/1709451.html
http://iyenn.com/rec/1709535.html
http://iyenn.com/rec/1709540.html

需要的PDF资料

开发板的原理图文件：
https://pan.baidu.com/s/1CEwPbcNUIicA1HVGwG6e5A?pwd=m9wb
IMX6ULL-CPU芯片的操作手册：
https://pan.baidu.com/s/1hZWmgmvYAA9mvzAHsPiw4g?pwd=eiuh

完整源代码

board_fire_imx6ull-pro.c中的代码

#include

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

#include "led_opr.h"

static volatile unsigned int *CCM_CCGR1                              ;
static volatile unsigned int *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
static volatile unsigned int *GPIO5_GDIR                             ;
static volatile unsigned int *GPIO5_DR                               ;

static int board_demo_led_init (int which) /* 初始化LED, which-哪个LED */
{
    unsigned int val;

    //printk("%s %s line %d, led %d\n", __FILE__, __FUNCTION__, __LINE__, which);
    if (which == 0)
    {
        if (!CCM_CCGR1)
        {
            CCM_CCGR1                               = ioremap(0x20C406C, 4);
            IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = ioremap(0x2290014, 4);
            GPIO5_GDIR                              = ioremap(0x020AC000 + 0x4, 4);
            GPIO5_DR                                = ioremap(0x020AC000 + 0, 4);
        }

        /* GPIO5_IO03 */
        /* a. 使能GPIO5的时钟信号
         * set CCM to enable GPIO5
         * CCM_CCGR1[CG15] 0x20C406C
         * bit[31:30] = 0b11
         */
        *CCM_CCGR1 |= (3<<30);

        /* b. 设置GPIO5_IO03用于GPIO
         * set IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3
         *      to configure GPIO5_IO03 as GPIO
         * IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3  0x2290014
         * bit[3:0] = 0b0101 alt5
         */
        val = *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
        val &= ~(0xf);
        val |= (5);  //5的二进制表示为0101
        *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = val;


        /* b. 设置GPIO5_IO03作为output引脚
         * set GPIO5_GDIR to configure GPIO5_IO03 as output
         * GPIO5_GDIR  0x020AC000 + 0x4
         * bit[3] = 0b1
         */
        *GPIO5_GDIR |= (1<<3);
    }

    return 0;
}

static int board_demo_led_ctl (int which, char status) /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
{
    //printk("%s %s line %d, led %d, %s\n", __FILE__, __FUNCTION__, __LINE__, which, status ? "on" : "off");
    if (which == 0)
    {
        if (status) /* on: output 0*/
        {
            /* d. 设置GPIO5_DR输出低电平
             * set GPIO5_DR to configure GPIO5_IO03 output 0
             * GPIO5_DR 0x020AC000 + 0
             * bit[3] = 0b0
             */
            *GPIO5_DR &= ~(1<<3);
        }
        else  /* off: output 1*/
        {
            /* e. 设置GPIO5_IO3输出高电平
             * set GPIO5_DR to configure GPIO5_IO03 output 1
             * GPIO5_DR 0x020AC000 + 0
             * bit[3] = 0b1
             */
            *GPIO5_DR |= (1<<3);
        }

    }
    return 0;
}

static int board_demo_led_close(int which) /* whice表示具体是要操作哪个LED*/
{
    if (which == 0)
    {
        if (CCM_CCGR1) {
            iounmap(CCM_CCGR1);
            CCM_CCGR1 = NULL;
        }
        if (IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3) {
            iounmap(IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3);
            IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = NULL;
        }
        if (GPIO5_GDIR) {
            iounmap(GPIO5_GDIR);
            GPIO5_GDIR = NULL;
        }
        if (GPIO5_DR) {
            iounmap(GPIO5_DR);
            GPIO5_DR = NULL;
        }
    }

    return 0;
}


static struct led_operations board_demo_led_opr = {
    .num  = 1,
    .init = board_demo_led_init,
    .ctl  = board_demo_led_ctl,
    .close = board_demo_led_close,
};

struct led_operations *get_board_led_opr(void)
{
    return &board_demo_led_opr;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134
  • 135
  • 136
  • 137
  • 138

leddrv.c中的代码

#include

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

#include "led_opr.h"


/* 1. 确定主设备号                                                                 */
static int major = 0;
static struct class *led_class;
struct led_operations *p_led_opr;


#define MIN(a, b) (a < b ? a : b)

/* 3. 实现对应的open/read/write等函数，填入file_operations结构体                   */
static ssize_t led_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	return 0;
}

/* write(fd, &val, 1); */
static ssize_t led_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
	int err;
	char status;
	struct inode *inode = file_inode(file);
	int minor = iminor(inode);

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	err = copy_from_user(&status, buf, 1);

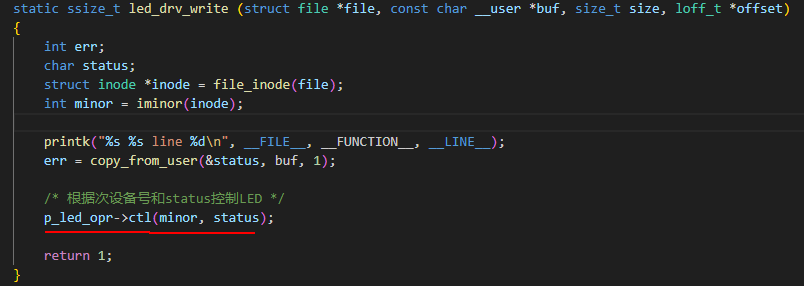

	/* 根据次设备号和status控制LED */
	p_led_opr->ctl(minor, status);

	return 1;
}

static int led_drv_open (struct inode *node, struct file *file)
{
	int minor = iminor(node);

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

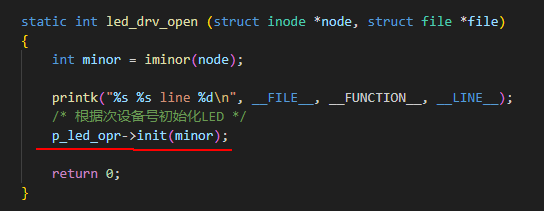

	/* 根据次设备号初始化LED */
	p_led_opr->init(minor);

	return 0;
}

static int led_drv_close (struct inode *node, struct file *file)
{
	int minor = iminor(node);

	int err;

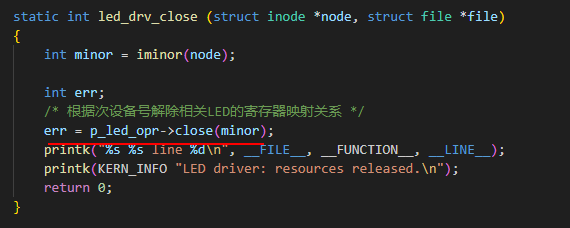

	/* 根据次设备号解除相关LED的寄存器映射关系 */
	err = p_led_opr->close(minor);
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

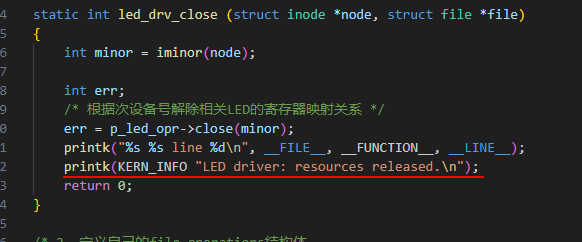

	printk(KERN_INFO "LED driver: resources released.\n");
	return 0;
}

/* 2. 定义自己的file_operations结构体                                              */
static struct file_operations led_drv = {
	.owner	 = THIS_MODULE,
	.open    = led_drv_open,
	.read    = led_drv_read,
	.write   = led_drv_write,
	.release = led_drv_close,
};

/* 4. 把file_operations结构体告诉内核：注册驱动程序                                */
/* 5. 谁来注册驱动程序啊？得有一个入口函数：安装驱动程序时，就会去调用这个入口函数 */

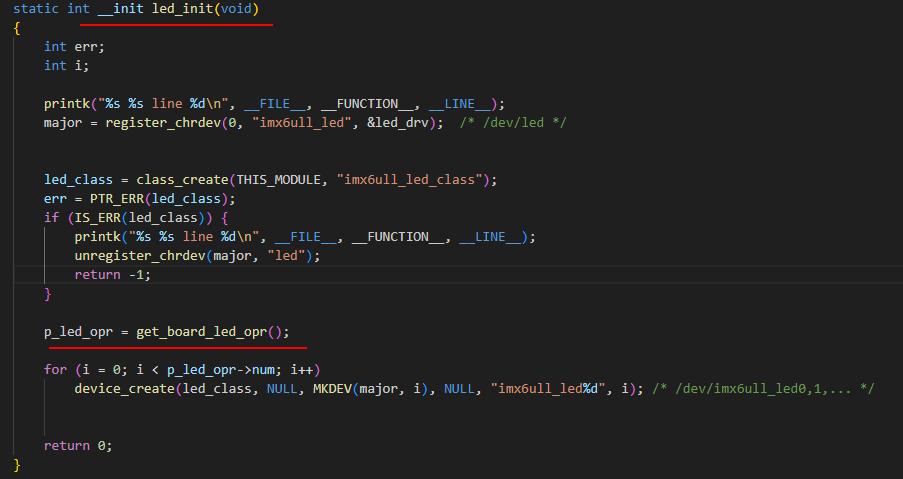

static int __init led_init(void)
{
	int err;
	int i;

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	major = register_chrdev(0, "imx6ull_led", &led_drv);  /* /dev/led */


	led_class = class_create(THIS_MODULE, "imx6ull_led_class");
	err = PTR_ERR(led_class);
	if (IS_ERR(led_class)) {
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "led");
		return -1;
	}

	p_led_opr = get_board_led_opr();

	for (i = 0; i < p_led_opr->num; i++)
		device_create(led_class, NULL, MKDEV(major, i), NULL, "imx6ull_led%d", i); /* /dev/imx6ull_led0,1,... */


	return 0;
}

/* 6. 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数           */
static void __exit led_exit(void)
{
	int i;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);

	for (i = 0; i < p_led_opr->num; i++)
		device_destroy(led_class, MKDEV(major, i)); /* /dev/100ask_led0,1,... */

	class_destroy(led_class);

	unregister_chrdev(major, "imx6ull_led");
}


/* 7. 其他完善：提供设备信息，自动创建设备节点                                     */

module_init(led_init);
module_exit(led_exit);

MODULE_LICENSE("GPL");
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134

ledtest.c中的代码


#include
#include
#include
#include
#include
#include

/*
 * ./ledtest /dev/100ask_led0 on
 * ./ledtest /dev/100ask_led0 off
 */
int main(int argc, char **argv)
{
	int fd;
	char status;

	/* 1. 判断参数 */
	if (argc != 3)
	{
		printf("Usage: %s  \n", argv[0]);
		return -1;
	}

	/* 2. 打开文件 */
	fd = open(argv[1], O_RDWR);
	if (fd == -1)
	{
		printf("can not open file %s\n", argv[1]);
		return -1;
	}

	/* 3. 写文件 */
	if (0 == strcmp(argv[2], "on"))
	{
		status = 1;
		write(fd, &status, 1);
	}
	else
	{
		status = 0;
		write(fd, &status, 1);
	}

	close(fd);

	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49

程序设计思想和文件结构

希望写出的程序能给分层，即把真正对各单板的LED操作的实现最为最底层，然后有个中间层，是驱动程充中各单板实现LED操作都需要的代码，这样将来有个新板子只需要修改下最底层的代码就能用了。比如下面的工程文件结构：
在这里插入图片描述

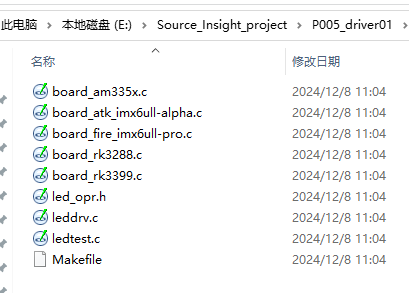

以board为前缀的文件都是每个单板具体的对LED操作的底层代码，然后中间层代码放在文件leddrv.c中。
IMX6ULL开发板的底层代码在文件board_fire_imx6ull-pro.c中。
测试程序代码放在ledtest.c中。

实现分层思想的具体方法

概述

每个单板都有各自的LED控制的在硬件层面上的初始化函数、控制函数、释放(关闭)函数，我们只需要把这些函数集合到我们自定义的名为led_operations结构体中，然后在驱动程序的文件操作结构体(file_operations 结构体)中的open、read、write、release函数中去调用led_operations结构体实例中对应的函数即可，用led_operations结构体的一个实例就相当于是一个单板。

具体实现分析

定义结构体led_operations用来集合各个单板硬件层面操作LED的函数

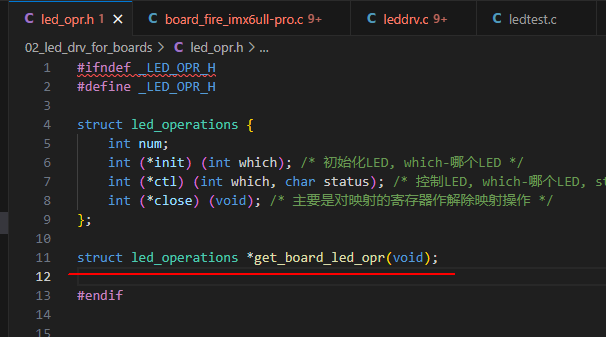

首先在led_opr.h中定义一个名为led_operations结构体，用于存储各个单板具体的LED的硬件层面的操作函数，代码如下：

struct led_operations {
	int num; /* 表示有几个LED，实际上也是LED的 */
	int (*init) (int which); /* 初始化LED, which-哪个LED */
	int (*ctl) (int which, char status); /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
	int (*close) (int which); /* 主要是对映射的寄存器作解除映射操作 */
};
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

定义具体的某个单板的操作LED的各个具体函数，并作为结构体led_operations的一个实例的成员函数

然后在文件board_fire_imx6ull-pro.c中定义具体的IMX6ULL开发板操作LED的硬件层面的函数，然后把这些函数作为led_operations结构体的一个实例的成员。相关代码如下：

static int board_demo_led_init (int which) /* 初始化LED, which-哪个LED */
{
    unsigned int val;

    //printk("%s %s line %d, led %d\n", __FILE__, __FUNCTION__, __LINE__, which);
    if (which == 0)
    {
        if (!CCM_CCGR1)
        {
            CCM_CCGR1                               = ioremap(0x20C406C, 4);
            IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = ioremap(0x2290014, 4);
            GPIO5_GDIR                              = ioremap(0x020AC000 + 0x4, 4);
            GPIO5_DR                                = ioremap(0x020AC000 + 0, 4);
        }

        /* GPIO5_IO03 */
        /* a. 使能GPIO5
         * set CCM to enable GPIO5
         * CCM_CCGR1[CG15] 0x20C406C
         * bit[31:30] = 0b11
         */
        *CCM_CCGR1 |= (3<<30);

        /* b. 设置GPIO5_IO03用于GPIO
         * set IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3
         *      to configure GPIO5_IO03 as GPIO
         * IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3  0x2290014
         * bit[3:0] = 0b0101 alt5
         */
        val = *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
        val &= ~(0xf);
        val |= (5);
        *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = val;


        /* b. 设置GPIO5_IO03作为output引脚
         * set GPIO5_GDIR to configure GPIO5_IO03 as output
         * GPIO5_GDIR  0x020AC000 + 0x4
         * bit[3] = 0b1
         */
        *GPIO5_GDIR |= (1<<3);
    }

    return 0;
}

static int board_demo_led_ctl (int which, char status) /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
{
    //printk("%s %s line %d, led %d, %s\n", __FILE__, __FUNCTION__, __LINE__, which, status ? "on" : "off");
    if (which == 0)
    {
        if (status) /* on: output 0*/
        {
            /* d. 设置GPIO5_DR输出低电平
             * set GPIO5_DR to configure GPIO5_IO03 output 0
             * GPIO5_DR 0x020AC000 + 0
             * bit[3] = 0b0
             */
            *GPIO5_DR &= ~(1<<3);
        }
        else  /* off: output 1*/
        {
            /* e. 设置GPIO5_IO3输出高电平
             * set GPIO5_DR to configure GPIO5_IO03 output 1
             * GPIO5_DR 0x020AC000 + 0
             * bit[3] = 0b1
             */
            *GPIO5_DR |= (1<<3);
        }

    }
    return 0;
}

static int board_demo_led_close(int which) /* whice表示具体是要操作哪个LED*/
{
    if (which == 0)
    {
        if (CCM_CCGR1) {
            iounmap(CCM_CCGR1);
            CCM_CCGR1 = NULL;
        }
        if (IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3) {
            iounmap(IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3);
            IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = NULL;
        }
        if (GPIO5_GDIR) {
            iounmap(GPIO5_GDIR);
            GPIO5_GDIR = NULL;
        }
        if (GPIO5_DR) {
            iounmap(GPIO5_DR);
            GPIO5_DR = NULL;
        }
    }

    return 0;
}


static struct led_operations board_demo_led_opr = {
    .num  = 1,
    .init = board_demo_led_init,
    .ctl  = board_demo_led_ctl,
    .close = board_demo_led_close,
};
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106

定义函数get_board_led_opr返回结构体led_operations的一个实例的指针

最后，提供一个实例化结构体board_demo_led_opr的函数供上层代码调用，从而获得一个单板LED操作实例：

struct led_operations *get_board_led_opr(void)
{
    return &board_demo_led_opr;
}
  • 1
  • 2
  • 3
  • 4

注意：这个函数需要在头文件中声明，因为它是在文件leddrv.c中被调用的。
在这里插入图片描述

上层文件(leddrv.c)的模块初始化函数中调用函数get_board_led_opr获得单板的底层操作实例

在上层文件(leddrv.c)的模块初始化函数中调用函数get_board_led_opr获得单板的底层操作的led_operations结构体的实例的指针，比如下面这句代码：

p_led_opr = get_board_led_opr();
  • 1

在这里插入图片描述

在驱动程序中去调用底层函数对硬件的操作

在驱动程序的文件操作结构体(struct file_operations led_drv)的成员函数中去调用底层的对硬件的操作，说句题外话对底层硬件的操作其实就是对寄存器的操作，比如下面的代码：

static int led_drv_open (struct inode *node, struct file *file)
{
	int minor = iminor(node);

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	/* 根据次设备号初始化LED */
	p_led_opr->init(minor);

	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10

在这里插入图片描述

static ssize_t led_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
	int err;
	char status;
	struct inode *inode = file_inode(file);
	int minor = iminor(inode);

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	err = copy_from_user(&status, buf, 1);

	/* 根据次设备号和status控制LED */
	p_led_opr->ctl(minor, status);

	return 1;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15

在这里插入图片描述

static int led_drv_close (struct inode *node, struct file *file)
{
	int minor = iminor(node);

	int err;
	/* 根据次设备号解除相关LED的寄存器映射关系 */
	err = p_led_opr->close(minor);
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	printk(KERN_INFO "LED driver: resources released.\n");
	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11

在这里插入图片描述

本篇博文略去对驱动程序代码的分析,重点分析底层对硬件操作的代码

本篇博文略去对驱动程序代码的分析，因为在前面的三篇博文中我已经把Linux驱动程序的框架和结构搞得比较清楚了，具体是下面三篇博文。
http://iyenn.com/rec/1709451.html
http://iyenn.com/rec/1709535.html
http://iyenn.com/rec/1709540.html
所以，本文重点去关注硬件层面的实现，也就是文件board_fire_imx6ull-pro.c中的代码。

驱动程序代码虽然略去分析,但是模块初始化函数中注册驱动程序的方法和之前的有所不同【函数register_chrdev()的介绍】

led_init函数的代码如下：

static int __init led_init(void)
{
	int err;
	int i;

	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	major = register_chrdev(0, "imx6ull_led", &led_drv);  /* /dev/led */


	led_class = class_create(THIS_MODULE, "imx6ull_led_class");
	err = PTR_ERR(led_class);
	if (IS_ERR(led_class)) {
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "led");
		return -1;
	}

	p_led_opr = get_board_led_opr();

	for (i = 0; i < p_led_opr->num; i++)
		device_create(led_class, NULL, MKDEV(major, i), NULL, "imx6ull_led%d", i); /* /dev/imx6ull_led0,1,... */


	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

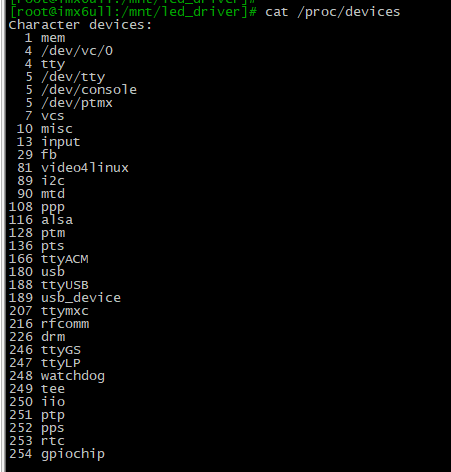

从中我们可以看出，在整个设备的注册过程中，并没有用到博文 http://iyenn.com/rec/1709451.html中提到的函数alloc_chrdev_region、cdev_init、cdev_add，也没有像博文http://iyenn.com/rec/1709540.html那样去使用函数alloc_chrdev_region、cdev_init、cdev_add，而是使用了快速注册函数register_chrdev完成这几个函数的功能，下面是其详细介绍：

register_chrdev 是 Linux 驱动程序开发中用于注册字符设备的函数。它的主要作用是向内核注册一个字符设备，从而允许用户空间程序通过设备文件与驱动程序交互。

register_chrdev函数原型

int register_chrdev(unsigned int major, const char *name, const struct file_operations *fops);
  • 1

参数详解

  1. major
    指定设备的主设备号。如果为 0，内核会自动分配一个主设备号，并返回分配的值。主设备号用于区分设备的类别。

  2. name
    主设备号对应的驱动程序的名称，用于标识主设备号(调试时使用,内核实际上没有用到)。可以通过 /proc/devices 文件查看注册的驱动程序和对应的主设备号，相当于rc = alloc_chrdev_region(&devid, 0, 1, "hello");中的第4个参数 "hello"。

  3. fops
    指向 struct file_operations 的指针，用于定义该字符设备支持的操作集。例如，open、read、write 等函数。

返回值

  • 如果成功，返回分配的主设备号（major 参数）。
  • 如果失败，返回一个负数错误码。

示例代码

int major;
struct file_operations led_drv = {
    .owner = THIS_MODULE,
    .open = led_open,
    .release = led_release,
    .write = led_write,
};

major = register_chrdev(0, "imx6ull_led", &led_drv);
if (major < 0) {
    printk(KERN_ERR "Failed to register device: %d\n", major);
    return major;
}
printk(KERN_INFO "Registered device with major number %d\n", major);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14

解释

  1. register_chrdev(0, "imx6ull_led", &led_drv)

    • 0: 让内核自动分配一个主设备号。
    • "imx6ull_led": 驱动程序名称(主设备号用来找到驱动程序)，便于识别。
    • &led_drv: 定义字符设备操作的函数指针集合。

  2. struct file_operations led_drv
    包含设备的操作方法，例如 open、release 和 write。这些方法在应用程序访问设备时被调用。

  3. 返回的主设备号
    如果注册成功，major 变量会保存分配的主设备号，可以用于创建设备节点。例如：

    mknod /dev/imx6ull_led c <major> 0
    • 1

  4. 错误检查
    如果注册失败，打印错误信息并返回错误码。

卸载驱动时对应的函数

在卸载驱动时，需要调用 unregister_chrdev 注销设备：

unregister_chrdev(major, "imx6ull_led");
  • 1

小结

register_chrdev 是字符设备驱动程序中快速注册设备的方法。尽管较为简单，但在复杂场景中可能不够灵活，因此通常在学习或简单驱动开发中使用，推荐更复杂的场景使用 cdev 和 alloc_chrdev_region。

在硬件层面操作的代码的分析(board_fire_imx6ull-pro.c中的代码)

定义用于存储寄存器映射地址值的指针

static volatile unsigned int *CCM_CCGR1                              ;
static volatile unsigned int *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
static volatile unsigned int *GPIO5_GDIR                             ;
static volatile unsigned int *GPIO5_DR                               ;
  • 1
  • 2
  • 3
  • 4

关键字volatile的含义

这些定义里面首先要理解关键字volatile的含义，详细解释请参见我的另一篇博文：
http://iyenn.com/rec/1709541.html

LED控制初始化操作函数board_demo_led_init分析

源代码

static int board_demo_led_init (int which) /* 初始化LED, which-哪个LED */
{
    unsigned int val;

    //printk("%s %s line %d, led %d\n", __FILE__, __FUNCTION__, __LINE__, which);
    if (which == 0)
    {
        if (!CCM_CCGR1)
        {
            CCM_CCGR1                               = ioremap(0x20C406C, 4);
            IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = ioremap(0x2290014, 4);
            GPIO5_GDIR                              = ioremap(0x020AC000 + 0x4, 4);
            GPIO5_DR                                = ioremap(0x020AC000 + 0, 4);
        }

        /* GPIO5_IO03 */
        /* a. 使能GPIO5
         * set CCM to enable GPIO5
         * CCM_CCGR1[CG15] 0x20C406C
         * bit[31:30] = 0b11
         */
        *CCM_CCGR1 |= (3<<30);

        /* b. 设置GPIO5_IO03用于GPIO
         * set IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3
         *      to configure GPIO5_IO03 as GPIO
         * IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3  0x2290014
         * bit[3:0] = 0b0101 alt5
         */
        val = *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
        val &= ~(0xf);
        val |= (5);
        *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = val;


        /* b. 设置GPIO5_IO03作为output引脚
         * set GPIO5_GDIR to configure GPIO5_IO03 as output
         * GPIO5_GDIR  0x020AC000 + 0x4
         * bit[3] = 0b1
         */
        *GPIO5_GDIR |= (1<<3);
    }

    return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45

ioremap函数分析

相关代码如下：

CCM_CCGR1                               = ioremap(0x20C406C, 4);
IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = ioremap(0x2290014, 4);
GPIO5_GDIR                              = ioremap(0x020AC000 + 0x4, 4);
GPIO5_DR                                = ioremap(0x020AC000 + 0, 4);
  • 1
  • 2
  • 3
  • 4

这些代码显然就是把寄存器的物理地址映射到Linux的虚拟地址中，在前面的博文
IMX6ULL开发板基础实验:Framebuffer驱动程序的简单应用实例代码详细分析中，用到了函数mmap，也是把地址映射到虚拟地址，不同的是mmap映射的是设备的内存，而这里咱们需要映射的是CPU的物理地址。
对于函数mmap的讲解详见我的另一篇博文
嵌入式Linux开发中的内存映射函数mmap详解？什么叫内存映射？什么叫对设备的显式和隐式读写操作？什么叫程序的虚拟内存？

对这里遇到的函数 ioremap()的详细分析，见博文 http://iyenn.com/rec/1709542.html

GPIO操作的第01步：使能对应GPIO口的时钟(CCGR寄存器)

GPIO操作的第01步例是使能对应GPIO口的时钟。

相关的控制模块是CCM(Clock Controller Module-时钟控制模块) 。

首先我们要知道我们要操作哪个GPIO口。

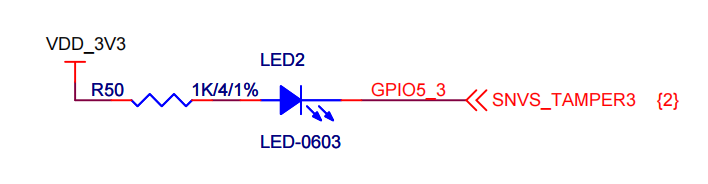

从下面这幅开发板的原理图截图我们可以知道：
在这里插入图片描述
我们需要操作的对象是第5组GPIO口的第3个GPIO口，即GPIO5_IO03，别人的经验告诉我们GPIO的时钟信号由CCM(Clock Controller Module)寄存器控制，所以去IMX6ULL的的操作手册中去查找相关的CCM(Clock Controller Module)寄存器，不妨直接在手册中搜索“gpio5”，发现有下面的内容：
在这里插入图片描述
点击一看，发现正是CCM模块中的内容：
在这里插入图片描述

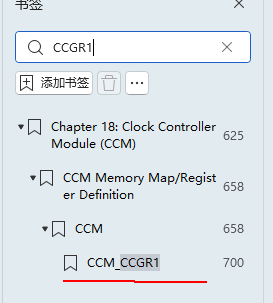

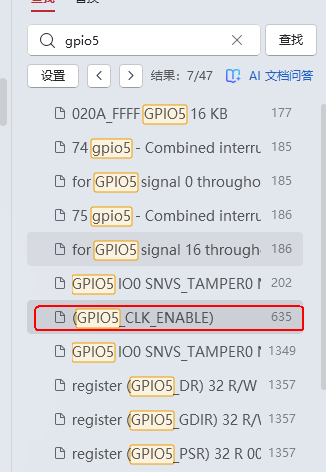

上面红框中的内容显示GPIO5的时钟控制为CCGR1[CG15]，即CCGR1寄存器的CG15位，然后我们就去查CCGR1寄存器，先搜索PDF左边的书签：
在这里插入图片描述
通过PDF的书签搜索到了，点击查看：
在这里插入图片描述

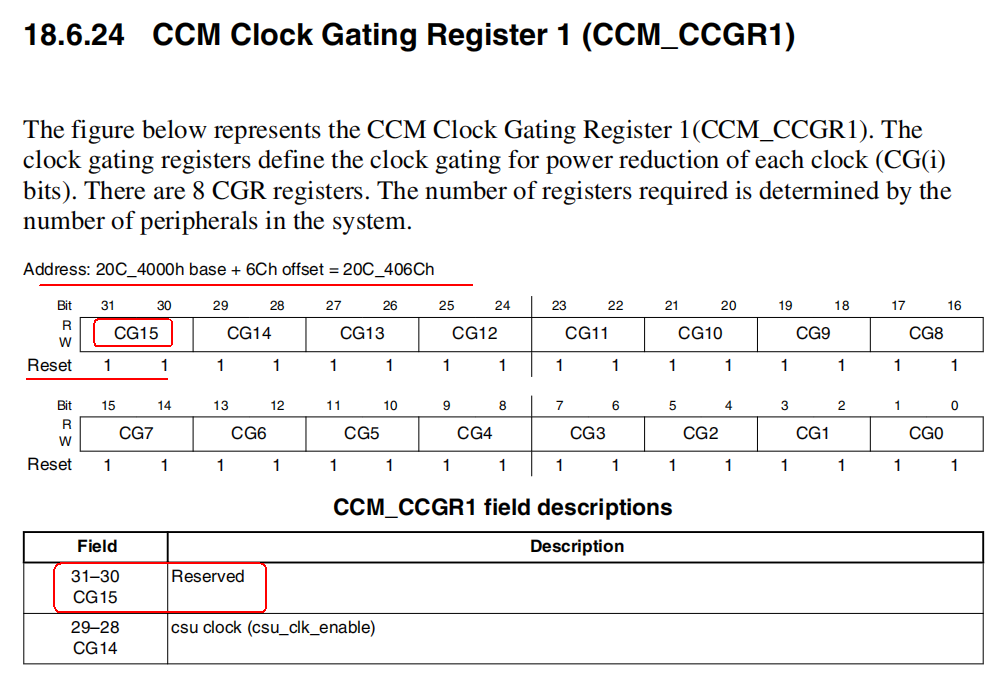

从这幅截图中我们可以看出，CG15位是指CCGR1寄存器的第30位和31位，其初始值为11，但在Description描述中却为Reserved，Reserved的意思是保留未用的意思，那这样看来，这个操作手册有点前后矛盾了，可能是文档的疏漏吧，别人的经验告诉我们，其实这两位就是控制GPIO5的时钟的，具体意义如下：

  • 00: 时钟关闭。
  • 01: 时钟仅在硬件需要时使能。
  • 10: 时钟保留，通常不用。
  • 11: 时钟始终使能。

这里它的Reset值为11，说明它默认就是使能的，所以其实这里不需要设置，不过为了程序的健壮性和兼容性，有可能这个系列别的CPU需要设置嘛，所以不忍这里也设置一下其值。

从上面这幅截图我们还可以看出，CCGR1的物理地址为20C_406Ch，即20C406C，这样我们就获得了其物理地址，所以便可以写出下面的代码了：

CCM_CCGR1 = ioremap(0x20C406C, 4);

/* GPIO5_IO03 */
/* a. 使能GPIO5的时钟信号
 * set CCM to enable GPIO5
 * CCM_CCGR1[CG15] 0x20C406C
 * bit[31:30] = 0b11
 */
*CCM_CCGR1 |= (3<<30);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

注意：*CCM_CCGR1 |= (3<<30);只设置了31位和32位为1，寄存器别的位的值没有变 ，这个或运算表达式应该是比较好懂的。

GPIO操作的第02步：设置对应的GPIO口引脚为GPIO功能，而不是别的复用功能【IOMUXC相关的寄存器】

在这里，我们需要设置GPIO5_IO03，即第5组GPIO口的第3个引脚为输出功能。

别人的经验告诉我们，这涉及到 IOMUXC（I/O Multiplex Controller），所以去书签中搜索IOMUXC

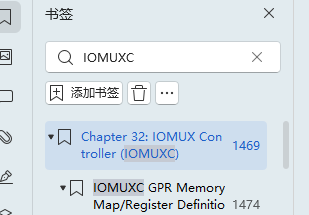

在这里插入图片描述
可见是第32章的内容，所以就浏览这一章的内容，然后浏览起来才一个麻烦，不妨借助搜索引擎或chatgpt，找到最有可能的寄存器，然后去操作手册中去确认。

问chatgpt:
我想去控制IMX6ULL的GPIO5的第3个引脚为GPIO功能，该设置IOMUXC中的哪个寄存器？

回答：
在 IMX6ULL 中，控制 GPIO5 的第 3 个引脚（GPIO5_IO03） 为 GPIO 功能时，需要设置 IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 寄存器。

寄存器名称与地址

  • 寄存器名称：IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3
  • 寄存器地址：0x2290014

寄存器功能说明
该寄存器用于控制引脚 SNVS_TAMPER3（复用为 GPIO5_IO03）的复用功能。寄存器的低 4 位（bit[3:0]）决定该引脚的功能。

复用模式设置
为了将引脚配置为 GPIO 功能，需要将低 4 位设置为 0101（ALT5 模式）：

  • 低 4 位值说明：
    • 0000（ALT0）：复用为主功能（例如某外设）。
    • 0101（ALT5）：复用为 GPIO 功能。

chatgpt说是寄存器IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3的低 4 位（bit 3:0）决定该引脚的功能，并且说这个寄存器的物理地址为0x2290014。

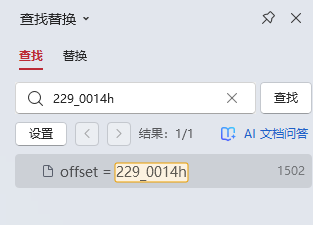

我们可以搜索TAMPER3，也可以按操作手册的格式搜索地址229_0014h，去找到操作手册中对应的内容（从下面的截图来看，还是搜索地址是最精确的）：
在这里插入图片描述

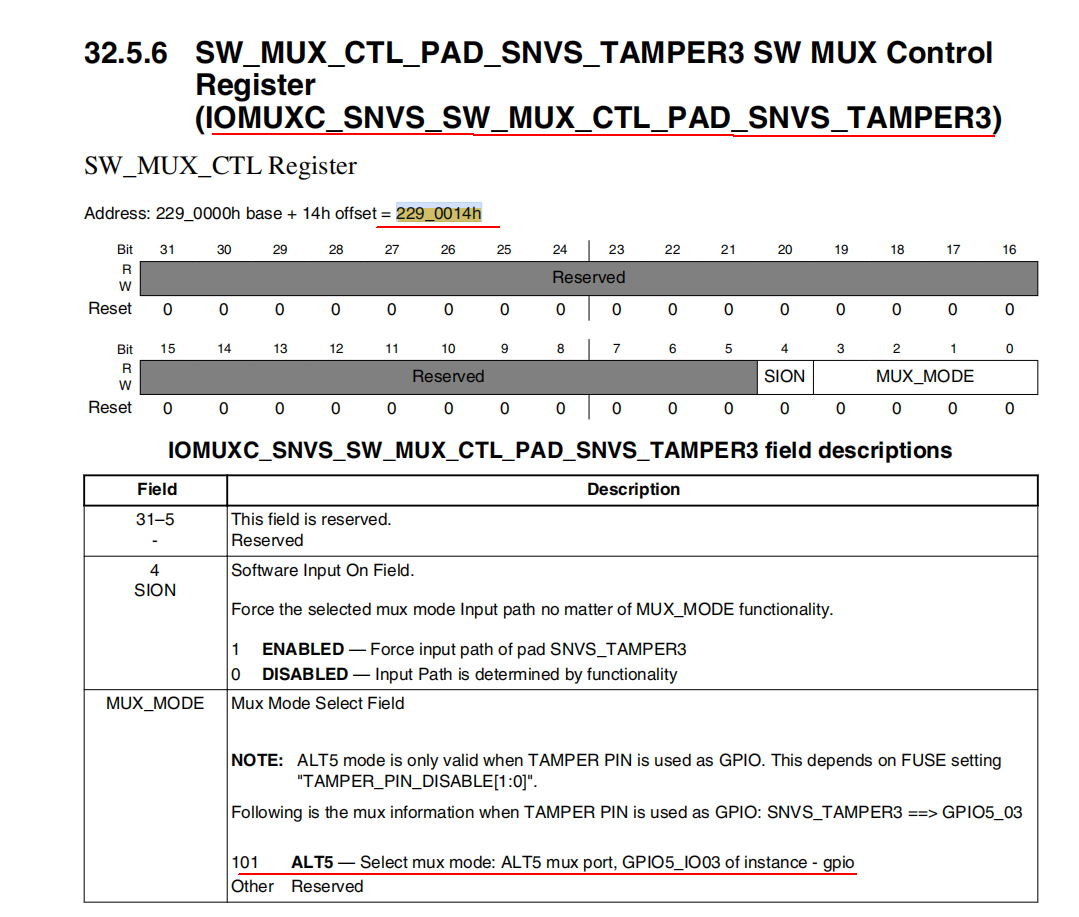

对应的内容为：
在这里插入图片描述
注意，这个寄存器的第3位SION的意义如下：
在 IMX6ULL 的 IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 寄存器中，第3 位（SION）用于控制引脚的输入路径是否始终有效。
以下是详细说明：

SION 位的作用

  1. 名称：

    • SION: Software Input On

  2. 位置：

    • 寄存器的第 3 位（从 0 开始计数）。

  3. 功能描述：

    • 0：正常模式（默认值）。
      • 引脚的输入路径根据复用功能（MUX_MODE）的设置和引脚状态进行控制。
    • 1：强制输入模式。
      • 无论复用功能（MUX_MODE）的设置如何，始终保持引脚的输入路径打开。

  4. 影响：

    • 在复用为 GPIO 功能时，如果引脚仅用于输出，可以关闭输入路径（即 SION = 0），以节省功耗。
    • 如果引脚需要作为输入或具有输入功能（如读取状态、实现中断等），需要打开输入路径（即 SION = 1）。

SION 位的使用场景

  • GPIO 作为输入引脚：
    如果引脚配置为 GPIO 输入，或者需要读取引脚的状态，必须将 SION 设置为 1，确保输入路径打开。

  • GPIO 作为输出引脚：
    如果引脚仅用作 GPIO 输出，可以将 SION 设置为 0，避免不必要的输入路径开销。

  • 复用其他功能时：

    • 某些复用功能（如 UART、I2C 等）可能需要强制打开输入路径，即设置 SION = 1。
    • 如果复用功能本身不需要输入，通常可以关闭 SION（设置为 0）。

从上面的截图中可以看出，chatgpt是对的，所以可以写出下面的代码：

IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = ioremap(0x2290014, 4);

/* b. 设置GPIO5_IO03用于GPIO
 * set IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3
 *      to configure GPIO5_IO03 as GPIO
 * IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3  0x2290014
 * bit[3:0] = 0b0101 alt5
 */
val = *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
val &= ~(0xf);
val |= (5); //5的二进制表示为0101
*IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = val;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12

其中val &= ~(0xf);的作用是清零低 4 位，防止之前的值对当前配置产生干扰。
其清零低4位的详细过程如下

  1. 位操作分析：

    • 0xf 的二进制表示是 0000 1111，表示低 4 位全为 1。
    • ~(0xf) 进行按位取反后，结果是 1111 0000，即低 4 位全为 0，其他位全为 1。

  2. 与运算（&）：

    • val &= ~(0xf); 等价于 val = val & ~(0xf);
    • 这会将 val 的低 4 位强制清零，同时保留其他位的原始值。

  3. 效果：
    假设 val 的原始值为 0b1011_1111，执行 val &= ~(0xf); 后：

    原始值: 1011 1111
~(0xf): 1111 0000
按位与: 1011 0000
    • 1
    • 2
    • 3

    结果是 0b1011_0000，即低 4 位清零，其他位保持不变。

GPIO操作的第03步：设置对应的GPIO口为输出引脚(IO口中的Output)【GDIR寄存器】

还是按第02步中的方法，直接先问chatgpt，然后再去手册中查阅。

问：已经设置好了IMX6ULL的GPIO5的第3个引脚为GPIO功能，现在想把它设为output，该设置哪个寄存器，怎么设置？

在 IMX6ULL 中，将 GPIO5 的第 3 个引脚（GPIO5_IO03） 配置为 输出，需要设置 GPIO5_GDIR（GPIO Direction Register） 寄存器。

寄存器名称与地址

  • 寄存器名称：GPIO5_GDIR
  • 寄存器地址：0x020AC004（GPIO5 基地址 0x020AC000 + 偏移 0x4）

寄存器功能说明

  1. GDIR（GPIO Direction Register）：

    • 每个 GPIO 引脚都有一个对应的方向位。
    • 位值：
      • 0：输入（Input）。
      • 1：输出（Output）。

  2. GPIO5_IO03 对应的位：

    • GPIO5 的第 3 个引脚对应 GDIR 寄存器的 第 3 位（bit[3]）。

所以我们去操作手册中搜索20A_C004h，结果没有搜索到结果…

那就去搜索GPIO5_GDIR，有一个结果：

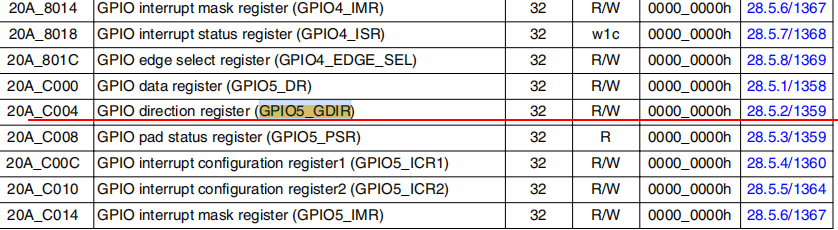

在这里插入图片描述
在这里插入图片描述
从上需截图可以看出，其地址为20AC004，所以以后我们第一次搜索地址的时候如果找不到结果，不妨去掉最后的h再试
最后面的蓝色的字表明了详细介绍是在多少页，我们可以看到是在1359页。

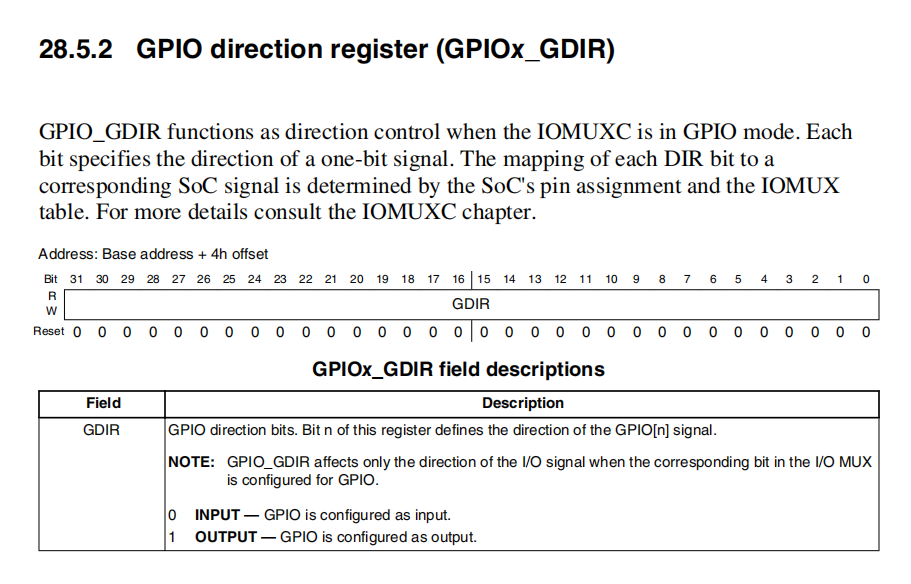

在这里插入图片描述
这个介绍是个通用的介绍，从中我们可以看出你要操作某个组的GPIO的第几个GPIO口，就设置哪个位，比如我要操作GPIO5的第3位，我就去设置GPIO5_GDIR的第3位就行了，当值为0时是输入口，当值为1时为输出口。
据此，可以写出代码如下：

GPIO5_GDIR = ioremap(0x020AC000 + 0x4, 4);

/* b. 设置GPIO5_IO03作为output引脚
 * set GPIO5_GDIR to configure GPIO5_IO03 as output
 * GPIO5_GDIR  0x020AC000 + 0x4
 * bit[3] = 0b1
 */
*GPIO5_GDIR |= (1<<3);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

GPIO操作的第04步：找到对应的GPIO口的数据寄存器并映射到虚拟地址空间【(GPIOx_DR寄存器】

先要找到目标寄存器，还是先问chatgpt，然后去应证。

问：现在我把GPIO5_IO03已经设为输出引脚了，我到哪个寄存器中去设置它的输出值？

在 IMX6ULL 中，GPIO5_IO03 配置为输出引脚后，设置其输出值需要操作 GPIO5 的数据寄存器 GPIO5_DR（GPIO Data Register）。

GPIO5_DR 寄存器

  1. 寄存器名称：GPIO5_DR
  2. 寄存器地址：0x020AC000（GPIO5 基地址 0x020AC000）。
  3. 功能描述：
    • 用于设置 GPIO 引脚的输出值。
    • 每个 GPIO 引脚对应寄存器中的一位：
      • 0：引脚输出低电平。
      • 1：引脚输出高电平。
    • 对于 GPIO5_IO03，对应 GPIO5_DR 的第 3 位（bit[3]）。

设置 GPIO 输出值的方法

  1. 将引脚输出低电平：

    • 清除 GPIO5_DR 的第 3 位（bit[3]）。
      *GPIO5_DR &= ~(1 << 3);
      • 1

  2. 将引脚输出高电平：

    • 设置 GPIO5_DR 的第 3 位（bit[3]）。
      *GPIO5_DR |= (1 << 3);
      • 1

完整代码示例
以下是将 GPIO5_IO03 输出高电平或低电平的代码：

#define GPIO5_BASE  (0x020AC000)   // GPIO5 基地址
#define GPIO5_DR    (GPIO5_BASE + 0x0) // GPIO5_DR 寄存器地址

void set_gpio5_io03_output_value(int value)
{
    volatile unsigned int *dr;
    unsigned int val;

    // 映射 GPIO5_DR 寄存器
    dr = ioremap(GPIO5_DR, 4);
    if (!dr) {
        printk("Failed to ioremap GPIO5_DR register\n");
        return;
    }

    // 读取当前 GPIO5_DR 的值
    val = readl(dr);

    if (value) {
        // 设置 GPIO5_IO03 输出高电平 (bit[3] = 1)
        val |= (1 << 3);
    } else {
        // 设置 GPIO5_IO03 输出低电平 (bit[3] = 0)
        val &= ~(1 << 3);
    }

    // 写回 GPIO5_DR 寄存器
    writel(val, dr);

    // 解除映射
    iounmap(dr);
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32

注意事项

  1. 引脚功能：

    • 确保 GPIO5_IO03 已经通过 IOMUXC 配置为 GPIO 功能。
    • 确保 GPIO5_IO03 的方向已设置为输出（通过 GPIO5_GDIR 配置）。

  2. 输出控制的实际效果：

    • 输出低电平：物理引脚拉低，输出电压为 0V。
    • 输出高电平：物理引脚拉高，输出电压为供电电压（通常为 3.3V 或 1.8V，具体取决于硬件设计）。

接下来，我们去手册中应证一下，看下chatgpt说的对不对，搜索020A_C000…
只找到下面这个结果：

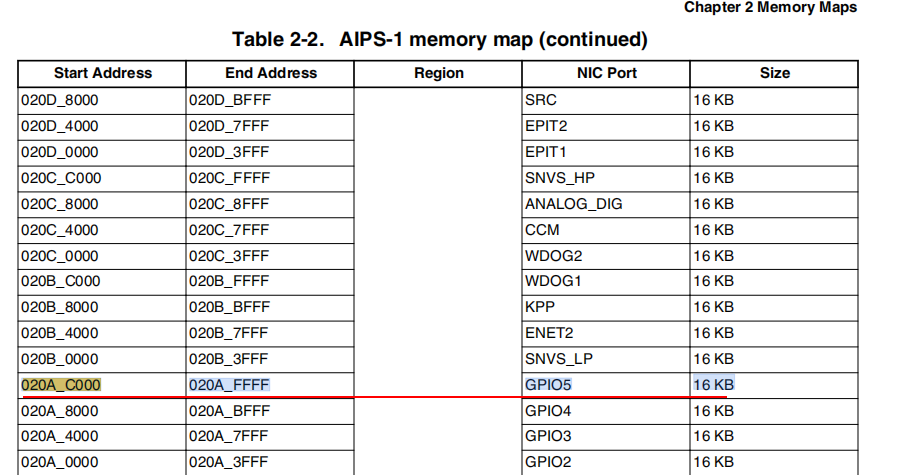

在这里插入图片描述
看不出什么，只知道这个地址与GPIO5有关…
再继续搜索书签：GPIO5_DR 也没有结果
全文搜索 GPIO5_DR，有了：

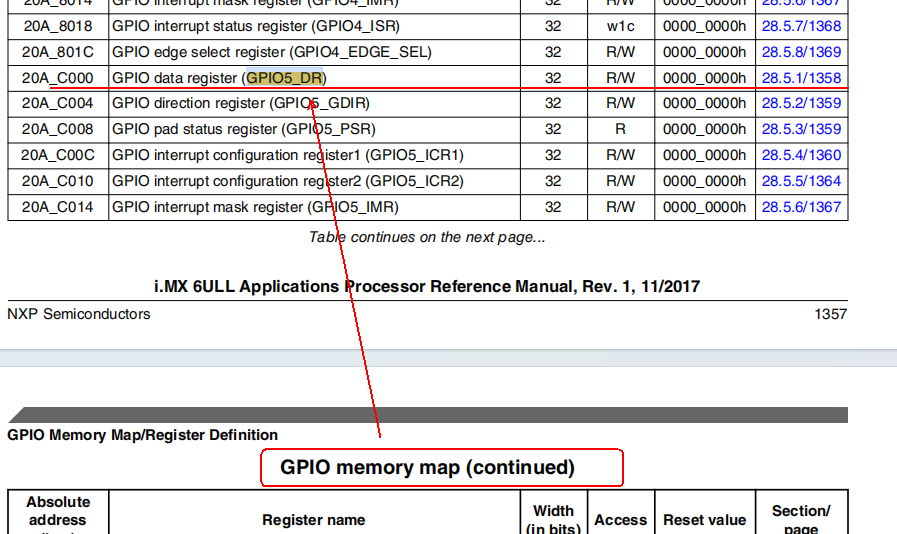

在这里插入图片描述

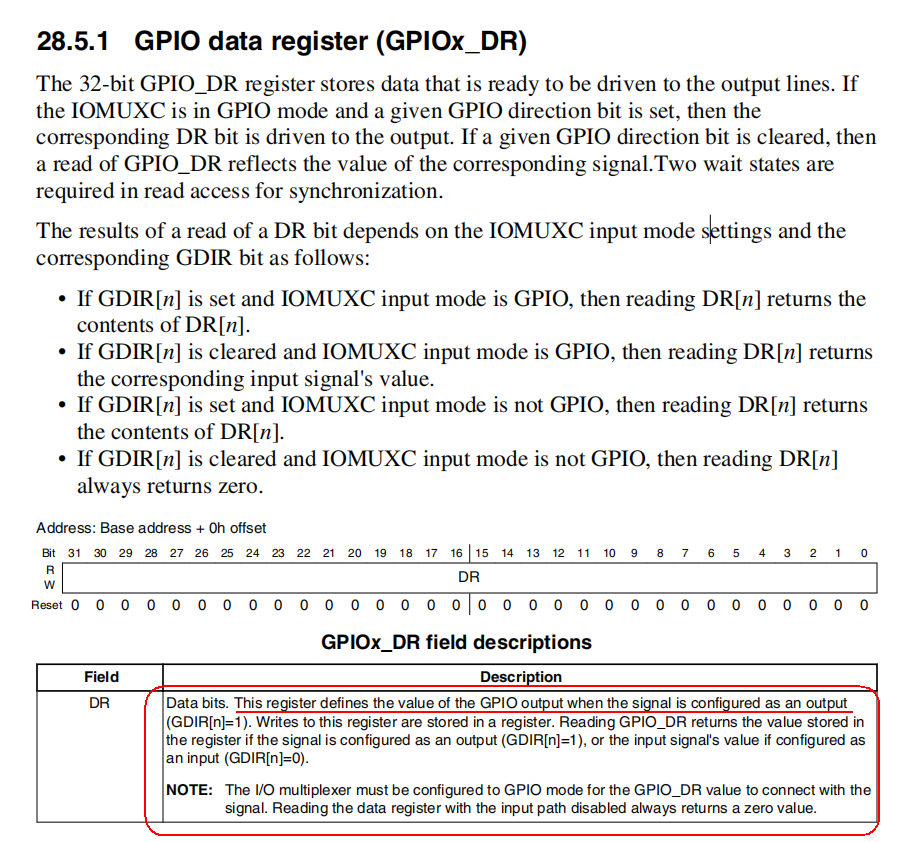

可见，其物理地址为 20A_C000 详细介绍在1358页的28.5.1节：
在这里插入图片描述
可见你要使GPIO5_IO03输出0和1，只需要写GPIO5_DR的第3位就行了。
所以可以写出下面的代码：

 GPIO5_DR = ioremap(0x020AC000 + 0, 4);

/* b. 设置GPIO5_IO03作为output引脚
 * set GPIO5_GDIR to configure GPIO5_IO03 as output
 * GPIO5_GDIR  0x020AC000 + 0x4
 * bit[3] = 0b1
 */
*GPIO5_GDIR |= (1<<3);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

LED控制函数board_demo_led_ctl分析

源代码如下：

static int board_demo_led_ctl (int which, char status) /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
{
    //printk("%s %s line %d, led %d, %s\n", __FILE__, __FUNCTION__, __LINE__, which, status ? "on" : "off");
    if (which == 0)
    {
        if (status) /* on: output 0*/
        {
            /* d. 设置GPIO5_DR输出低电平
             * set GPIO5_DR to configure GPIO5_IO03 output 0
             * GPIO5_DR 0x020AC000 + 0
             * bit[3] = 0b0
             */
            *GPIO5_DR &= ~(1<<3);
        }
        else  /* off: output 1*/
        {
            /* e. 设置GPIO5_IO3输出高电平
             * set GPIO5_DR to configure GPIO5_IO03 output 1
             * GPIO5_DR 0x020AC000 + 0
             * bit[3] = 0b1
             */
            *GPIO5_DR |= (1<<3);
        }

    }
    return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27

这个代码就没啥好说了，只要清楚了LED控制的初始化函数board_demo_led_init，这里理解起来就很简单了。

LED控制的关闭函数(释放内存映射)

static int board_demo_led_close(int which) /* whice表示具体是要操作哪个LED*/
{
    if (which == 0)
    {
        if (CCM_CCGR1) {
            iounmap(CCM_CCGR1);
            CCM_CCGR1 = NULL;
        }
        if (IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3) {
            iounmap(IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3);
            IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = NULL;
        }
        if (GPIO5_GDIR) {
            iounmap(GPIO5_GDIR);
            GPIO5_GDIR = NULL;
        }
        if (GPIO5_DR) {
            iounmap(GPIO5_DR);
            GPIO5_DR = NULL;
        }
    }

    return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

这段代码也没啥好说的，只是在释放前先判断下对应的指针是否为NULL，如果不是NULL，再去执行释放操作。这段代码是我自己写的，不是教程中提供的。

Makfile文件的编写

这个Makfile文件和之前的驱动程序的Makefile文件相比(http://iyenn.com/rec/1709540.html)，不同的是这里的驱动程序为两个C文件，具体是board_fire_imx6ull-pro.c和leddrv.c，所以难度相当于增加了，不过大部分Makefile语句还是和(http://iyenn.com/rec/1709540.html)中的代码相同，所以要了解这里的这个Makefile文件，可以先看下(http://iyenn.com/rec/1709540.html)中对Makefile文件的解读。具体来说，你需要打开链接 http://iyenn.com/rec/1709543.html 查看。

具体的Makefile文件的内容如下：

# 使用不同的Linux内核时, 一定要修改KERN_DIR，KERN_DIR代表已经配置、编译好的Linux源码的根目录

KERN_DIR = /home/book/100ask_imx6ull-sdk/Linux-4.9.88

all:
	make -C $(KERN_DIR) M=`pwd` modules
	$(CROSS_COMPILE)gcc -o led_driver_test ledtest.c

clean:
	make -C $(KERN_DIR) M=`pwd` clean
	rm -rf modules.order
	rm -f ledtest

# 参考内核源码drivers/char/ipmi/Makefile
# 要想把a.c, b.c编译成ab.ko, 可以这样指定:
# ab-y := a.o b.o
# obj-m += ab.o

# leddrv.c board_demo.c 编译成 led_driver.ko
led_driver-y := leddrv.o board_fire_imx6ull-pro.o
obj-m	+= led_driver.o
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22

其实关键的就是最后两行语句：

# leddrv.c board_demo.c 编译成 led_driver.ko
led_driver-y := leddrv.o board_fire_imx6ull-pro.o
obj-m	+= led_driver.o
  • 1
  • 2
  • 3

这其实没啥好说的，照这个格式去填写就行了，这里由Linux源码中的Makefile定义的多文件模块构建规则。再比如，如果我要用 leddrv.o 和board_fire_imx6ull-pro.o生成模块文件suwenhao.ko，那我就像下面这样写：

suwenhao-y := leddrv.o board_fire_imx6ull-pro.o
obj-m	+= suwenhao.o
  • 1
  • 2

交叉编译

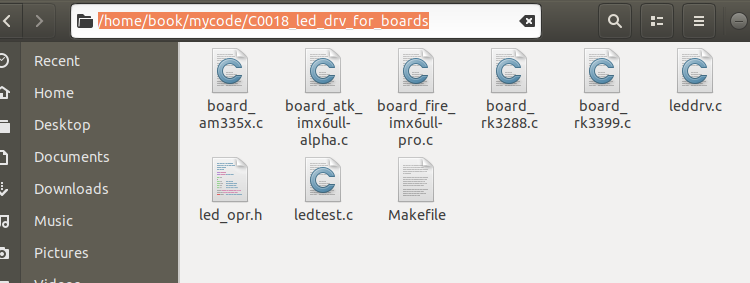

代码复制到Ubuntu中…

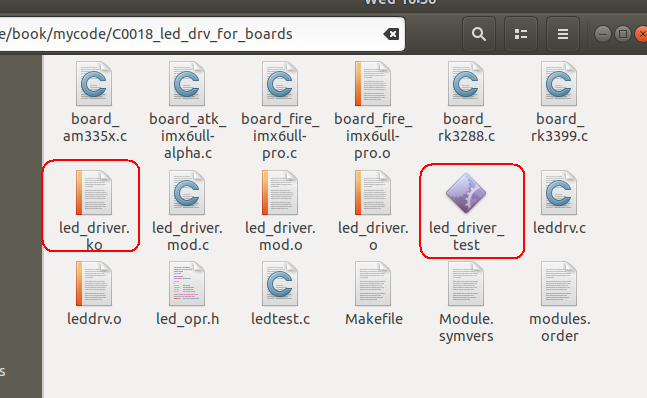

在这里插入图片描述

make
  • 1

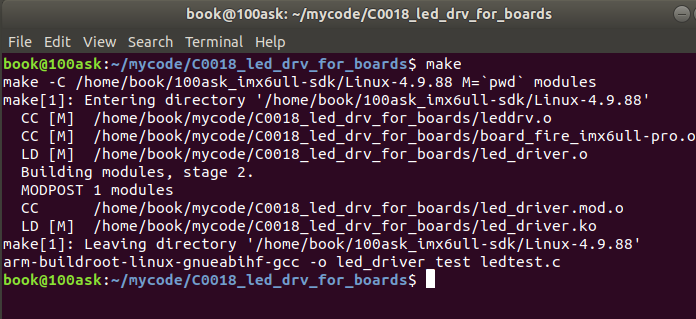

在这里插入图片描述
在这里插入图片描述
复制上面两个红框中的文件到NFS文件系统中以备用…

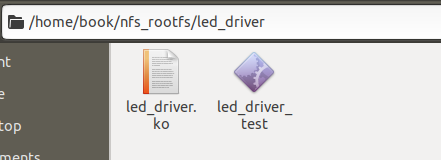

在这里插入图片描述

上板测试

cd /mnt/led_driver
  • 1

加载驱动：

insmod led_driver.ko
  • 1

在这里插入图片描述
运行测试程序：

首先打开LED

./led_driver_test /dev/imx6ull_led0 on
  • 1

在这里插入图片描述
上面打印输出的语句：

[  294.737362] LED driver: resources released.
  • 1

是下面这句代码产生的：
在这里插入图片描述
当主函数执行到close(fd);时例会调用函数led_drv_close。

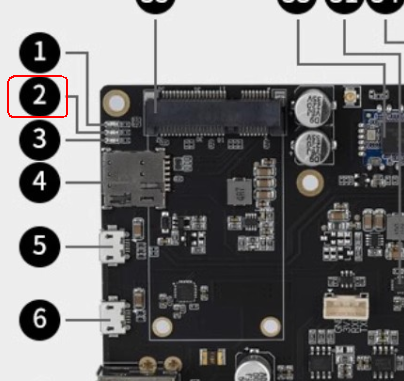

发现板子上编号为2的LED打开了：

在这里插入图片描述
然后关闭LED:

./led_driver_test /dev/imx6ull_led0 off
  • 1

在这里插入图片描述
发现灯关了~

卸载驱动程序模块：

卸载前先看下系统中当前存在的驱动程序模块：

cat /proc/devices
  • 1

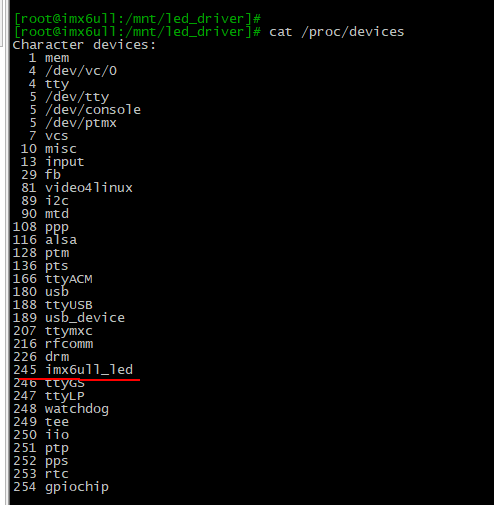

在这里插入图片描述
然后再执行卸载驱动模块的命令：

rmmod led_driver
  • 1

再查看系统中当前存在的驱动程序模块：

cat /proc/devices
  • 1

在这里插入图片描述
发现正常卸载了…

测试结束…一切OK~

附工程压缩文件和PDF文档

工程压缩文件：
https://pan.baidu.com/s/1LzdbQ1LDcAxbv2T7akvnxQ?pwd=ixqv

开发板的原理图文件：
https://pan.baidu.com/s/1CEwPbcNUIicA1HVGwG6e5A?pwd=m9wb
IMX6ULL-CPU芯片的操作手册：
https://pan.baidu.com/s/1hZWmgmvYAA9mvzAHsPiw4g?pwd=eiuh

昊虹嵌入式技术交流群
QQ群名片
注：本文转载自blog.csdn.net的昊虹AI笔记的文章"https://blog.csdn.net/wenhao_ir/article/details/144973219"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
