准备工作

之前已经利用git命令把IMX6ULL开发板的BSP克隆到Ubuntu中了，详情见
http://iyenn.com/rec/1709244.html

之前也已经配置好gcc交叉编译器了,详情见
http://iyenn.com/rec/1709220.html

关于zImage文件、设备树文件(dtb)、内核模块(ko)文件的介绍

关于zImage文件、设备树文件(dtb)、内核模块(ko)文件的详细介绍见：
http://iyenn.com/rec/1709284.html

配置Linux源码

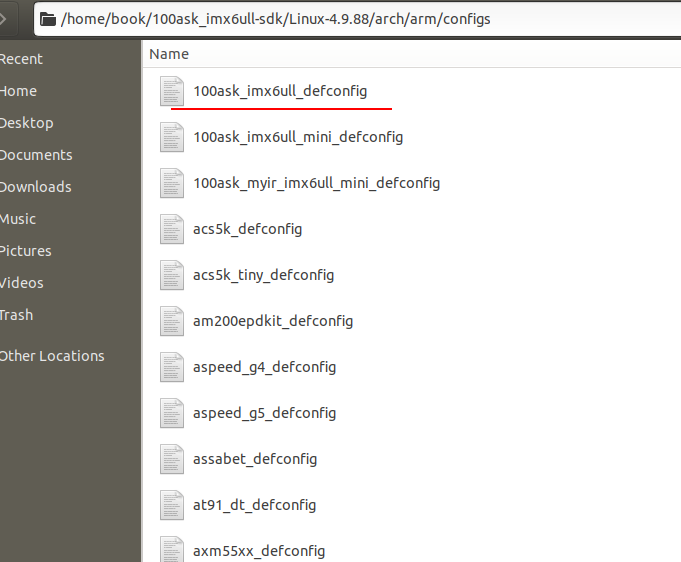

不同的开发板有不同的配置文件，配置文件位于内核源码arch/arm/configs/ 目录，如下图所示：

确认有配置文件100ask_imx6ull_defconfig后，切换到Linux的源码目录：

cd /home/book/100ask_imx6ull-sdk/Linux-4.9.88

• 1

然后执行下面的命令：

make mrproper

• 1

make mrproper 是清理编译环境的命令，用于移除内核源码目录中可能遗留的编译产物和配置文件，确保一个干净的编译环境。

再执行下面的命令：

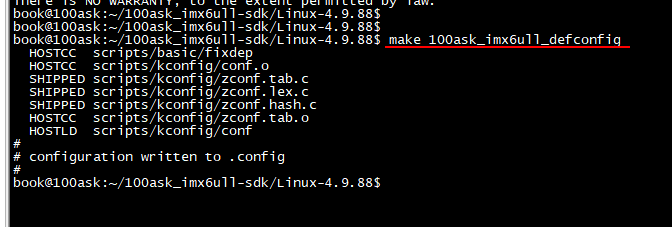

make 100ask_imx6ull_defconfig

• 1

100ask_imx6ull_defconfig 是为特定硬件平台（例如这里的 100ASK IMX6ULL 开发板）提供的预定义配置文件。这个命令会将该设备的默认配置复制到内核源码目录的 .config 文件中，作为后续编译的配置基础。

内核(Kernel)的zImage文件的编译生成

上面的准备工作做好后， 执行生成zImage文件的命令即可生成zImage文件：

make zImage -j4

• 1

-j4 参数指定使用4个线程并行编译以加快速度。
这里要花点时间，我是吃午饭前开始编译，吃完午饭后发现编译结束的，应该花费的时间 5到10分钟吧，注意，CPU负载会比较高，夏天的话注意给CPU做好降温准备后再开始编译。

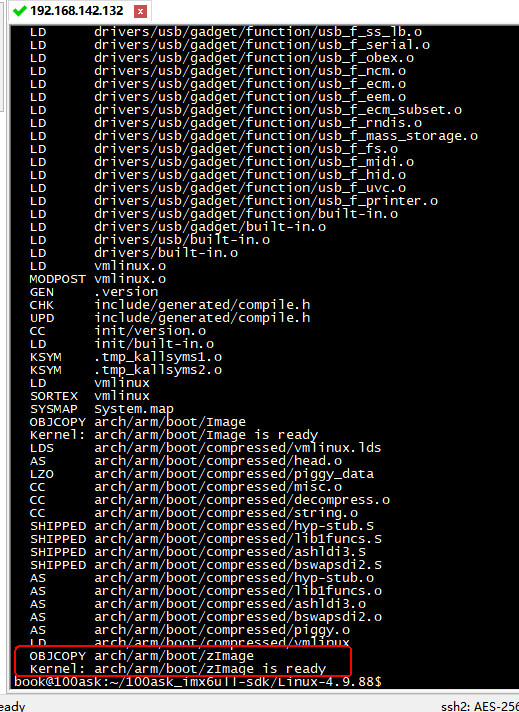

编译完后图如下：

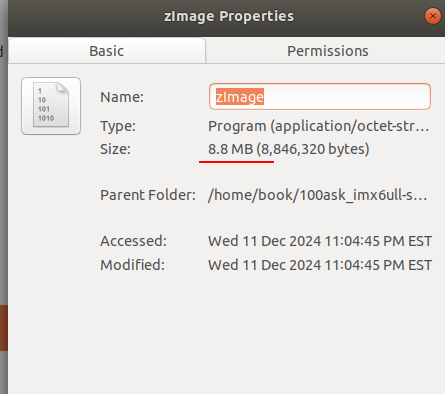

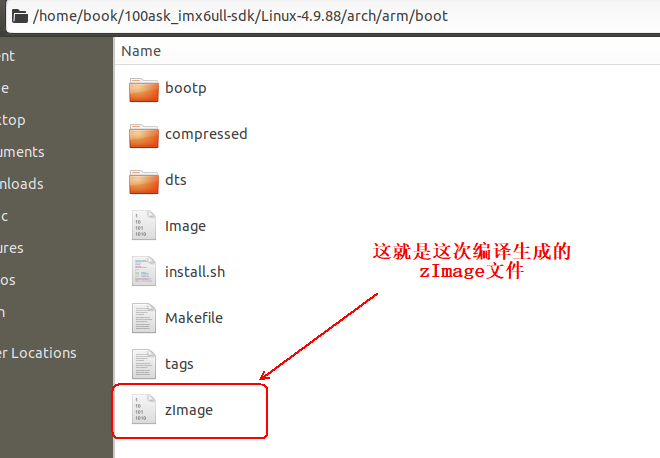

大小只有8.8M

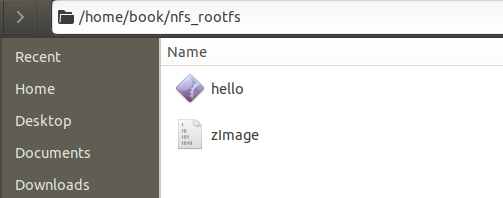

把生成的这个 zImage 文件复制到NFS目录中备用：

cp arch/arm/boot/zImage ~/nfs_rootfs

• 1

设备树文件(dtb)的编译生成

编译完成 zImage 后才可编译设备树文件，编译命令如下：

同样要先进入Linux的源码目录：

cd /home/book/100ask_imx6ull-sdk/Linux-4.9.88

• 1

然后执行下面这条命令：

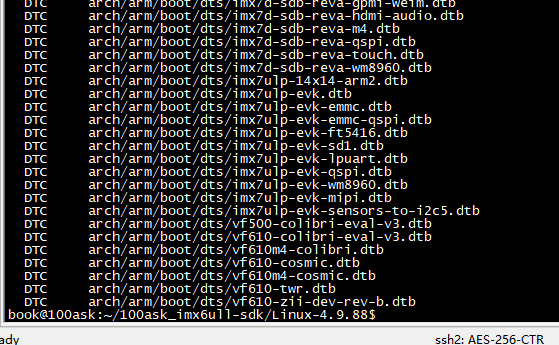

make dtbs

• 1

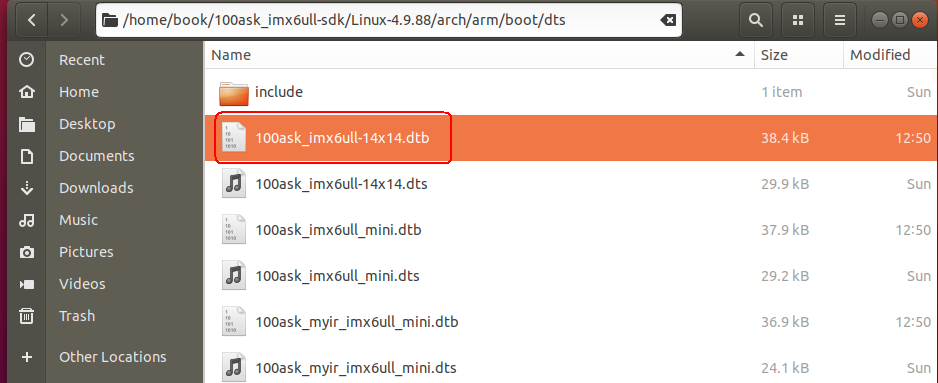

生成的dtb文件位于/arm/boot/dts/100ask_imx6ull-14x14.dtb中。
绝对路径：/home/book/100ask_imx6ull-sdk/Linux-4.9.88/arch/arm/boot/dts

注意：上图中的dts就是设备树文件的源码。
把生成的这个文件 100ask_imx6ull-14x14.dtb 复制到NFS目录中备用：

cp arch/arm/boot/dts/100ask_imx6ull-14x14.dtb ~/nfs_rootfs

• 1

编译内核模块并安装内核模块到指定的目录

同样要先进入Linux的源码目录：

cd /home/book/100ask_imx6ull-sdk/Linux-4.9.88

• 1

用下面这条命令编译内核模块：

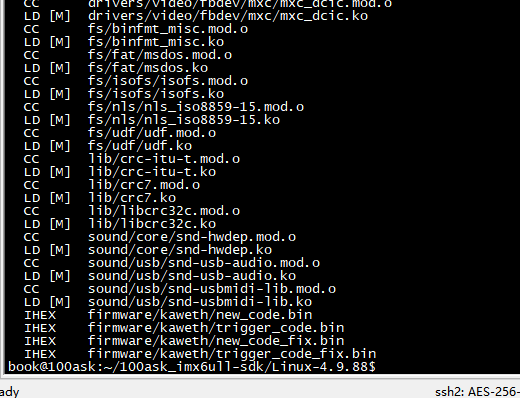

make modules

• 1

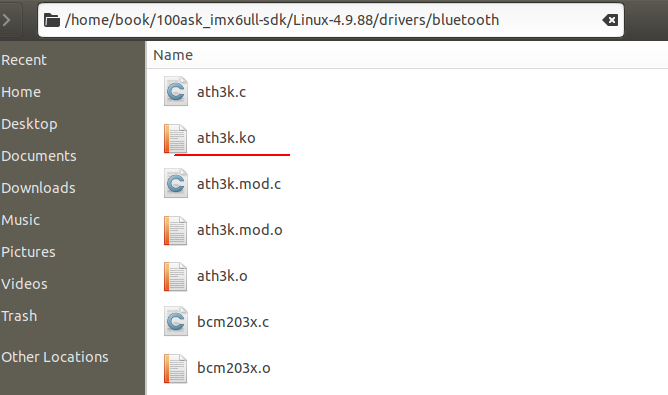

使用 make modules 生成的 Linux 内核模块通常存储在 Linux 源代码树中的各个子目录下，根据模块对应的功能和分类决定具体位置。一般情况下，模块生成的 .ko 文件（Kernel Object 文件）会出现在以下目录中：

• drivers/：驱动程序模块，例如网卡、显卡、存储设备驱动等。

  • 示例：drivers/net/，drivers/gpu/，drivers/usb/。

• fs/：文件系统模块，例如 ext4、xfs、nfs 等文件系统支持。

  • 示例：fs/ext4/，fs/nfs/。

• net/：网络相关模块，例如 TCP/IP 协议栈的扩展。

• arch/：与特定架构相关的模块，例如 ARM、x86 架构的特定硬件支持。

• sound/：与音频设备相关的模块。

• crypto/：与加密算法或安全相关的模块。

• lib/：通用的库模块，例如压缩算法支持等。

模块的生成路径与它们在源码目录中的位置是一致的。例如：

• 如果模块的源代码文件是 drivers/net/ethernet/e1000/e1000_main.c，则编译生成的模块会在对应的 drivers/net/ethernet/e1000/ 目录中。

面对这些分散的模块文件，我们怎么办呢？此时就要使用make modules_install命令来安装它们到指定的目录了，这里我们把安装位置设为/home/book/nfs_rootfs/，命令如下：

make ARCH=arm INSTALL_MOD_PATH=/home/book/nfs_rootfs modules_install

• 1

这里要说明下参数“ARCH=arm”的作用，它是告诉make modules_install命令我的目标架构是什么，从而确保模块被安装到与目标架构相关的正确目录，如果没有设置 ARCH=arm，它有可能会尝试将模块安装到默认的目录（如 /lib/modules/x86_64/）。
那这里有问题了，为什么我在执行模块编译命令“make modules”时没有加上这个参数呢？那是因为我在准备工作中已经把配置文件写好。

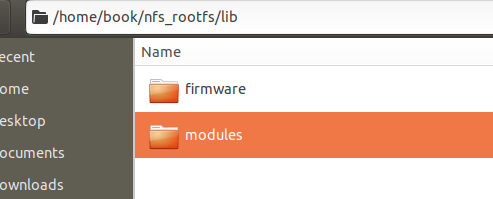

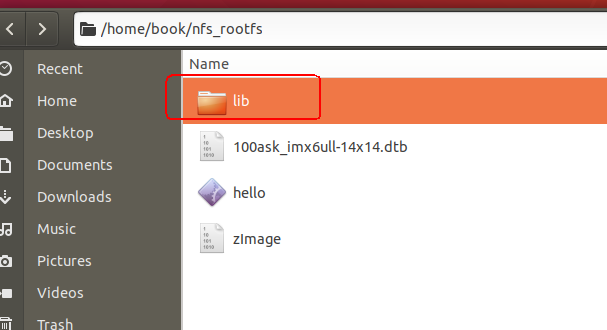

执行完成后，在目录/home/book/nfs_rootfs下成了lib目录及相关的子目录：

安装内核(Kernel)zImage文件、设备树文件(dtb)、内核模块(ko)文件到开发板上

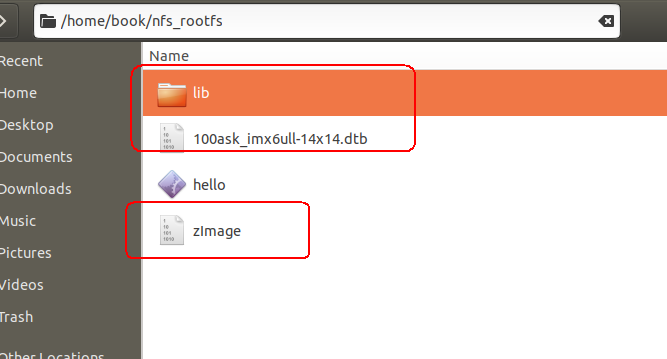

通过上面的品作，NFS文件下已经有下图红框中圈着的三个文件或目录了。

接下来我们通过挂载NFS文件的方式，将这些文件传到开发板的Linux系统的对应目录下，从而完成内核的更新。

传这些文件之前先确认开发板的根目录上有下面这些目录：

/boot
/lib

• 1
• 2

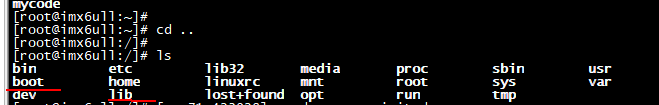

打开串口，启动开发板，执行下面的命令：

cd ..
ls

• 1
• 2

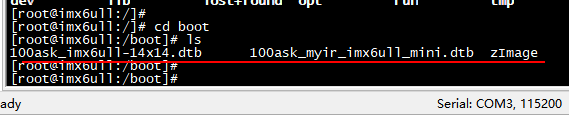

我们再看下当前boot目录中有哪些文件：

cd /boot
ls

• 1
• 2

可见是存在内核zImage文件和设备树100ask_imx6ull-14x14.dtb文件的，我们现在是要把自己编译得到的覆盖掉之前的。

再看lib目录下有哪些文件：

cd /lib
ls

• 1
• 2

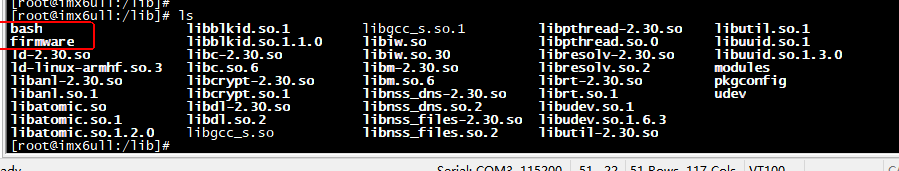

可见，里面是已经有目录bash和firmware的，我们现在是要把自己编译得到的模块库覆盖掉之前的。

然后测试一下开发板和Ubuntu中能不能互相Ping通，具体怎么Ping，详情见 http://iyenn.com/rec/1709532.html

能互相Ping通后再在开发板中挂载NFS文件：

mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt

• 1

挂载好后首先复制zImage文件，命令如下：

cp /mnt/zImage /boot/

• 1

然后是复制设备树文件(dtb)，命令如下：

cp /mnt/100ask_imx6ull-14x14.dtb /boot/

• 1

最后是复制模块ko文件，命令如下：

cp /mnt/lib/modules /lib/ -rfd

• 1

上面命令中的参数-rfd是什么意思？
在 Linux 的 cp 命令中，选项 -rfd 实际上是组合了多个选项的写法，用来指定 cp 命令的行为。我们可以分解并逐一解释每个选项的含义：
1. -r

• 全称：--recursive
• 含义：递归复制目录及其内容。
• 作用：如果源路径是一个目录，cp 会递归地复制该目录下的所有内容，包括子目录及文件。

2. -f

• 全称：--force
• 含义：强制覆盖目标文件。
• 作用：
  • 如果目标文件已存在，cp 会覆盖它而不会提示。
  • 如果目标文件无法写入（例如权限问题），cp 会尝试先删除目标文件，然后再复制。

3. -d

• 全称：--no-dereference
• 含义：保留符号链接而不解引用。
• 作用：
  • 如果源文件是符号链接，cp 会复制符号链接本身，而不是符号链接指向的目标文件。
  • 这对于复制目录或系统文件时非常重要，因为有些系统文件以符号链接形式存在。

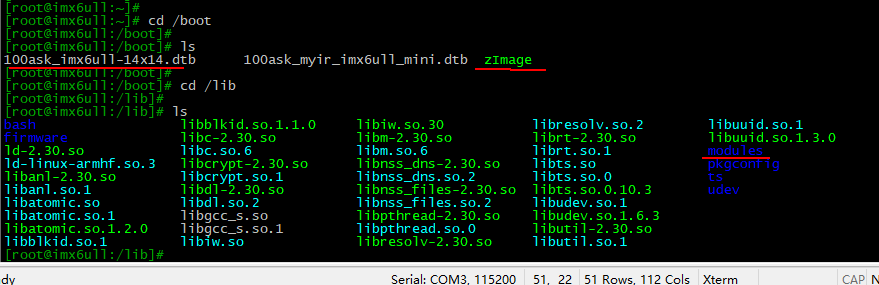

上面三条命令执行完毕后的截图如下：

此时重启下系统，看下系统还能启动不…如果顺利启动，那么就是用的新的内核(Kernel)zImage文件、设备树文件(dtb)、内核模块(ko)文件了。

至此，更换完毕！

如何通过一个文件img烧录boot、内核、设备树、文件系统到开发板？

参考博文 http://iyenn.com/rec/1709264.html 【搜索“BV1HT421k7GW”】
