FPGA 高端项目：基于 SGMII 接口的 UDP 协议栈，提供2套工程源码和技术支持

1、前言

目前网上的fpga实现udp基本生态如下：
1：verilog编写的udp收发器，但中间的FIFO或者RAM等调用了IP，或者不带ping功能，这样的代码功能正常也能用，但不带ping功能基本就是废物，在实际项目中不会用这样的代码，试想，多机互联，出现了问题，你的网卡都不带ping功能，连基本的问题排查机制都不具备，这样的代码谁敢用？
2：带ping功能的udp收发器，代码优秀也好用，但基本不开源，不会提供源码给你，这样的代码也有不足，那就是出了问题不知道怎么排查，毕竟你没有源码，无可奈何；
3：使用了Xilinx的Tri Mode Ethernet MAC三速网IP实现，这样的代码也很优秀，但还是那个问题，没有源码，且三速网IP需要licence，三速网IP实现了rgmii到gmii再到axis的转换；
4：使用FPGA的GTX资源利用SFP光口实现UDP，通信，这种方案不需要外接网络变压器即可完成；
5：真正意义上的verilog实现的UDP协议栈，真正意义上的verilog实现意思是UDP协议栈全部代码均使用verilog代码，不适用任何IP核，包括FIFO、RAM等，这样的UDP协议栈移植性很强，这样的协议栈在市面上也很少，几乎很难得到，而很设计就是这样的协议栈，呵呵。。。

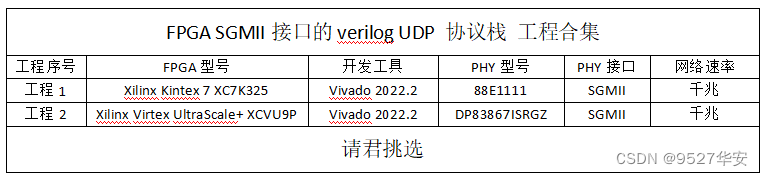

本设计基于SGMII 接口的使用纯verilog实现的1G-UDP 协议栈实现1G-UDP回环通信测试，之所以只用到了数据回环模式，是因为本设计旨在为用户提供一个可任意移植修改的1G-UDP协议栈架构，用户可通过此架构任意创建自己的项目，自由度和开放性极强；基于市面上主流的、支持 SGMII 接口的PHY芯片，本博创建了2套vivado2022.2版本的工程源码，分别如下：
在这里插入图片描述
本设计经过反复大量测试稳定可靠，可在项目中直接移植使用，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的数字通信领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

给读者的一封信

FPGA作为当今热门行业，入行门槛很高，工资待遇不错，一时间引无数英雄尽折腰，但很多初学者甚至工程师都还有很多误区，现给读者一封信如下：
1、矮要承认挨打站稳
要学FPGA，甚至吃这碗饭，每个人都是从零基础开始的，你对自己有自信，认为你行，就自学；你不自信，就找别人学；和古代拜师学艺是一回事儿；首先思维要符合逻辑；
2、基础问题需要自己解决
最基础的知识，比如：verilog语法、vivado工具使用、模电数电基础常识、电脑使用、计算机基本结构。。。这些基础知识在网上都是免费的，既有文字资料也有视频资料；这些基础知识你一定要具备，因为这是你能获得的性价比最高的东西了，首先它免费；其次它简单，只需要你花时间，不需要花脑子；最后它重要，这是你干FPGA的基础；
3、有了源码等于零
你可能认为，我有了源码就能做项目了，我可以肯定的告诉你，该醒醒了；原子弹的详细原理和原料配方甚至生产工艺流程在网上都是公开的，为啥全世界就那联合国几大流氓能造出来的？同样的，源码给你，你看得懂吗？你知道怎么用吗？看不懂不会用的源码，跟废物有什么区别？你需要的是源码+工程，最完美的是源码+工程+技术支持；有了源码，就有了可开发的底层架构，有了工程就知道源码或者模块怎么使用，有了技术支持就可以根据源码修改开发自己的项目；
4、先学会爬在学会跑
对于初学者，没有资格研究代码，你首先需要做的是对工程进行复现；比如给你一个图像的工程，你首先在自己的开发板上复现这个工程的功能，然后再去阅读理解代码，然后对代码的功能部分做小幅修改，比如改一下接口，增加几个输出接口，比如加一个LED输出；小幅修改后再慢慢增加修改幅度，以符合自己的需求；
5、学FPGA要不求甚解
学FPGA要不求甚解，甚至不需要理解，这句话咋听着有点不符合逻辑呢？对于很多功能性模块而言，你不需要理解它怎么实现的，你只需要知道怎么使用它，比如一个图像缩放模块，这种东西都是很老的知识，以你目前的知识水平，该模块的代码你怎么看也看不懂的，但你只要知道怎么使用它就行了，知道怎么使用，就能做项目，就能在公司呆下去了，原因很简单，老板招你来是干活儿的，不是招你来学习的，那是学校的事儿；如果要等什么都懂了才干活儿，那公司早垮了，学FPGA就是在实践中学习，先上前线去干活，边干边学，在实践中遇到问题，并主动去查资料问大佬理解问题，才是成长最快的，而不是一味的咬文嚼字刨根问底；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看：直接点击前往

本协议栈的 1G-UDP版本

本UDP协议栈支持1G、10G、25G速率，本文介绍的是1G速率在SGMII 接口上的应用，之前写过一篇博客介绍本协议栈1G速率的应用，在1G模式下，基于市面上主流和占有率较高的FPGA器件，创建了11套工程源码，FPGA器件适用于Xilinx和Altera，开发工具适用于Xilinx的vivado和Altera的Quartus，网络PHY芯片支持MII、GMII、RGMII、SGMII等，对千兆网UDP网络通信有需求的兄弟可以去看看：直接点击前往

本协议栈的 10G-UDP版本

本UDP协议栈支持1G、10G、25G速率，本文介绍的是1G速率在SGMII 接口上的应用，之前写过一篇博客介绍本协议栈10G速率的应用，在10G模式下，基于市面上主流和占有率较高的FPGA器件，创建了7套工程源码，FPGA器件适用于Xilinx，开发工具适用于Xilinx的vivado，高速接口资源使用到了GTH、GTY、10G Ethernet PCS/PMA(10GBASE-R/KR)等，对10G UDP网络通信有需求的兄弟可以去看看：
直接点击前往

本协议栈的 25G-UDP版本

本UDP协议栈支持1G、10G、25G速率，本文介绍的是1G速率在SGMII 接口上的应用，之前写过一篇博客介绍本协议栈25G速率的应用，在25G模式下，基于市面上主流和占有率较高的FPGA器件，创建了1套工程源码，FPGA器件适用于Xilinx，开发工具适用于Xilinx的vivado，高速接口资源使用到了GTY，对25G UDP网络通信有需求的兄弟可以去看看：
直接点击前往

1G 千兆网 TCP–>服务器 方案

TCP分为服务器和客户端，两者代码是不一样的，看具体需求，既然本博客介绍的是TCP客户端，那么肯定就有TCP服务器，本来TCP服务器之前一直都有，但一直没有调通，经过两年半的练习调试，总算是调通了；TCP服务器依然是4套工程源码，我另外写了一篇博客介绍TCP服务器，感兴趣的朋友可以去看看：直接点击前往

1G 千兆网 TCP–>客户端 方案

TCP分为服务器和客户端，两者代码是不一样的，看具体需求，既然本博客介绍的是TCP服务器，那么肯定就有TCP客户端，本来TCP客户端之前一直都有，但一直没有调通，经过两年半的练习调试，总算是调通了；TCP客户端依然是4套工程源码，我另外写了一篇博客介绍TCP客户端，感兴趣的朋友可以去看看：直接点击前往

10G 万兆网 TCP–>服务器+客户端 方案

我这里也有10G 万兆网 TCP 方案，该方案有服务器和客户端两套代码，在Xilinx KU和KUP等平台测试通过并很稳定，对10G 万兆网 TCP 方案感兴趣的朋友可以去看看：直接点击前往

3、该UDP协议栈性能

1：纯verilog实现，没有用到任何一个IP核；
2：移植性天花板，该协议栈可在Xilinx、Altera等各大FPGA型号之间任意移植，因为是没有任何IP，源语也有参数可选择；
3：适应性强，目前已在RTL8211、B50610、88E1518等多款phy上成功测试，也可以用GT资源的SFP接口实现10G-UDP协议的以太网通信；支持MII、GMII、RGMII、SGMII等PHY接口；
4：时序收敛很到位；
5：动态ARP功能；
6：不带ping功能；
7：用户接口数据位宽高达64bit；
8：最高支持25G速率，本设计使用1G；

4、详细设计方案

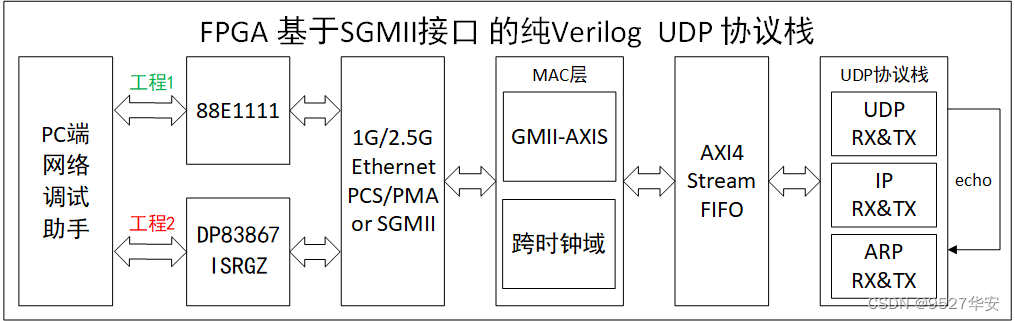

设计架构框图

详细设计方案如下框图：
在这里插入图片描述
两块FPGA板卡分别板载 DP83867ISRGZ 和 88E1111 PHY，两款PHY都支持SGMII模式，但88E1111 需要用跳线帽配置才能切换到SGMII模式；共移植了2套vivado2022.2版本的工程源码，数据通路分别如下：

工程1–88E1111 的SGMII数据流：
PC端网络调试助手发送数据给88E1111，输出SGMII接口的数据给到1G/2.5G Ethernet PCS/PMA or SGMII IP核，该IP直接将输入的SGMII数据转换为GMII数据，然后GMII数据送入MAC层，把GMII沿数据转为AXI4-Stream数据流，再经过AXI4-Stream FIFO 缓冲，数据送入UDP协议栈做以太网数据解包，解包后的数据直接回环给UDP协议栈的发送接口进行以太网封装，再经过AXI4-Stream FIFO 缓冲，数据进入MAC层后，将AXI4-Stream数据流转换为GMII流，再把数据送到1G/2.5G Ethernet PCS/PMA or SGMII IP核输出SGMII数据，再把数据送入
88E1111后发送给PC端网络调试助手，此时网络调试助手收到了和刚刚发出去的一模一样的数据；

工程2–DP83867ISRGZ 的SGMII数据流：
PC端网络调试助手发送数据给DP83867ISRGZ，输出SGMII接口的数据给到1G/2.5G Ethernet PCS/PMA or SGMII IP核，该IP直接将输入的SGMII数据转换为GMII数据，然后GMII数据送入MAC层，把GMII沿数据转为AXI4-Stream数据流，再经过AXI4-Stream FIFO 缓冲，数据送入UDP协议栈做以太网数据解包，解包后的数据直接回环给UDP协议栈的发送接口进行以太网封装，再经过AXI4-Stream FIFO 缓冲，数据进入MAC层后，将AXI4-Stream数据流转换为GMII流，再把数据送到1G/2.5G Ethernet PCS/PMA or SGMII IP核输出SGMII数据，再把数据送入
DP83867ISRGZ 后发送给PC端网络调试助手，此时网络调试助手收到了和刚刚发出去的一模一样的数据；

网络调试助手

这只是一个回环测试工具，常用的Win软件，用来测试UDP数据收发；无需多言；

网络PHY

两块FPGA板卡分别板载 DP83867ISRGZ 和 88E1111 PHY，两款PHY都支持SGMII模式，但88E1111 需要用跳线帽配置才能切换到SGMII模式，因为 88E1111 也支持 RGMII 和 GMII 模式；

1G/2.5G Ethernet PCS/PMA or SGMII 使用

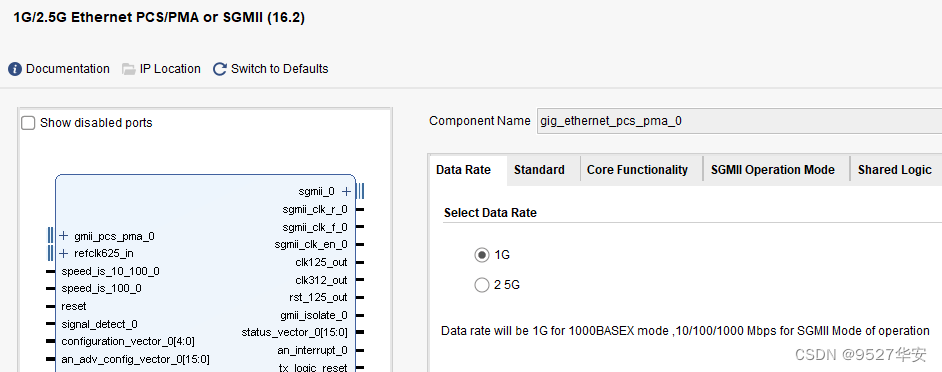

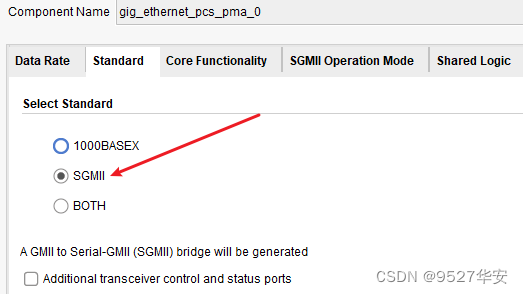

工程1和工程2都是用该IP，1G/2.5G Ethernet PCS/PMA or SGMII IP调用和配置如下：
在这里插入图片描述
在这里插入图片描述
IP主要的配置界面如上图，详细配置界面请参考工程；使用1G速率，对应的GT参考时钟必须为125M，使用SGMII接口，需对接相应的PHY，本设计工程1使用88E1111，工程2使用DP83867ISRGZ，该IP的输入接口为SGMII，输出接口为GMII，也就是说用户接口为GMII，这就为MAC的实现带来了极大地便利；

MAC层

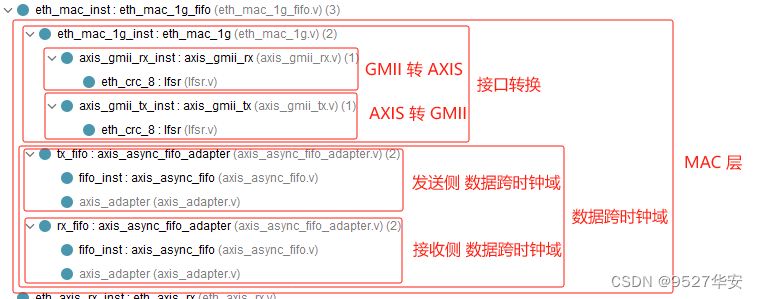

MAC层由verilog代码实现，没有使用任何IP，MAC层主要实现两个功能，已是接口转换，而是数据跨时钟域处理；对于发送而言，由于输入MAC层的数据已经是GMII接口，所以MAC层的设计非常简单，首先将GMII转换为AXI4-Stream，然后将AXI4-Stream数据从MAC层时钟域同步到UDP协议栈时钟域；对于发送而言，首先将AXI4-Stream数据从UDP协议栈时钟域同步到MAC层时钟域，再将AXI4-Stream数据流转换为GMII接口数据；接口转换伴随crc校验；MAC层代码位置如下：
在这里插入图片描述

AXI4-Stream FIFO

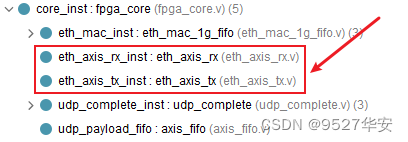

网络数据经过MAC层以后，输出的是AXI4-Stream数据流，如果直接将数据送入UDP协议栈，有数据冲突的风险，为了降低这种风险，使用纯verilog实现的AXI4-Stream FIFO作为缓冲，在MAC层与UDP协议栈之间建立“桥梁”，MAC层解析出来的例如原MAC地址、目的MAC地址等信息也通过AXI4-Stream FIFO转发；AXI4-Stream FIFO代码位置如下：
在这里插入图片描述

UDP协议栈

UDP协议栈的功能就是用verilog硬件描述语言完成标准UDP协议；它由动态ARP层、IP层、UDP层构成，动态ARP层完成ARP协议内容的数据收发，对于接收端来说是数据帧解包，从以太网数据帧中提取ARP数据段的有效数据，对于发送端来说是数据帧组包，将用户端发来的有效数据封装成ARP协议的数据帧，作为以太网数据帧的ARP数据段；代码中设置了ARP动态缓存，即arp_cache，收发两端都进行crc校验；

IP层完成IP协议内容的数据收发，对于接收端来说是数据帧解包，从以太网数据帧中提取IP数据段的有效数据，对于发送端来说是数据帧组包，将用户端发来的有效数据封装成IP协议的数据帧，作为以太网数据帧的IP数据段；IP层与动态ARP层是数据交互的，模块相互包含，代码架构无法明显划分；

UDP层完成UDP协议内容的数据收发，对于接收端来说是数据帧解包，从以太网数据帧中提取UDP数据段的有效数据，对于发送端来说是数据帧组包，将用户端发来的有效数据封装成UDP协议的数据帧，作为以太网数据帧的UDP数据段；IP层与动态ARP层是数据交互的，模块相互包含，代码架构无法明显划分；UDP层会对UDP数据做前后检验；

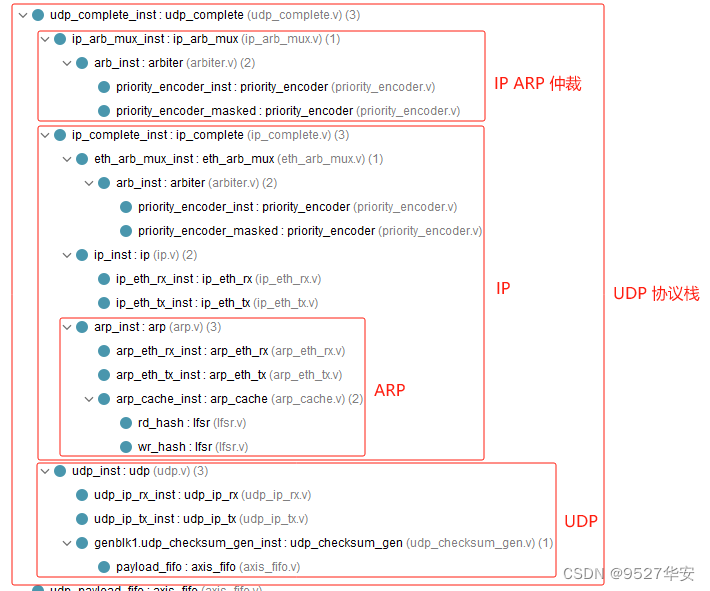

UDP协议栈架构封装后代码位置如下：
在这里插入图片描述
UDP协议栈是直接与用户逻辑数据对接的接口，所以对于FPGAS开发者而言，只要知道了UDP协议栈的数据接口，就能在用户侧编写与之对接的时序来控制数据收发，UDP协议栈的接口时序为AXI4-Stream，时序如下：

   发送端时序如下：
                                __    __    __    __    __    __    __
    clk                      __/  \__/  \__/  \__/  \__/  \__/  \__/  \__
                             ______________                    ___________
    s_eth_hdr_valid                         \_________________/
                                       _____
    s_eth_hdr_ready           ________/     \_____________________________
                                       _____
    s_eth_dest_mac            XXXXXXXXX_DMAC_XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
                                       _____
    s_eth_dest_mac            XXXXXXXXX_SMAC_XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
                                       ___________ _____ _____
    s_eth_payload_axis_tdata  XXXXXXXXX_A0________X_A1__X_A2__XXXXXXXXXXXX
                                       _______________________
    s_eth_payload_axis_tvalid ________/                       \___________
                                             _________________
    s_eth_payload_axis_tready ______________/                 \___________
                                                         _____
    s_eth_payload_axis_tlast  __________________________/     \___________

    s_eth_payload_axis_tuser  ____________________________________________

	接收端时序与发送端一样；
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23

IP地址修改

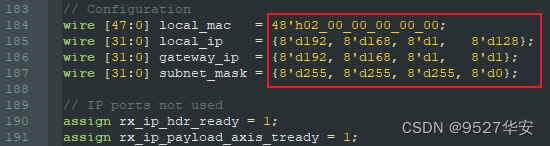

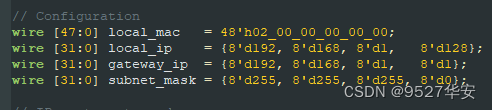

FPGA与PC通信而言，FPGA作为UDP服务器，PC作为UDP客户端，需要在FPGA代码里设置MAC、IP等配置信息，这是UDP通信的重要信息，开发者至少需要知道该部分代码的位置，甚至根据自己的需要修改，代码的位置如下：
在这里插入图片描述
可以看到，我这里的配置如下：
FPGA开发板MAC地址：02-00-00-00-00-00；
FPGA开发板IP地址：192.168.1.128；
FPGA开发板网关：192.168.1.1；
FPGA开发板子网掩码：255.255.255.0；
那么PC端的IP地址应该设为多少呢？

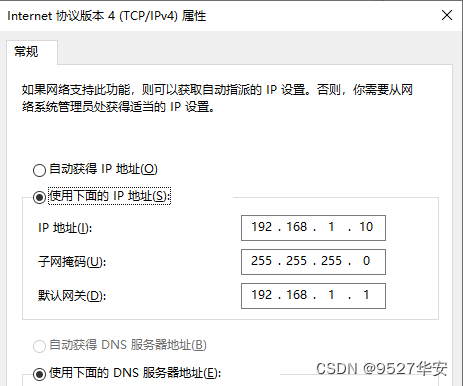

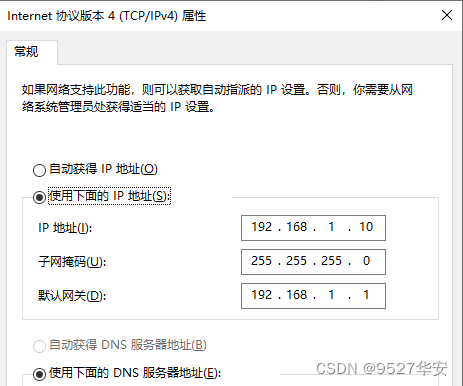

因为在回环代码里写成了发送的目的IP=接收到的目的IP，所以只需要在PC端设置与192.168.1.128网段一样的IP地址即可，比如我在测试时设置PC端IP地址为：192.168.1.10；如下：
在这里插入图片描述
当然，你也可以配置为192.168.1.11、192.168.1.12、192.168.1.100等等；
默认的FPGA开发板和PC端的端口号都是1234；代码的位置如下：
在这里插入图片描述
这部分代码位于fpga_core.v；

UDP数据回环

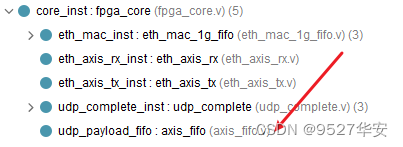

之所以只用到了数据回环模式，是因为本设计旨在为用户提供一个可任意一直修改的UDP协议栈架构，用户可通过此架构任意创建自己的项目，自由度和开放性极强；使用一个纯verilog实现的AXI4-Stream FIFO来做数据回环操作，因为UDP协议栈的用户数据接口正是AXI4-Stream数据流，代码的位置如下：
在这里插入图片描述

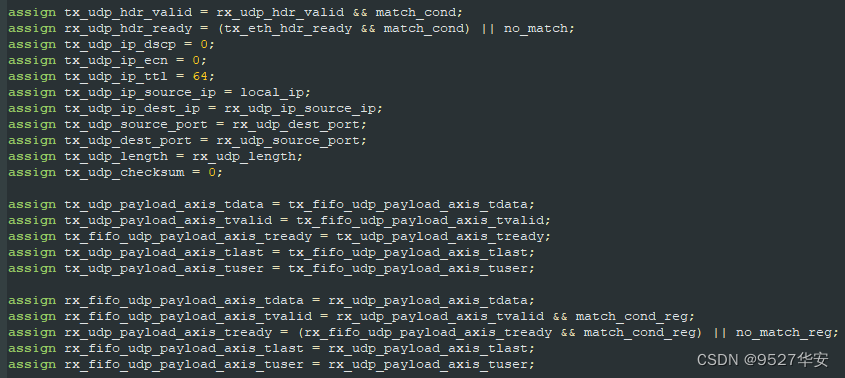

代码里直接用assign语句将AXI4-Stream FIFO的收发两端连接，如下：
在这里插入图片描述
AXI4-Stream FIFO配置为了8192，如果你的FPGA逻辑资源较小，配置为1024就可以了；
这部分代码位于fpga_core.v；

5、工程源码-1-88E1111版本 详解

开发板FPGA型号：Xilinx Kintex 7 XC7K325–xc7k325tffg900-2；
开发环境：Vivado 2022.2；
网络PHY：88E1111，SGMII接口，千兆网；
输入\输出：UDP 网络通信；
测试项：数据回环收发；

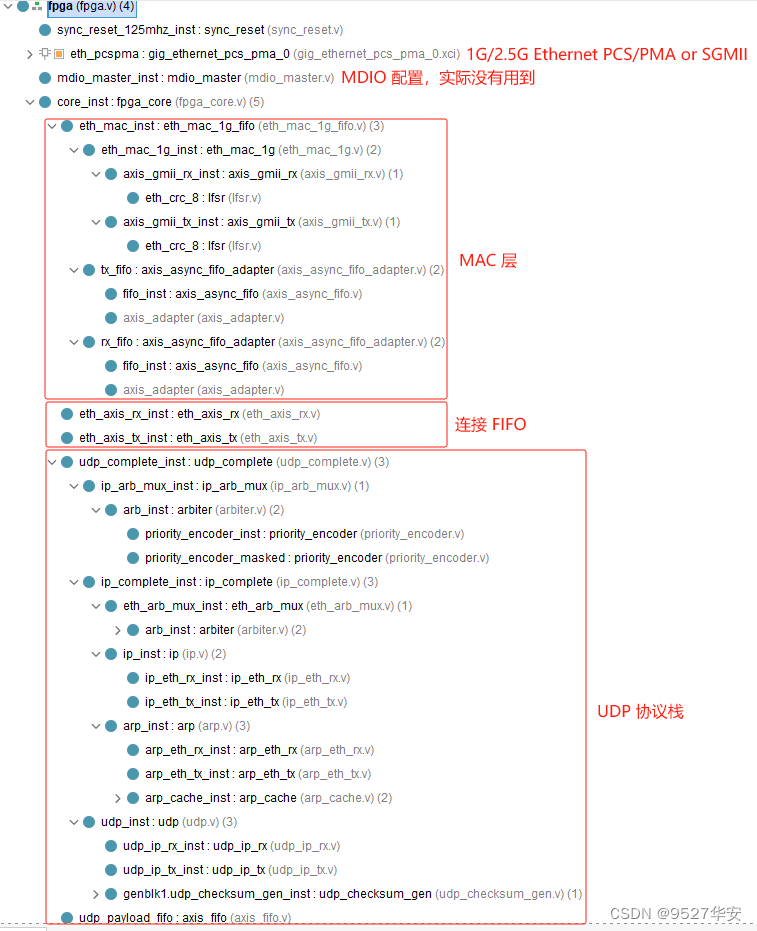

工程代码架构如下：
在这里插入图片描述

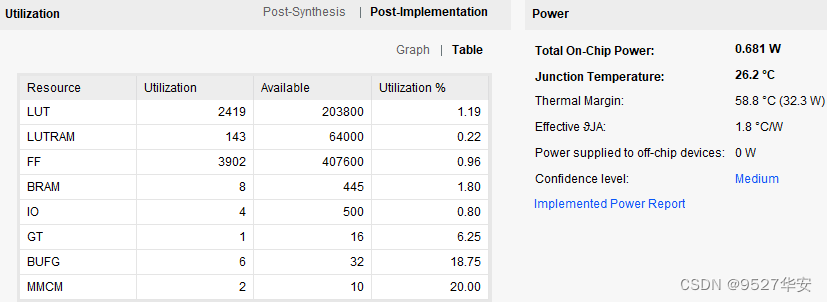

FPGA资源消耗和功耗预估如下；
在这里插入图片描述

6、工程源码-2-DP83867ISRGZ版本 详解

开发板FPGA型号：Xilinx Virtex UltraScale+ XCVU9P–xcvu9p-flga2104-2L-e；
开发环境：Vivado 2022.2；
网络PHY：DP83867ISRGZ，SGMII接口，千兆网；
输入\输出：UDP 网络通信；
测试项：数据回环收发；

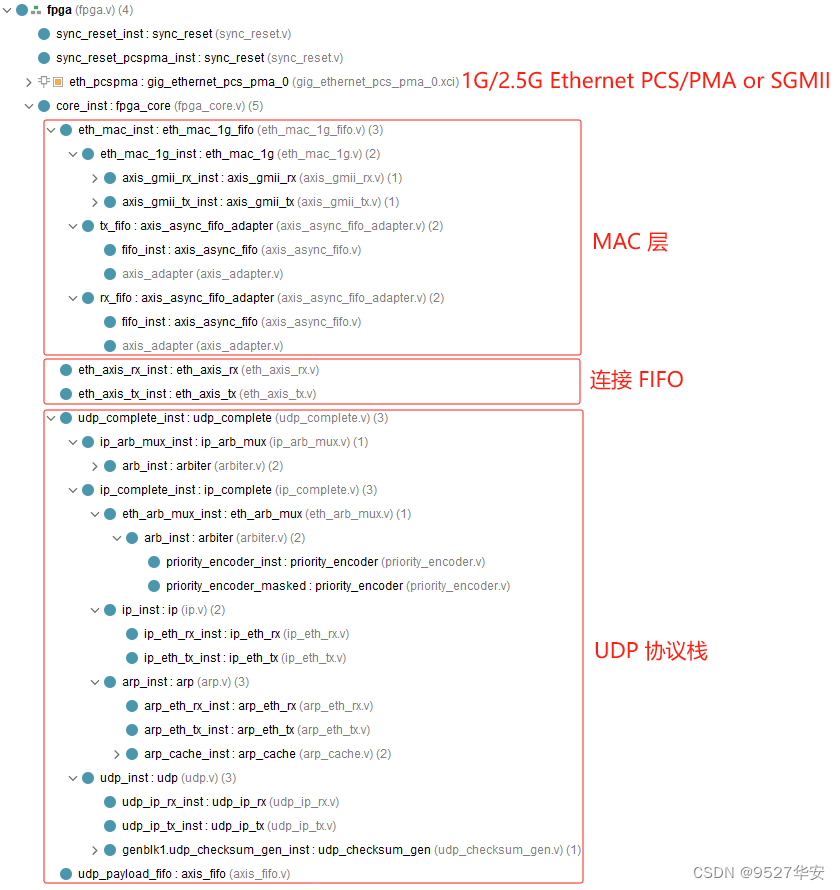

工程代码架构如下：
在这里插入图片描述

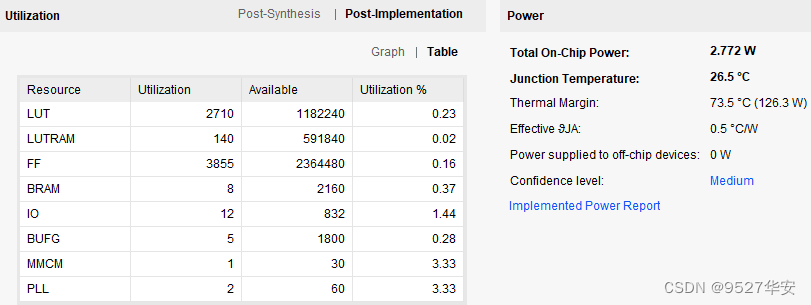

FPGA资源消耗和功耗预估如下；
在这里插入图片描述

7、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；
在这里插入图片描述
3：如果你的vivado版本高于本工程vivado版本，解决如下：
在这里插入图片描述
打开工程后会发现IP都被锁住了，如下：
在这里插入图片描述
此时需要升级IP，操作如下：
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

8、上板调试验证并演示

准备工作

需要准备以下物品：
1：FPGA开发板；
2：网线；
3：上位机电脑，台式或笔记本；
4：网络调试助手；
以vivado工程1为例进行上板调试；

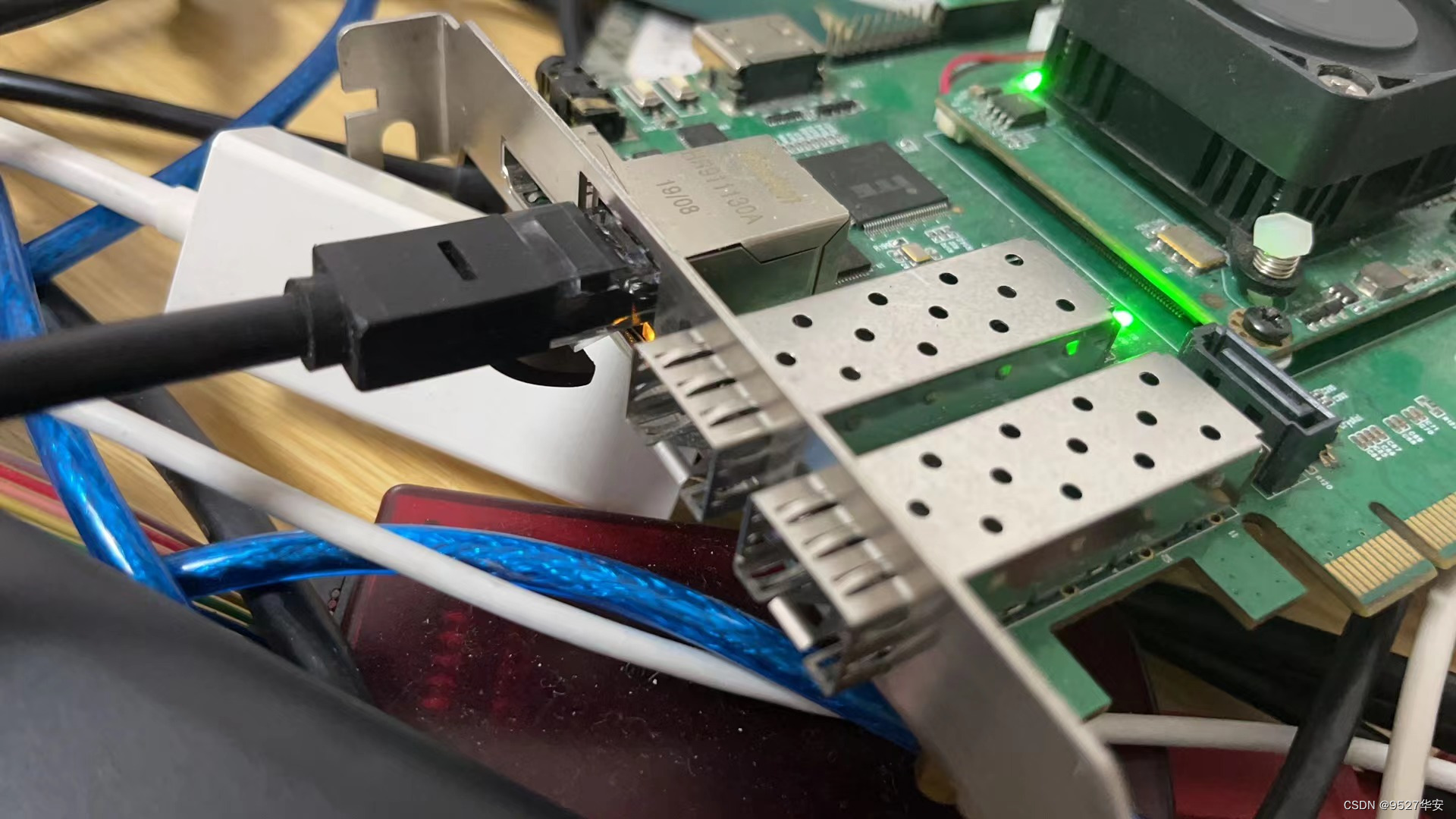

连接如下，然后上电下载bit：
在这里插入图片描述
首先设置电脑端IP如下：
在这里插入图片描述
开发板的IP地址在代码中的设置如下，在fpga_core.v里，可以自由修改：
在这里插入图片描述

查看ARP

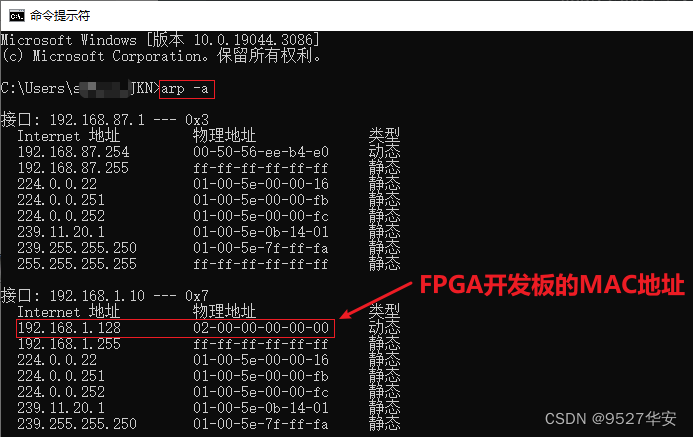

打开cmd，输入 arp -a查看电脑的arp缓存表，如下：
在这里插入图片描述

UDP数据回环测试

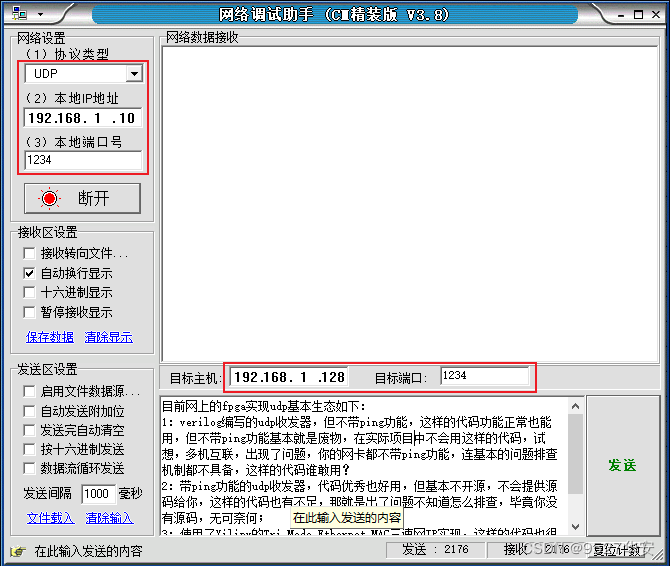

打开网络调试助手并配置，如下：
在这里插入图片描述
单次发送数据测试结果如下：
在这里插入图片描述

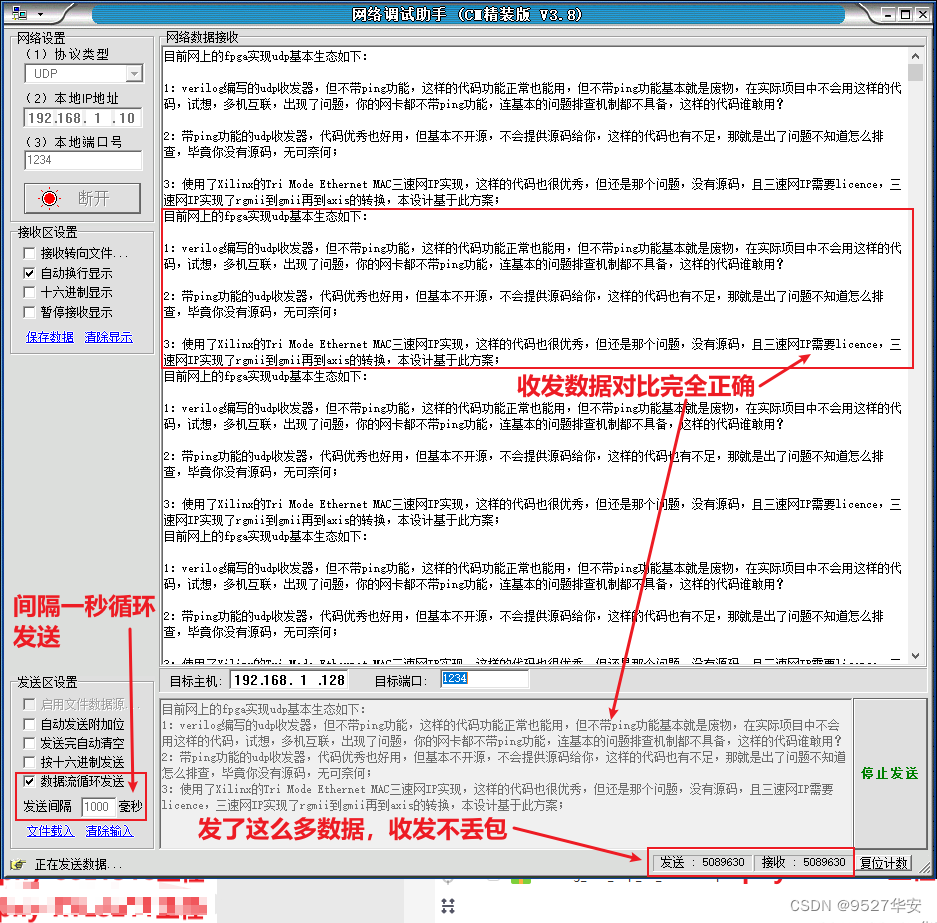

循环发送数据测试结果如下，1秒时间间隔循环：
在这里插入图片描述

9、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送， 资料获取方式：私，或者文章末尾的V名片。
网盘资料如下：
在这里插入图片描述
UDP 高速协议栈源码文件夹如下：
在这里插入图片描述
