1、前言

没玩过TCP网络通信都不好意思说自己玩儿过FPGA，这是CSDN某大佬说过的一句话，鄙人深信不疑。。。目前网上fpga实现udp协议的源码满天飞，我这里也有不少，但用FPGA纯源码实现TCP的项目却很少，能上板调试跑通的项目更是少之又少，甚至可以说是凤毛菱角，但很不巧，本人这儿就有一个；一般而言，用FPGA实现TCP并不是一个经济的方案，但对于芯片原型验证、航天可靠通信、水下通信等一些数据传输可靠性极高的领域而言，FPGA实现TCP方案依然占有一席之地；

本设采用纯VHDL实现了TCP/IP协议栈，该协议栈为TCP客户端，没有用到任何一个IP核，为了适应大批量数据传输和匹配不同型号FPGA的源语，RGMII转GMII部分调用了Xilinx的Tri Mode Ethernet MAC三速网IP，TCP/IP协议栈的MAC接口与Tri Mode Ethernet MAC实现了MAC层数据交互，TCP/IP协议栈用户接口分为UDP和TCP接口，这里只需要用到TCP接口，感兴趣的朋友可以试试UDP玩儿，将TCP的收发端口直接用assign语句连接起来形成数据回环，外部指定FPGA开发板的IP地址、MAC地址、端口号、目的IP地址、目的端口号等信息，即可完成TCP协议栈数据回环的工程搭建；TCP/IP协议栈目前速率固定为千兆速率，MAC层数据接口为GMII，所以与phy对接的数据接口为RGMII，鉴于不同phy的时序略有不同，所以我在RTL8211、B50610、88E1518三款phy上做了测试，对应的也建了4套vivado工程，在电脑端进行ping、使用网络调试助手进行TCP收发验证；本设计为TCP客户端端，即FPGA开发板作为客户端，远程节点(比如 PC 电脑)为服务器；

提供4套vivado工程源码，4套代码的区别在于使用的FPGA型号和PHY型号不同，分别如下：

第1套vivado工程：FPGA型号为Xilinx 的Artix7--35T，PHY为RTL8211；
第2套vivado工程：FPGA型号为Xilinx 的Kintex7--35T，PHY为B50610；
第3套vivado工程：FPGA型号为Xilinx 的Kintex7--35T，PHY为88E1518；
第4套vivado工程：FPGA型号为Xilinx 的Zynq7020，PHY为B50610；

• 1
• 2
• 3
• 4

本设计经过反复大量测试稳定可靠，可在项目中直接移植使用，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的数字通信领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

版本更新说明

此版本为第2版，根据读者的建议，对第1版工程做了如下改进和更新：
1：增加了工程移植的简单说明；
2：增加了Tri Mode Ethernet MAC IP核的使用、更新、修改等说明，以单独文档形式放在了资料包中；
3：新增一套Zynq7020，PHY为B50610的vivado工程；

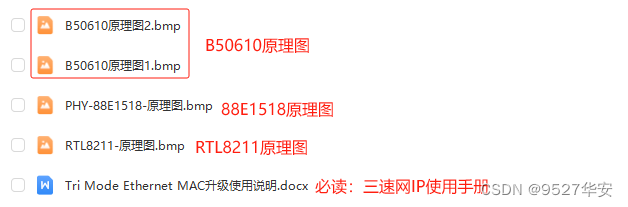

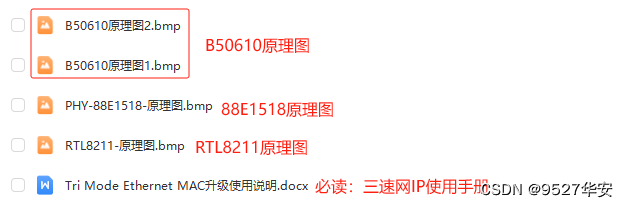

4：增加了RTL8211、B50610、88E1518三款phy的原理图，已放在资料包中，如下：

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看：直接点击前往

1G 千兆网 TCP–>服务器 方案

TCP分为服务器和客户端，两者代码是不一样的，看具体需求，既然本博客介绍的是TCP客户端，那么肯定就有TCP服务器，本来TCP服务器之前一直都有，但一直没有调通，经过两年半的练习调试，总算是调通了；TCP服务器依然是4套工程源码，我另外写了一篇博客介绍TCP服务器，感兴趣的朋友可以去看看：直接点击前往

10G 万兆网 TCP–>服务器+客户端 方案

我这里也有10G 万兆网 TCP 方案，该方案有服务器和客户端两套代码，在Xilinx KU和KUP等平台测试通过并很稳定，对10G 万兆网 TCP 方案感兴趣的朋友可以去看看：直接点击前往

常规性能

1：纯VHDL实现，没有用到任何一个IP核；
2：移植性天花板，该协议栈可在Xilinx、Altera、Lattice、国产FPGA等各大FPGA型号之间任意移植，因为是没有任何IP和源语的纯VHDL代码实现；但例如Tri Mode Ethernet MAC这样的PHY侧IP核目前用的Xilinx的；
3：功能齐全，包含了服务器和客户端，客户端目前还在开发中，暂不提供；TCP/IP协议栈本身包含了动态ARP、NDP、PING、IGMP (for multicast UDP)、DHCP client(客户端才有)等功能模块；
4：代码符合标准的IEEE 802.3协议，支持IPv4和IPv6；
5：对外接PHY的数据格式要求：RGMII；
6：时序收敛很到位，考虑到TCP协议的复杂性和时序的高要求，所以没有采用时序收敛不强的verilog，而是VHDL，虽然阅读性可能会低一些，但用户只需要知道用户接口即可，并不需要去看内部的复杂代码；
7：动态ARP功能；
8：带ping功能；
9：支持多播；

支持多节点

支持节点数是TCP里面最重要的性能指标之一，这里需要重点讲述：

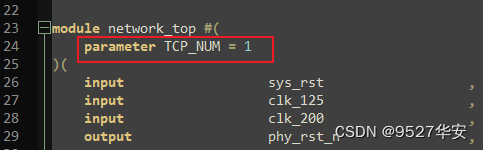

TCP节点数最大支持255个，通过parameter TCP_NUM参数设置，但前提是你的FPGA资源能满足；TCP_NUM参数可以在代码中自由修改，含义和用法，在代码里有详细的注释，为了防止不同编译器下中文注释出现乱码，注释均由英文书写，英语较差的兄弟可以直接某度翻译，位置如下：


本例程只用到了1个节点；

FPGA资源占用少

FPGA资源消耗是TCP里面最重要的性能指标之一，这里需要重点讲述：
FPGA资源消耗很低；以下举例：
以Xilinx旗下资源很小的Spartan-6平台为例，下只运行UDP时的资源消耗如下：

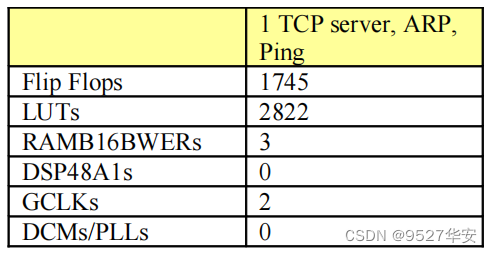

只运行1个TCP服务器时的资源消耗如下：

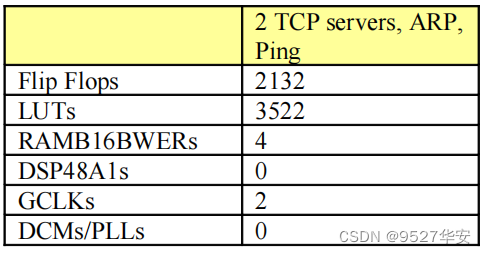

运行2个TCP服务器时的资源消耗如下：

数据吞吐率高

数据吞吐率是TCP里面最重要的性能指标之一，这里需要重点讲述：
下面给出4项测试结果，你可以自己对比评估以下：
测试1：
通过千兆以太网在TCP服务器和TCP客户端之间双向连接，FPGA参考时钟120 MHz条件下，测量的持续吞吐率为双向并发452 Mbits/s；
测试2：
Xilinx Spartan-6 -2速度等级，FPGA参考时钟120 MHz，512字节的UDP数据包通过局域网点对点发送下测得：
0丢包，吞吐率为878.5 Mbits/s；当用户时钟为125 MHz或以上时，UDP最大帧吞吐率为915 Mbits/s；
测试3：
TCP服务器传输吞吐量在1百兆局域网下PC端测量平均吞吐量为93 Mbps，如下；

测试4：
TCP服务器将8Gbits发送到TCP Java客户端，同时Wireshark收集速度信息。从基于FPGA的TCP服务器到PC的点对点LAN连接平均吞吐率为390.2 Mbits/s；如下：

低延时性能

延时性能是TCP里面最重要的性能指标之一，这里需要重点讲述：
延时与TCP数据包长直接相关，如果你对延时性能性能要求很高，则可以减少包长来有效降低延时，假设你的载包为X bytes，那么你的收发延时关系如下：
发送延时=0.5 + 2X÷125 µs；
接收延时=0.5 + X÷125 µs；
最大帧长度为1460字节，FPGA 时钟125 MHz下的测试结果如下：
发送延时=23.9µs；
接收延时=12.2µs；

4、TCP/IP 协议栈代码详解

此TCP/IP协议栈是TCP客户端，不是服务器；即FPGA是TCP客户端，远程节点(比如 PC 电脑)是服务器；

代码架构

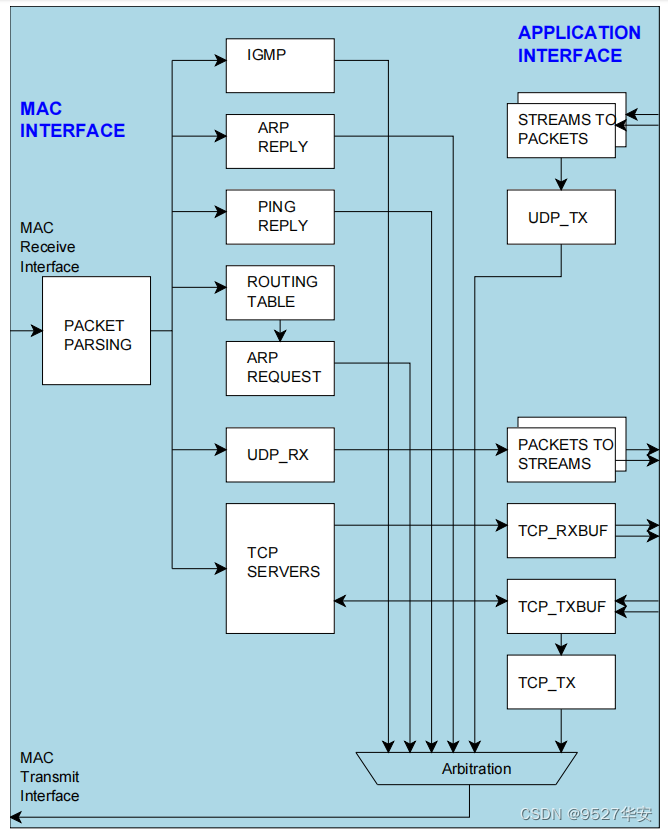

TCP/IP 协议栈代码架构如下：

所有模块均由vhdl源码实现，没有使用任何IP，可以移植到任何平台的FPGA上；模块的具体细节在后续章节讲述；用户接口顶层代码如下：
纯VHDL实现，没有用到任何一个IP核，用户只需要知道用户接口即可，并不需要去看内部的复杂代码；用户接口及其注释如下：

module network_top #(
    parameter TCP_NUM = 1
)(
	input                  sys_rst                  ,
	input                  clk_125                  ,
	input                  clk_200                  ,
	output                 phy_rst_n                ,
	output                 gtx_resetn               ,
    output [3: 0]          rgmii_txd                ,	// RGMII Interface
    output                 rgmii_tx_ctl             ,	// RGMII Interface
    output                 rgmii_txc                ,	// RGMII Interface
    input  [3: 0]          rgmii_rxd                ,	// RGMII Interface
    input                  rgmii_rx_ctl             ,	// RGMII Interface
    input                  rgmii_rxc                ,	// RGMII Interface
	output [7: 0]          UDP_RX_DATA              ,	// UDP 接收数据输出
	output                 UDP_RX_DATA_VALID        ,	// UDP 接收数据输出有效信号 高有效
	output                 UDP_RX_SOF               ,	// UDP 接收数据包的第一个数据标志
	output                 UDP_RX_EOF               ,	// UDP 接收数据包的最后一个数据标志
	input  [15:0]          UDP_RX_DEST_PORT_NO_IN   ,	// UDP 接收目的端口号
	input                  CHECK_UDP_RX_DEST_PORT_NO,	// 置 1 使能 UDP 接收目的端口号输入比对
	output [15:0]          UDP_RX_DEST_PORT_NO_OUT  ,	// CHECK_UDP_RX_DEST_PORT_NO=1-->UDP_RX_DEST_PORT_NO_OUT=UDP_RX_DEST_PORT_NO_IN
	input  [7:0]           UDP_TX_DATA              ,	// UDP 发送数据输出
	input                  UDP_TX_DATA_VALID        ,	// UDP 发送数据输出有效信号 高有效
	input                  UDP_TX_SOF               ,	// UDP 发送数据包的第一个数据标志
	input                  UDP_TX_EOF               ,	// UDP 发送数据包的最后一个数据标志
	output                 UDP_TX_CTS               ,	// UDP 数据此时可以发送标志
	output                 UDP_TX_ACK               ,	// UDP 数据包发送完成应答
	output                 UDP_TX_NAK               ,	// UDP 数据包发送未完成应答
	input  [31:0]          UDP_TX_DEST_IP_ADDR      ,	// UDP 发送目的 IP 地址
	input  [15:0]          UDP_TX_DEST_PORT_NO      ,	// UDP 发送目的端口号
	input  [15:0]          UDP_TX_SOURCE_PORT_NO    ,	// UDP 发送源端口号
	output [8*TCP_NUM-1:0] TCP_RX_DATA              ,	// TCP 接收数据输出
	output [TCP_NUM-1:  0] TCP_RX_DATA_VALID        ,	// TCP 接收数据输出有效信号 高有效
	output [TCP_NUM-1:  0] TCP_RX_RTS               ,	// 通知用户准备接收 TCP 数据
	input  [TCP_NUM-1:  0] TCP_RX_CTS               ,	// 清除接收的 TCP 数据
	input  [8*TCP_NUM-1:0] TCP_TX_DATA              ,	// TCP 发送数据输入
	input  [TCP_NUM-1:  0] TCP_TX_DATA_VALID        ,	// TCP 发送数据输入有效信号 高有效
	output [TCP_NUM-1:  0] TCP_TX_CTS               ,	// TCP 数据此时可以发送标志
    input [47:          0] MAC_ADDR					,	// 本地 MAC 地址
    input [31:          0] IPv4_ADDR                ,	// IPv4 地址
    input [127:         0] IPv6_ADDR                ,	// IPv6 地址
    input [31:          0] GATEWAY_IP_ADDR          ,	// 本地网关地址
    input [31:          0] SUBNET_MASK              ,	// 本地子网掩码
    input [31:          0] MULTICAST_IP_ADDR        ,	// 多播 IP 地址
    input [16*TCP_NUM-1:0] TCP_LOCAL_PORTS          ,	// 本地 TCP 端口号
    input [TCP_NUM-1:   0] CONNECTION_RESET          	// TCP 模块高电平复位
    );

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47

详细代码请看源代码；

用户接口

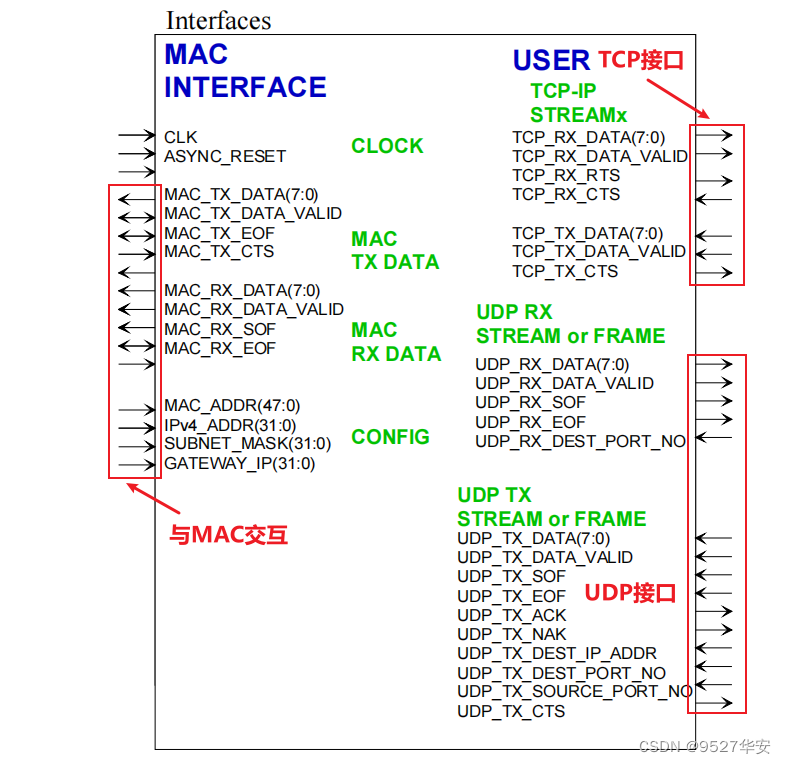

用户接口分为配置接口和用户接口，用户接口又分为跟应用程序对接的接口和跟MAC对接的用户接口；框图如下：

配置接口主要完成一些开关功能，例如使能UDP、IPv6、IGMP、本地MAC地址、IP地址等等，下面举1个例子：

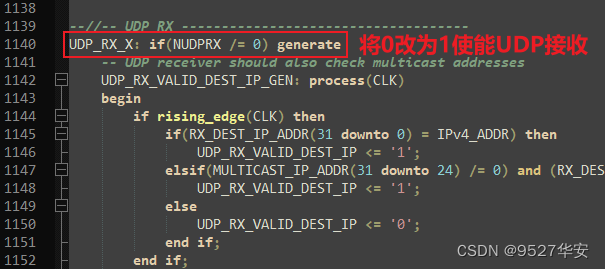

使能UDP接收的配置在代码中的位置如下：

与MAC对接的用户接口不需要讲述，直接与MAC对接即可；
UDP协议的用户接口个人感觉不太重要，因为这里有价值的是TCP协议，所以直接介绍TCP协议的用户接口，TCP协议的用户接口分为接收和发送，都是可与AXI4-Stream对接的类AXI4-Stream接口，代码中有用法，你一看就懂，很简单；

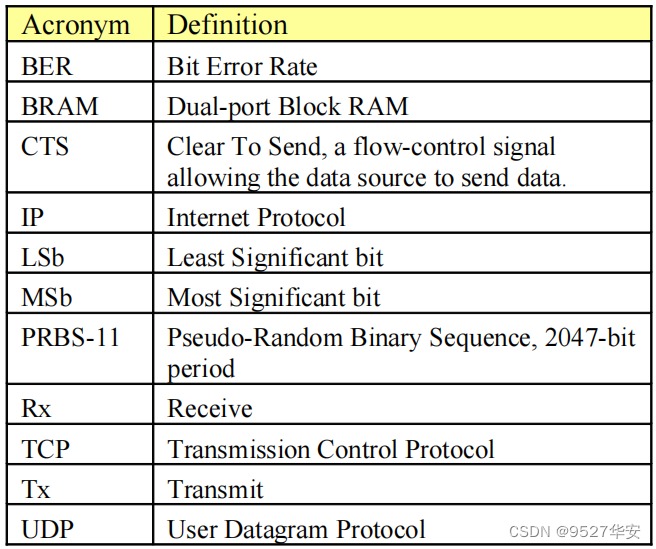

代码的端口中，有一些缩写可能不好理解，下面给出解释：

代码模块级细讲

顶层模块

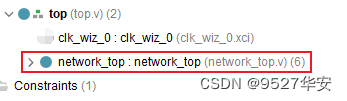

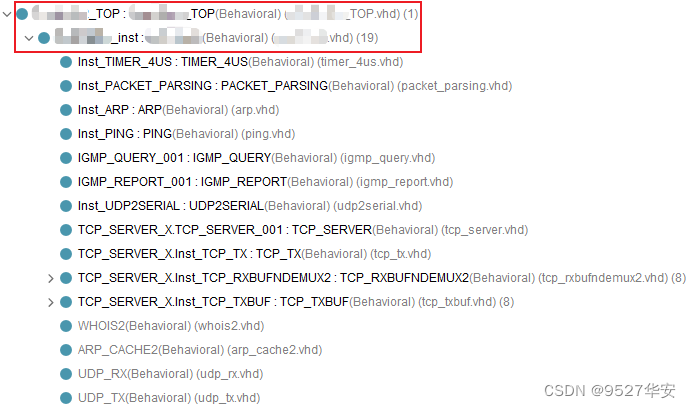

顶层模块将各个分模块例化在一起，没什么可讲的，在代码中的位置如下：

PACKET_PARSING模块

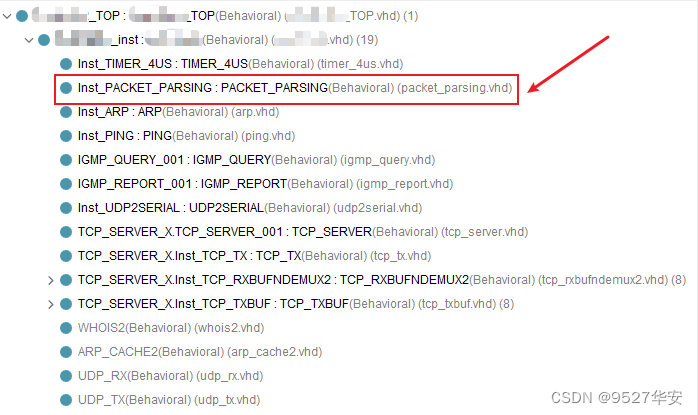

PACKET_PARSING模块功能是解析从MAC接收到的数据包，并有效地提取与多个协议相关的关键信息。解析是动态进行的，而不存储数据；在代码中的位置如下：

ARP模块

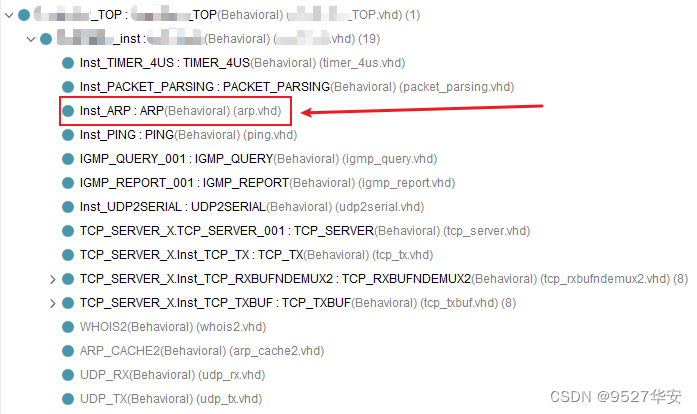

ARP模块的作用是检测ARP请求，并组包一个ARP响应以太网数据包传输到MAC；在代码中的位置如下：

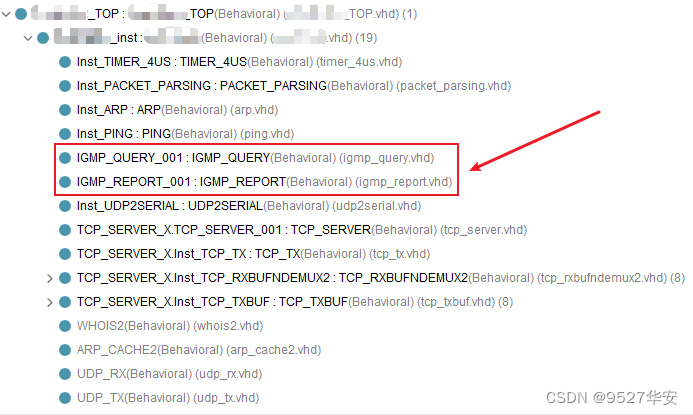

IGMP_REPORT和IGMP_QUERY模块

IGMP_REPORT模块的作用是以广播形式发送GMP成员身份报告，IGMP_QUERY.vhd模块响应成员资格查询。在代码中的位置如下：

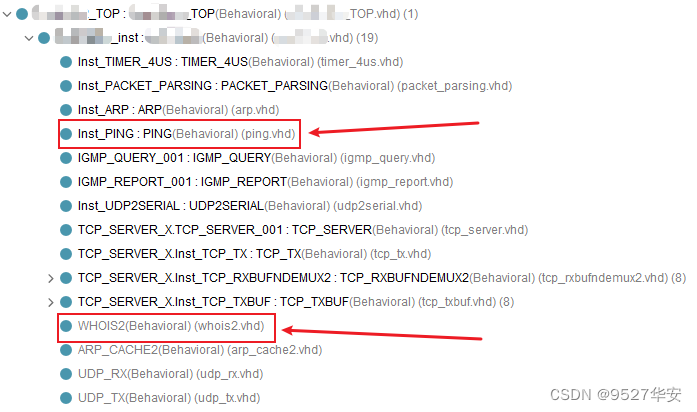

PING和WHOIS2模块

PING模块的作用是检测ICMP回波（ping）请求，并组装一个ping回波以太网数据包，以传输到MAC，Ping同时适用于IPv4和IPv6。
WHOIS2模块的作用是生成一个ARP请求广播包（IPv4）或一个请求消息（IPv6），请求由其IP地址标识的目标用其MAC地址响应。
两个模块共同构成了我们经常用到的ping功能；
在代码中的位置如下：

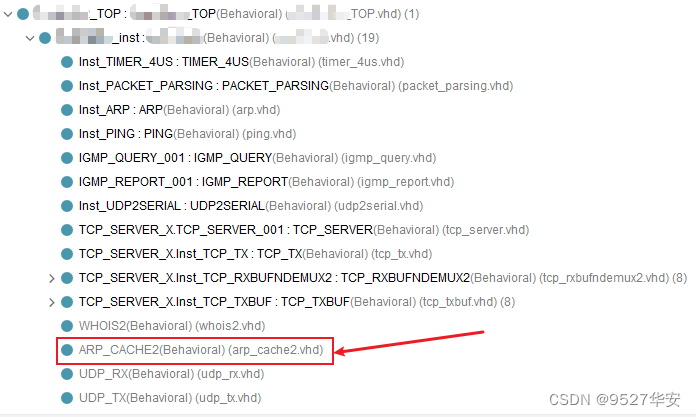

ARP_CACHE2模块

ARP_CACHE2模块是一个共享的路由表，它存储最多128个IP地址及其关联的48位MAC地址和一个“实时的”时间戳。此模块将确定目标IP地址是否为本地地址。在后一种情况下，将返回网关的MAC地址，只存储有关本地地址的记录（例如，不是WAN地址，因为这些地址通常指向路由器MAC地址）；仲裁电路用于仲裁来自多个传输实例的路由请求。在代码中的位置如下：

UDP_TX模块

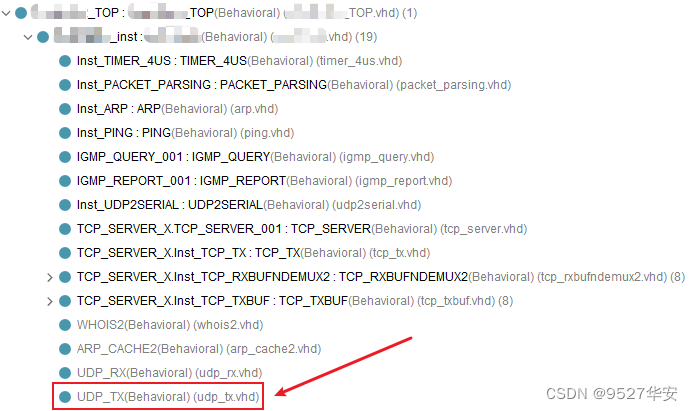

UDP_TX模块的作用是将一个数据包封装到一个UDP帧中，即从任何端口到任何端口/IP目标的地址。同时支持IPv4和IPv6。通常例化一次，而不管源或目标UDP端口的数量如何，在代码中的位置如下：

UDP_RX模块

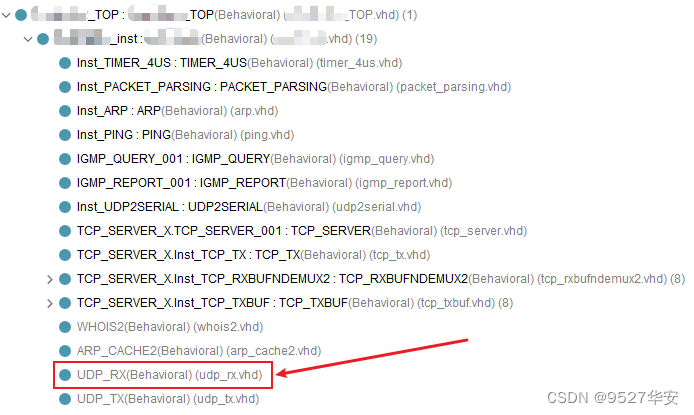

UDP_RX模块的作用是验证接收到的UDP帧，并提取其中的数据包。由于验证是在接收到的数据通过时动态执行的（没有存储），因此在数据包结束时提供了有效性确认信号。在代码中的位置如下：

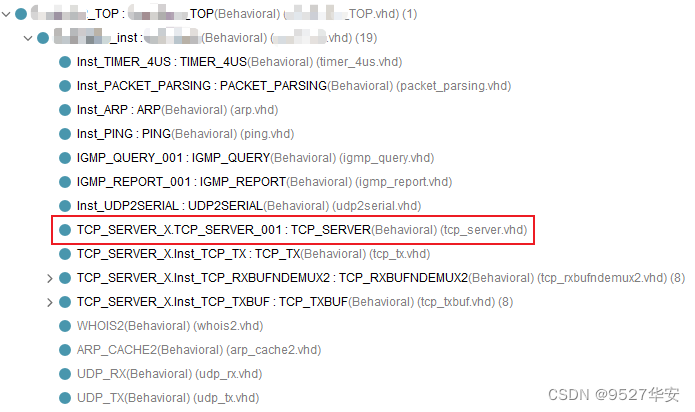

TCP_SERVER模块

TCP_SERVER模块是TCP协议的核心。它可参数化配置，以支持ntcp流并发TCP连接。它本质上是处理TCP服务器的TCP状态机：首先监听来自远程TCP客户端的连接请求，建立和删除连接，并在建立连接时管理流控制和字节排序。由于这是一个服务器，它事先不预先知道协议是IPv4还是IPv6（它依赖于客户端），所以每个服务器有两个IP地址，每个IP版本一个。此模块在TCP服务器的vivado工程中才有，在代码中的位置如下：

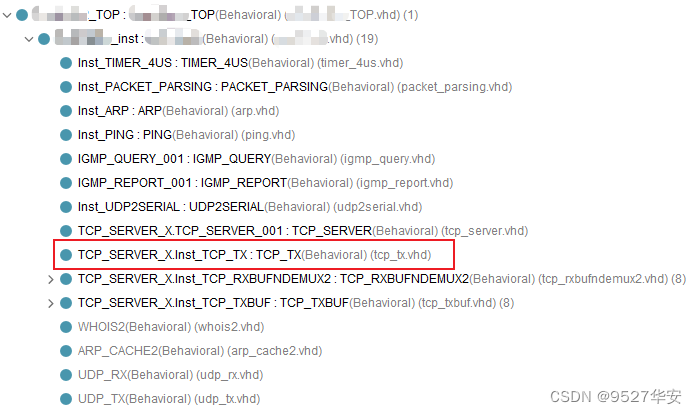

TCP_TX模块

TCP_TX模块的作用是格式化TCP tx帧，包括所有层：TCP，IP，MAC/以太网。它对所有并发流都是通用的，因此只实例化一次。在代码中的位置如下：

TCP_TXBUF模块

TCP_TXBUF模块的作用是将TCP tx有效负载数据存储在单独的弹性缓冲区中，每个传输流对应一个。缓冲区大小是在合成之前通过ADDR_WIDTH通用参数配置的。在代码中的位置如下：

TCP_RXBUFNDEMUX模块

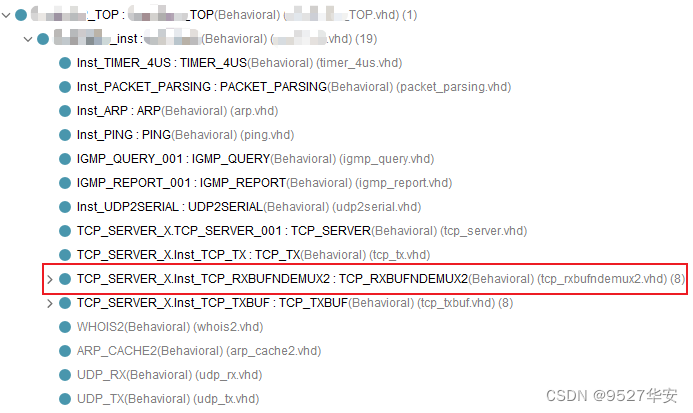

TCP_RXBUFNDEMUX模块解复用了几个TCP rx流。该模块有两个目标： (1)暂时保持一个接收到的TCP帧，直到在帧结束时确认其有效性。如果无效则丢弃，如果无效则丢弃进一步处理。(2)基于目标端口号来分解多个TCP流。在代码中的位置如下：

IP、MAC地址定义修改

工程代码中需要定义开发板的MAC、IP地址以及端口号等信息，包括服务器和客户端的；
服务器和客户端的定义修改在代码中的位置一样的，如下：

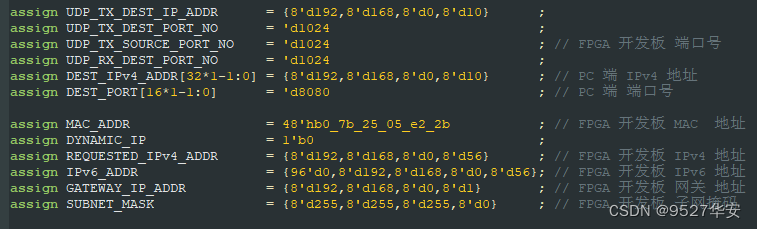

开发板本地 IP、MAC地址定义修改位置如下：
代码位于top.v

5、详细设计方案

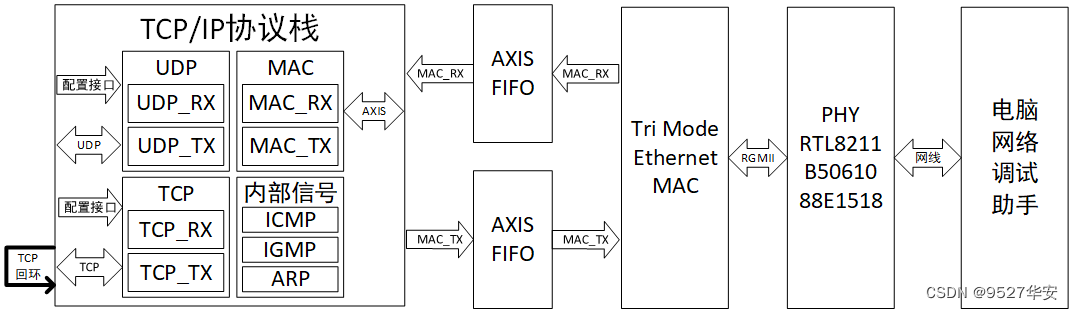

详细设计方案如下：

PHY

本例程提供3套vivado工程源码，分别对应RTL8211、B50610、88E1518三款不同的PHY，为了方便大家设计，我直接给出了三款PHY的原理图，已放在资料包中，如下：

Tri Mode Ethernet MAC

由于TCP协议栈前面已经详细讲过了，这里重点讲讲Tri Mode Ethernet MAC这个IP，IP调用如下：适应大批量数据传输和匹配不同型号FPGA的源语，RGMII转GMII部分调用了Xilinx的Tri Mode Ethernet MAC三速网IP，TCP/IP协议栈的MAC接口与Tri Mode Ethernet MAC实现了MAC层数据交互，MAC数据在Tri Mode Ethernet MAC和TCP/IP 协议栈之间用两个AXI-FIFO实现数据缓冲和提高数据带宽；Tri Mode Ethernet MAC固定速率为1000兆，IP配置如下：


Tri Mode Ethernet MAC在本设计中处于被锁定状态，这是我们故意为之，目的是根据不同的PHY延时参数而修改其内部代码和内部时序约束代码，这里重点介绍使Tri Mode Ethernet MAC时的修改和移植事项，当你需要工程移植，或者你的vivado版本与我的不一致时，Tri Mode Ethernet MAC都需要在vivado中进行升级，但由于该IP已被我们人为锁定，所以升级和修改需要一些高端操作，关于操作方法，我专门写了一篇文档，已附在资料包里，如下：

TCP数据回环

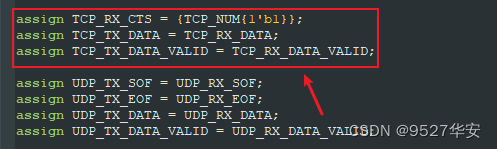

将TCP的收发端口直接用assign语句连接起来形成数据回环，外部指定FPGA开发板的IP地址、MAC地址、端口号、目的IP地址、目的端口号等信息，即可完成TCP协议栈数据回环的工程搭建；代码部分如下：

6、vivado工程1–>B50610 工程

开发板：Xilinx–>xc7k325tffg676-2；
开发环境：Vivado2020.2；
网络PHY：B50610 延时模式；
输入\输出：TCP 网络通信；
测试项：数据收发、连续ping；

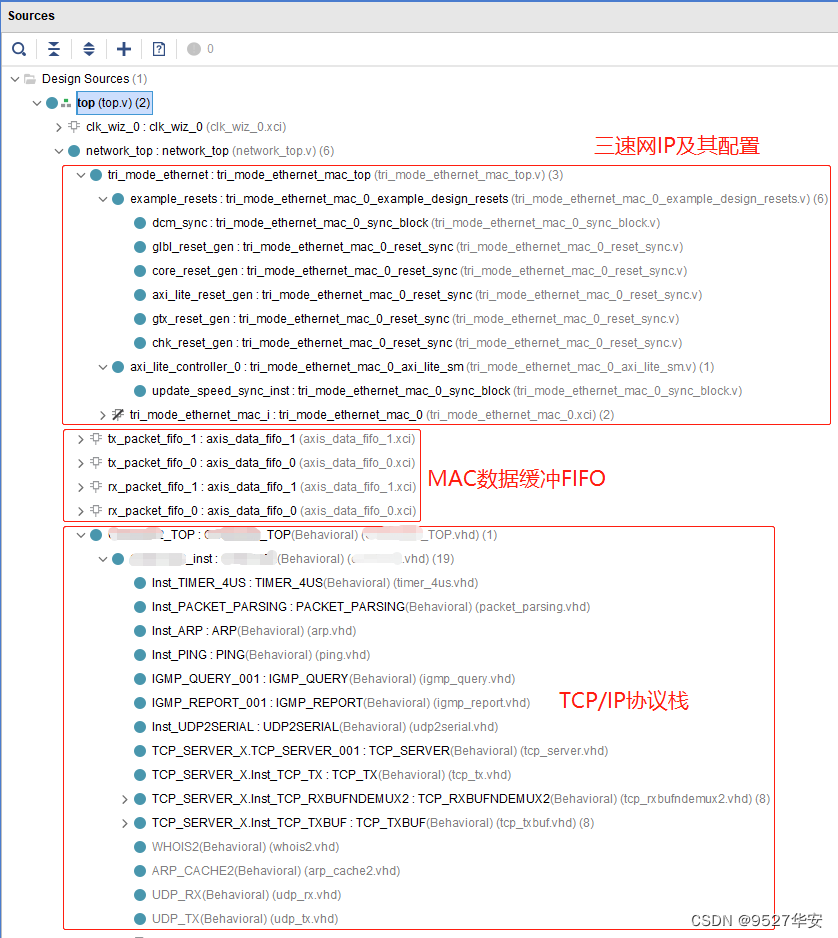

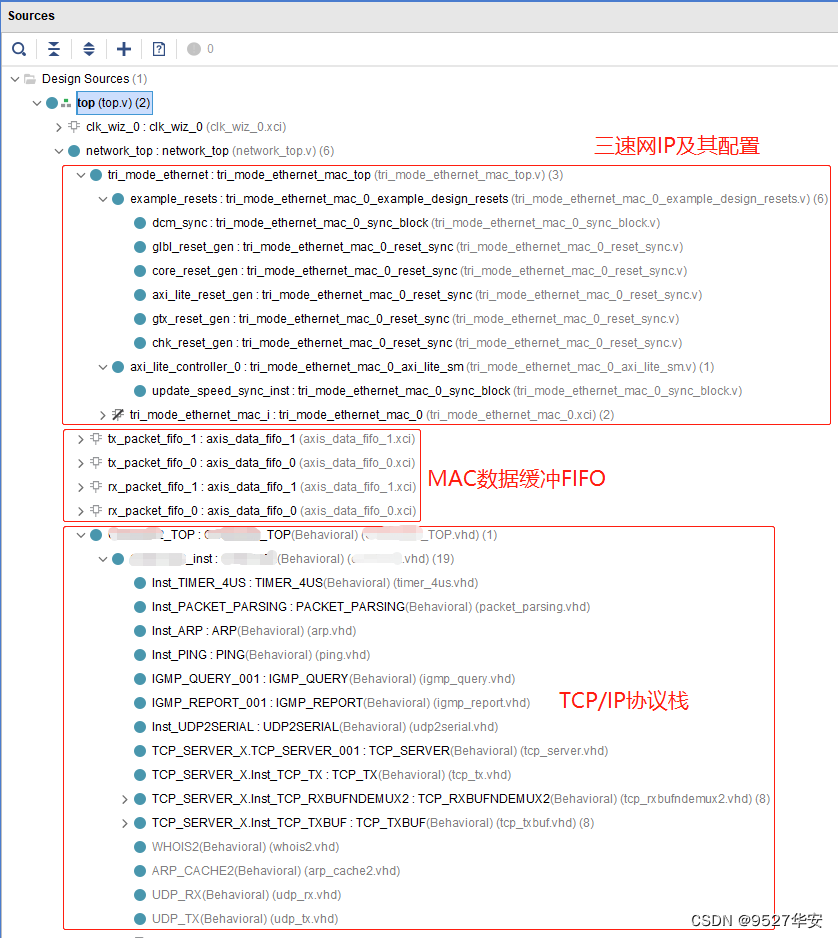

工程代码架构如下：

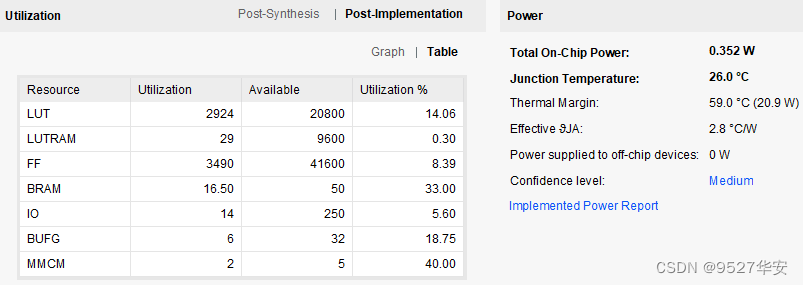

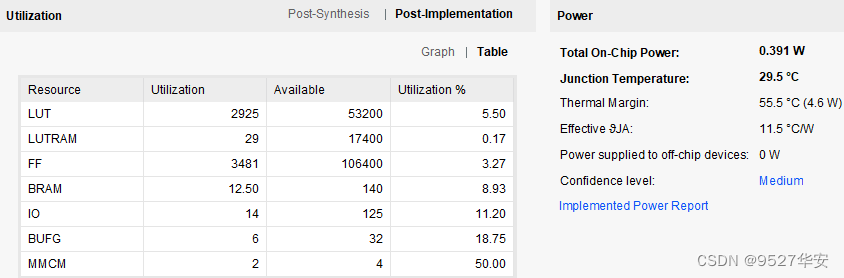

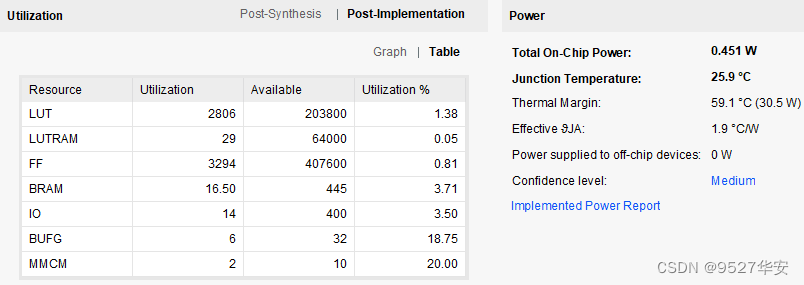

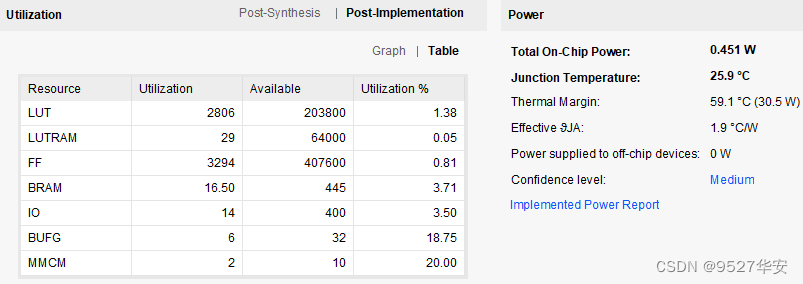

FPGA资源消耗和功耗预估；

7、vivado工程2–>RTL8211 工程

开发板：Xilinx–>xc7a35tfgg484-2；
开发环境：Vivado2020.2；
网络PHY：RTL8211；
输入\输出：TCP 网络通信；
测试项：数据收发、连续ping；
工程代码架构如下：

FPGA资源消耗和功耗预估；

8、vivado工程3–>88E1518 工程

开发板：Xilinx–>xc7k325tffg676-2；
开发环境：Vivado2020.2；
网络PHY：88E1518；
输入\输出：TCP 网络通信；
测试项：数据收发、连续ping；
工程代码架构如下：

FPGA资源消耗和功耗预估；

9、vivado工程4–>Zynq7020 B50610 工程

开发板：Xilinx–>Zynq7000系列–>xc7z020clg400-2；
开发环境：Vivado2020.2；
网络PHY：B50610 延时模式；
输入\输出：TCP服务器端网络通信；
测试项：数据收发、连续ping；
工程代码架构如下：

FPGA资源消耗和功耗预估；

10、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

11、上板调试验证并演示

准备工作

以vivado工程1–>B50610 工程为例进行上板调试；

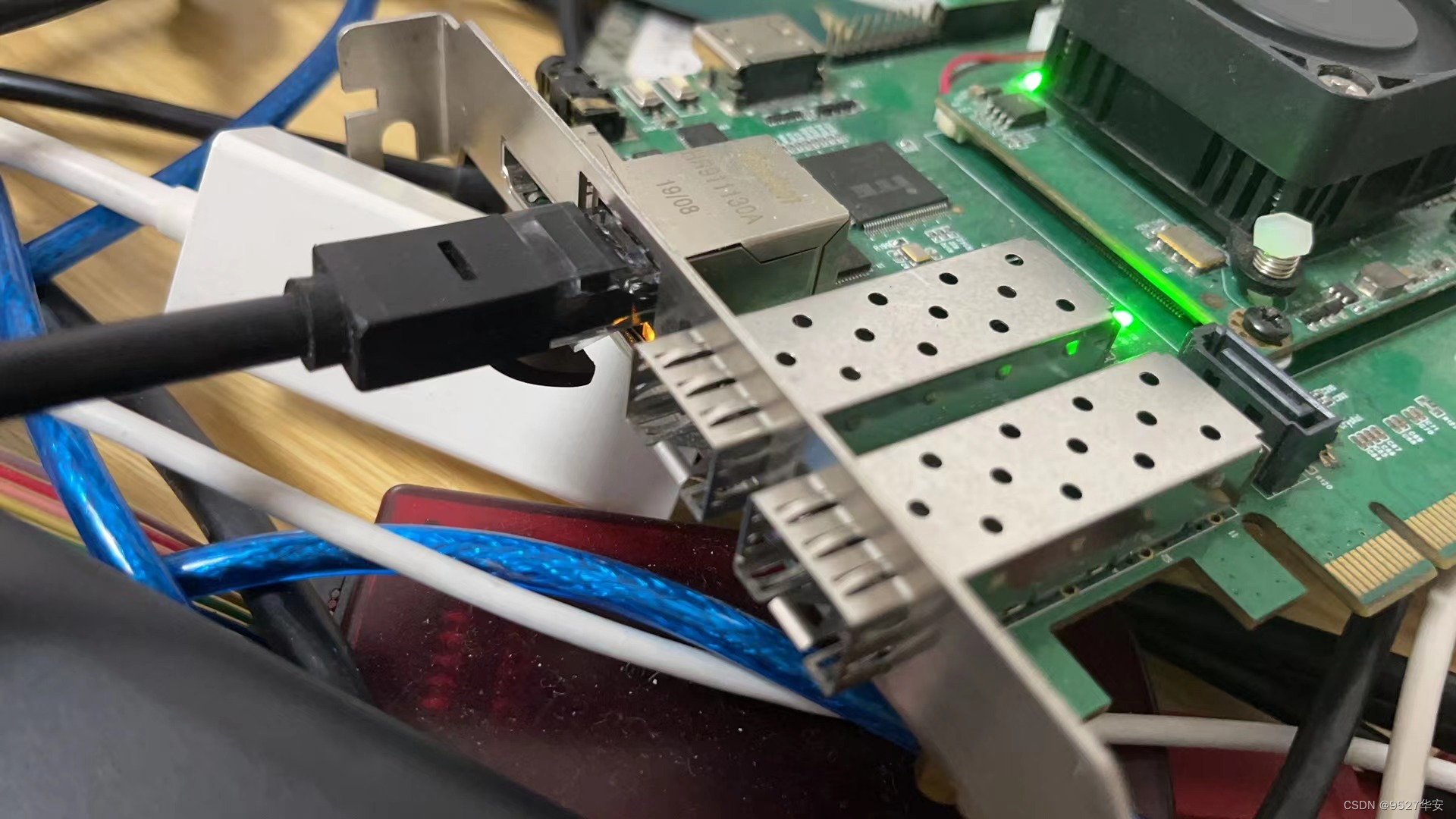

连接如下：

首先设置电脑端IP如下：

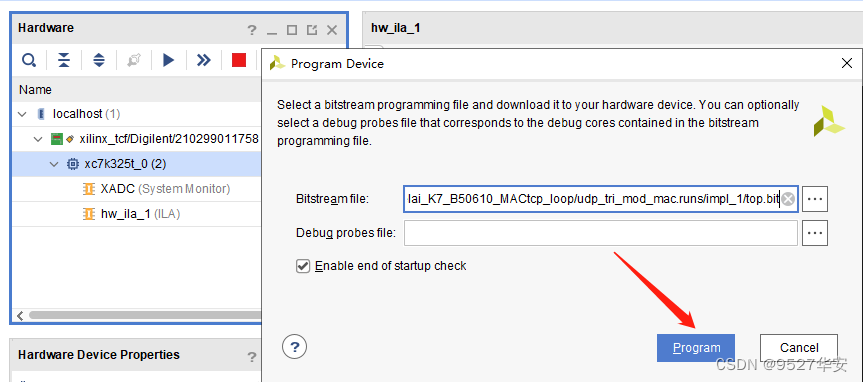

下载bit，如下：

ping测试

打开cdm，输入 ping 192.168.0.56，如下：

TCP数据回环测试

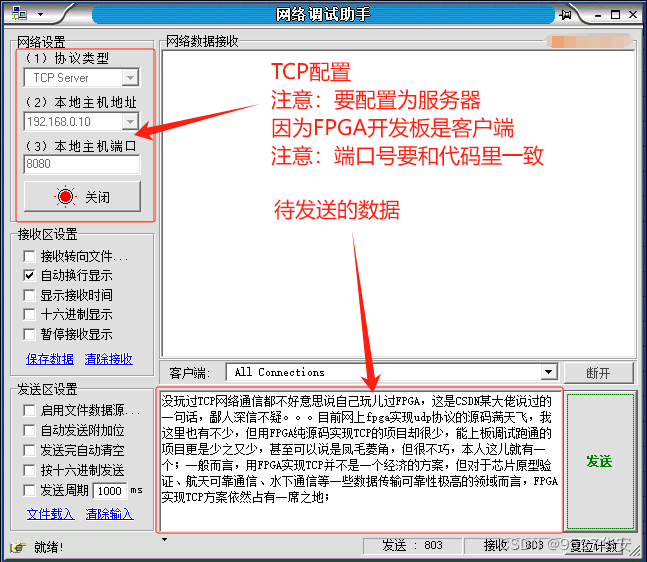

打开网络调试助手并配置，如下：

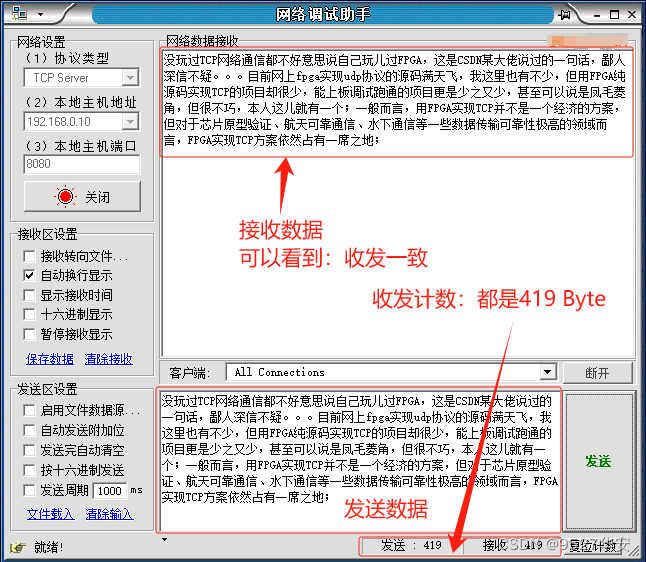

单次发送数据测试结果如下：

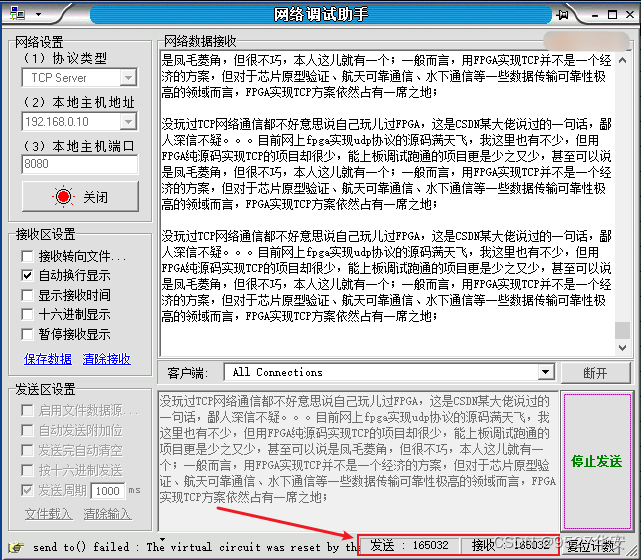

循环发送数据测试结果如下，1秒时间间隔循环：可以看到，收发计数都到了165032 Byte没有丢包，足以证明其稳定性；

传输速率测试

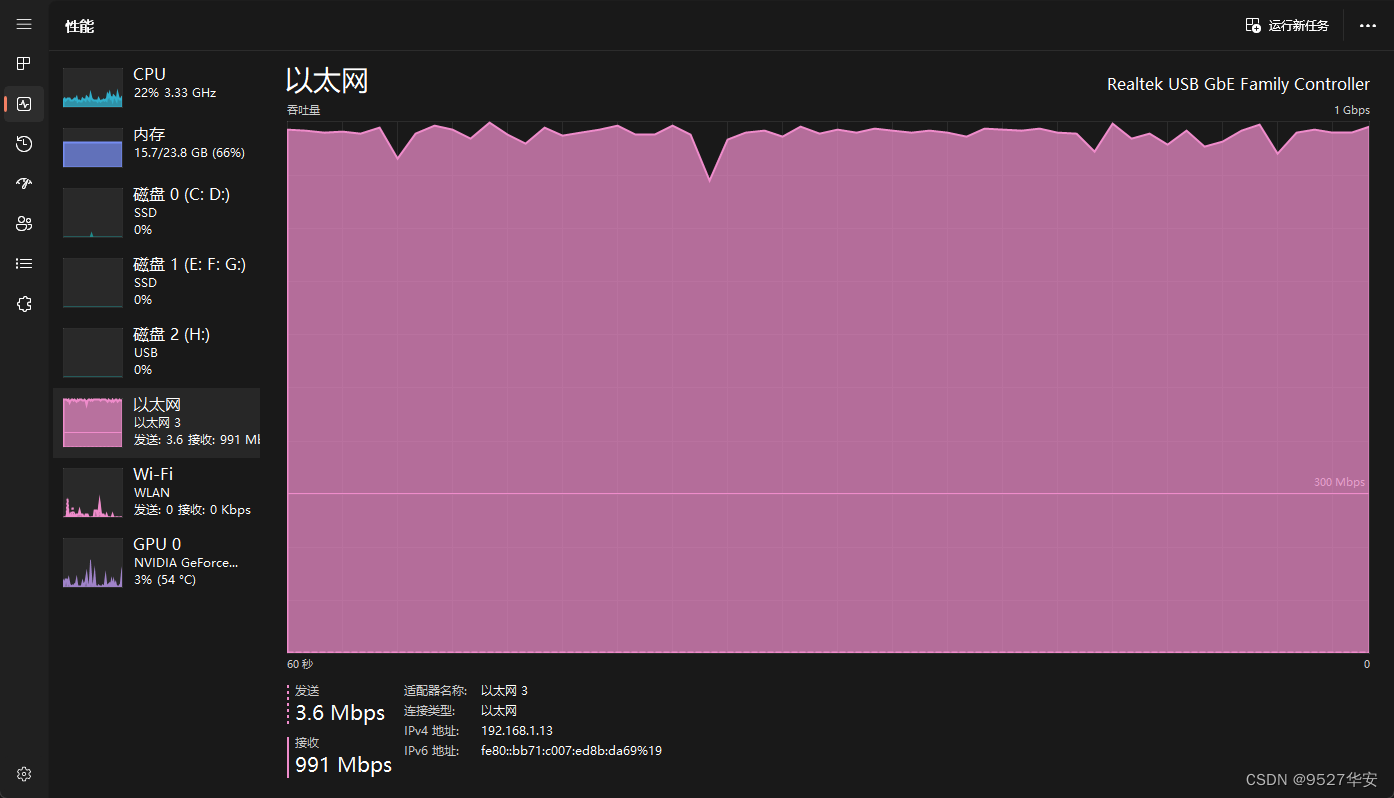

去除合理线损后的PC段测得991M速率，如下：

12、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

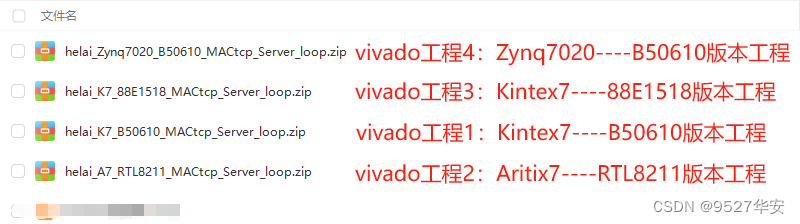

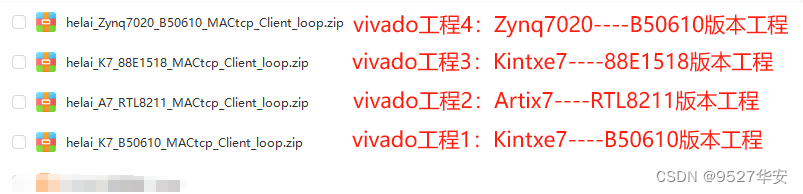

网盘资料如下：

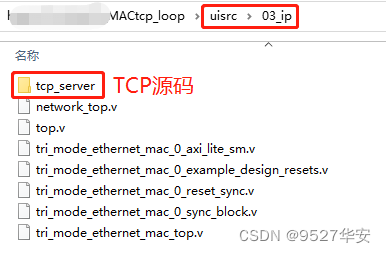

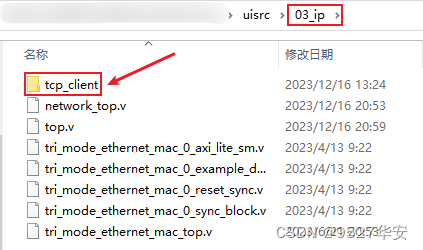

TCP源码路径如下：
