概述

功能简介

CSI（Camera Serial Interface）是由MIPI联盟下Camera工作组指定的接口标准。CSI-2是MIPI CSI第二版，主要由应用层、协议层、物理层组成，最大支持4通道数据传输、单线传输速度高达1Gb/s。

物理层支持HS（High Speed）和LP（Low Speed）两种工作模式。HS模式下采用低压差分信号，功耗较大，但数据传输速率可以很高（数据速率为80M～1Gbps）；LP模式下采用单端信号，数据速率很低（<10Mbps），但是相应的功耗也很低。两种模式的结合保证了MIPI总线在需要传输大量数据（如图像）时可以高速传输，而在不需要传输大数据量时又能够减少功耗。

图1显示了简化的CSI接口。D-PHY采用1对源同步的差分时钟和1～4对差分数据线来进行数据传输。数据传输采用DDR方式，即在时钟的上下边沿都有数据传输。

图 1 CSI发送、接收接口

MIPI CSI标准分为应用层、协议层与物理层，协议层又细分为像素字节转换层、低级协议层、Lane管理层。

  • 物理层（PHY Layer）

PHY层指定了传输媒介，在电气层面从串行bit流中捕捉“0”与“1”，同时生成SoT与EoT等信号。

  • 协议层（Protocol Layer）

协议层由三个子层组成，每个子层有不同的职责。CSI-2协议能够在host侧处理器上用一个单独的接口处理多条数据流。协议层规定了多条数据流该如何标记和交织起来，以便每条数据流能够被正确地恢复出来。

  • 像素字节转换层（Pixel/Byte Packing/Unpacking Layer）

CSI-2规范支持多种不同像素格式的图像应用。在发送方中，本层在发送数据到Low Level Protocol层之前，将来自应用层的像素封包为字节数据。在接收方中，本层在发送数据到应用层之前，将来自Low Level Protocol层的字节数据解包为像素。8位的像素数据在本层中传输时保持不变。

  • 低级协议层（Low Level Protocol） LLP主要包含了在SoT和EoT事件之间的bit和byte级别的同步方法，以及和下一层传递数据的方法。LLP最小数据粒度是1个字节。LLP也包含了一个字节内的bit值解析，即Endian(大小端里的Endian的意思)的处理。

  • Lane管理层（Lane Management）

CSI-2的Lane是可扩展的。具体的数据Lane的数量规范并没有给出限制，具体根据应用的带宽需求而定。发送侧分发（distributor功能）来自出口方向数据流的字节到1条或多条Lane上。接收侧则从一条或多条Lane中收集字节并合并（merge功能）到一个数据流上，复原出原始流的字节顺序。对于C-PHY物理层来说，本层专门分发字节对（16 bits）到数据Lane或从数据Lane中收集字节对。基于每Lane的扰码功能是可选特性。

协议层的数据组织形式是包（packet）。接口的发送侧会增加包头（header）和错误校验（error-checking）信息到即将被LLP发送的数据上。接收侧在LLP将包头剥掉，包头会被接收器中对应的逻辑所解析。错误校验信息可以用来做入口数据的完整性检查。

  • 应用层（Application Layer）

本层描述了更高层级的应用对于数据中的数据的处理，规范并不涵盖应用层。CSI-2规范只给出了像素值和字节的映射关系。

运作机制

MIPI CSI模块各分层的作用为：接口层提供打开设备、写入数据和关闭设备的接口。核心层主要提供绑定设备、初始化设备以及释放设备的能力。适配层实现其它具体的功能。

说明：
核心层可以调用接口层的函数，核心层通过钩子函数调用适配层函数，从而适配层可以间接的调用接口层函数，但是不可逆转接口层调用适配层函数。

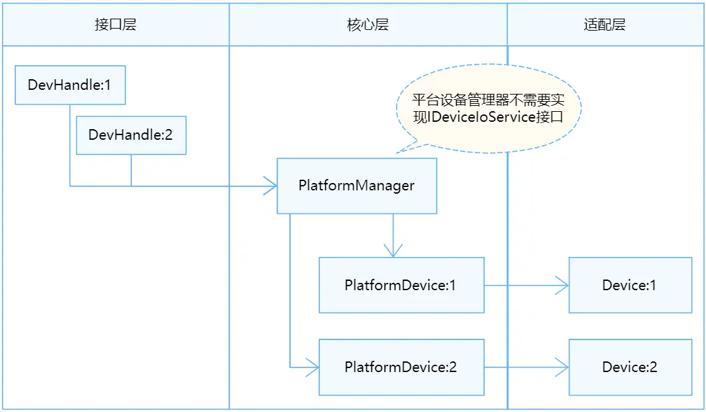

图 2 CSI无服务模式结构图

约束与限制

由于使用无服务模式，MIPI_CSI接口暂不支持用户态使用。

使用指导

场景介绍

MIPI CSI主要用于连接摄像头组件。

接口说明

MIPI CSI模块提供的主要接口如表1所示，具体API详见//drivers/hdf_core/framework/include/platform/mipi_csi_if.h。

表 1 ComboDevAttr结构体介绍

class="table-box">
名称描述
devno设备号
inputMode输入模式：MIPI/LVDS/SUBSLVDS/HISPI/DC
dataRateMipi Rx，SLVS输入速率
imgRectMIPI Rx设备裁剪区域（与原始传感器输入图像大小相对应）
MIPIAttrMipi设备属性
lvdsAttrLVDS/SubLVDS/HiSPi设备属性

表 2 ExtDataType结构体介绍

class="table-box">
名称描述
devno设备号
numSensor号
extDataBitWidth图片的位深
extDataType定义YUV和原始数据格式以及位深度

表 3 MIPI CSI API接口功能介绍

class="table-box">
接口名接口描述
DevHandle MipiCsiOpen(uint8_t id)获取MIPI_CSI控制器操作句柄
void MipiCsiClose(DevHandle handle)释放MIPI_CSI控制器操作句柄
int32_t MipiCsiSetComboDevAttr(DevHandle handle, ComboDevAttr *pAttr)设置MIPI，CMOS或者LVDS相机的参数给控制器，参数包括工作模式，图像区域，图像深度，数据速率和物理通道等
int32_t MipiCsiSetExtDataType(DevHandle handle, ExtDataType *dataType)设置YUV和RAW数据格式和位深（可选）
int32_t MipiCsiSetHsMode(DevHandle handle, LaneDivideMode laneDivideMode)设置MIPI RX的Lane分布。根据硬件连接的形式选择具体的mode
int32_t MipiCsiSetPhyCmvmode(DevHandle handle, uint8_t devno, PhyCmvMode cmvMode)设置共模电压模式
int32_t MipiCsiResetSensor(DevHandle handle, uint8_t snsResetSource)复位Sensor
int32_t MipiCsiUnresetSensor(DevHandle handle, uint8_t snsResetSource)撤销复位Sensor
int32_t MipiCsiResetRx(DevHandle handle, uint8_t comboDev)复位MIPI RX。不同的s32WorkingViNum有不同的enSnsType
int32_t MipiCsiUnresetRx(DevHandle handle, uint8_t comboDev)撤销复位MIPI RX
int32_t MipiCsiEnableClock(DevHandle handle, uint8_t comboDev)使能MIPI的时钟。根据上层函数电泳传递的enSnsType参数决定是用MIPI还是LVDS
int32_t MipiCsiDisableClock(DevHandle handle, uint8_t comboDev)关闭MIPI设备的时钟
int32_t MipiCsiEnableSensorClock(DevHandle handle, uint8_t snsClkSource)使能MIPI上的Sensor时钟
int32_t MipiCsiDisableSensorClock(DevHandle handle, uint8_t snsClkSource)关闭Sensor的时钟

开发步骤

使用流程

使用MIPI CSI的一般流程如图3所示。

图 3 MIPI CSI使用流程图

获取MIPI CSI控制器操作句柄

在进行MIPI CSI进行通信前，首先要调用MipiCsiOpen获取控制器操作句柄，该函数会返回指定通道ID的控制器操作句柄。

DevHandle MipiCsiOpen(uint8_t id);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 4 MipiCsiOpen的参数和返回值描述

class="table-box">
参数参数描述
iduint8_t类型，MIPI CSI通道ID
返回值返回值描述
NULL获取失败
设备句柄获取到指令通道的控制器操作句柄，类型为DevHandle

假设系统中的MIPI CSI通道为0，获取该通道控制器操作句柄的示例如下：

DevHandle MipiCsiHandle = NULL;  // 设备句柄
id = 0;                          // MIPI CSI通道ID

// 获取控制器操作句柄
MipiCsiHandle = MipiCsiOpen(id);
if (MipiCsiHandle == NULL) {
    HDF_LOGE("MipiCsiOpen: mipi csi open fail.\n");
    return NULL;
}
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
进行MIPI CSI相应配置
    int32_t MipiCsiSetComboDevAttr(DevHandle handle, ComboDevAttr *pAttr);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 5 MipiCsiSetComboDevAttr的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
pAttr结构体指针，MIPI CSI相应配置
返回值返回值描述
HDF_SUCCESS设置成功
负数设置失败
    int32_t ret;
    struct ComboDevAttr attr;

    // 当前配置如下
    (void)memset_s(&attr, sizeof(ComboDevAttr), 0, sizeof(ComboDevAttr));
    attr.devno = 0;                    // 设备0
    attr.inputMode = INPUT_MODE_MIPI;  // 输入模式为MIPI
    attr.dataRate = MIPI_DATA_RATE_X1; // 每时钟输出1像素
    attr.imgRect.x = 0;                // 0: 图像传感器左上位置
    attr.imgRect.y = 0;                // 0: 图像传感器右上位置
    attr.imgRect.width = 2592;         // 2592: 图像传感器宽度大小
    attr.imgRect.height = 1944;        // 1944: 图像传感器高度尺寸
    // 写入配置数据
    ret = MipiCsiSetComboDevAttr(MipiCsiHandle, &attr);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiSetComboDevAttr: mipi csi set combo dev attr fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
    int32_t MipiCsiSetExtDataType(DevHandle handle, ExtDataType* dataType);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 6 MipiCsiSetExtDataType的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
dataType结构体指针，定义YUV和原始数据格式以及位深度
返回值返回值描述
HDF_SUCCESS设置成功
负数设置失败
    int32_t ret;
    struct ExtDataType dataType;

    // 配置YUV和RAW数据格式和位深参数
    dataType.devno = 0;               // 设备0
    dataType.num = 0;                 // Sensor 0
    dataType.extDataBitWidth[0] = 12; // 位深数组元素0
    dataType.extDataBitWidth[1] = 12; // 位深数组元素1
    dataType.extDataBitWidth[2] = 12; // 位深数组元素2

    dataType.extDataType[0] = 0x39;   // 定义YUV和原始数据格式以及位深度元素0
    dataType.extDataType[1] = 0x39;   // 定义YUV和原始数据格式以及位深度元素1
    dataType.extDataType[2] = 0x39;   // 定义YUV和原始数据格式以及位深度元素2
    // 设置YUV和RAW数据格式和位深
    ret = MipiCsiSetExtDataType(MipiCsiHandle, &dataType);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiSetExtDataType: mipi csi set ext data type fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
    int32_t MipiCsiSetHsMode(DevHandle handle, LaneDivideMode laneDivideMode);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 7 MipiCsiSetHsMode的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
laneDivideMode结构体类型，Lane模式参数
返回值返回值描述
HDF_SUCCESS设置成功
负数设置失败
    int32_t ret;
    enum LaneDivideMode mode;

    // Lane模式参数为0
    mode = LANE_DIVIDE_MODE_0;
    // 设置MIPI RX的 Lane分布
    ret = MipiCsiSetHsMode(MipiCsiHandle, mode);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiSetHsMode: mipi csi set hs mode fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
    int32_t MipiCsiSetPhyCmvmode(DevHandle handle, uint8_t devno, PhyCmvMode cmvMode);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 8 MipiCsiSetPhyCmvmode的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
cmvMode结构体类型，共模电压模式参数
devnouint8_t类型，设备编号
返回值返回值描述
HDF_SUCCESS设置成功
负数设置失败
    int32_t ret;
    enum PhyCmvMode mode;
    uint8_t devno;

    // 共模电压模式参数为0
    mode = PHY_CMV_GE1200MV;
    // 设备编号为0
    devno = 0;
    // 设置共模电压模式
    ret = MipiCsiSetPhyCmvmode(MipiCsiHandle, devno, mode);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiSetPhyCmvmode: mipi csi set phy cmv mode fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
复位/撤销复位Sensor
    int32_t MipiCsiResetSensor(DevHandle handle, uint8_t snsResetSource);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 9 MipiCsiResetSensor的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
snsResetSourceuint8_t类型，传感器的复位信号线号，在软件中称为传感器的复位源
返回值返回值描述
HDF_SUCCESS复位成功
负数复位失败
    int32_t ret;
    uint8_t snsResetSource;

    // 传感器复位信号线号为0
    snsResetSource = 0;
    // 复位Sensor
    ret = MipiCsiResetSensor(MipiCsiHandle, snsResetSource);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiResetSensor: mipi csi reset sensor fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
    int32_t MipiCsiUnresetSensor(DevHandle handle, uint8_t snsResetSource);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 10 MipiCsiUnresetSensor的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
snsResetSourceuint8_t类型，传感器的复位信号线号，在软件中称为传感器的复位源
返回值返回值描述
HDF_SUCCESS撤销复位成功
负数撤销复位失败
    int32_t ret;
    uint8_t snsResetSource;

    // 传感器撤销复位信号线号为0
    snsResetSource = 0;
    // 撤销复位Sensor
    ret = MipiCsiUnresetSensor(MipiCsiHandle, snsResetSource);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiUnresetSensor: mipi csi unreset sensor fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
复位/撤销复位MIPI RX
    int32_t MipiCsiResetRx(DevHandle handle, uint8_t comboDev);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 11 MipiCsiResetRx的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
comboDevuint8_t类型，MIPI RX或LVDS通路序号
返回值返回值描述
HDF_SUCCESS复位成功
负数复位失败
    int32_t ret;
    uint8_t comboDev;

    // 通路序号为0
    comboDev = 0;
    // 复位MIPI RX
    ret = MipiCsiResetRx(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiResetRx: mipi csi reset rx fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
    int32_t MipiCsiUnresetRx(DevHandle handle, uint8_t comboDev);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 12 MipiCsiUnresetRx的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
comboDevuint8_t类型，MIPI RX或LVDS通路序号
返回值返回值描述
HDF_SUCCESS撤销复位成功
负数撤销复位失败
    int32_t ret;
    uint8_t comboDev;

    // 通路序号为0
    comboDev = 0;
    // 撤销复位MIPI RX
    ret = MipiCsiUnresetRx(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiUnresetRx: mipi csi unreset rx fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
使能/关闭MIPI的时钟
    int32_t MipiCsiEnableClock(DevHandle handle, uint8_t comboDev);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 13 MipiCsiEnableClock的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
comboDevuint8_t类型，通路序号
返回值返回值描述
HDF_SUCCESS使能成功
负数使能失败
    int32_t ret;
    uint8_t comboDev;

    // 通路序号为0
    comboDev = 0;
    // 使能MIPI的时钟
    ret = MipiCsiEnableClock(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiEnableClock: mipi csi enable clock fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
    int32_t MipiCsiDisableClock(DevHandle handle, uint8_t comboDev);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 14 MipiCsiDisableClock的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
comboDevuint8_t类型，通路序号
返回值返回值描述
HDF_SUCCESS关闭成功
负数关闭失败
    int32_t ret;
    uint8_t comboDev;

    // 通路序号为0
    comboDev = 0;
    // 关闭MIPI的时钟
    ret = MipiCsiDisableClock(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiDisableClock: mipi csi disable clock fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
使能/关闭MIPI上的Sensor时钟
    int32_t MipiCsiEnableSensorClock(DevHandle handle, uint8_t snsClkSource);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 15 MipiCsiEnableSensorClock的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
snsClkSourceuint8_t类型，传感器的时钟信号线号，在软件中称为传感器的时钟源
返回值返回值描述
HDF_SUCCESS使能成功
负数使能失败
    int32_t ret;
    uint8_t snsClkSource;

    // 传感器的时钟信号线号为0
    snsClkSource = 0;
    // 使能MIPI上的Sensor时钟
    ret = MipiCsiEnableSensorClock(MipiCsiHandle, snsClkSource);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiEnableSensorClock: mipi csi enable sensor clock fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
    int32_t MipiCsiDisableSensorClock(DevHandle handle, uint8_t snsClkSource);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

表 16 MipiCsiDisableSensorClock的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，控制器操作句柄
snsClkSourceuint8_t类型，传感器的时钟信号线号，在软件中称为传感器的时钟源
返回值返回值描述
HDF_SUCCESS关闭成功
负数关闭失败
    int32_t ret;
    uint8_t snsClkSource;

    // 传感器的时钟信号线号为0
    snsClkSource = 0;
    // 关闭MIPI上的Sensor时钟
    ret = MipiCsiDisableSensorClock(MipiCsiHandle, snsClkSource);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("MipiCsiDisableSensorClock: mipi csi disable sensor clock fail, ret=%d\n", ret);
        return ret;
    }
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
释放MIPI CSI控制器操作句柄

MIPI CSI使用完成之后，需要释放控制器操作句柄，释放句柄的函数如下所示：

void MipiCsiClose(DevHandle handle);
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

该函数会释放掉由MipiCsiOpen申请的资源。

表 17 MipiCsiClose的参数和返回值描述

class="table-box">
参数参数描述
handleDevHandle类型，MIPI CSI控制器操作句柄
MipiCsiClose(MIPIHandle); // 释放掉MIPI CSI控制器操作句柄
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

使用实例

本例拟对Hi3516DV300开发板上MIPI CSI设备进行操作。

MIPI CSI完整的使用示例如下所示：

#include "hdf_log.h"
#include "mipi_csi_if.h"
#include "securec.h"

enum InterfaceType {
    INTERFACE_MIPI = 0,
    INTERFACE_LVDS,
    INTERFACE_CMOS,
    INTERFACE_BUTT
};

static void InitMipiDevAttr(MipiDevAttr *mipiAttr)
{
    MipiDevAttr attr;
    if (mipiAttr == NULL) {
        return;
    }

    HDF_LOGI("InitMipiDevAttr: enter.");
    (void)memset_s(&attr, sizeof(MipiDevAttr), 0, sizeof(MipiDevAttr));
    attr.inputDataType = DATA_TYPE_RAW_12BIT;
    attr.wdrMode = HI_MIPI_WDR_MODE_NONE;
    // laneId: -1 - disable
    attr.laneId[0] = 0;          // 0 -- laneId 0
    attr.laneId[1] = 1;          // 1 -- laneId 1
    attr.laneId[2] = 2;          // 2 -- laneId 2
    attr.laneId[3] = 3;          // 3 -- laneId 3

    // Used by the HI_MIPI_WDR_MODE_DT, This is not fully tested!
    if (attr.wdrMode == HI_MIPI_WDR_MODE_DT) {
        attr.dataType[0] = 0x39; // 0x39 -- data type reserved
        attr.dataType[1] = 0x39; // 0x39 -- data type reserved
        attr.dataType[2] = 0x39; // 0x39 -- data type reserved
        attr.dataType[3] = 0x39; // 0x39 -- data type reserved
    }

    *mipiAttr = attr;
}

static int MipiGetIntputModeType(InputMode inputMode)
{
    switch (inputMode) {
        case INPUT_MODE_SUBLVDS:
        case INPUT_MODE_LVDS:
        case INPUT_MODE_HISPI:
            return INTERFACE_LVDS;
        case INPUT_MODE_MIPI:
            return INTERFACE_MIPI;
        case INPUT_MODE_CMOS:
        case INPUT_MODE_BT1120:
        case INPUT_MODE_BT656:
        case INPUT_MODE_BYPASS:
            return INTERFACE_CMOS;
        default:
            break;
    }

    return INTERFACE_BUTT;
}

static void InitLvdsDevAttr(LvdsDevAttr *lvdsAttr)
{
    int i;
    int j;
    int k;
    LvdsDevAttr attr;

    if (lvdsAttr == NULL) {
        return;
    }

    (void)memset_s(&attr, sizeof(LvdsDevAttr), 0, sizeof(LvdsDevAttr));
    attr.inputDataType = DATA_TYPE_RAW_12BIT;
    attr.wdrMode = HI_WDR_MODE_NONE;
    // LVDS synchronization mode. LVDS_SYNC_MODE_SOF, LVDS_SYNC_MODE_SAV
    attr.syncMode = LVDS_SYNC_MODE_SOF;
    // LVDS Vsync type. LVDS_VSYNC_NORMAL, LVDS_VSYNC_SHARE, LVDS_VSYNC_HCONNECT
    attr.vsyncAttr.syncType = LVDS_VSYNC_NORMAL;
    // hconnect vsync blanking len, valid when the syncType is LVDS_VSYNC_HCONNECT
    // This is not fully tested!
    if (attr.vsyncAttr.syncType == LVDS_VSYNC_HCONNECT) {
        attr.vsyncAttr.hblank1 = 0;
        attr.vsyncAttr.hblank2 = 0;
    }
    // frame identification code: LVDS_FID_NONE, LVDS_FID_IN_SAV, LVDS_FID_IN_DATA
    attr.fidAttr.fidType = LVDS_FID_NONE;
    // Sony DOL has the Frame Information Line, in DOL H-Connection mode, should
    // configure this flag as false to disable output the Frame Information Line.
    // This is not fully tested!
    attr.fidAttr.outputFil = 'm';
    // LVDS bit size end mode: LVDS_ENDIAN_LITTLE, LVDS_ENDIAN_BIG
    attr.dataEndian = LVDS_ENDIAN_LITTLE;
    // sync code endian: little/big, LVDS_ENDIAN_LITTLE, LVDS_ENDIAN_BIG
    attr.syncCodeEndian = LVDS_ENDIAN_LITTLE;
    // laneId: -1 - disable
    attr.laneId[0] = 0; // 0 -- laneId 0
    attr.laneId[1] = 1; // 1 -- laneId 1
    attr.laneId[2] = 2; // 2 -- laneId 2
    attr.laneId[3] = 3; // 3 -- laneId 3

    /* each vc has 4 params, syncCode[i]:
        syncMode is SYNC_MODE_SOF: SOF, EOF, SOL, EOL
        syncMode is SYNC_MODE_SAV: invalid sav, invalid eav, valid sav, valid eav
       This is not fully tested! */
    for (i = 0; i < LVDS_LANE_NUM; i++) {
        for (j = 0; j < WDR_VC_NUM; j++) {
            for (k = 0; k < SYNC_CODE_NUM; k++) {
                attr.syncCode[i][j][k] = 0; // 0 -- frame0 sof
            }
        }
    }

    *lvdsAttr = attr;
}

static int32_t PalMipiCsiTestSample(void)
{
    uint8_t id;
    int32_t ret;
    uint8_t comboDev;
    uint8_t snsClkSource;
    uint8_t snsResetSource;
    uint8_t devno;
    LaneDivideMode laneMode;
    PhyCmvMode CmvMode;
    ComboDevAttr attr;
    DevHandle MipiCsiHandle = NULL;
    enum InterfaceType interType;

    // 控制器ID号
    id = 0;
    // 获取控制器操作句柄
    MipiCsiHandle = MipiCsiOpen(id);
    if (MipiCsiHandle == NULL) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi open fail!\n");
        return HDF_FAILURE;
    }

    // Lane模式参数为0
    laneMode = LANE_DIVIDE_MODE_0;
    // 设置MIPI RX的Lane分布
    ret = MipiCsiSetHsMode(MipiCsiHandle, laneMode);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi set hs mode fail, ret=%d\n", ret);
        return ret;
    }

    // 通路序号为0
    comboDev = 0;
    // 使能MIPI的时钟
    ret = MipiCsiEnableClock(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi enable clock fail, ret=%d\n", ret);
        return ret;
    }

    // 复位MIPI RX
    ret = MipiCsiResetRx(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi reset rx fail, ret=%d\n", ret);
        return ret;
    }

    // 传感器的时钟信号线号为0
    snsClkSource = 0;
    // 使能MIPI上的Sensor时钟
    ret = MipiCsiEnableSensorClock(MipiCsiHandle, snsClkSource);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi enable sensor clock fail, ret=%d\n", ret);
        return ret;
    }
    snsResetSource = 0;
    // 复位Sensor
    ret = MipiCsiResetSensor(MipiCsiHandle, snsResetSource);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi reset sensor fail, ret=%d\n", ret);
        return ret;
    }

    // MIPI参数配置如下
    (void)memset_s(&attr, sizeof(ComboDevAttr), 0, sizeof(ComboDevAttr));
    attr.devno = 0;                    // 设备0
    attr.inputMode = INPUT_MODE_MIPI;  // 输入模式为MIPI
    attr.dataRate = MIPI_DATA_RATE_X1; // 每时钟输出1像素
    attr.imgRect.x = 0;                // 0: 图像传感器左上位置
    attr.imgRect.y = 0;                // 0: 图像传感器右上位置
    attr.imgRect.width = 2592;         // 2592: 图像传感器宽度大小
    attr.imgRect.height = 1944;        // 1944: 图像传感器高度尺寸
    interType = MipiGetIntputModeType(attr.inputMode);
    if (interType == INTERFACE_MIPI) {
        HDF_LOGI("PalMipiCsiTestSample: call[InitMipiDevAttr].");
        InitMipiDevAttr(&attr.mipiAttr);
    } else if (interType == INTERFACE_LVDS) {
        HDF_LOGI("PalMipiCsiTestSample: call[InitLvdsDevAttr].");
        InitLvdsDevAttr(&attr.lvdsAttr);
    } else {
        HDF_LOGE("PalMipiCsiTestSample: interType = %d is error!", attr.inputMode);
    }
    // 写入配置数据
    ret = MipiCsiSetComboDevAttr(MipiCsiHandle, &attr);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi set combo devAttr fail, ret=%d\n", ret);
        return ret;
    }

    // 共模电压模式参数为0
    CmvMode = PHY_CMV_GE1200MV;
    // 设备编号为0
    devno = 0;
    // 设置共模电压模式
    ret = MipiCsiSetPhyCmvmode(MipiCsiHandle, devno, CmvMode);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi set phy cmv mode fail, ret=%d\n", ret);
        return ret;
    }

    // 通路序号为0
    comboDev = 0;
    // 撤销复位MIPI RX
    ret = MipiCsiUnresetRx(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi unreset rx fail, ret=%d\n", ret);
        return ret;
    }

    // 关闭MIPI的时钟
    ret = MipiCsiDisableClock(MipiCsiHandle, comboDev);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi disable clock fail, ret=%d\n", ret);
        return ret;
    }

    // 传感器撤销复位信号线号为0
    snsResetSource = 0;
    // 撤销复位Sensor
    ret = MipiCsiUnresetSensor(MipiCsiHandle, snsResetSource);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi unreset sensor fail, ret=%d\n", ret);
        return ret;
    }

    // 关闭MIPI上的Sensor时钟
    ret = MipiCsiDisableSensorClock(MipiCsiHandle, snsClkSource);
    if (ret != HDF_SUCCESS && ret != HDF_ERR_NOT_SUPPORT) {
        HDF_LOGE("PalMipiCsiTestSample: mipi csi disable sensor clock fail, ret=%d\n", ret);
        return ret;
    }
    HDF_LOGI("PalMipiCsiTestSample: function tests end.");
    // 释放MIPI DSI设备句柄
    MipiCsiClose(MipiCsiHandle);
    return ret;
}
 class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">

如果大家想更加深入的学习 OpenHarmony（鸿蒙南向） 开发的全栈内容，不妨可以参考以下相关学习文档进行学习，助你快速提升自己：

OpenHarmony 开发环境搭建：https://qr18.cn/CgxrRy

《OpenHarmony源码解析》：https://qr18.cn/CgxrRy

系统架构分析：https://qr18.cn/CgxrRy

OpenHarmony 设备开发学习手册：https://qr18.cn/CgxrRy

在这里插入图片描述

OpenHarmony面试题（内含参考答案）：https://qr18.cn/CgxrRy

写在最后

data-report-view="{"mod":"1585297308_001","spm":"1001.2101.3001.6548","dest":"https://blog.csdn.net/maniuT/article/details/141111728","extend1":"pc","ab":"new"}">> id="blogExtensionBox" style="width:400px;margin:auto;margin-top:12px" class="blog-extension-box"> class="blog_extension blog_extension_type2" id="blog_extension"> class="extension_official" data-report-click="{"spm":"1001.2101.3001.6471"}" data-report-view="{"spm":"1001.2101.3001.6471"}"> class="blog_extension_card_left"> class="blog_extension_card_cont"> 鸿蒙开发学习资料领取！！！ class="blog_extension_card_cont_r"> 微信名片
注：本文转载自blog.csdn.net的沧海一笑-dj的文章"https://blog.csdn.net/dengjin20104042056/article/details/99709956"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
