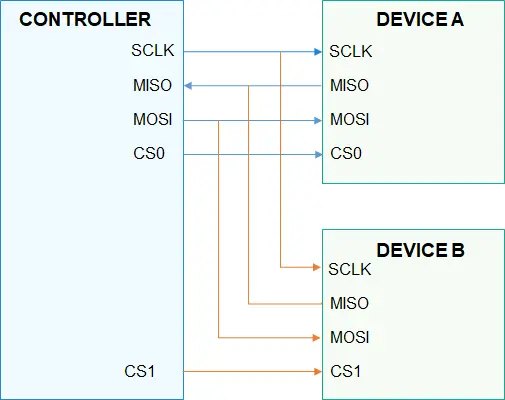

root {
platform {
spi_config { // 每一个SPI控制器配置私有数据
template spi_controller { // 模板公共参数，继承该模板的节点如果使用模板中的默认值，则节点字段可以缺省。
serviceName = "";
match_attr = "";
transferMode = 0; // 数据传输模式：中断传输(0)、流控传输(1)、DMA传输(2)
busNum = 0; // 总线号
clkRate = 100000000;
bitsPerWord = 8; // 传输位宽
mode = 19; // SPI 数据的输入输出模式
maxSpeedHz = 0; // 最大时钟频率
minSpeedHz = 0; // 最小时钟频率
speed = 2000000; // 当前消息传输速度
fifoSize = 256; // FIFO大小
numCs = 1; // 片选号
regBase = 0x120c0000; // 地址映射需要
irqNum = 100; // 中断号
REG_CRG_SPI = 0x120100e4; // CRG_REG_BASE(0x12010000) + 0x0e4
CRG_SPI_CKEN = 0;
CRG_SPI_RST = 0;
REG_MISC_CTRL_SPI = 0x12030024; // MISC_REG_BASE(0x12030000) + 0x24
MISC_CTRL_SPI_CS = 0;
MISC_CTRL_SPI_CS_SHIFT = 0;
}
controller_0x120c0000 :: spi_controller {
busNum = 0; // 【必要】总线号
CRG_SPI_CKEN = 0x10000; // (0x1 << 16) 0:close clk, 1:open clk
CRG_SPI_RST = 0x1; // (0x1 << 0) 0:cancel reset, 1:reset
match_attr = "hisilicon_hi35xx_spi_0"; // 【必要】需要和device_info.hcs中的deviceMatchAttr值一致
}
controller_0x120c1000 :: spi_controller {
busNum = 1;
CRG_SPI_CKEN = 0x20000; // (0x1 << 17) 0:close clk, 1:open clk
CRG_SPI_RST = 0x2; // (0x1 << 1) 0:cancel reset, 1:reset
match_attr = "hisilicon_hi35xx_spi_1";
regBase = 0x120c1000; // 【必要】地址映射需要
irqNum = 101; // 【必要】中断号
}
...... // 如果存在多个SPI设备时【必须】添加节点，否则不用
}
}
}
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
需要注意的是，新增spi_config.hcs配置文件后，必须在hdf.hcs文件中将其包含，否则配置文件无法生效。
例如：本例中spi_config.hcs所在路径为device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/spi/spi_config.hcs，则必须在产品对应的hdf.hcs中添加如下语句：
#include "../../../../device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/spi/spi_config.hcs" // 配置文件相对路径
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
- 实例化SPI控制器对象
完成属性文件配置之后，下一步就是以核心层SpiCntlr对象的初始化为核心，包括驱动适配者自定义结构体（传递参数和数据），实例化SpiCntlr成员SpiCntlrMethod（让用户可以通过接口来调用驱动底层函数），实现HdfDriverEntry成员函数（Bind、Init、Release）。
从驱动的角度看，自定义结构体是参数和数据的载体，而且spi_config.hcs文件中的数值会被HDF读入并通过DeviceResourceIface来初始化结构体成员，一些重要数值也会传递给核心层对象，例如设备号、总线号等。
// 对应于spi_config.hcs中的参数
struct Pl022 {
struct SpiCntlr *cntlr;
struct DListHead deviceList;
struct OsalSem sem;
volatile unsigned char *phyBase;
volatile unsigned char *regBase;
uint32_t irqNum;
uint32_t busNum;
uint32_t numCs;
uint32_t curCs;
uint32_t speed;
uint32_t fifoSize;
uint32_t clkRate;
uint32_t maxSpeedHz;
uint32_t minSpeedHz;
uint32_t regCrg;
uint32_t clkEnBit;
uint32_t clkRstBit;
uint32_t regMiscCtrl;
uint32_t miscCtrlCsShift;
uint32_t miscCtrlCs;
uint16_t mode;
uint8_t bitsPerWord;
uint8_t transferMode;
};
// SpiCntlr是核心层控制器结构体，其中的成员在Init函数中会被赋值。
struct SpiCntlr {
struct IDeviceIoService service;
struct HdfDeviceObject *device;
uint32_t busNum;
uint32_t numCs;
uint32_t curCs;
struct OsalMutex lock;
struct SpiCntlrMethod *method;
struct DListHead list;
void *priv;
};
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- SpiCntlr成员钩子函数结构体SpiCntlrMethod的实例化。
// spi_hi35xx.c中的示例：钩子函数的实例化
struct SpiCntlrMethod g_method = {
.Transfer = Pl022Transfer,
.SetCfg = Pl022SetCfg,
.GetCfg = Pl022GetCfg,
.Open = Pl022Open,
.Close = Pl022Close,
};
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
入参：
HdfDeviceObject是整个驱动对外提供的接口参数，具备HCS配置文件的信息。
返回值：
HDF_STATUS相关状态。
函数说明：
将SpiCntlr对象同HdfDeviceObject进行了关联。
static int32_t HdfSpiDeviceBind(struct HdfDeviceObject *device)
{
......
return (SpiCntlrCreate(device) == NULL) ? HDF_FAILURE : HDF_SUCCESS;
}
struct SpiCntlr *SpiCntlrCreate(struct HdfDeviceObject *device)
{
struct SpiCntlr *cntlr = NULL; // 创建核心层SpiCntlr对象
......
cntlr = (struct SpiCntlr *)OsalMemCalloc(sizeof(*cntlr)); // 分配内存
......
cntlr->device = device; // 使HdfDeviceObject与SpiCntlr可以相互转化的前提
device->service = &(cntlr->service); // 使HdfDeviceObject与SpiCntlr可以相互转化的前提
(void)OsalMutexInit(&cntlr->lock); // 锁初始化
DListHeadInit(&cntlr->list); // 添加对应的节点
cntlr->priv = NULL;
return cntlr;
}
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
入参：
HdfDeviceObject是整个驱动对外提供的接口参数，具备HCS配置文件的信息。
返回值：
HDF_STATUS相关状态（表3为部分展示，如需使用其他状态，可参考//drivers/hdf_core/interfaces/inner_api/utils/hdf_base.h中HDF_STATUS定义）。
表 3 HDF_STATUS相关状态说明
class="table-box">| 状态(值) | 描述 |
|---|
| HDF_ERR_INVALID_OBJECT | 控制器对象非法 |
| HDF_ERR_MALLOC_FAIL | 内存分配失败 |
| HDF_ERR_INVALID_PARAM | 参数非法 |
| HDF_ERR_IO | I/O 错误 |
| HDF_SUCCESS | 初始化成功 |
| HDF_FAILURE | 初始化失败 |
函数说明：
初始化自定义结构体对象，初始化SpiCntlr成员。
static int32_t HdfSpiDeviceInit(struct HdfDeviceObject *device)
{
int32_t ret;
struct SpiCntlr *cntlr = NULL;
......
cntlr = SpiCntlrFromDevice(device); // 这里有HdfDeviceObject到SpiCntlr的强制转换，通过service成员，赋值见Bind函数。
// return (device == NULL) ? NULL : (struct SpiCntlr *)device->service;
......
ret = Pl022Init(cntlr, device); // 【必要】实例化驱动适配者自定义操作对象，示例见下。
......
ret = Pl022Probe(cntlr->priv);
......
return ret;
}
static int32_t Pl022Init(struct SpiCntlr *cntlr, const struct HdfDeviceObject *device)
{
int32_t ret;
struct Pl022 *pl022 = NULL;
......
pl022 = (struct Pl022 *)OsalMemCalloc(sizeof(*pl022)); // 申请内存
......
ret = SpiGetBaseCfgFromHcs(pl022, device->property); // 初始化busNum、numCs、speed、fifoSize、clkRate、mode、bitsPerWord、transferMode参数值。
......
ret = SpiGetRegCfgFromHcs(pl022, device->property); // 初始化regBase、phyBase、irqNum、regCrg、clkEnBit、clkRstBit、regMiscCtrl、regMiscCtrl、 miscCtrlCs、miscCtrlCsShift参数值。
......
// 计算最大、最小速度对应的频率。
pl022->maxSpeedHz = (pl022->clkRate) / ((SCR_MIN + 1) * CPSDVSR_MIN);
pl022->minSpeedHz = (pl022->clkRate) / ((SCR_MAX + 1) * CPSDVSR_MAX);
DListHeadInit(&pl022->deviceList); // 初始化DList链表
pl022->cntlr = cntlr; // 使Pl022与SpiCntlr可以相互转化的前提
cntlr->priv = pl022; // 使Pl022与SpiCntlr可以相互转化的前提
cntlr->busNum = pl022->busNum; // 给SpiCntlr的busNum赋值
cntlr->method = &g_method; // SpiCntlrMethod的实例化对象的挂载
......
ret = Pl022CreatAndInitDevice(pl022);
if (ret != 0) {
Pl022Release(pl022); // 初始化失败则释放Pl022对象
return ret;
}
return 0;
}
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
入参：
HdfDeviceObject是整个驱动对外提供的接口参数，具备HCS配置文件的信息。
返回值：
无。
函数说明：
释放内存和删除控制器，该函数需要在驱动入口结构体中赋值给Release接口，当HDF框架调用Init函数初始化驱动失败时，可以调用Release释放驱动资源。
说明：
所有强制转换获取相应对象的操作前提是在Init函数中具备对应赋值的操作。
static void HdfSpiDeviceRelease(struct HdfDeviceObject *device)
{
struct SpiCntlr *cntlr = NULL;
......
cntlr = SpiCntlrFromDevice(device); // 这里有HdfDeviceObject到SpiCntlr的强制转换，通过service成员，赋值见Bind函数
// return (device==NULL) ?NULL:(struct SpiCntlr *)device->service;
......
if (cntlr->priv != NULL) {
Pl022Remove((struct Pl022 *)cntlr->priv); // 这里有SpiCntlr到Pl022的强制转换
}
SpiCntlrDestroy(cntlr); // 释放Pl022对象
}
c
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
- 驱动调试
【可选】针对新增驱动程序，建议验证驱动基本功能，例如挂载后的信息反馈，SPI获取设备属性、SPI设置设备属性、SPI传输等。
