一、前言

XCharts插件是一款基于UGUI的功能强大、易用、参数可配置的数据可视化图表插件。

二、正文

2-1、关于XCharts

A powerful, easy-to-use, configurable charting and data visualization library for Unity.
Unity数据可视化图表插件。

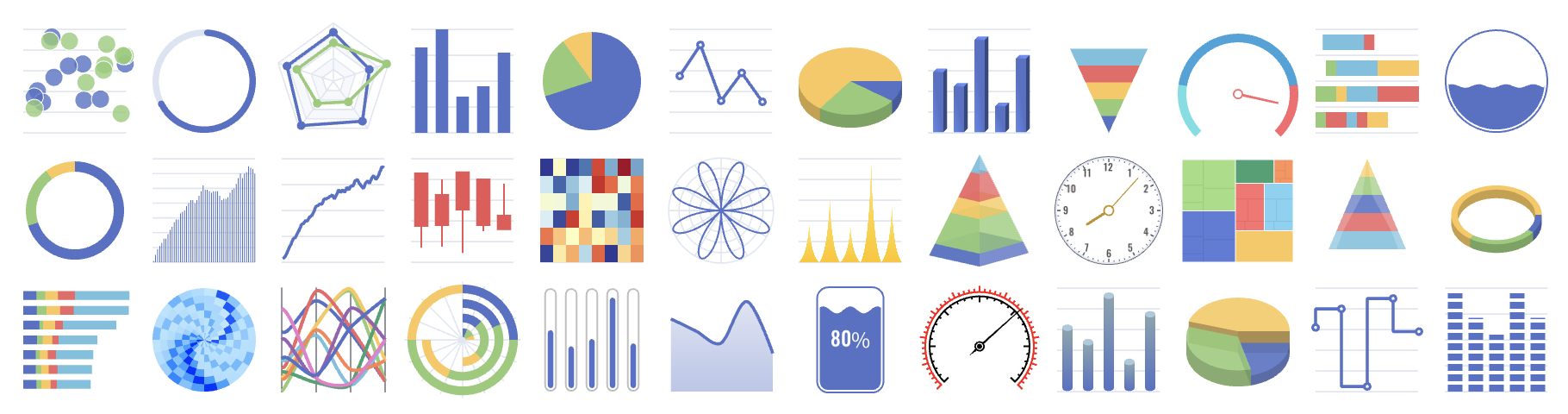

在这里插入图片描述
一款基于UGUI的功能强大、简单易用的数据可视化图表插件。支持折线图、柱状图、饼图、雷达图、散点图、热力图、环形图、K线图、极坐标、平行坐标等十多种内置图表，以及3D饼图、3D柱图、3D金字塔、漏斗图、仪表盘、水位图、象形柱图、甘特图、矩形树图等扩展图表。

2-2、特性

纯代码绘制：图表完全纯代码绘制，无需额外的贴图和Shader资源。
可视化配置：参数可视化配置，效果实时预览，也支持运行时代码动态修改配置和数据。
高自由定制：支持从主题和配置参数上任意调整；支持代码自定义绘制，自定义回调以及自定义实现图表。
多内置图表：支持线图、柱状图、饼图、雷达图、散点图、热力图、环形图、K线图、极坐标、平行坐标等多种内置图表。
多扩展图表：支持3D柱图、3D饼图、漏斗图、金字塔、仪表盘、水位图、象形柱图、甘特图、矩形树图等多种扩展图表。
多扩展组件：支持表格、统计数值等扩展UI组件。
多图表组合：支持内置图表的任意组合，同一图中可同时显示多个相同或不同类型的图表。
多种坐标系：支持直角坐标系、极坐标系、单轴等多种坐标系。
丰富的组件：支持标题、图例、提示框、标线、标域、数据区域缩放、视觉映射等常用组件。
多样式线图：支持直线图、曲线图、虚线图、面积图、阶梯线图等多种线图。
多样式柱图：支持并列柱图、堆叠柱图、堆积百分比柱图、斑马柱图、胶囊柱图等多种柱状图。
多样式饼图：支持环形图、玫瑰图、环形玫瑰图等多种饼图。
丰富的线条：支持实线、曲线、阶梯线、虚线、点线、点划线、双点划线等线条。
自定义绘制：支持自定义图表内容绘制，提供绘制点、线、面等其他图形的强大的绘图API。
大数据绘制：支持万级大数据量绘制；支持采样绘制；特殊的简化图表支持更优的性能。
自定义主题：支持主题定制、导入和导出，内置明暗两种默认主题。
动画和交互：支持渐入动画、渐出动画、变更动画、新增动画、交互动画等多种动画；支持多平台的数据筛选、视图缩放、细节展示等交互操作。
第三方扩展：支持无缝接入TexMeshPro和New Input System。
版本和兼容：支持所有5.6以上的Unity版本；支持全平台运行。

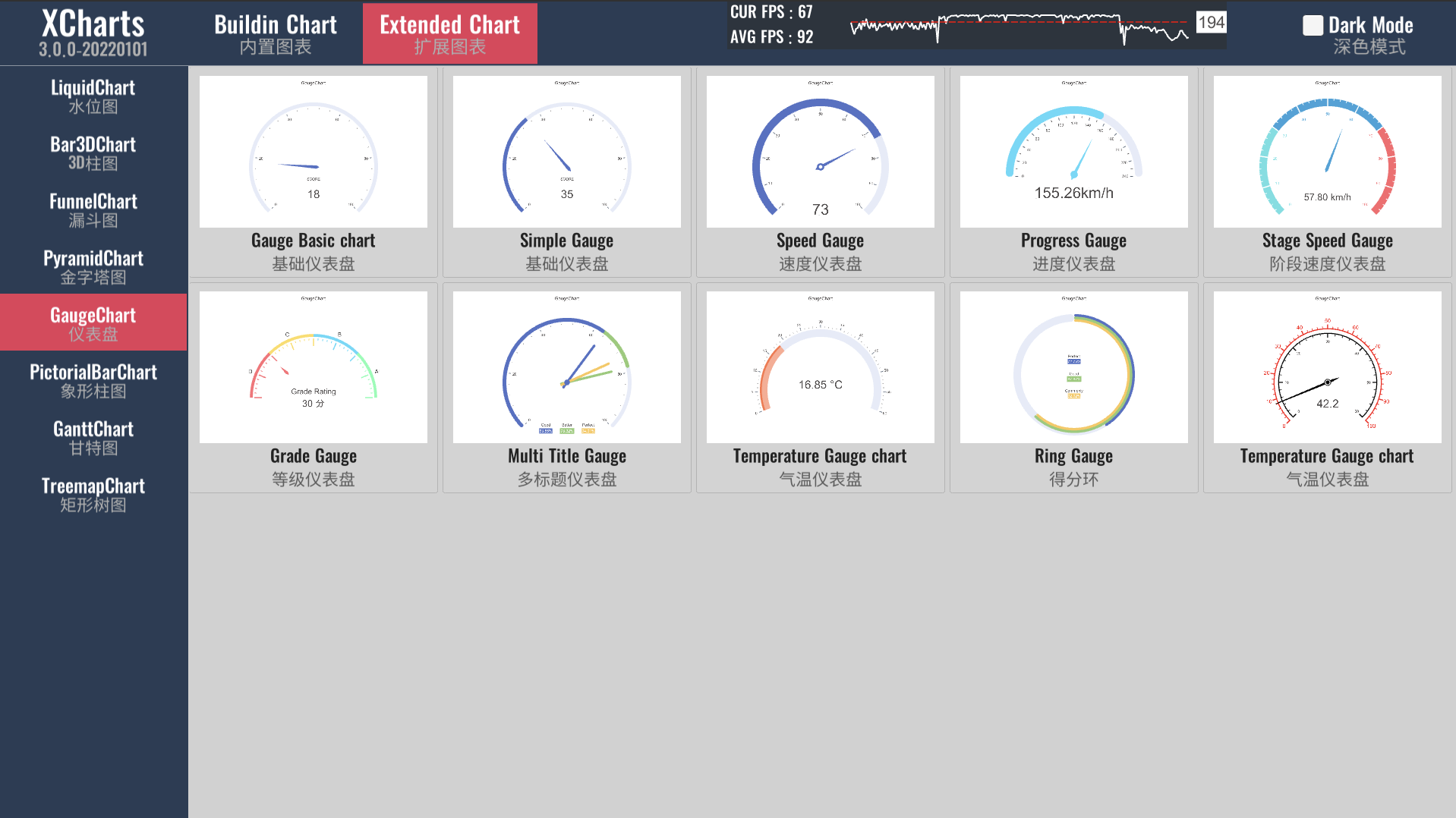

2-3、示意图

在这里插入图片描述

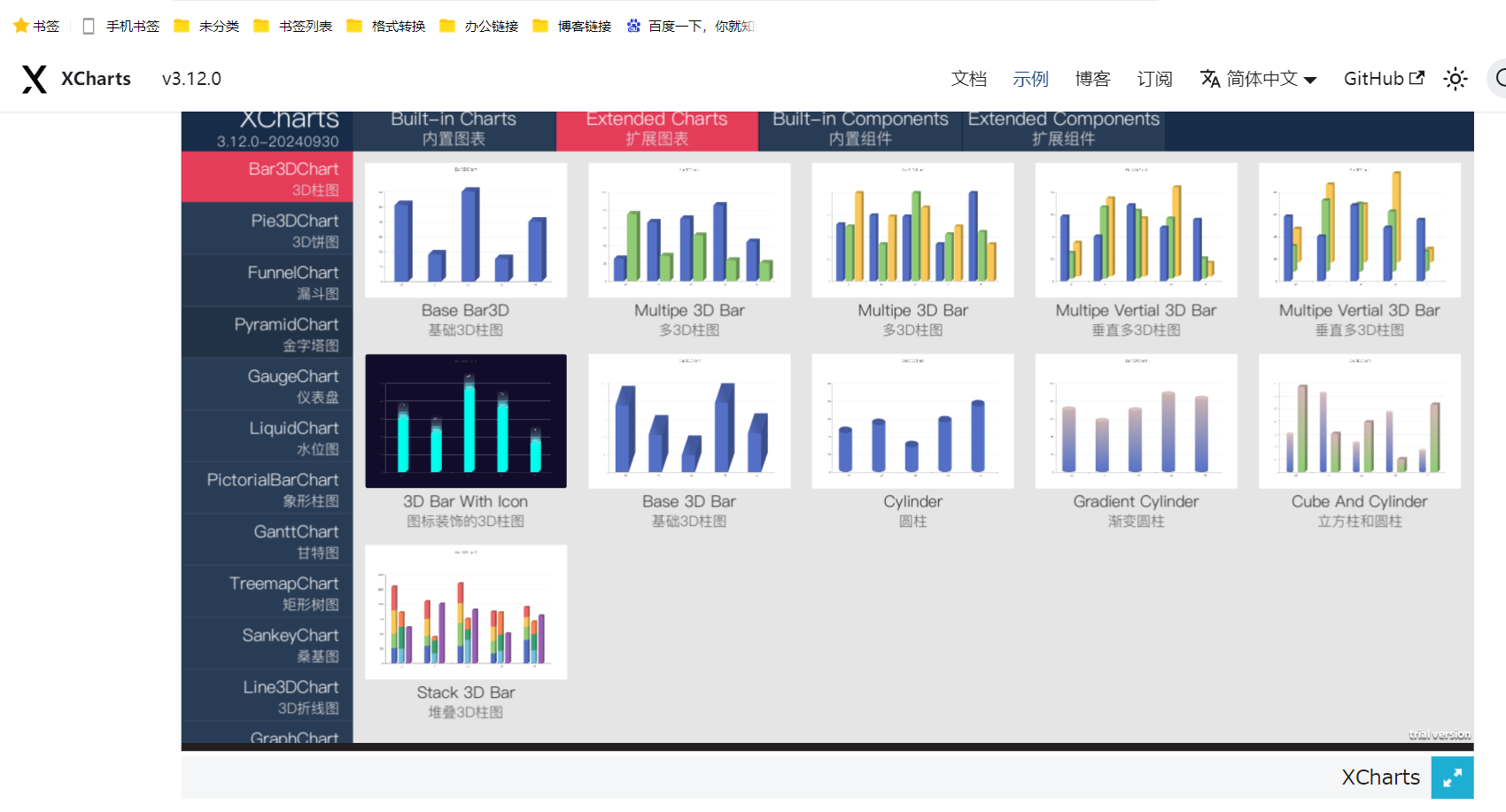

在线查看效果，可以点击下面的连接：

https://xcharts-team.github.io/examples
在这里插入图片描述

2-4、链接

XCharts 官方主页：https://xcharts-team.github.io

XCharts 在线示例：https://xcharts-team.github.io/examples

XCharts 教程：5分钟上手 XCharts：https://xcharts-team.github.io/docs/tutorial01

XCharts API文档：https://xcharts-team.github.io/docs/api

XCharts 问答：https://xcharts-team.github.io/docs/faq

XCharts 配置项手册：https://xcharts-team.github.io/docs/configuration

XCharts 更新日志：https://xcharts-team.github.io/docs/changelog

XCharts 订阅服务：https://xcharts-team.github.io/docs/support

XCharts3.0发布作者心语：http://iyenn.com/rec/1662688.html

作者邮箱：[email protected]

2-5、注意事项

XCharts可以免费使用吗？
答：XCharts使用MIT协议，可以免费使用。也可以订阅VIP享受更多增值服务。
XCharts支持代码动态添加和修改数据吗？支持从Excel或数据库中获取数据吗？
答：XCharts提供了各种数据操作的接口，支持代码动态修改配置，添加和修改数据，但数据来源需要自己解析和获取，再调用XCharts的接口添加到图表。
XCharts除了用在Unity平台，还能用在Winform或WPF等平台吗？
答：XCharts只支持在Unity平台使用。理论上任何支持UGUI的Unity版本都能运行XCharts。
锯齿怎么解决？支持多大量级的数据？
答：XCharts是基于UGUI实现的，所以UGUI中碰到的问题，在XCharts中也会存在。比如锯齿问题，比如Mesh顶点数超65535的问题。这两个问题的解决可参考问答16和问答27。
由于Mesh的65535顶点数的限制，目前XCharts的单条Line支持约2万的数据量，当然开启采样可以支持更多数据的绘制，但同时也会更消耗CPU。
XCharts3.0 不完全兼容 XCharts2.0 版本，升级3.0时，部分代码和配置可能需要重新调整。建议旧项目可以继续使用XCharts2.0，新项目推荐使用XCharts3.0。
XCharts2.0 进入维护阶段，后续只修复严重bug，原则上不再加新功能。
XCharts 理论上支持Unity 5.6及以上版本，但由于版本测试有限难免疏漏，发现问题可提Issue。
本仓库只包含XCharts源码，不包含Demo示例部分。需要查看Demo示例源码请到XCharts-Demo仓库。也可以在浏览器查看WebGL下的运行效果在线Demo 。
导入XCharts的unitypackage或者源码到项目。建议也导入XCharts守护程序 XCharts-Daemon。
在Hierarchy视图下右键选择XCharts->LineChart，即可创建一个默认的折线图。
用Inspector视图下的Add Serie和Add Main Component按钮可以添加Serie和组件。
在Inspector视图下可以调整各个组件的参数，Game视图可看到实时效果。
更多细节，请看【XCharts教程：5分钟上手教程】。
首次使用，建议先认真看一遍教程。

2-6、开源及付费

XCharts核心库授权MIT License许可证，被授权人有权利使用、复制、修改、合并、出版发行、散布、再授权及贩售软件及软件的副本。在软件和软件的所有副本中都必须包含版权声明和许可声明。
XCharts核心库是开源的，可免费商用，可二次开发。
XCharts扩展图表和高级功能部分需购买使用授权。授权不是必须的，不影响核心功能使用，授权是按年付费，授权到期后，不要求必须续订，但中断订阅期间无法享受技术更新和支持等服务。
