Android一文让你轻松搞定Touch事件分发

前言

        每次听说事件分发就觉得好难、肯定不好学，其实事件分发也就那么回事。将本文看下去不说你能对事件分发有多么了解、多么深入，但是在应用开发中简单的使用是绝对没有问题的，下面咱就不叨叨，开始咱们的学习。

        Android Touch事件的分发是 Android 工程师必备技能之一。关于事件分发主要有几个方向可以展开深入分析：

  • 1.Touch事件是如何从驱动层传递给 Framework 层的 InputManagerService；

  • 2.WMS是如何通过 ViewRootImpl 将事件传递到目标窗口；

  • 3.Touch事件到达 DecorView 后，是如何一步步传递到内部的子 View 中的。

名词了解

  • AMS:统一调度所有应用程序的Activity

  • WMS:控制所有Window的显示与隐藏以及要显示的位置

什么是事件

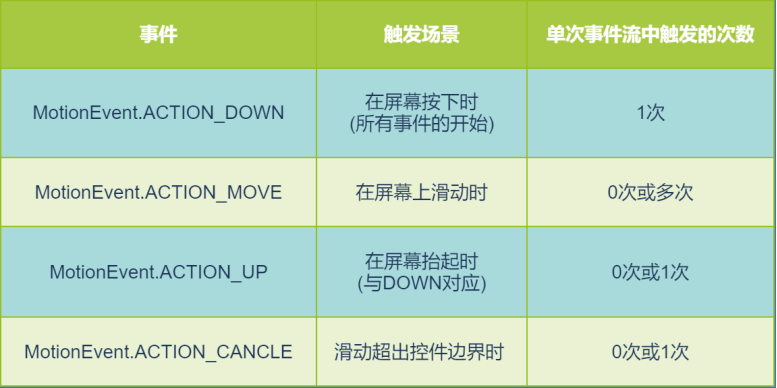

        事件：Touch，既触碰，就是用户触碰手机界面的交互事件。事件主要包括：按下、滑动、抬起与取消。这些事件被封装成MotionEvent对象。该对象中的主要事件如下表所示：

事件流

        按下、滑动、抬起、取消这几种事件组成了一个事件流。事件流以按下为开始，中间可能有若干次滑动，以抬起或取消作为结束。

什么是事件分发

        事件分发：就是将一次完整的点击所包含的点击事件传递到某个具体的View或ViewGroup，让该View或该ViewGroup处理(消费)它。分发是「从上往下依次传递」的，其中可能经过的对象有「最上层Activity」，「中间层ViewGroup」，「最下层View」。例如在屏幕中有一个Button控件，点击它时该次点击事件就会从Activity传到Button所在的ViewGroup，最后传到该Button控件去处理它。即事件分发就是从上往下依次遍历，直到找到能够处理消费这次点击事件的View或ViewGroup。

        在Android对事件分发的处理过程中，主要是对「Down事件作分发」，进而找到能够处理Down事件的组件。对于事件流中后续的事件(如Move、Up等)，则直接分发给能够处理按下事件的组件。故本文讨论的内容则是主要针对按下事件的。

思路梳理

在深入分析事件分发源码之前，需要先弄清楚2个概念。

ViewGroup

        ViewGroup 是一组 View 的组合，在其内部有可能包含多个子 View，当手指触摸屏幕上时，手指所在的区域既能在ViewGroup显示范围内，也可能在其内部 View 控件上。因此它内部的事件分发的重心是处理当前 ViewGroup 和子 View 之间的逻辑关系：

  • 1.当前 ViewGroup 是否需要拦截Touch事件；

  • 2.是否需要将Touch事件继续分发给子 View；

  • 3.如何将Touch事件分发给子 View。

View

        View 是一个单纯的控件，不能再被细分，内部也并不会存在子 View，所以它的事件分发的重点在于当前 View 如何去处理 Touch 事件，并根据相应的手势逻辑进行一些列的效果展示(比如滑动，放大，点击，长按等)。

  • 1.是否存在 TouchListener；

  • 2.是否自己接收处理 touch 事件(主要逻辑在 onTouchEvent 方法中)。

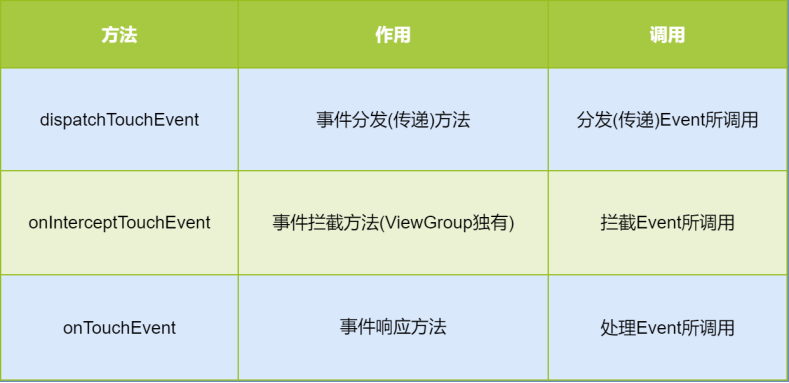

涉及事件分发的方法

方法的简单用途解析

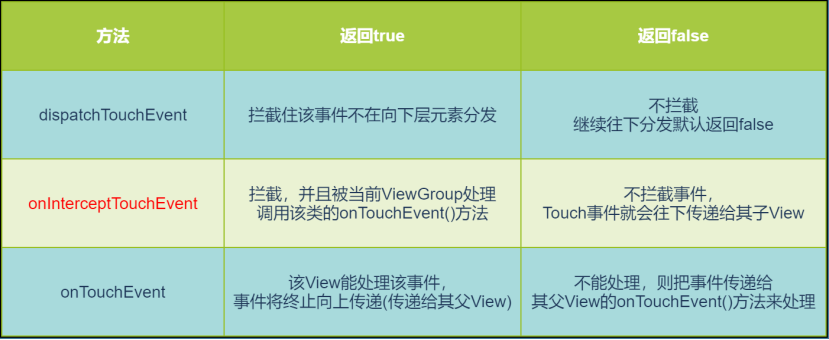

我们可以发现这三个方法的返回值都为boolean类型，其实它们就是通过返回值来决定下一步的传递处理方向。

1、dispatchTouchEvent() ——用来分发事件所用

该方法会将Touch事件「自上而下」依次分发到子元素中，直到被终止或者到达View层，该方法也是采用一种「隧道方式来分发」。在其中会调用onInterceptTouchEvent()和onTouchEvent()，「一般不会重写」。

  • 返回false则不拦截继续往下分发;

  • 返回true则拦截住该事件不在向下层元素分发;

在dispatchTouchEvent()方法中默认返回false。

2、onInterceptTouchEvent() ——用来拦截事件所用

  • 返回false不拦截事件，Touch事件就会往下传递给其子View。

  • 返回true，该事件将会被拦截，并且被当前ViewGroup处理，调用ViewGroup的onTouchEvent()方法。

3、onTouchEvent() ——用来处理事件

  • 返回true则表示该View能处理该事件，事件将终止向上传递(传递给其父View)。

  • 返回false表示不能处理，则把事件传递给其父View的onTouchEvent()方法来处理。

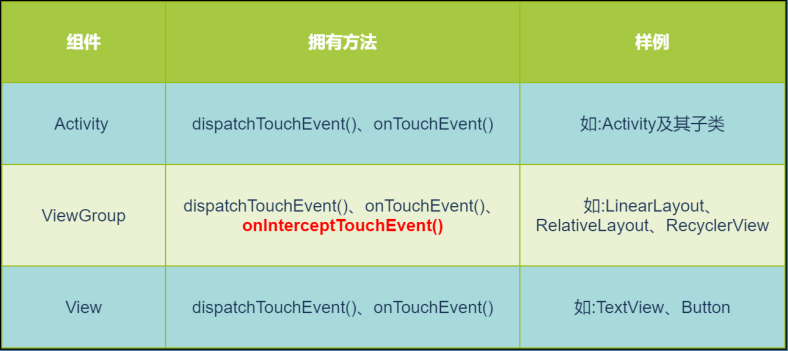

拥有上述方法的类

「注意：」 需要特别注意一点就是ViewGroup中额外拥有onInterceptTouchEvent()方法，其他两个方法为这三种类所共同拥有。

事件分发流程

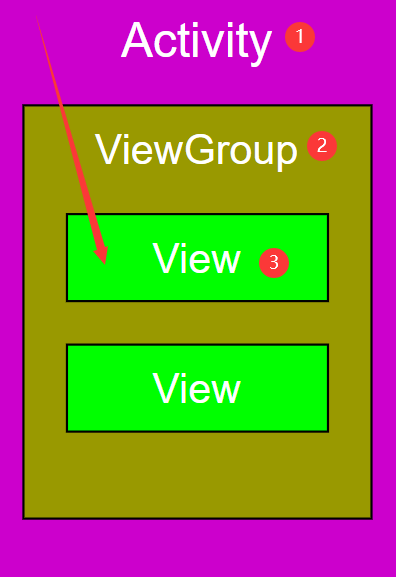

单个事件触发后，事件分发流程：Activity①>ViewGroup②>View③，如下图：

即要想充分理解Android分发机制，本质上是要理解：

  • Activity对点击事件的分发机制

  • ViewGroup对点击事件的分发机制

  • View对点击事件的分发机制

        从U型图中可以发现，由父组件不断向子组件分发，若子组件能够处理，则立刻返回。若子组件都不处理，那传递到底层的子组件，再返回回来。「整个View之间的事件分发，实质上就是一个大的递归函数」。

实例

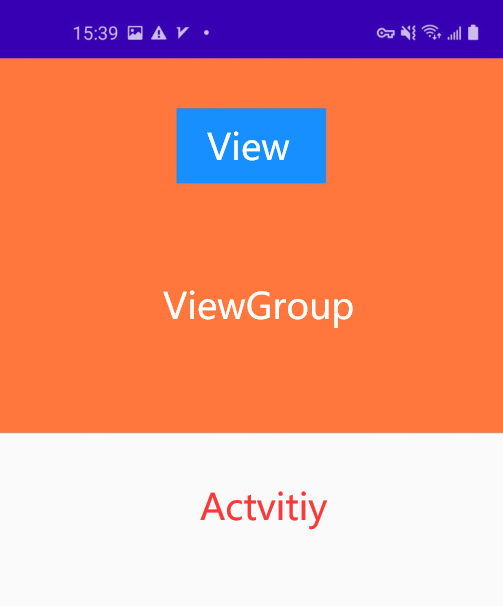

        下面咱们写一个简单实例来更好的理解这个大U型图，效果图:

创建实例

创建MyViewGroup继承ViewGroup

重写dispatchTouchEvent()、onInterceptTouchEvent()、onTouchEvent()方法

  1. public class MyViewGroup extends RelativeLayout {
  2.     public MyViewGroup(Context context) {
  3.         super(context);
  4.     }
  5.
  6.     public MyViewGroup(Context context, AttributeSet attrs) {
  7.         super(context, attrs);
  8.     }
  9.
  10.     @Override
  11.     public boolean dispatchTouchEvent(MotionEvent ev) {
  12.         MLog.logEvent("MyViewGroup.dispatchTouchEvent:",ev);
  13.         return super.dispatchTouchEvent(ev);
  14.     }
  15.     @Override
  16.     public boolean onInterceptTouchEvent(MotionEvent ev) {
  17.         MLog.logEvent("MyViewGroup.onInterceptTouchEvent:",ev);
  18.         return false;
  19.     }
  20.
  21.     @Override
  22.     public boolean onTouchEvent(MotionEvent event) {
  23.         MLog.logEvent("MyViewGroup.onTouchEvent自行处理:",event);
  24.         return super.onTouchEvent(event);
  25.     }
  26. }

创建MyView继承View

重写dispatchTouchEvent()、onTouchEvent()方法

  1. public class MyView extends View {
  2.     public MyView(Context context) {
  3.         super(context);
  4.     }
  5.
  6.     public MyView(Context context, @Nullable AttributeSet attrs) {
  7.         super(context, attrs);
  8.     }
  9.     @Override
  10.     public boolean dispatchTouchEvent(MotionEvent ev) {
  11.         MLog.logEvent("MyView.dispatchTouchEvent:",ev);
  12.         return super.dispatchTouchEvent(ev);
  13.     }
  14.     @Override
  15.     public boolean onTouchEvent(MotionEvent event) {
  16.         MLog.logEvent("MyView.onTouchEvent:",event);
  17.         return super.onTouchEvent(event);
  18.     }
  19. }

创建TouchActivity继承Activity

重写dispatchTouchEvent()、onTouchEvent()方法

  1. public class TouchActivity extends Activity {
  2.     @Override
  3.     protected void onCreate(Bundle savedInstanceState) {
  4.         super.onCreate(savedInstanceState);
  5.         setContentView(R.layout.activity_touch);
  6.     }
  7.
  8.     @Override
  9.     public boolean dispatchTouchEvent(MotionEvent ev) {
  10.         MLog.logEvent("TouchActivity.dispatchTouchEvent:",ev);
  11.         return super.dispatchTouchEvent(ev);
  12.     }
  13.     @Override
  14.     public boolean onTouchEvent(MotionEvent event) {
  15.         MLog.logEvent("TouchActivity.onTouchEvent:",event);
  16.         return super.onTouchEvent(event);
  17.     }
  18. }

创建布局文件

添加控件MyViewGroup和MyView

  1. "1.0" encoding="utf-8"?>
  2. <com.scc.demo.view.MyViewGroup xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:id="@+id/mtrg_touch"
  4.     android:layout_width="match_parent"
  5.     android:layout_height="300dp"
  6.     android:background="@color/color_FF773D">
  7.     <com.scc.demo.view.MyView
  8.         android:id="@+id/mtv_onclick"
  9.         android:layout_width="120dp"
  10.         android:layout_height="60dp"
  11.         android:layout_centerHorizontal="true"
  12.         android:layout_marginTop="40dp"
  13.         android:background="@color/color_188FFF"/>
  14. com.scc.demo.view.MyViewGroup>

MLog.logEvent()

方便查看对应事件

  1. public static void logEvent(String msg, MotionEvent event) {
  2.         String motionEvent = "";
  3.         switch (event.getAction()){
  4.             case MotionEvent.ACTION_DOWN://在屏幕按下时(所有事件的开始)
  5.                 motionEvent="DOWN";
  6.                 break;
  7.             case MotionEvent.ACTION_UP://在屏幕抬起时(与DOWN对应)
  8.                 motionEvent="UP";
  9.                 break;
  10.             case MotionEvent.ACTION_MOVE://在屏幕上滑动时
  11.                 motionEvent="MOVE";
  12.                 break;
  13.             case MotionEvent.ACTION_CANCEL://滑动超出控件边界时
  14.                 motionEvent="CANCEL";
  15.                 break;
  16.         }
  17.         Log.e("SccEvent", msg + motionEvent);
  18.     }

点击页面，看效果

点击Activity(白色区域)

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: TouchActivity.onTouchEvent:DOWN
  3. E/SccEvent: TouchActivity.dispatchTouchEvent:MOVE
  4. E/SccEvent: TouchActivity.onTouchEvent:MOVE
  5. E/SccEvent: TouchActivity.dispatchTouchEvent:MOVE
  6. E/SccEvent: TouchActivity.onTouchEvent:MOVE
  7. E/SccEvent: TouchActivity.dispatchTouchEvent:UP
  8. E/SccEvent: TouchActivity.onTouchEvent:UP

点击ViewGroup(黄色区域)

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: MyViewGroup.dispatchTouchEvent:DOWN
  3. E/SccEvent: MyViewGroup.onInterceptTouchEvent:DOWN
  4. E/SccEvent: MyViewGroup.onTouchEvent:DOWN
  5. E/SccEvent: TouchActivity.onTouchEvent:DOWN
  6. E/SccEvent: TouchActivity.dispatchTouchEvent:MOVE
  7. E/SccEvent: TouchActivity.onTouchEvent:MOVE
  8. E/SccEvent: TouchActivity.dispatchTouchEvent:MOVE
  9. E/SccEvent: TouchActivity.onTouchEvent:MOVE
  10. E/SccEvent: TouchActivity.dispatchTouchEvent:UP
  11. E/SccEvent: TouchActivity.onTouchEvent:UP

点击View(蓝色区域)

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: MyViewGroup.dispatchTouchEvent:DOWN
  3. E/SccEvent: MyViewGroup.onInterceptTouchEvent:DOWN
  4. E/SccEvent: MyView.dispatchTouchEvent:DOWN
  5. E/SccEvent: MyView.onTouchEvent:DOWN
  6. E/SccEvent: MyViewGroup.onTouchEvent:DOWN
  7. E/SccEvent: TouchActivity.onTouchEvent:DOWN
  8. E/SccEvent: TouchActivity.dispatchTouchEvent:MOVE
  9. E/SccEvent: TouchActivity.onTouchEvent:MOVE
  10. E/SccEvent: TouchActivity.dispatchTouchEvent:MOVE
  11. E/SccEvent: TouchActivity.onTouchEvent:MOVE
  12. E/SccEvent: TouchActivity.dispatchTouchEvent:UP
  13. E/SccEvent: TouchActivity.onTouchEvent:UP

结果分析

        重叠区域越多触发事件越多。这就用到了事件分发。点击蓝色区域，走完了一个大U分发，没有人拦截和处理。

        看看上面的日志你会发现按下事件走了那么多方法，为什么滑动和抬起仅调用Activity中的方法？

        原因就是：MOVE、UP 等事件的分发交给谁，取决于它们的起始事件 Down 是由谁捕获的。可参阅文章后面的「为什么 DOWN 事件特殊」

        本次将所有Touch事件打印，后续仅打印DOWN事件。

事件分发和处理

Activity处理和分发

Activity处理

1.将MyViewGroup.dispatchTouchEvent()返回修改为false

  1.   @Override
  2.     public boolean dispatchTouchEvent(MotionEvent ev) {
  3.         MLog.logEvent("MyViewGroup.dispatchTouchEvent:",ev);
  4.         return false;
  5.     }

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: MyViewGroup.dispatchTouchEvent:DOWN
  3. E/SccEvent: TouchActivity.onTouchEvent:DOWN
  4. E/SccEvent: TouchActivity.SccEvent就在这里玩

2.MyViewGroup仅拦截不处理，也会交给Activity.onTouchEvent处理

3.向下分发的事件ViewGroup和View都不处理，最后还是交给Activity.onTouchEvent处理(如「上面点击蓝色区域结果分析」)

Activity分发

        Actvitiy是事件分发的顶层，dispatchTouchEvent方法返回true不做分发，事件结束。返回false或者super.dispatchTouchEvent(ev)则向下分发事件。向下分发就没必要处理(重写)dispatchTouchEvent()

ViewGroup拦截处理和分发

ViewGroup拦截处理

        确保Activity做好分发后(即不对dispatchTouchEvent做修改)，「修改MyViewGroup.onInterceptTouchEvent()和MyViewGroup.onTouchEvent()方法」，ViewGroup的重点在于事件拦截(onInterceptTouchEvent),所以咱重写拦截事件和处理事件的两个方法即可。

  1.     @Override
  2.     public boolean dispatchTouchEvent(MotionEvent ev) {
  3.         MLog.logEvent("MyViewGroup.dispatchTouchEvent:",ev);
  4.         return super.dispatchTouchEvent(ev);
  5.     }
  6.     @Override
  7.     public boolean onInterceptTouchEvent(MotionEvent ev) {
  8.         MLog.logEvent("MyViewGroup.onInterceptTouchEvent:",ev);
  9.         return true;
  10.     }
  11.
  12.     @Override
  13.     public boolean onTouchEvent(MotionEvent event) {
  14.         MLog.logEvent("MyViewGroup.onTouchEvent:",event);
  15.         MLog.logEvent("MyViewGroup.SccEvent就在这里玩",event.getAction());
  16.         return true;
  17.     }

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: MyViewGroup.dispatchTouchEvent:DOWN
  3. E/SccEvent: MyViewGroup.onInterceptTouchEvent:DOWN
  4. E/SccEvent: MyViewGroup.onTouchEvent:DOWN
  5. E/SccEvent: MyViewGroup.SccEvent就在这里玩

结果分析

        在MyViewGroup.onTouchEvent()方法将事件处理了，MyViewGroup告诉TouchActivity已经处理掉了。这个时候MyView想不想处理都不重要了，因为事件已经让MyViewGroup拐跑了。

 如果这个时候返回 super.onTouchEvent(event),则默认未处理，后面会交给TouchActivity.onTouchEvent()来处理。看效果

  1.     @Override
  2.     public boolean onTouchEvent(MotionEvent event) {
  3.         MLog.logEvent("MyViewGroup.onTouchEvent:",event);
  4.         MLog.logEvent("MyViewGroup.SccEvent就在这里玩",event.getAction());
  5.         return super.onTouchEvent(event);
  6.     }

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: MyViewGroup.dispatchTouchEvent:DOWN
  3. E/SccEvent: MyViewGroup.onInterceptTouchEvent:DOWN
  4. E/SccEvent: MyViewGroup.onTouchEvent:DOWN
  5. E/SccEvent: MyViewGroup.SccEvent就在这里玩
  6. TouchActivity.onTouchEvent:DOWN

那这就是个「失败的拦截和处理」。

ViewGroup分发

不对ViewGroup的dispatchTouchEvent()和onInterceptTouchEvent()做修改即可

View处理和分发

View处理

确保ViewGroup做好分发后，「修改MyView.onTouchEvent()方法」。

  1. @Override
  2.     public boolean dispatchTouchEvent(MotionEvent ev) {
  3.         MLog.logEvent("MyView.dispatchTouchEvent:",ev);
  4.         return super.dispatchTouchEvent(ev);
  5.     }
  6.     @Override
  7.     public boolean onTouchEvent(MotionEvent event) {
  8.         MLog.logEvent("MyView.onTouchEvent:",event);
  9.         MLog.logEvent("MyView.SccEvent就在这里玩",event.getAction());
  10.         return true;
  11. //        return super.onTouchEvent(event);
  12.     }

运行结果

  1. E/SccEvent: TouchActivity.dispatchTouchEvent:DOWN
  2. E/SccEvent: MyViewGroup.dispatchTouchEvent:DOWN
  3. E/SccEvent: MyViewGroup.onInterceptTouchEvent:DOWN
  4. E/SccEvent: MyView.dispatchTouchEvent:DOWN
  5. E/SccEvent: MyView.onTouchEvent:DOWN
  6. E/SccEvent: MyView.SccEvent就在这里玩

结果分析

        在MyView.onTouchEvent()将事件处理了，MyTouchView告诉MyViewGroup我消费掉了,MyViewGroup告诉TouchActivity消费掉了。

View分发

        View本身就是最小的View，没有子View给他做分发，所以「MyView.dispatchTouchEvent()」 方法可以不做改变，或者不重写。

onTouch()与onTouchEvent()的区别(View)

onTouchEvent()方法

        onTouchEvent是手机屏幕事件的处理方法，是获取的对屏幕的各种操作，比如向左向右滑动，点击返回按钮等等。当屏幕有touch事件时，此方法就会别调用。

onTouch方法

        onTouch()是OnTouchListener接口的方法，它是获取某一个控件的触摸事件，因此使用时，必须使用setOnTouchListener绑定到控件，然后才能鉴定该控件的触摸事件。

小结

        onTouch()优先级比onTouchEvent()高，会先触发。

        假如onTouch方法返回false，会接着触发onTouchEvent，反之onTouchEvent方法不会被调用。

        onClick等事件的实现等等都基于onTouchEvent，假如onTouchEvent返回true，这些事件将不会被触发。

以上以ViewGroup分发为前提。

上面几种情况基本包含应用中出现的场景，合理利用你也可以正确的使用Touch事件分发。是不是很简单。

  • 向上滑动：查看「方法的简单用途解析」进行巩固

  • 向下滑动：查看「源码分析」进一步学习

源码分析：Touch事件分发(源码分析)

本来是想一篇文章搞定，后来发现文章过长，会让人感到烦躁，所以拆分两篇。

为什么 DOWN 事件特殊

        所有 「Touch」 事件都是从 「DOWN」 事件开始的，这是 DOWN 事件比较特殊的原因之一。另一个原因是 「DOWN」 事件的处理结果会直接影响后续 「MOVE、UP」 事件的逻辑。也就是说「后续的 MOVE、UP 等事件的分发交给谁，取决于它们的起始事件 Down 是由谁捕获的。」

总结

重点分析了 dispatchTouchEvent 的事件的流程机制，这一过程主要分 3 部分：

  • 1、判断是否需要拦截 —> 主要是根据 onInterceptTouchEvent 方法的返回值来决定是否拦截；

  • 2、在 DOWN 事件中将 touch 事件分发给子 View —> 这一过程如果有子 View 捕获消费了 touch 事件，会对 mFirstTouchTarget 进行赋值；

  • 3、最后一步，DOWN、MOVE、UP 事件都会根据 mFirstTouchTarget 是否为 null，决定是自己处理 touch 事件，还是再次分发给子 View。

然后介绍了整个事件分发中的几个特殊的点。

  • 1、DOWN 事件的特殊之处：事件的起点；决定后续事件由谁来消费处理；

  • 2、mFirstTouchTarget 的作用：记录捕获消费 touch 事件的 View，是一个链表结构；

  • 3、CANCEL 事件的触发场景：当父视图先不拦截，然后在 MOVE 事件中重新拦截，此时子 View 会接收到一个 CANCEL 事件。

以上就是本文的全部内容，希望对大家学习 Android 事件分发有所帮助和启发。

注：本文转载自blog.csdn.net的帅次的文章"https://shuaici.blog.csdn.net/article/details/118526017"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
