Android Touch事件分发(源码分析)

Android一文让你轻松搞定Touch事件分发

源码分析

下面，咱们一起通过源码，全面解析事件分发机制，即按顺序讲解：

  • Activity事件分发机制

  • ViewGroup事件分发机制

  • View事件分发机制

Activity事件分发机制

        Android事件分发机制首先会将点击事件传递到Activity中，具体是执行dispatchTouchEvent()进行事件分发。

Activity.dispatchTouchEvent()源码

  1. /**
  2.   * 创建人：帅次
  3.   * 创建时间：2021/7/5
  4.   * 功能：Activity.dispatchTouchEvent()
  5.   */
  6. public boolean dispatchTouchEvent(MotionEvent ev) {
  7.     if (ev.getAction() == MotionEvent.ACTION_DOWN) {
  8.  //在这里仅用于ACTION_DOWN的判断
  9.  onUserInteraction();
  10.     }
  11.     //返回true
  12.     if (getWindow().superDispatchTouchEvent(ev)) {
  13.   //Activity.dispatchTouchEvent()就返回true，则方法结束。
  14.    //该点击事件停止往下传递&事件传递过程结束(让爷爷吃了嘿嘿)
  15.    return true;
  16.     }
  17.     return onTouchEvent(ev);
  18. }

Activity.onUserInteraction()源码

  1. /**
  2.   * 创建人：帅次
  3.   * 创建时间：2021/7/6
  4.   * 功能：该方法是用户交互，每当向Activity分派按键、触摸或轨迹球事件时调用。
  5.   */
  6. public void onUserInteraction() {
  7. }

Window.superDispatchTouchEvent()源码

  1. /**
  2.   * 创建人：帅次
  3.   * 创建时间：2021/7/6
  4.   * 功能：Window.superDispatchTouchEvent属于抽象方法。
  5.   * 用于自定义窗口，如Dialog，传递触摸屏事件进一步向下视图层次结构。
  6.   * 应用程序开发人员应该不需要实现或调用它。
  7.   */
  8. public abstract boolean superDispatchTouchEvent(MotionEvent event);

因为Window是抽象类，咱就继续挖，就找到了它的唯一实现类「PhoneWindow」。

PhoneWindow.superDispatchTouchEvent()源码

  1. // This is the top-level view of the window, containing the window decor.
  2. //这是窗口的顶层View的实例对象。
  3. private DecorView mDecor;
  4. @Override
  5. public boolean superDispatchTouchEvent(MotionEvent event) {
  6.  //咱们继续往下看
  7.  return mDecor.superDispatchTouchEvent(event);
  8. }

DecorView.superDispatchTouchEvent()源码

  1. public boolean superDispatchTouchEvent(MotionEvent event) {
  2.  //super调用父类dispatchTouchEvent方法。那它的父类是谁呢？
  3.  //DecorView extends FrameLayout、FrameLayout extends ViewGroup！
  4.  //从上面看出DecorView 是ViewGroup的间接子类。
  5.  //看到这里Activity.dispatchTouchEvent()也基本差不多了
  6.  //如果ViewGroup.dispatchTouchEvent return true，
  7.  //则Activity.dispatchTouchEvent()return true。
  8.  //如果ViewGroup.dispatchTouchEvent return false，
  9.  //则执行Activity.onTouchEvent(ev)。
  10.  return super.dispatchTouchEvent(event);
  11. }

Activity.onTouchEvent()源码

  1. /**
  2.   * 创建人：帅次
  3.   * 创建时间：2021/7/6
  4.   * 功能：当Touch事件未被其下的任何View消费时调用。
  5.   */
  6. public boolean onTouchEvent(MotionEvent event) {
  7.     //Window.shouldCloseOnTouch来判断是否消费。
  8.     //那咱就继续看看Window.shouldCloseOnTouch是干嘛的
  9.     if (mWindow.shouldCloseOnTouch(this, event)) {
  10.         finish();
  11.         //已经消费了该事件,则返回true
  12.         return true;
  13.     }
  14.     //还没有消费返回false，默认返回false
  15.     return false;
  16. }

Window.shouldCloseOnTouch()源码

  1. //这里支持的最高版本maxTargetSdk = Build.VERSION_CODES.P(28)，咱使用SDK30就没办法处理了。
  2. //主要是对于处理边界外点击事件的判断：是否是DOWN事件，event的坐标是否在边界内等
  3. @UnsupportedAppUsage(maxTargetSdk = Build.VERSION_CODES.P, trackingBug = 115609023)
  4. public boolean shouldCloseOnTouch(Context context, MotionEvent event) {
  5.     final boolean isOutside =
  6.             event.getAction() == MotionEvent.ACTION_UP && isOutOfBounds(context, event)
  7.             || event.getAction() == MotionEvent.ACTION_OUTSIDE;
  8.     if (mCloseOnTouchOutside && peekDecorView() != null && isOutside) {
  9.  //return true：说明事件在边界外，即 消费事件
  10.  return true;
  11.     }
  12. //返回false：在边界内，即未消费(默认)
  13.     return false;
  14. }

Activity.onTouchEvent()到这里就基本结束了。后面源码完善在再补充。

Activity源码总结

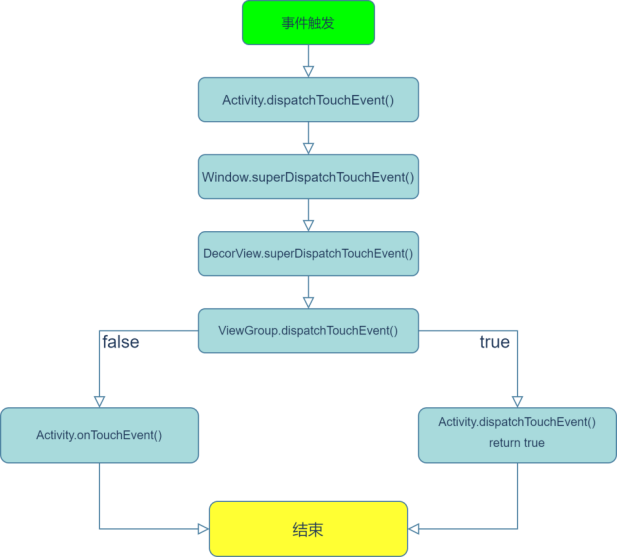

当一个点击事件发生时，从Activity的事件分发开始(Activity.dispatchTouchEvent())，流程如下：

ViewGroup事件分发机制

        从上面Activity的事件分发机制可知，在Activity.dispatchTouchEvent()实现了将事件从Activity->ViewGroup的传递，ViewGroup的事件分发机制从dispatchTouchEvent()开始。

        在Activity.dispatchTouchEvent()中遗留了ViewGroup.dispatchTouchEvent()什么时候返回true/false在下面的源码分析中找出来。

ViewGroup.dispatchTouchEvent()源码

先从宏观角度，纵览整个 dispatch 的源码如下：

  1. @Override
  2. public boolean onInterceptTouchEvent(MotionEvent ev) {
  3.     /**
  4.      * 一、检查当前ViewGroup是否需要拦截事件
  5.      * 1、如果事件为DOWN事件，则调用onInterceptTouchEvent进行拦截判断；
  6.      * 2、mFirstTouchTarget！=null，代表已经有子View捕获了这个事件，
  7.      子 View 的 dispatchTouchEvent 返回true就是代表捕获touch 件。
  8.      */
  9.     /**
  10.      * 二、将事件分发给子View
  11.      * 满足条件canceled和intercepted都为false，既不取消也不拦截
  12.      * 1、actionMasked==MotionEvent.ACTION_DOWN
  13.      表明事件主动分发的前提是事件为 DOWN 事件
  14.      * 2、通过for循环，遍历当前ViewGroup下的所有子View；
  15.      * 3、处判断事件坐标是否在子 View 坐标范围内，并且子 View 并没有处在动画状态；
  16.      * 4、调用 dispatchTransformedTouchEvent 方法将事件分发给子 View，
  17.      如果子 View 捕获事件成功，则将 View 赋值给 mFirstTouchTarget 。
  18.      */
  19.     /**
  20.      * 三、根据mFirstTouchTarget再次分发事件
  21.      * 3.1、mFirstTouchTarget为null，说明在上述的事件分发中并没有子 View 对事件进行了捕获操作。
  22.      直接调用 dispatchTransformedTouchEvent 方法，并传入child为 null
  23.      最终会调用 super.dispatchTouchEvent 方法。实际上最终会调用自身的 onTouchEvent 方法，进行处理touch事件。
  24.      结论：如果没有子 View 捕获处理 touch 事件，ViewGroup会通过自身的onTouchEvent方法进行处理。
  25.      * 3.2、mFirstTouchTarget 不为 null，说明在上述的事件分发中有子 View 对 touch 事件进行了捕获，
  26.      则直接将当前以及后续的事件交给 mFirstTouchTarget 指向的 View 进行处理。
  27.      */
  28. }

下面咱逐层分析：

  1. @Override
  2. public boolean dispatchTouchEvent(MotionEvent ev) {
  3.     // 是否按下操作 , 最终的对外返回结果 , 该方法的最终返回值
  4.     boolean handled = false;
  5.     /*onFilterTouchEventForSecurity以应用安全策略过滤触摸事件。
  6.     /return true分派事件，return false删除事件。*/
  7.     if (onFilterTouchEventForSecurity(ev)) {
  8.         final int action = ev.getAction();
  9.         final int actionMasked = action & MotionEvent.ACTION_MASK;
  10.         final boolean intercepted;
  11.         /**
  12.          * 一、检查当前ViewGroup是否需要拦截事件
  13.          * 1、如果事件为DOWN事件，则调用onInterceptTouchEvent进行拦截判断；
  14.          * 2、mFirstTouchTarget！=null，代表已经有子View捕获了这个事件，
  15.          子 View 的 dispatchTouchEvent 返回true就是代表捕获touch 件。
  16.          */
  17.         if (actionMasked == MotionEvent.ACTION_DOWN
  18.                 || mFirstTouchTarget != null) {
  19.             final boolean disallowIntercept = (mGroupFlags & FLAG_DISALLOW_INTERCEPT) != 0;
  20.             if (!disallowIntercept) {
  21.                 intercepted = onInterceptTouchEvent(ev);
  22.                 //恢复操作以防它被更改
  23.                 ev.setAction(action);
  24.             } else {
  25.                 intercepted = false;
  26.             }
  27.         } else {
  28.             // There are no touch targets and this action is not an initial down
  29.             // so this view group continues to intercept touches.
  30.             intercepted = true;
  31.         }
  32.         // Check for cancelation.
  33.         final boolean canceled = resetCancelNextUpFlag(this)
  34.                 || actionMasked == MotionEvent.ACTION_CANCEL;
  35.
  36.         // Update list of touch targets for pointer down, if needed.
  37.         final boolean isMouseEvent = ev.getSource() == InputDevice.SOURCE_MOUSE;
  38.         final boolean split = (mGroupFlags & FLAG_SPLIT_MOTION_EVENTS) != 0
  39.                 && !isMouseEvent;
  40.         TouchTarget newTouchTarget = null;
  41.         boolean alreadyDispatchedToNewTouchTarget = false;
  42.         /**
  43.          * 二、将事件分发给子View
  44.          * 满足条件canceled和intercepted都为false，既不取消也不拦截
  45.          */
  46.         if (!canceled && !intercepted) {
  47.             /*1、actionMasked==MotionEvent.ACTION_DOWN表明
  48.             事件主动分发的前提是事件为 DOWN 事件*/
  49.             if (actionMasked == MotionEvent.ACTION_DOWN
  50.                     || (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
  51.                     || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
  52.                 final int actionIndex = ev.getActionIndex(); // always 0 for down
  53.                 final int idBitsToAssign = split ? 1 << ev.getPointerId(actionIndex)
  54.                         : TouchTarget.ALL_POINTER_IDS;
  55.
  56.                 // Clean up earlier touch targets for this pointer id in case they
  57.                 // have become out of sync.
  58.                 removePointersFromTouchTargets(idBitsToAssign);
  59.
  60.                 final int childrenCount = mChildrenCount;
  61.                 if (newTouchTarget == null && childrenCount != 0) {
  62.                     final float x =
  63.                             isMouseEvent ? ev.getXCursorPosition() : ev.getX(actionIndex);
  64.                     final float y =
  65.                             isMouseEvent ? ev.getYCursorPosition() : ev.getY(actionIndex);
  66.                     // Find a child that can receive the event.
  67.                     // Scan children from front to back.
  68.                     final ArrayList preorderedList = buildTouchDispatchChildList();
  69.                     final boolean customOrder = preorderedList == null
  70.                             && isChildrenDrawingOrderEnabled();
  71.                     final View[] children = mChildren;
  72.                     //2、通过for循环，遍历当前ViewGroup下的所有子View；
  73.                     for (int i = childrenCount - 1; i >= 0; i--) {
  74.                         final int childIndex = getAndVerifyPreorderedIndex(
  75.                                 childrenCount, i, customOrder);
  76.                         final View child = getAndVerifyPreorderedView(
  77.                                 preorderedList, children, childIndex);
  78.                         //3、处判断事件坐标是否在子 View 坐标范围内，并且子 View 并没有处在动画状态；
  79.                         if (!child.canReceivePointerEvents()
  80.                                 || !isTransformedTouchPointInView(x, y, child, null)) {
  81.                             continue;
  82.                         }
  83.
  84.                         newTouchTarget = getTouchTarget(child);
  85.                         if (newTouchTarget != null) {
  86.                             // Child is already receiving touch within its bounds.
  87.                             // Give it the new pointer in addition to the ones it is handling.
  88.                             newTouchTarget.pointerIdBits |= idBitsToAssign;
  89.                             break;
  90.                         }
  91.
  92.                         resetCancelNextUpFlag(child);
  93.                         /*4、调用 dispatchTransformedTouchEvent 方法将事件分发给子 View，
  94.                          如果子 View 捕获事件成功，则将 View 赋值给 mFirstTouchTarget 。*/
  95.                         if (dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)) {
  96.                             // Child wants to receive touch within its bounds.
  97.                             mLastTouchDownTime = ev.getDownTime();
  98.                             if (preorderedList != null) {
  99.                                 // childIndex points into presorted list, find original index
  100.                                 for (int j = 0; j < childrenCount; j++) {
  101.                                     if (children[childIndex] == mChildren[j]) {
  102.                                         mLastTouchDownIndex = j;
  103.                                         break;
  104.                                     }
  105.                                 }
  106.                             } else {
  107.                                 mLastTouchDownIndex = childIndex;
  108.                             }
  109.                             mLastTouchDownX = ev.getX();
  110.                             mLastTouchDownY = ev.getY();
  111.                             newTouchTarget = addTouchTarget(child, idBitsToAssign);
  112.                             alreadyDispatchedToNewTouchTarget = true;
  113.                             break;
  114.                         }
  115.
  116.
  117.                     }
  118.                     if (preorderedList != null) preorderedList.clear();
  119.                 }
  120.             }
  121.         }
  122.         /**
  123.          * 三、根据mFirstTouchTarget再次分发事件
  124.          */
  125.         //3.1mFirstTouchTarget为null，
  126.         if (mFirstTouchTarget == null) {
  127.             /*说明在上述的事件分发中并没有子 View 对事件进行了捕获操作。
  128.             直接调用 dispatchTransformedTouchEvent 方法，并传入child为 null
  129.             最终会调用 super.dispatchTouchEvent 方法。
  130.             实际上最终会调用自身的 onTouchEvent 方法，进行处理touch事件。*/
  131.             /*结论：如果没有子 View 捕获处理 touch 事件，
  132.             ViewGroup会通过自身的onTouchEvent方法进行处理。*/
  133.             handled = dispatchTransformedTouchEvent(ev, canceled, null,
  134.                     TouchTarget.ALL_POINTER_IDS);
  135.         } else {
  136.             // Dispatch to touch targets, excluding the new touch target if we already
  137.             // dispatched to it.  Cancel touch targets if necessary.
  138.             TouchTarget predecessor = null;
  139.             TouchTarget target = mFirstTouchTarget;
  140.             while (target != null) {
  141.                 final TouchTarget next = target.next;
  142.                 if (alreadyDispatchedToNewTouchTarget && target == newTouchTarget) {
  143.                     handled = true;
  144.                 } else {
  145.                     final boolean cancelChild = resetCancelNextUpFlag(target.child)
  146.                             || intercepted;
  147.
  148.                     /*mFirstTouchTarget 不为 null，说明在上述的事件分发中有子 View 对 touch 事件进行了捕获，
  149.                     则直接将当前以及后续的事件交给 mFirstTouchTarget 指向的 View 进行处理。
  150.                      */
  151.                     if (dispatchTransformedTouchEvent(ev, cancelChild,
  152.                             target.child, target.pointerIdBits)) {
  153.                         handled = true;
  154.                     }
  155.                 }
  156.                 predecessor = target;
  157.                 target = next;
  158.             }
  159.         }
  160.     }
  161.     return handled;
  162. }

ViewGroup.onInterceptTouchEvent()源码

  1. /**
  2.   * 创建人：帅次
  3.   * 创建时间：2021/7/6
  4.   * 前提ViewGroup.dispatchTouchEvent return super.dispatchTouchEvent(ev);
  5.   * 功能：是否拦截事件 return true拦截，return false(默认)不拦截
  6.   */
  7. public boolean onInterceptTouchEvent(MotionEvent ev) {
  8.     if (ev.isFromSource(InputDevice.SOURCE_MOUSE)
  9.             && ev.getAction() == MotionEvent.ACTION_DOWN
  10.             && ev.isButtonPressed(MotionEvent.BUTTON_PRIMARY)
  11.             && isOnScrollbarThumb(ev.getX(), ev.getY())) {
  12.         return true;
  13.     }
  14.     return false;
  15. }

ViewGroup.onTouchEvent()源码

        ViewGroup是没有onTouchEvent()这个方法的，因为ViewGroup是View的子类，所以ViewGroup可以直接调用View的onTouchEvent()方法。这里就不做详细介绍，下面在View事件分发机制中一起解答。

ViweGroup源码总结

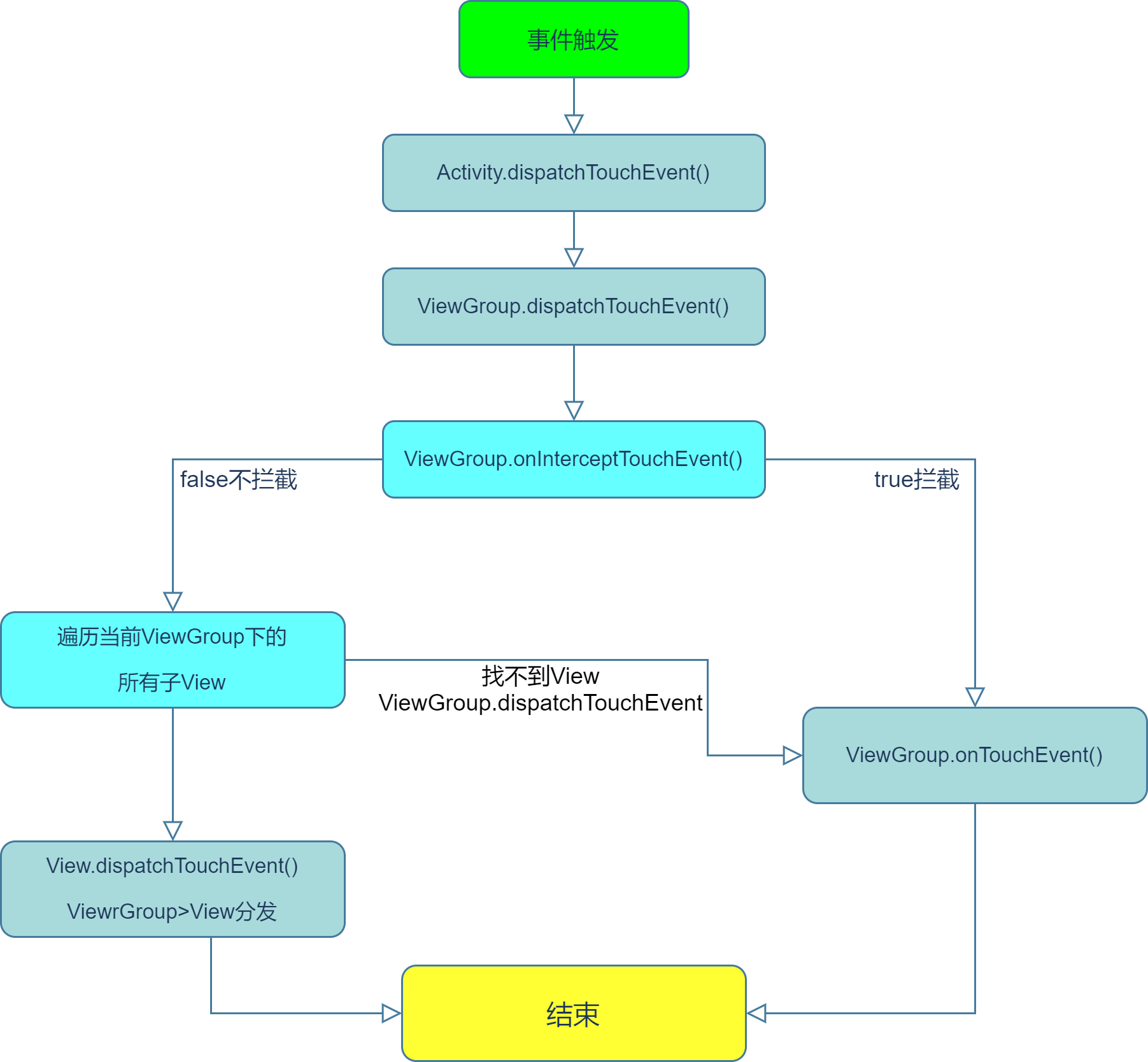

        Android事件分发传递到Acitivity后，总是先传递到ViewGroup、再传递到View。流程总结如下：(假设已经经过了Acitivity事件分发传递并传递到ViewGroup)

View的事件分发机制

从上面ViewGroup事件分发机制知道，View事件分发机制从dispatchTouchEvent()开始。

View.dispatchTouchEvent()源码

  1. public boolean dispatchTouchEvent(MotionEvent event) {
  2.     /*一、(mViewFlags & ENABLED_MASK) == ENABLED
  3.      1、该条件是判断当前点击的控件是否enable
  4.      2、由于很多View默认enable，故该条件恒定为true（除非手动设置为false）
  5.      */
  6.
  7.     /*二、mOnTouchListener != null
  8.      1、mOnTouchListener变量在View.setOnTouchListener()里赋值
  9.      2、即只要给控件注册了Touch事件，mOnTouchListener就一定被赋值（即不为空）
  10.      */
  11.
  12.      /*三、mOnTouchListener.onTouch(this, event)
  13.      1、即回调控件注册Touch事件时的onTouch()；
  14.      2、需手动复写设置，具体如下（以View为例）
  15.      view.setOnTouchListener(new OnTouchListener() {
  16.         @Override
  17.         public boolean onTouch(View v, MotionEvent event) {
  18.             MLog.logEvent("MyTouchTrueView.onTouch自行处理:",event);
  19.             return true;
  20.             // 1、若在onTouch()返回true，就会让上述三个条件全部成立，
  21.             从而使得View.dispatchTouchEvent()直接返回true，事件分发结束
  22.             // 2、若在onTouch()返回false，就会使得上述三个条件不全部成立，
  23.             从而使得View.dispatchTouchEvent()中跳出if，执行onTouchEvent(event)
  24.             // 3、onTouchEvent()源码分析
  25.         }
  26.     });
  27.      */
  28.     if ( (mViewFlags & ENABLED_MASK) == ENABLED &&
  29.             mOnTouchListener != null &&
  30.             mOnTouchListener.onTouch(this, event)) {
  31.         return true;
  32.     }
  33.
  34.     return onTouchEvent(event);
  35. }

View.onTouchEvent()源码

  1. public boolean onTouchEvent(MotionEvent event) {
  2.     ... // 仅展示关键代码
  3.     // 若该控件可点击，则进入switch判断中
  4.     if (((viewFlags & CLICKABLE) == CLICKABLE || (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE)) {
  5.         // 根据当前事件类型进行判断处理
  6.         switch (event.getAction()) {
  7.             // 抬起View
  8.             case MotionEvent.ACTION_UP:
  9.                     performClick();
  10.                     break;
  11.             // 按下
  12.             case MotionEvent.ACTION_DOWN:
  13.                 postDelayed(mPendingCheckForTap, ViewConfiguration.getTapTimeout());
  14.                 break;
  15.             // 取消
  16.             case MotionEvent.ACTION_CANCEL:
  17.                 refreshDrawableState();
  18.                 removeTapCallback();
  19.                 break;
  20.             // 滑动
  21.             case MotionEvent.ACTION_MOVE:
  22.                 final int x = (int) event.getX();
  23.                 final int y = (int) event.getY();
  24.                 int slop = mTouchSlop;
  25.                 if ((x < 0 - slop) || (x >= getWidth() + slop) ||
  26.                         (y < 0 - slop) || (y >= getHeight() + slop)) {
  27.                     removeTapCallback();
  28.                     if ((mPrivateFlags & PRESSED) != 0) {
  29.                         removeLongPressCallback();
  30.                         mPrivateFlags &= ~PRESSED;
  31.                         refreshDrawableState();
  32.                     }
  33.                 }
  34.                 break;
  35.         }
  36.
  37.         // 若该控件可点击，就一定返回true
  38.         return true;
  39.     }
  40.   // 若该控件不可点击，就一定返回false
  41.   return false;
  42. }
  43.   public boolean performClick() {
  44.       if (mOnClickListener != null) {
  45.           // 只要通过setOnClickListener()为控件View注册1个点击事件
  46.           // 那么就会给mOnClickListener变量赋值（即不为空）
  47.           // 则会往下回调onClick() & performClick()返回true
  48.           playSoundEffect(SoundEffectConstants.CLICK);
  49.           mOnClickListener.onClick(this);
  50.           return true;
  51.       }
  52.       return false;
  53.   }

View源码总结

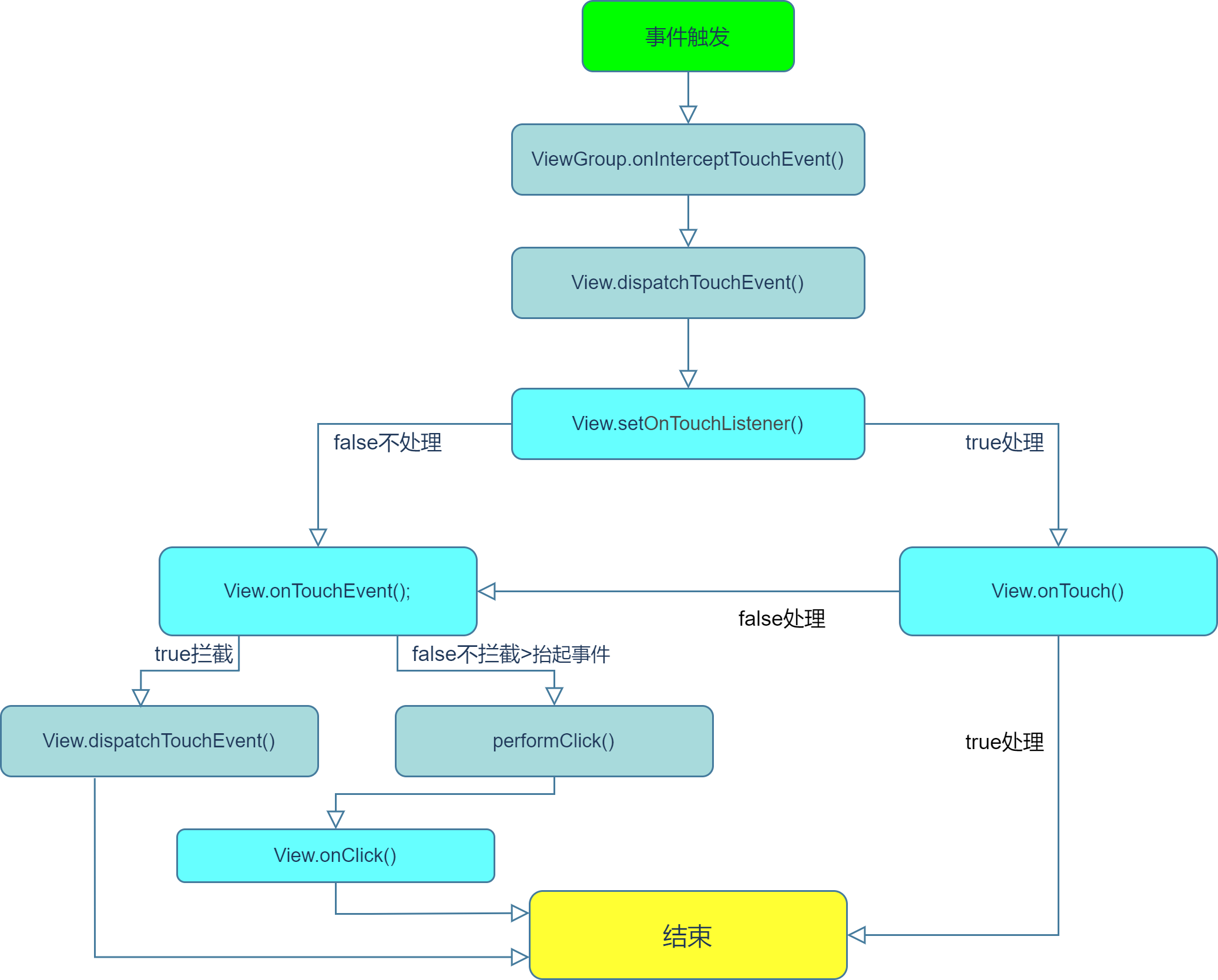

        Android事件分发传递到Acitivity后，总是先传递到ViewGroup、再传递到View。流程总结如下：(假设已经经过了ViewGroup事件分发传递并传递到View)

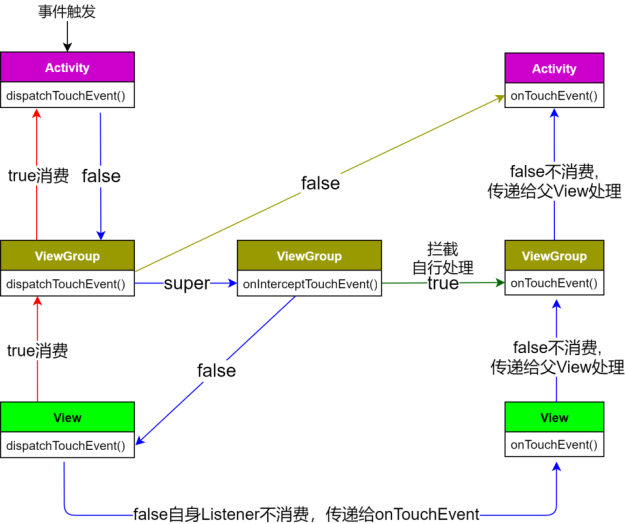

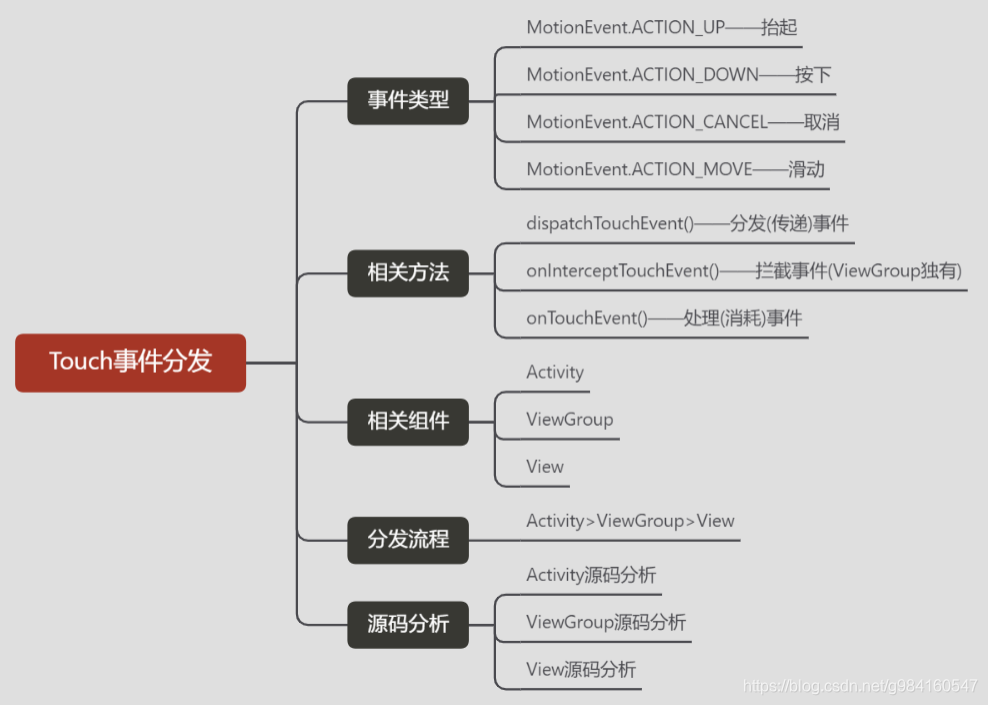

总结

重点分析了 dispatchTouchEvent 的事件的流程机制，这一过程主要分 3 部分：

  • 1、判断是否需要拦截 —> 主要是根据 onInterceptTouchEvent 方法的返回值来决定是否拦截；

  • 2、在 DOWN 事件中将 touch 事件分发给子 View —> 这一过程如果有子 View 捕获消费了 touch 事件，会对 mFirstTouchTarget 进行赋值；

  • 3、最后一步，DOWN、MOVE、UP 事件都会根据 mFirstTouchTarget 是否为 null，决定是自己处理 touch 事件，还是再次分发给子 View。

然后介绍了整个事件分发中的几个特殊的点。

  • 1、DOWN 事件的特殊之处：事件的起点；决定后续事件由谁来消费处理；

  • 2、mFirstTouchTarget 的作用：记录捕获消费 touch 事件的 View，是一个链表结构；

  • 3、CANCEL 事件的触发场景：当父视图先不拦截，然后在 MOVE 事件中重新拦截，此时子 View 会接收到一个 CANCEL 事件。

以上就是本文的全部内容，希望对大家学习 Android 事件分发有所帮助和启发。

注：本文转载自blog.csdn.net的帅次的文章"https://shuaici.blog.csdn.net/article/details/119187090"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
