刚入门EDA就踩到坑（我觉得应该称之为quartus II软件的一个bug），折腾了很久，百度也搜索不到好的经验，只好自己总结了。

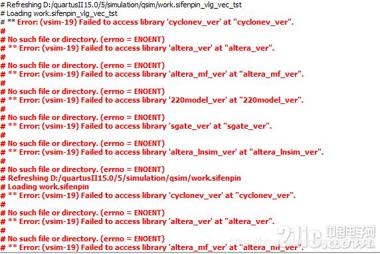

我得澄清一下，这篇文章并不能“包治百病”，写这篇文章是为了解决下面这个报错信息（之前没有保存截图，现在回过头来只好从网上找了一张报错信息相似度高的图片），其它报错我没有遇到自然谈不上解决。

如果没有遇到这个报错，*****号标注的步骤可以跳过，其它步骤完全可以作为VWF仿真的参考。

以quartus II 13.1为例：

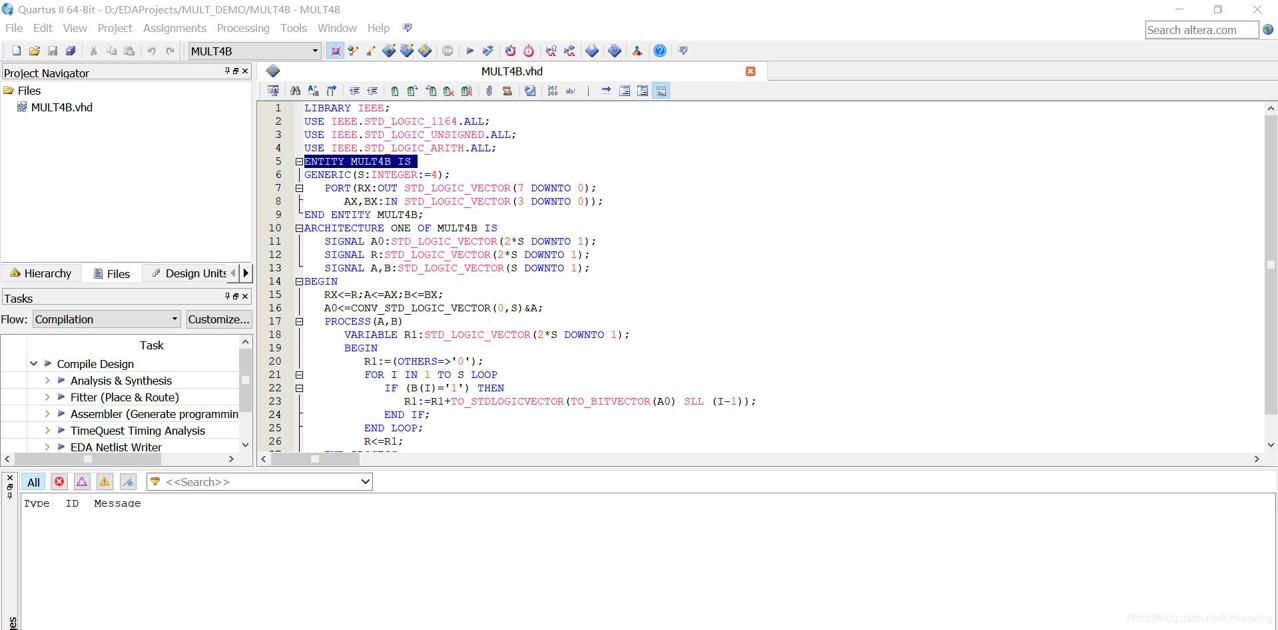

1.打开Quartus II，打开或创建一个工程

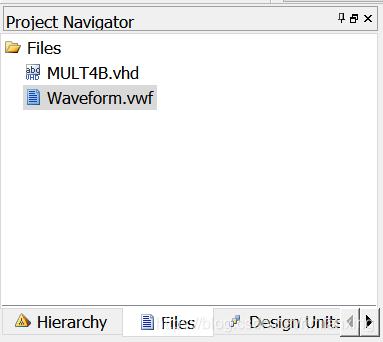

（此时我的工程文件夹下只有工程文件，下一步就是创建一个波形仿真文件）

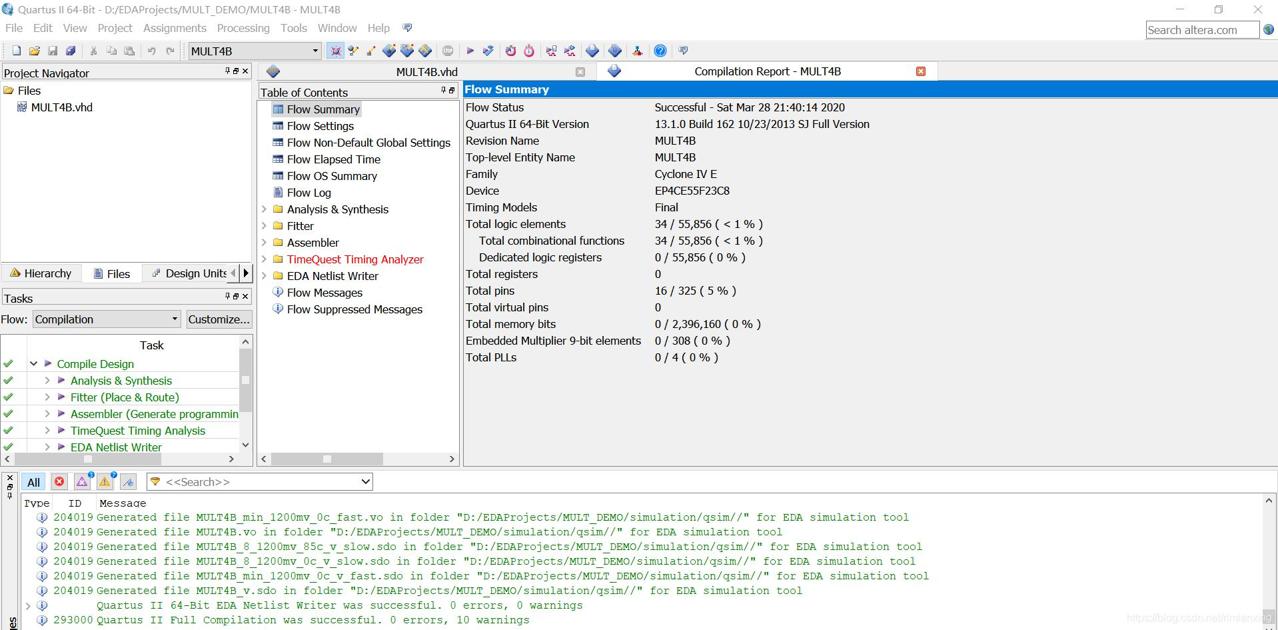

2.对工程进行全程编译，若没有errors，则可进行下一步

3.创建波形仿真文件

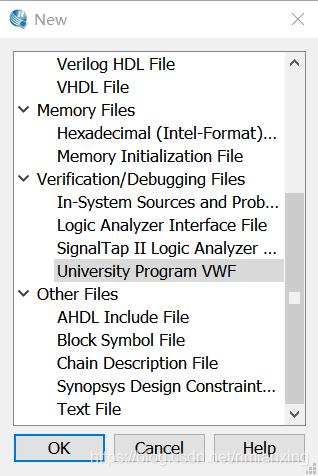

File->New->University Program VWF

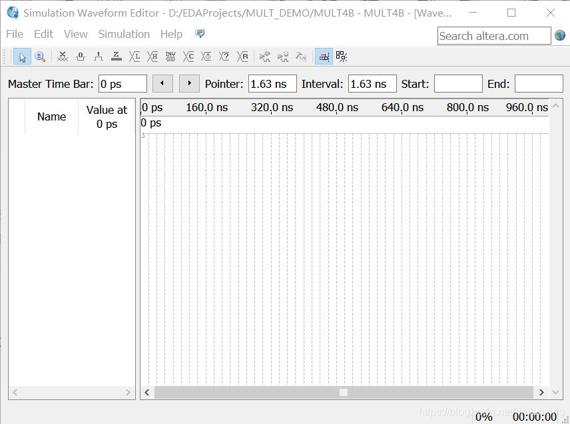

点击ok，出现如下界面

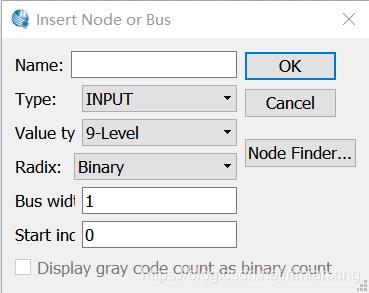

双击左侧空白栏，出现界面

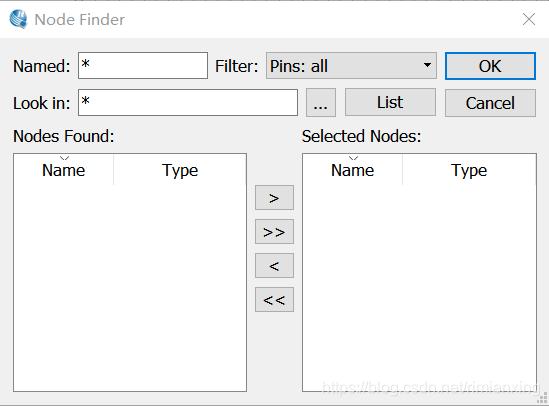

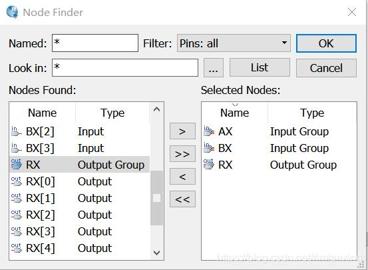

点击Node Finder…

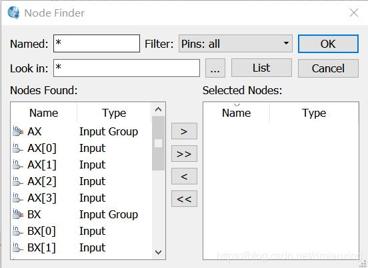

点击List

分别以Group形式选择AX,BX,RX至右侧Selected Nodes栏

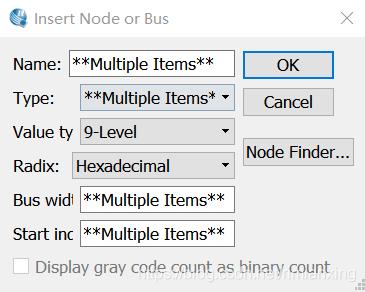

点击ok，改变Radix，这里我改为Hexadecimal

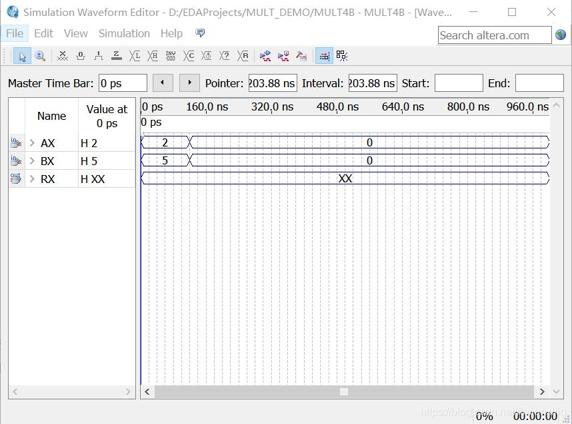

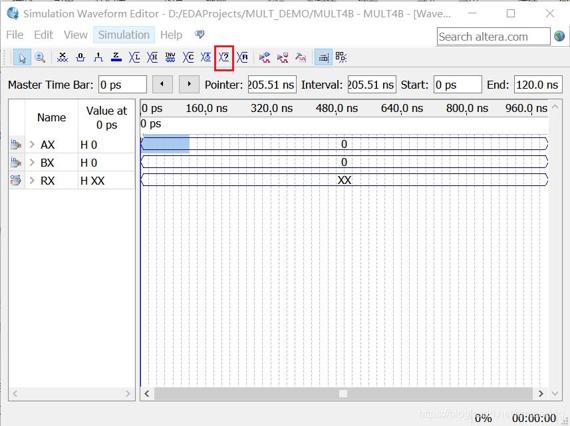

点击ok，然后按住鼠标左键在input波形中拖拽出蓝色区域，接着点击红框指出的图标

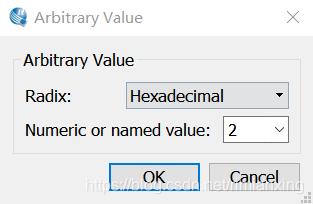

输入值

其余input信号操作类似，不再赘述

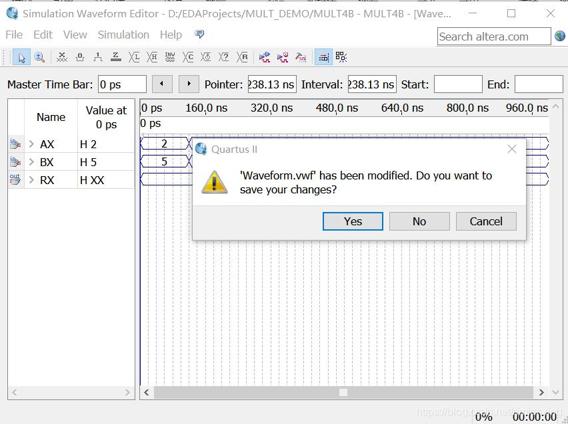

4.*****设置好初始状态后，即可进行仿真（注意此步骤先不保存）
Simulation->Run Timing Simulation->Yes->取消

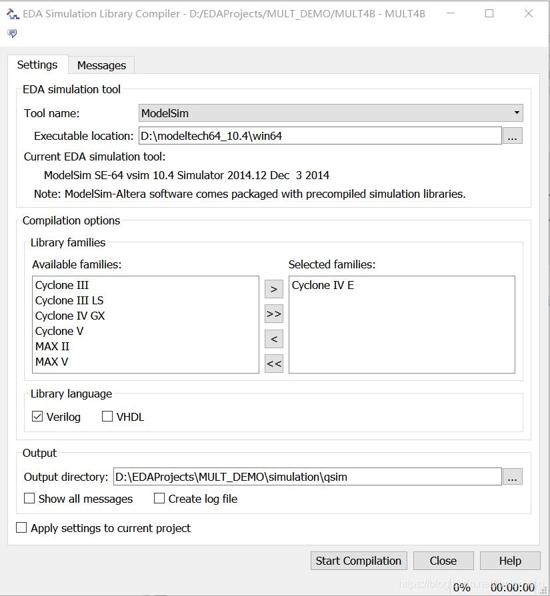

*****关闭弹出窗口，返回软件主窗口，找到Tools->Launch Simulation Library Compiler点击，如图设置

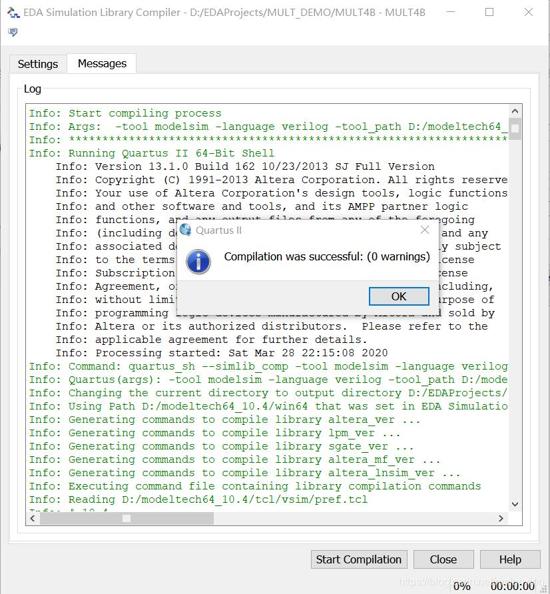

*****点击Start Compilation

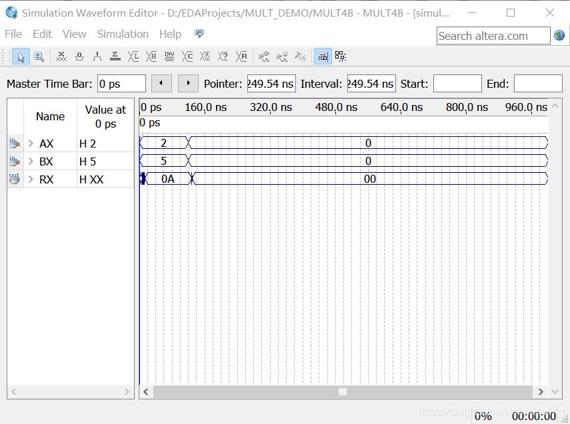

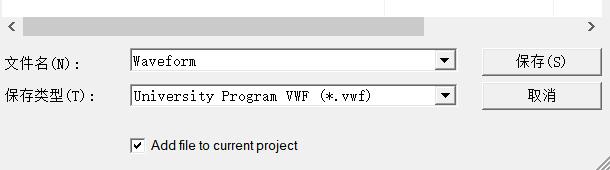

切换到仿真窗口，再次仿真（这次需要保存），得到输出波形

5.此后再次打开此工程，编译后双击打开vwf文件，就可直接点Simulation->Run Timing Simulation进行仿真，只有第一次需要如上设置
