说明

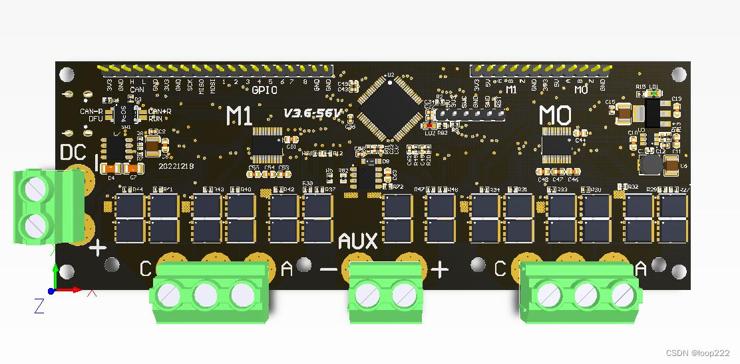

本文主要结合本店的驱动器和电机，快速实现对电机的控制。
在这里插入图片描述

ODrive 购买链接：某宝购买
电机 购买链接：某宝购买
 
 

  • 关于ODrive的操作教程网上有很多，本节只是尽可能用最少的配置让电机转起来，不保证参数为最佳设置，
  • ODrive版本v0.5.1，
  • ABZ和ABI的叫法不同，指的都是一种编码器。

一、5008航模电机标配AS5047P

ODrive 购买链接：某宝购买
电机 购买链接：某宝购买
 

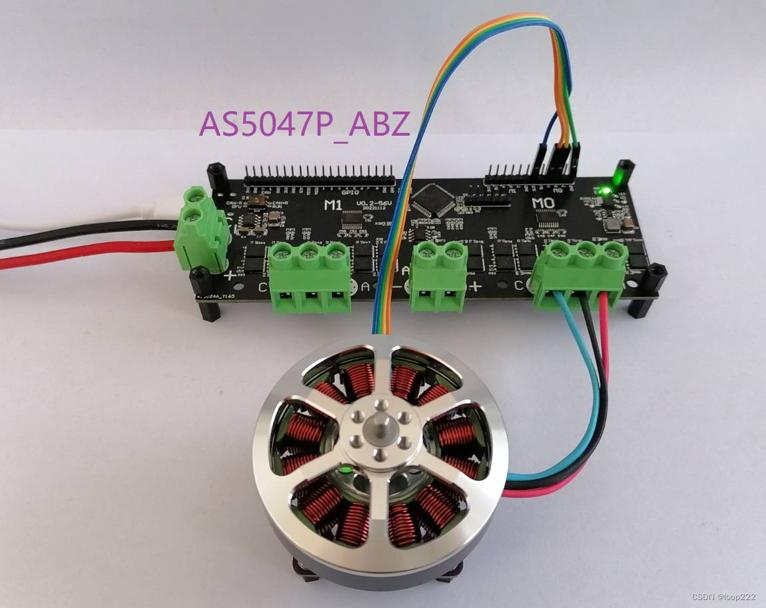

1.1、接ABZ接口

在这里插入图片描述

//5008电机AS5047P_ABI接口，接在M0上，电源电压12V，24V用以下配置也可以
odrv0.vbus_voltage                                                      //查看电压
odrv0.erase_configuration()                                             //清除之前的配置，恢复默认配置
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 30
odrv0.config.dc_max_negative_current = -5
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT           //设置电机类型
odrv0.axis0.motor.config.pole_pairs = 7                                 //默认7
odrv0.axis0.motor.config.calibration_current = 5                        //默认10，10=0.88A，5=0.3A（万用表测母线电流）
odrv0.axis0.encoder.config.mode = ENCODER_MODE_INCREMENTAL              //选择编码器类型
odrv0.axis0.encoder.config.cpr = 4000                                   //AS5047P=4000，TLE5012B=16384
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL   //设置为速度模式
odrv0.axis0.controller.config.vel_gain = 0.02                           //默认0.167，速度环P参数
odrv0.axis0.controller.config.vel_integrator_gain = 0.2                 //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 100                           //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP          //速度爬升模式，否则速度变化时“噔”一声
odrv0.axis0.controller.config.vel_ramp_rate = 50                        //默认1非常小
odrv0.save_configuration()                                              //保存参数
odrv0.reboot()                                                          //重启

odrv0.axis0.requested_state = AXIS_STATE_FULL_CALIBRATION_SEQUENCE           //电机校准，2秒后“哔”一声，然后正反转一圈
odrv0.axis0.error                                                            //查看是否有错误
odrv0.axis0.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL                 //进入闭环，电流会增加约50mA

odrv0.axis0.controller.input_vel = 10                                        //速度限制会影响最大转速
odrv0.axis0.controller.input_vel = 0
odrv0.axis0.requested_state = AXIS_STATE_IDLE                                //进入空闲模式

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27

 

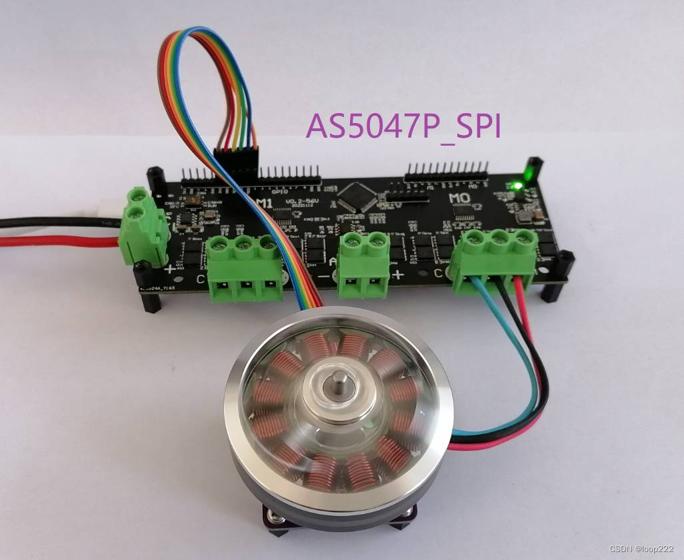

1.2、接SPI接口

  • 用官方的ODrive板子：
    SPI接M0端子，进入闭环后电机稍微动一下就报错，查看错误：ENCODER_ERROR_ABS_SPI_COM_FAIL，
    百度后找到这个：https://www.bilibili.com/read/cv12631507/。
    用M1接口控制好点，但是转速不能过高，否则也报错。
    应该跟ODrive的电源是通过M0的DRV8301降压有关，或者单片机和两路DRV8301通过SPI通信，导致SPI复用过多。
    （本人实际测试，仅对我测试的板子负责）

  • 本店改版后的ODrive，使用单独的电源芯片，并且SPI接口没有过多复用，不存在这个问题，M0/M1都能很好的转动。
    在这里插入图片描述

//5008电机AS5047P_SPI接口，接在M1上，电源电压12V，24V也可以
odrv0.erase_configuration()                                           //清除之前的配置，恢复默认配置
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 30
odrv0.config.dc_max_negative_current = -5
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT         //设置电机类型
odrv0.axis0.motor.config.pole_pairs = 7                               //默认7
odrv0.axis0.motor.config.calibration_current = 5                      //默认10，10=0.88A，5=0.3A（万用表测母线电流）
odrv0.axis0.encoder.config.mode = ENCODER_MODE_SPI_ABS_AMS            //设置编码器类型
odrv0.axis0.encoder.config.abs_spi_cs_gpio_pin = 1                    //选择CS引脚
odrv0.axis0.encoder.config.cpr = 2**14                                //14bit
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL    //设置为速度模式
odrv0.axis0.controller.config.vel_gain = 0.02                         //默认0.167，速度环P参数
odrv0.axis0.controller.config.vel_integrator_gain = 0.2               //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 100                         //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP        //速度爬升模式，否则速度变化时“噔”一声
odrv0.axis0.controller.config.vel_ramp_rate = 50                      //默认1非常小
odrv0.save_configuration()                                            //保存参数
odrv0.reboot()                                                        //重启

odrv0.axis0.requested_state = AXIS_STATE_FULL_CALIBRATION_SEQUENCE            //电机校准，2秒后“哔”一声，然后正反转一圈
odrv0.axis0.error                                                             //查看是否有错误
odrv0.axis0.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL                  //进入闭环，电流会增加约50mA

odrv0.axis0.controller.input_vel = 10                                         //设置速度，速度限制会影响最大转速
odrv0.axis0.controller.input_vel = 0
odrv0.axis0.requested_state = AXIS_STATE_IDLE                                 //进入空闲模式

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27

 

1.3、无感模式

去掉编码器接线，就是无感控制

//无感模式配置，5008电机，KV335，固件0.5.1
odrv0.erase_configuration()                                                   //清除之前的配置，恢复默认配置
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 30
odrv0.config.dc_max_negative_current = -5
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT                 //设置电机类型
odrv0.axis0.motor.config.current_lim = 20                                     //默认10
odrv0.axis0.motor.config.direction = 1                                        //默认0，设定电机转向，必须配置
odrv0.axis0.motor.config.calibration_current = 5                              //默认10，5=0.38A
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL    //设置为速度模式
odrv0.axis0.controller.config.vel_gain = 0.01                                 //默认0.167，速度环P参数
odrv0.axis0.controller.config.vel_integrator_gain = 0.05                      //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 100                                 //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP                //速度爬升模式
odrv0.axis0.controller.config.vel_ramp_rate = 50                              //默认1非常小
odrv0.axis0.sensorless_estimator.config.pm_flux_linkage = 5.51328895422 / (7 * 335)     //永磁磁链配置，极对数=7，KV335
odrv0.save_configuration()
odrv0.reboot()

odrv0.axis0.requested_state = AXIS_STATE_MOTOR_CALIBRATION               //电机校准，2秒后“哔”一声结束
odrv0.axis0.error                                                        //查看是否有错误
odrv0.axis0.controller.input_vel = 10
odrv0.axis0.requested_state = AXIS_STATE_SENSORLESS_CONTROL             //电机启动并运行，vel=10

odrv0.axis0.controller.input_vel = 50                                   //设置目标速度，最大速度为限制速度
odrv0.axis0.controller.input_vel = 0
odrv0.axis0.requested_state = AXIS_STATE_IDLE                           //进入空闲模式

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27

 
固件0.5.6和0.5.1的配置稍微有点差异，下面说下0.5.6版本的配置：

//无感模式配置，5008电机，KV335，固件0.5.6
odrv0.erase_configuration()
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 30
odrv0.config.dc_max_negative_current = -5
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT
odrv0.axis0.motor.config.current_lim = 20                                      //默认10
//odrv0.axis0.encoder.config.direction = 1                        //0.5.1版本是motor.config，在0.5.6 此句可以不配置
odrv0.axis0.motor.config.calibration_current = 5                              //默认10，5=0.38A
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL    //设置为速度模式
odrv0.axis0.controller.config.vel_gain = 0.01                                //默认0.167，速度环P参数
odrv0.axis0.controller.config.vel_integrator_gain = 0.05                     //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 100                                //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP               //速度爬升模式
odrv0.axis0.controller.config.vel_ramp_rate = 50                             //默认1非常小
odrv0.axis0.config.enable_sensorless_mode = True                             //0.5.6版本 需要配置为无感模式
odrv0.axis0.sensorless_estimator.config.pm_flux_linkage = 5.51328895422 / (7 * 335)  //永磁磁链配置，极对数=7，KV335
odrv0.save_configuration()
odrv0.reboot()

odrv0.axis0.requested_state = AXIS_STATE_MOTOR_CALIBRATION        //电机校准，2秒后“哔”一声结束
odrv0.axis0.error
odrv0.axis0.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL      //进入闭环，电机转速约 9 turn/s

odrv0.axis0.controller.input_vel = 50                             //设置目标速度，最大速度为限制速度
odrv0.axis0.controller.input_vel = 0
odrv0.axis0.requested_state = AXIS_STATE_IDLE                     //进入空闲模式

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27

 

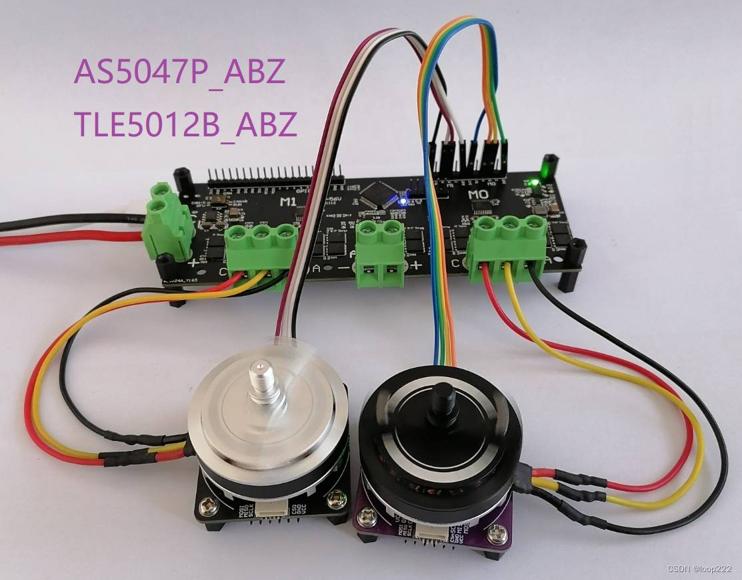

二、同时控制两个3505电机

ODrive 购买链接：某宝购买
电机 购买链接：某宝购买
 
在这里插入图片描述

//3505电机AS5047P_ABZ接口，接在M0上，电源电压12V
odrv0.erase_configuration()
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 30
odrv0.config.dc_max_negative_current = -5
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT
odrv0.axis0.motor.config.pole_pairs = 10                                //默认7，3505电机10对极
odrv0.axis0.motor.config.calibration_current = 4                        //默认10，4=0.33A（万用表测母线电流）
odrv0.axis0.encoder.config.mode = ENCODER_MODE_INCREMENTAL              //选择编码器类型
odrv0.axis0.encoder.config.cpr = 4000                                   //AS5047P=4000，TLE5012B=16384
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL   //设置为速度模式
odrv0.axis0.controller.config.vel_gain = 0.02                           //默认0.167，速度环P参数
odrv0.axis0.controller.config.vel_integrator_gain = 0.2                 //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 100                           //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP          //为2，速度爬升模式，否则速度变化时“噔”一声
odrv0.axis0.controller.config.vel_ramp_rate = 50                        //默认1非常小

odrv0.axis1.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT
odrv0.axis1.motor.config.pole_pairs = 10
odrv0.axis1.motor.config.calibration_current = 4
odrv0.axis1.encoder.config.mode = ENCODER_MODE_INCREMENTAL              //选择编码器类型
odrv0.axis1.encoder.config.cpr = 16384
odrv0.axis1.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL
odrv0.axis1.controller.config.vel_gain = 0.02
odrv0.axis1.controller.config.vel_integrator_gain = 0.2
odrv0.axis1.controller.config.vel_limit = 100
odrv0.axis1.controller.config.input_mode = INPUT_MODE_VEL_RAMP
odrv0.axis1.controller.config.vel_ramp_rate = 50

odrv0.save_configuration()                                              //保存参数
odrv0.reboot()                                                          //重启

odrv0.axis0.requested_state = AXIS_STATE_FULL_CALIBRATION_SEQUENCE           //电机校准，2秒后“哔”一声，然后正反转一圈
odrv0.axis0.error                                                            //查看是否有错误
odrv0.axis0.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL                 //进入闭环，电流会增加约50mA

odrv0.axis1.requested_state = AXIS_STATE_FULL_CALIBRATION_SEQUENCE
odrv0.axis1.error
odrv0.axis1.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL

odrv0.axis0.controller.input_vel = 10                                        //速度限制会影响最大转速
odrv0.axis1.controller.input_vel = 10

odrv0.axis0.encoder.vel_estimate  //读取实际转速
odrv0.axis1.encoder.vel_estimate  //读取实际转速

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45

 

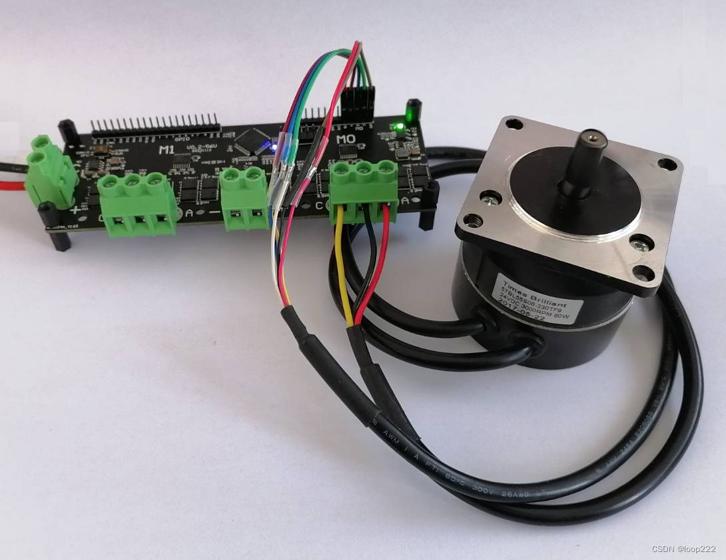

三、霍尔电机

在这里插入图片描述

odrv0.erase_configuration()
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 20
odrv0.config.dc_max_negative_current = -3
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_GIMBAL                  //60W以内肯定不是大电流
odrv0.axis0.motor.config.pole_pairs = 2                                  //默认7，内转子霍尔电机极对数
odrv0.axis0.motor.config.calibration_current = 2
odrv0.axis0.motor.config.current_lim = 20                                //默认10
odrv0.axis0.encoder.config.mode = ENCODER_MODE_HALL
odrv0.axis0.encoder.config.cpr = 12
odrv0.axis0.encoder.config.bandwidth = 100
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL
odrv0.axis0.controller.config.vel_gain = 0.02                           //默认0.167抖动严重
odrv0.axis0.controller.config.vel_integrator_gain = 0                   //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 50                            //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP
odrv0.axis0.controller.config.vel_ramp_rate = 50                        //默认1，非常小，加速度
odrv0.save_configuration()
odrv0.reboot()

odrv0.axis0.requested_state = AXIS_STATE_FULL_CALIBRATION_SEQUENCE
odrv0.axis0.error
odrv0.axis0.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL
odrv0.axis0.controller.input_vel = 10

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24

 

四、轮毂电机

在这里插入图片描述

odrv0.erase_configuration()
odrv0.config.dc_bus_overvoltage_trip_level = 56
odrv0.config.dc_max_positive_current = 30
odrv0.config.dc_max_negative_current = -5
odrv0.axis0.motor.config.motor_type = MOTOR_TYPE_HIGH_CURRENT
odrv0.axis0.motor.config.pole_pairs = 15
odrv0.axis0.motor.config.calibration_current = 10
odrv0.axis0.motor.config.resistance_calib_max_voltage = 5	     //默认2，配置电机校准时的电压
odrv0.axis0.motor.config.current_lim = 20                        //默认10
odrv0.axis0.encoder.config.mode = ENCODER_MODE_HALL
odrv0.axis0.encoder.config.cpr = 90                              //默认8192，15对极*6=90
odrv0.axis0.encoder.config.bandwidth = 100	                     //配置编码带宽
odrv0.axis0.controller.config.control_mode = CONTROL_MODE_VELOCITY_CONTROL   //设置为速度模式
odrv0.axis0.controller.config.vel_gain = 0.2                     //默认0.167，速度环P参数
odrv0.axis0.controller.config.vel_integrator_gain = 0.07         //默认0.33333，速度环I参数
odrv0.axis0.controller.config.vel_limit = 10                     //默认2，限制最大转速
odrv0.axis0.controller.config.input_mode = INPUT_MODE_VEL_RAMP	 //速度
odrv0.axis0.controller.config.vel_ramp_rate = 5			         //加速度
odrv0.save_configuration()
odrv0.reboot()

odrv0.axis0.requested_state = AXIS_STATE_FULL_CALIBRATION_SEQUENCE
odrv0.axis0.error
odrv0.axis0.requested_state = AXIS_STATE_CLOSED_LOOP_CONTROL
odrv0.axis0.controller.input_vel = 10

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

 
（完）
 

注：本文转载自blog.csdn.net的loop222的文章"https://blog.csdn.net/loop222/article/details/123827214"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
