推荐|Kinect Azure开发系列(一):深度图的获取及转换显示

首先，图像的深度一般是１６位的，因为８位的只能表示２５６个不同的深度值，分辨率太低．对于１６位深度数据的显示

法1：16位可以直接转成８位的显示

depth_frame = cv::Mat(depthImage.get_height_pixels(), depthImage.get_width_pixels(), CV_16U, depthImage.get_buffer());
depth_frame.convertTo(depth_out, CV_8U, 1);
1
2

这种是直接将16位转成8位，然后，后面设置的是1，也就是低于255的不变，高于的全部转位255，数据的实际信息会丢失．如果设置为很大的值，数据丢失的会更大，详见参考资料中这个函数的原理．

法2: 16位归一化后显示

由于imshow只认0~255的数值，16位的数据可以归一化到0 ~255．

depth_frame = cv::Mat(depthImage.get_height_pixels(), depthImage.get_width_pixels(), CV_16U, depthImage.get_buffer());
normalize(depth_frame, depth_out, 0, 256* 256, NORM_MINMAX);
1
2

显示结果

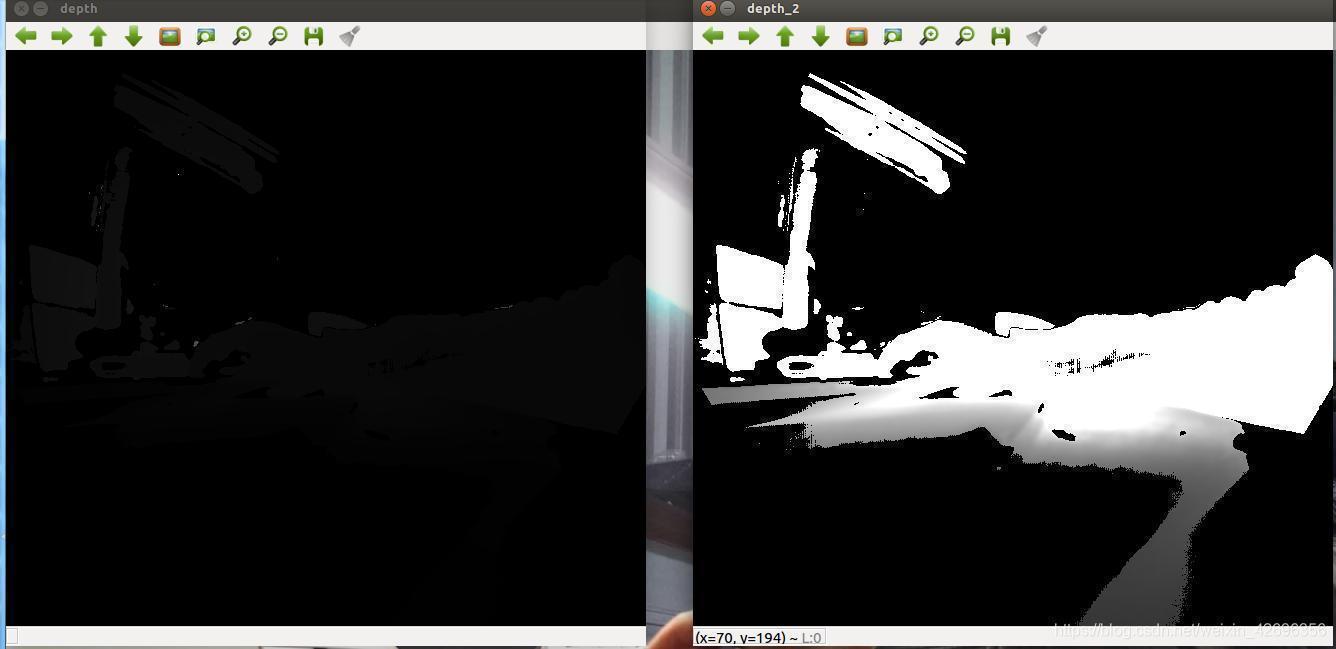

在这里插入图片描述
这里可以点开大图查看，左侧是归一化的结果，出现了很多浅灰色的值，明显起保留了全部的数据信息(细节都保留了)，只是缩放到了0~255．但是后者超过255的数据都是255，所以白色面积很大．

补充资料

1.opencv的Mat类型的数据类型

参考这位博主的
里面详细介绍了:
(1) cv::Mat的各种类型(位数+基本类型+通道)对应的type的返回值

(2) 不同的通道数对应的单个像素点的数据类型,比如3通道的图像,在单个像素点(i,j)处是一个3维向量,该向量的元素的具体的基本的数据类型才是uchar 或者 short等

2.imshow和imwrite函数

imshow

opencv的imshow函数都只能对像素值处于0-255范围内的图像进行显示。也就是说，无法使用OpenCV提供的接口函数显示诸如CV_16S等非8位数据格式的视差图/深度图，只能转换成CV_8U格式进行操作。
其实，人眼对灰度级的敏感度比较低、根本无法分辨256级灰度值。而对视差图/深度图进行显示，也只是为了比较直观的验证视差图/深度图的准确性（如颜色随距离逐层变化），所以说完全没必要对2¹⁶ =65536级灰度进行显示，转换成CV_8U格式就能完全满足需求，这也许就是为什么OpenCV没有提供这样接口的原因之一吧。
http://iyenn.com/rec/367150.html

imwrite

而存储的话,imwrite函数在关于保存为不同深度格式时候的图像类型支持说明如下：

8位的图像(CV_8U)，支持png/jpg/bmp/webp等各种常见图像格式
16位的图像(CV_16U)，支持png/jpeg2000/TIFF格式
32位的图像(CV_32F)，支持PFM/TIFF/OpenEXR/TIFF/HDR
在要保存为指定格式之前，可以通过convertTo或者cvtCOLOR进行图像类型或者通道转换之后，再调用imwrite进行保存。

为了显示,利用自带的cv::convertTo函数
参考1
参考2
convertTo的用法
src.convertTo(dst, type, scale, shift)函数
convertTo()函数负责转换数据类型不同的Mat，即可以将类似float型的Mat转换到uchar型的, imwrite()函数能够接受的类型。
而cvtColor()函数是负责转换不同通道的Mat，因为该函数的第4个参数就可以设置目的Mat数据的通道数（只是我们一般没有用到它，一般情况下这个函数是用来进行色彩空间转换的）。
另外也可以不用imwrite()函数来存图片数据，可以直接用通用的XML IO接口函数将数据存在XML或者YXML中。
参考3
注: 函数template<…> _Tp saturate_cast(_Tp2 v)
　　将参数v转换成模板中的类型，比如说：

	uchar a = saturate_cast<uchar>(-100);
1

4.对非8位的图像数据进行保存
xml文件的格式存储原始数据
 txt文件直接存储原始数据，这个其实就是索引到Mat的具体位的元素值，然后存储．实际使用注意修改at后面的数据类型，是uint,float等
这里的方法２是逐个像素的转换，会有信息的丢失，就是超过255的数据会变为255，
16位或32位数据转８位后保存，直接转和归一化以后转，其c++代码如下：
16位图像保存
转换成16位数据后，直接保存,不会引起数据的丢失

// 加载图像
Mat src = imread( "D:/flower.png", IMREAD_UNCHANGED);// IMREAD_UNCHANGED确保按照图像未做任何改变读入，不如按照原位数
printf( "depth %d n", src.depth());
// 转为16位图像
Mat dst;
src.convertTo(dst, CV_16U);
imshow( "flower16", dst);//未进行归一化，显示是全黑的
imwrite( "D:/flower-16.png", dst);//但是保存的是原始的数据
1
2
3
4
5
6
7
8

转换后，归一化以后再保存

Mat src = imread( "D:/flower.png", IMREAD_UNCHANGED);
printf( "depth %d n", src.depth());
// 转为16位图像
Mat dst;
src.convertTo(dst, CV_16U);
// 归一化再保存
normalize(dst, dst, 0, 256* 256, NORM_MINMAX);
imwrite( "D:/flower-16.png", dst);//进行了０～２５５的归一化以后，可以显示
imshow( "flower-16", dst);
1
2
3
4
5
6
7
8
9

32位图像保存

// 加载图像

Mat src = imread( "D:/flower.png", IMREAD_UNCHANGED);
printf( "depth %d n", src.depth());
// 转32位图像
Mat dst;
src.convertTo(dst, CV_32F);
// 归一化再保存
normalize(dst, dst, 0, 1.0, NORM_MINMAX);
imwrite( "D:/flower-32.png", dst);
imshow( "flower-32", dst);
1
2
3
4
5
6
7
8
9
10
11
