RK3399平台开发系列讲解（硬件波形解析篇）10.2、UART硬件波形解析

在这里插入图片描述

文章目录

平台内核版本安卓版本
RK3399Linux4.4Android7.1

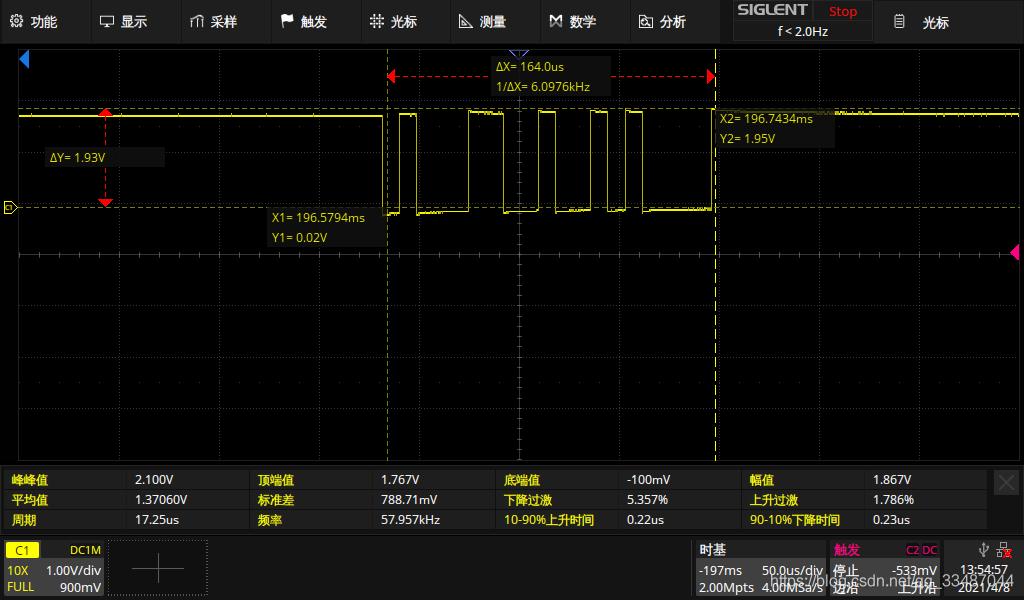

串口输入字符1，即数据0x31 →00110001B → LSB（低位先发）→10001100B

  1. 波形0100011001 数据解析
  • 起始位0
  • 数据位 10001100
  • 停止位1
  1. 波特率计算
    50us/div → 6bit/div (图中所得)
    波特率=6/50 * 10^6 ≈115200bps
