一、什么是Sysfs设备驱动管理

sysfs是非持久性虚拟文件系统，它提供系统的全局视图，并通过它们的kobiect显示内核对象的层次结构（拓扑）。每个kobiect显示为目录和目录中的文件，目录代表相关kobject导出的内核变量。这些文件称为属性，可以读取或写入。如果任何已注册的kobiect在sysfs中创建目录，则目录的创建位置取决于kobiec的父项（它也是kobiect）。这些目录自然创建为kobject父项的子目录。这向用户空间出显示了内部对象的层次结构。sysfs中的顶级目录表示对象层次结构的共同祖先，即对象所属的子系统。

对系统上的每个块设备，block都包含一个目录，目录下包含设备上分区的子目录。bus包含系统上注册的总线。dev以原始方式（无层次结构）包含已注册的设备节点，每个节点都是/sys/devices目录中真实设备的符号链接。devices给出系统内设备的拓扑结构视图。firmware显示系统相关的低层子系统树，如ACPI、EFI、OF （DT）。fs列出系统上实际使用的文件系统。kernel保存内核配置选项和状态信息。module是加载的模块列表。

• kernel_kobj：对应于/sys/kernel。
• power_kobj：对应于/sys/power。
• firmware_kobj ：对应于/sys/firmware，导出在drivers/baselirmware.c源文件中。
• hvpervisor_kobj：对应于/sys/hypervisor，导出在drivers/base hypervisor.c中。
• fs_kobj：对应于/sys/fs，导出在fs/namespace.c文件中。

然而，class/、dev/、devices/是在启动期间由内核源代码内drivers_base/core.c中的devices_init函数创建的，block/在block/genhd.c中创建，bus/ 在drivers/base/bus.c中被创建为kset.

kobject目录被添加到sysfs（使用kobject_add）时，其添加位置取决于kobject的父项。如果其父指针已设置，则它将被添加为父目录内的子目录。如果父指针为NULL，则将其添加为kset->kobj内的子目录。如果其父和kset字段都未设置，它将映射到sysfs内的根目录（/sys）。

二、Sysfs设备驱动管理相关注册接口

Linux系统中一切皆文件。

设备文件在哪里呢？它在/dev目录下，也在/sys目录下。它们直接有什么区别呢？

• /dev目录：该目录下面的文件是真实的设备文件，是应用层通过mknod创建的文件，通常系统中是由udev在运行时创建的。我们通常使用open、write、ioctl等函数操作设备，通常就是操作/dev目录下面的文件，它会间接调用到底层的驱动函数。
• /sys目录：这是由内核在运行时导出的，目的就是通过文件系统展示出设备、驱动和总线等层次关系。这也是这章节的重点。

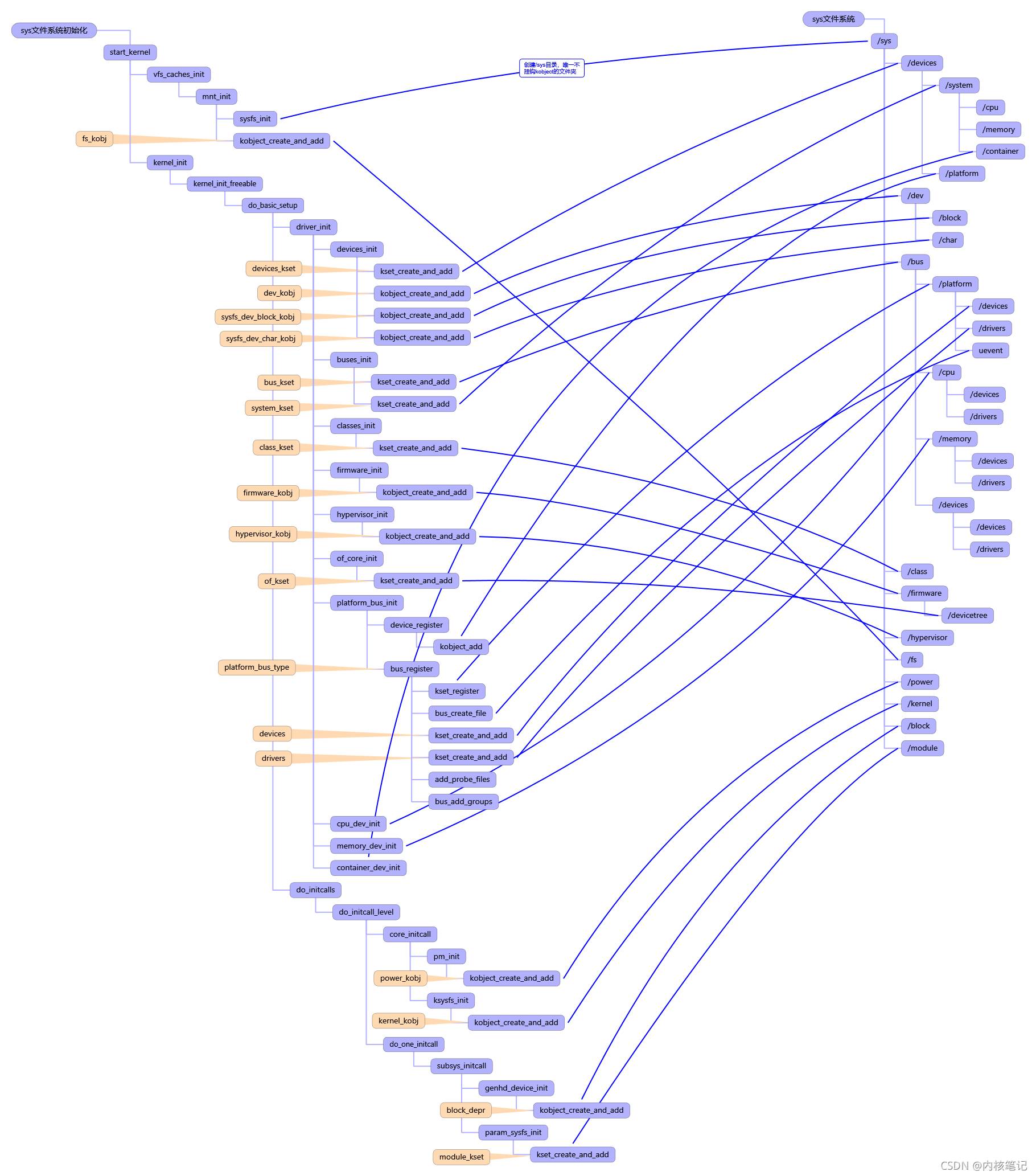

  那么先通过下图看一下sysfs文件系统是如何搭建起来的，图中左边是初始化流程，右边是对应sysfs文件系统的目录结构。

可以看到sysfs并不单纯是设备驱动相关的，还包括了内核模块、内核参数以及电源等诸多管理，当然这些在某个角度上也可以视为设备或者驱动模块。不过它们不是我们分析的重点，我们着重需要分析的主要是设备驱动相关的，这图只是给了我们心中一个谱，知道它都有些什么，在哪里初始化的。

这里不准备直接通过sysfs文件目录层次结构进行分析sysfs对设备驱动的管理。我们从设备、驱动和总线等的注册添加流程进行分析sysfs文件目录层次构造的。它们主要的注册函数分别为device_register、driver_register、bus_register，还有免不了的class_register。

2.1、device_register都做了些什么？

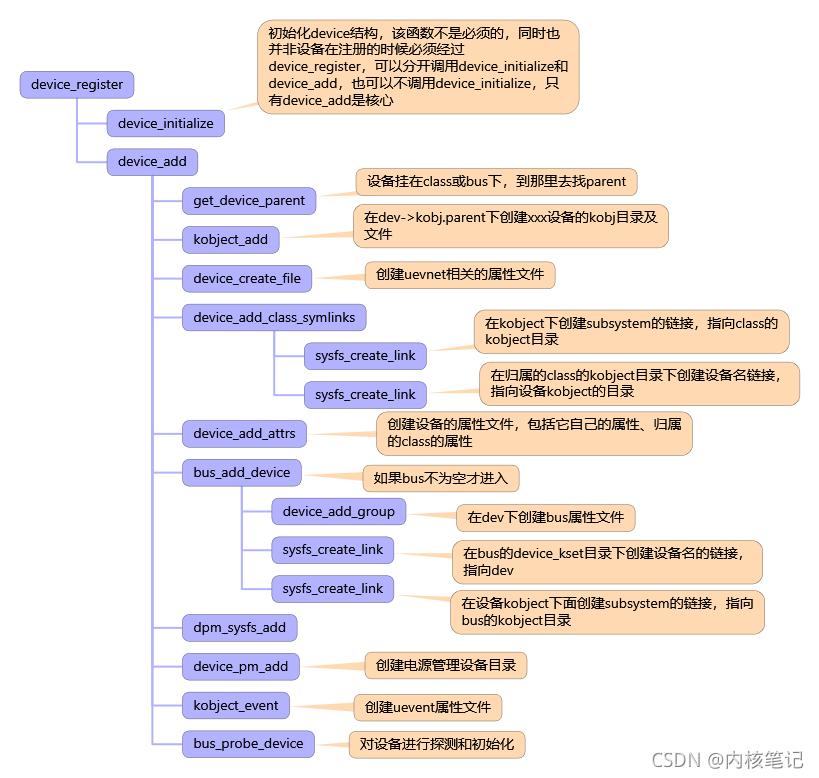

通过上图的device_register调用栈，可以看到设备主要的初始化都是在/sys/devices/***/下面创建一个自己名字的目录（例如xxx-device），然后在里面创建自己的属性文件接口。同时它会创建一个subsystem的链接，指向bus或者class，表示它归属的类型，挂在bus下面意味着它是由某个bus管控着，如果挂在class下面，这只是一个视角问题，其实质也是表示它具备着某些共同属性，乃至管理操作属性上的一致。然后在/sys/bus或者/sys/class下面就没有必要创建重复的东西了，直接创建一个链接指向device，意味着从它们的目录去看，可以看到bus或者class都管着哪些设备。经过device_register后，创建的目录和链接关系如下：

这里的文件及目录的管理方式起本质是数据结构的管理思想，目录可以视为结构体，文件是数据结构成员，而链接文件是数据指针。上图实际上就是这几个数据结构除了自身的初始化外，然后就是建立结构之间的关联关系。

2.2、driver_register都做了些什么？

那么通过接着看一下driver_register都做了些什么？

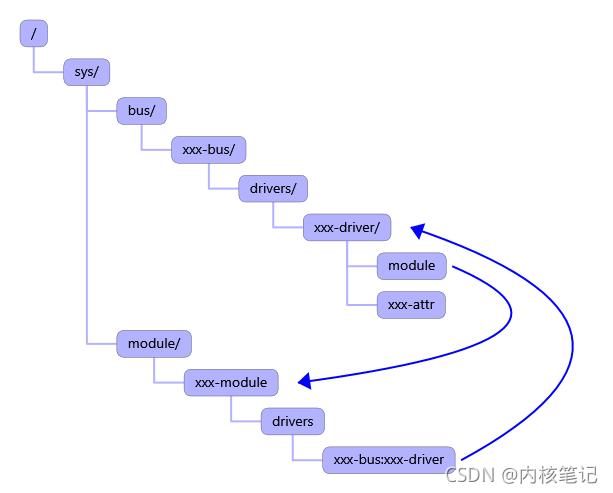

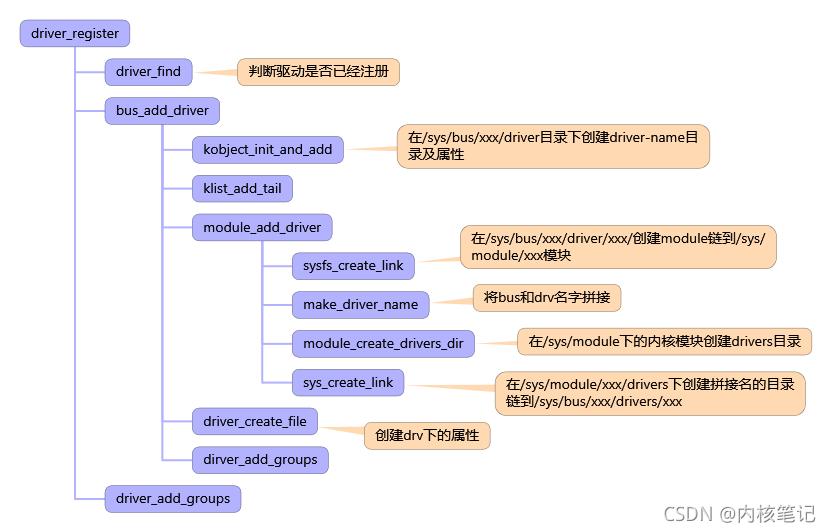

driver_register如上图调用关系，可以看到它比device的注册做的事情少多了。它主要是在/sys/bus/xxx-bus/drivers目录下创建自己名字的目录，然后在里面初始化驱动属性文件。同时创建链接指向module，表示该驱动是由哪个内核模块提供功能，同样module也反向指向驱动，表示它提供的是什么样的驱动能力，当然只有驱动模块才会有指向驱动的链接。经过driver_register后，其构建的目录和链接关系如下：

接着看一下bus_register都做了什么？

2.2、bus_register都做了些什么？

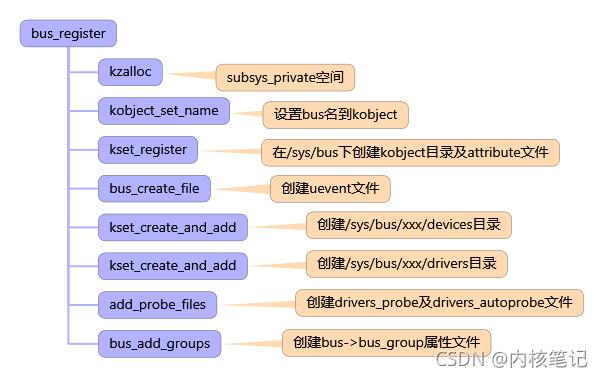

通过上图可以看到，它主要是在/sys/bus目录下面创建以自己名字命名的bus目录（这里名字举例为xxx-bus），然后会创建好devices和drivers给与它管理的设备和驱动进行注册，同时创建驱动的探测drivers_probe和drivers_autoprobe属性文件，以提供给用户触发去探测。当然还少不了uevent事件文件的创建，最后还有一些bus自己特有的属性。注册完bus后，将会生成目录结构如下：

最后看一下class_register都做了些什么？

class_register的行为比较简单，仅仅是在/sys/class下面创建一个自己名字命名的目录，主要是提供给设备注册挂入链接。挂链接的动作在device_register里面完成。

至此，我们就大概对sysfs文件系统上的设备驱动注册和大概的关系逻辑了。如果通过tree命令去查看/sys肯定会发现/sys/devices目录下面的PCI、USB等设备的文件夹层层叠叠，这就涉及到了它们具体内部的一个管理关系了，这里不进行展开叙述。
