物理层概述

物理层是计算机网络中的一层，位于OSI（开放式系统互联）模型的底部，负责传输原始比特流（bitstream）在物理媒介上进行传输，如电缆、光纤或无线信道。

物理层的主要任务是将数据从一个节点传输到另一个节点，确保数据在传输介质上可靠地传输。

以下是物理层的一些重要概念：

1，传输介质

物理层涉及传输介质，包括导线（如双绞线、同轴电缆）、光纤和无线信道（如无线电波、红外线等）。

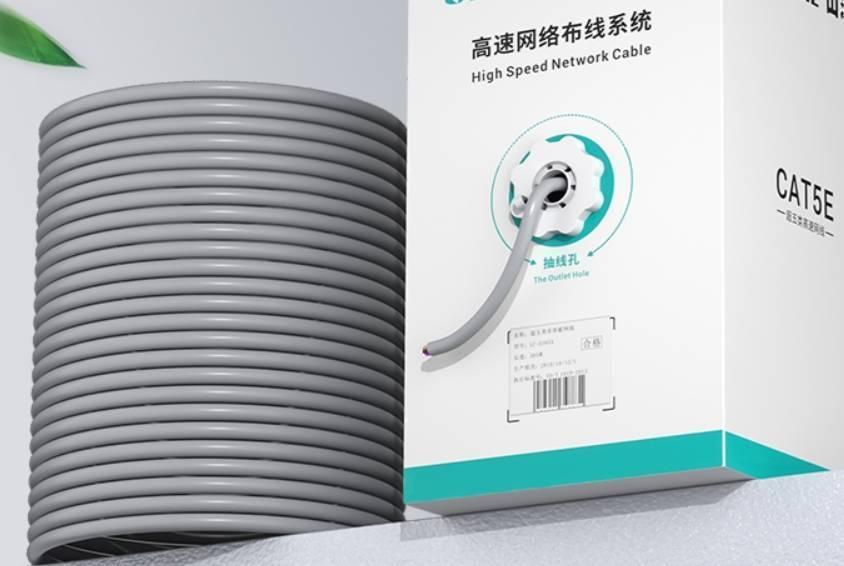

1.1 双绞线（Twisted Pair）

双绞线是一种广泛使用的传输介质，分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）。它们通过将两根绝缘的铜线进行双绞，减少了电磁干扰。双绞线用于Ethernet（以太网）等局域网和广域网连接。
在这里插入图片描述

1.2 同轴电缆（Coaxial Cable）

同轴电缆由内部的导体、绝缘层、金属屏蔽层和外部护套组成。它广泛用于电视有线传输、局域网和宽带接入。

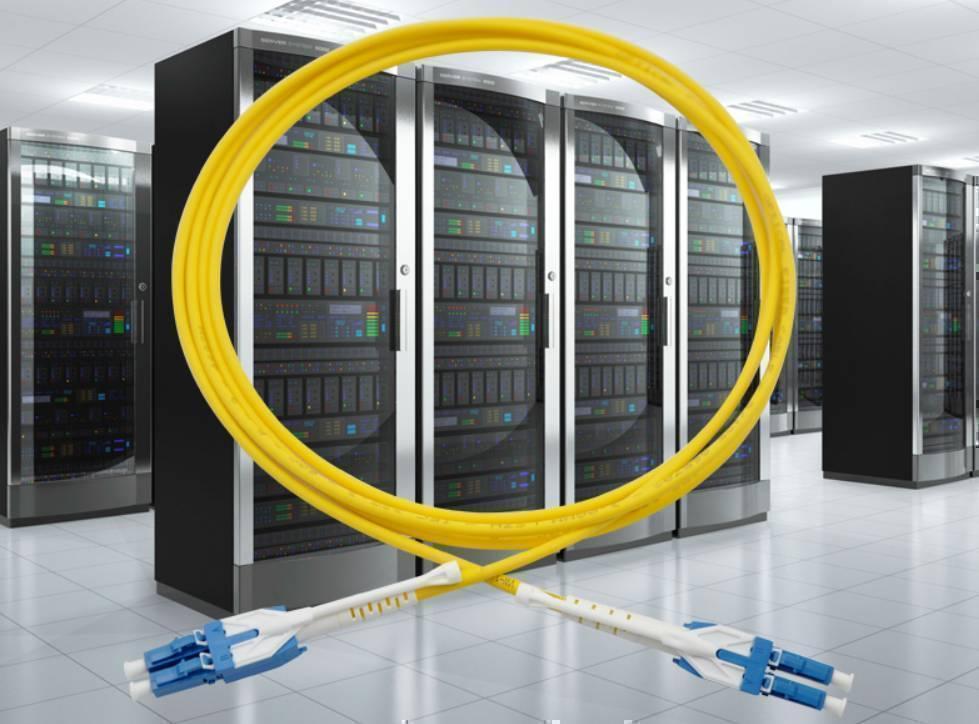

1.3 光纤（Optical Fiber）

光纤是一种传输速率非常高、抗干扰性强的传输介质。它通过光信号来传输数据，可以分为单模光纤和多模光纤。光纤用于高速宽带网络、长距离通信以及数据中心互连。
在这里插入图片描述

1.4 无线信道

无线信道是通过无线电波、微波、红外线等进行传输的介质。常见的无线传输技术包括Wi-Fi、蓝牙、蜂窝网络（如4G和5G）等。无线传输适用于移动设备、移动通信和物联网等应用。

1.5 电力线通信（Power Line Communication，PLC）

PLC利用电力线路来传输数据信号，可以在家庭、办公室等地方实现网络连接，而无需额外的网络布线。

1.6 红外线

红外线是一种电磁波，可以用于短距离的无线通信，例如红外遥控器、红外数据传输等。

1.7 激光通信

激光通信使用激光光束来传输数据，通常应用于长距离、高速率的通信连接，如卫星通信和光纤通信。

2，信号传输

信号传输是指在通信系统中，将数据从发送方传输到接收方的过程。在信号传输过程中，数字数据被转换为模拟信号（调制），然后在传输介质上进行传输，最后在接收端将模拟信号转换回数字数据（解调）。

2.1 传输介质

传输介质是模拟信号传输的物理媒介，可以是电缆、光纤、无线信道等。不同的传输介质具有不同的特性，如传输距离、带宽、信号衰减和噪声等。

2.2 传输和传播

在传输过程中，模拟信号通过传输介质进行传播。传输过程中可能会遇到信号衰减、失真和干扰等问题，这可能会影响信号质量。

信号传输是通信系统中的重要环节，影响着通信的质量和可靠性。合适的调制技术和传输介质的选择可以保证数据在传输过程中不受损失，并能够在接收端准确地还原出原始数据。不同类型的通信系统和应用可能会采用不同的调制方式和传输介质，以满足特定的通信需求。

3，传输速率

传输速率，也称为比特率（Bit Rate）或数据速率，是指在数字通信中单位时间内传输的比特数（二进制位数）。它是衡量数据传输速度的指标，通常以每秒传输的比特数量来表示，单位为bps（bits per second）。传输速率用于描述数据在通信系统中的传输速度和带宽利用率。
传输速率受到多个因素的影响，包括信号调制方式、传输介质的特性、编码技术以及通信系统的设计。以下是一些常见的传输速率相关概念：

3.1 物理速率（Physical Rate）

物理速率是指在信道中的原始传输速率，通常以比特每秒（bps）为单位。它取决于调制方式和信道特性。

3.2 有效速率（Effective Rate）

有效速率考虑了通信过程中的一些开销，如纠错码、帧同步等，实际传输的数据比特数可能会比物理速率略少。

3.3 符号速率（Symbol Rate）

符号速率是指单位时间内传输的符号数量，符号可以是多个比特的组合。在某些调制方式中，一个符号可能表示多个比特，因此符号速率可能与传输速率不同。

3.4 波特率（Baud Rate）

波特率是指单位时间内信号变化的次数，它通常用于模拟调制方式。在数字通信中，波特率与符号速率可能相等，也可能存在关系。

传输速率是通信系统设计中重要的参数之一。高传输速率可以支持更大的数据传输量，但也需要更宽的带宽和更强的信号质量。不同应用和场景可能需要不同的传输速率，因此在设计通信系统时需要综合考虑带宽、信号噪声比、信号干扰等因素，以实现可靠和高效的数据传输。

4，调制和解调

调制是将数字数据转换为模拟信号的过程，而解调是将模拟信号转换为数字数据的过程。这两个过程在模拟传输中尤为重要。

4.1 调制（Modulation）

调制是将数字数据转换为模拟信号的过程。数字信号通常是离散的，而模拟信号是连续的。调制的目的是将数字信号映射到模拟信号，以便在传输介质上传输。

4.2 解调（Demodulation）

解调是将模拟信号转换回数字数据的过程。接收端使用解调器来检测模拟信号中的变化，并将其转换为数字信号。

5，编码

物理层可能会对数据进行编码，以提高数据传输的可靠性和抗干扰能力。常见的编码方式包括奇偶校验、CRC（循环冗余校验）等。
以下是几种常见的编码方式：

5.1 奇偶校验（Parity Encoding）

奇偶校验是一种基本的错误检测方法，其中一个附加的比特（奇校验位或偶校验位）被添加到数据中，以确保数据中的比特总数为奇数或偶数。接收方可以根据奇偶校验位来检测是否存在单比特错误。

5.2 循环冗余校验（CRC，Cyclic Redundancy Check）

CRC是一种更强大的错误检测方法，它通过在数据中附加一个多项式来生成冗余数据。接收方可以根据接收到的数据和附加的CRC值来检测是否存在错误。

5.3 汉明码（Hamming Code）

汉明码是一种纠错编码，可以检测并纠正多个比特的错误。它通过在数据中添加冗余比特，使得任何单一比特的错误都可以被检测到和修复。

5.4 调制编码（Modulation Coding）

在数字通信中，调制技术通常涉及将数字数据映射到模拟信号。不同的调制方式（如ASK、FSK、PSK）在数据编码和传输中使用不同的信号调制方法。

5.5 数据压缩编码（Data Compression Coding）

数据压缩编码用于减少数据的存储和传输开销。它将数据转换为较短的编码或符号，以减少传输的数据量。

5.6 差分编码（Differential Coding）

差分编码通过记录数据的变化情况来编码数据，而不是直接编码数据本身。它通常用于音频和视频编码中，以减少连续帧之间的冗余。

6，信道复用

物理层涉及将传输介质进行适当的划分和共享，以实现多个通信设备之间的同时传输。常见的信道复用技术包括频分复用（FDM）和时分复用（TDM）。

6.1 频分复用（Frequency Division Multiplexing，FDM）

在频分复用中，不同的用户或通信设备被分配不同的频率带宽来进行通信。每个用户使用不同的频率子带来传输数据，这些子带在频谱上不重叠。FDM常用于无线通信和有线通信中，如广播电台、电视信号、以太网等。

6.2 时分复用（Time Division Multiplexing，TDM）

在时分复用中，不同的用户或通信设备按照时间片来共享信道。每个用户在不同的时间段内传输数据，时间片之间轮流切换。TDM常用于数字电话系统、传感器网络等。

信道复用技术的优势在于可以同时支持多个通信连接，从而提高了频谱的利用率，降低了通信成本，并提升了通信的效率。

在实际应用中，也可以将频分复用和时分复用结合起来，形成更灵活的信道复用技术，例如频时分复用（Frequency Time Division Multiplexing，FTDM）或码分复用（Code Division Multiplexing，CDM）等。

7，传输距离和损耗

物理层需要考虑传输介质的特性，如传输距离、信号衰减和噪声，以确保数据在传输过程中的可靠性。

7.1 传输距离（Transmission Distance）

传输距离是指信号在传输介质中传播的距离，通常以米（m）或千米（km）为单位。传输距离的远近直接影响信号的强度和质量，长距离传输可能会面临信号衰减和其他挑战。

7.2 信号衰减（Signal Attenuation）

信号衰减是指信号在传输过程中逐渐减弱的现象。在传输介质中，信号会受到衰减，导致信号强度逐渐减小。信号衰减通常由传输介质的特性和传输距离所决定。

7.3 传输损耗和信噪比（Transmission Loss and Signal-to-Noise Ratio，SNR）

传输损耗是指信号在传输过程中的总损耗，包括衰减和其他因素。信噪比是指信号强度与背景噪声强度之间的比值。较低的信噪比会导致信号失真和解码错误。

7.4 损耗补偿技术（Loss Compensation Techniques）

在一些情况下，可以使用补偿技术来对抗传输损耗，如预编码、均衡和前向纠错码。

在设计和实现通信系统时，需要充分考虑传输距离和损耗的影响。合理选择传输介质、使用适当的信号放大技术、降低信噪比等方法可以帮助克服信号传输过程中的挑战，确保信号在不同距离和环境下的稳定传输。

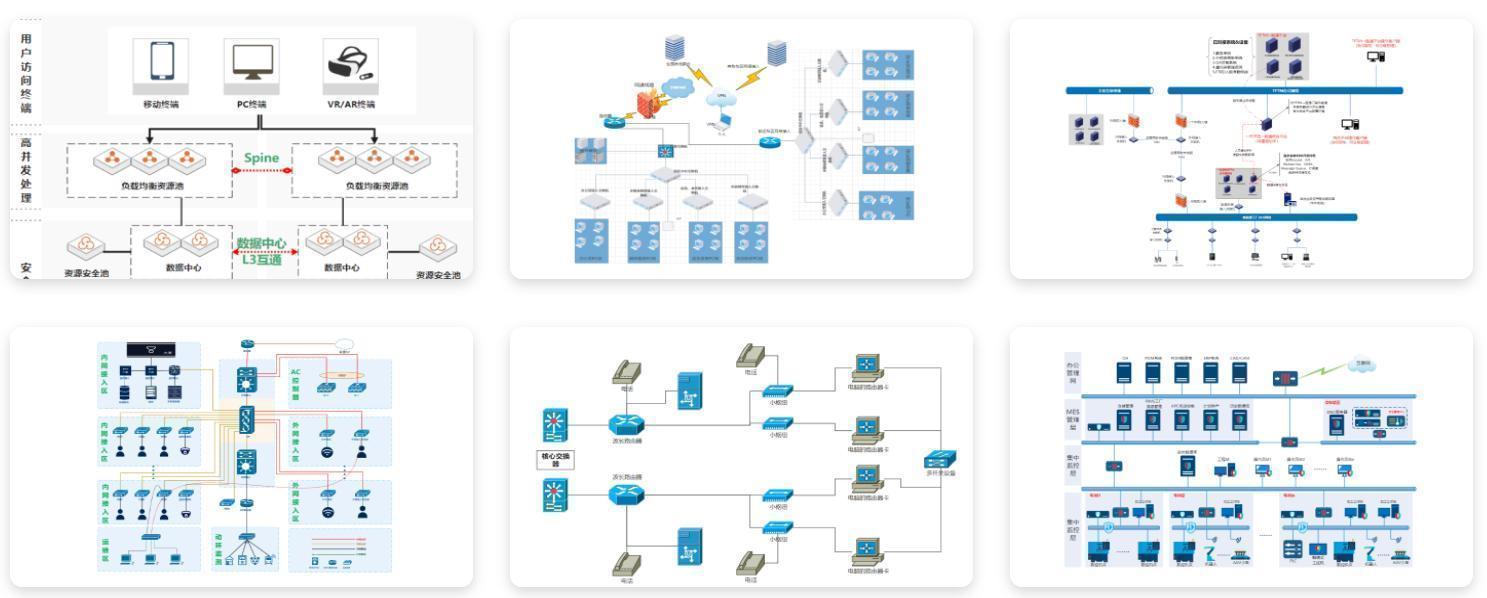

8，物理拓扑

物理层涉及网络的物理布局和连接方式，如星型拓扑、总线拓扑、环形拓扑等。
在这里插入图片描述

以下是一些常见的物理拓扑类型：

8.1 星型拓扑

在星型拓扑中，所有设备都连接到一个中心设备，通常是交换机或集线器。这种拓扑有助于简化连接和维护，但如果中心设备故障，整个网络可能会受到影响。

8.2 总线型拓扑

在总线型拓扑中，所有设备都连接到一个共享的主线（总线）。这种拓扑比较简单，但如果主线故障，整个网络可能会中断。

8.3 环型拓扑

在环型拓扑中，设备按照环的形式连接，每个设备都与前后两个设备相连。虽然这种拓扑不常见，但它可以提供冗余路径以增加可靠性。

8.4 树型拓扑

树型拓扑是星型和总线型拓扑的结合，通常包括多个星型拓扑连接在一起。这种拓扑可以提供一定的冗余性和扩展性。

8.5 网状拓扑

在网状拓扑中，每个设备都直接与其他设备相连，形成复杂的互连网络。这种拓扑具有高度的冗余性和可靠性，但维护和管理可能较为复杂。

8.6 混合拓扑

混合拓扑将多种拓扑结构组合在一起。例如，一个大型网络可能在数据中心使用星型拓扑，在分支机构使用总线型拓扑。

选择适合的物理拓扑取决于网络的规模、性能需求、可靠性要求和预算限制。此外，随着技术的不断发展，如无线网络、云计算等，物理拓扑的概念也在不断演变。在设计网络时，必须仔细考虑物理拓扑以满足特定的需求。

9，连接器和插头

连接器和插头是用于连接不同设备、电缆或组件的物理部件。它们在电子、电气、通信和计算机系统中起着至关重要的作用，使各种设备能够相互通信、传输数据和能量。以下是一些常见的连接器和插头类型：

9.1 USB连接器和插头

通用串行总线（USB）连接器和插头用于连接计算机、外部设备、移动设备等。USB连接器有多个规格，包括USB-A、USB-B、Micro USB、Mini USB和USB-C。

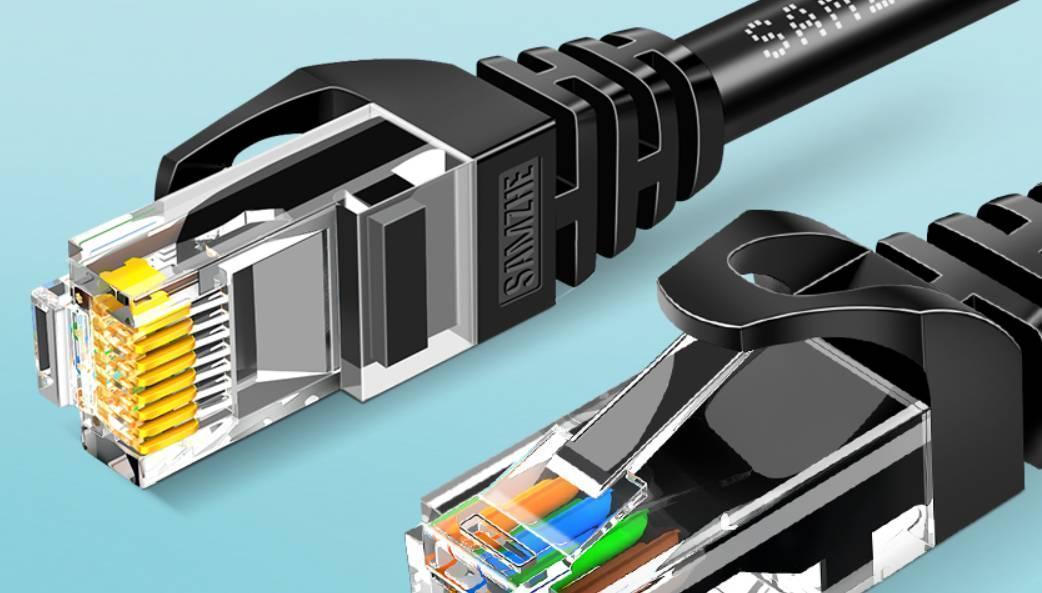

9.2 RJ45连接器和插头

RJ45连接器和插头通常用于以太网网络连接，如局域网（LAN）连接和网络电缆。它们常用于连接计算机、路由器、交换机等设备。

RJ45水晶头是用于连接以太网（Ethernet）电缆的一种连接器，通常用于局域网（LAN）和广域网（WAN）中。在安装和维护网络时，正确制作RJ45水晶头非常重要，以确保稳定的网络连接和高速数据传输。
在这里插入图片描述

9.2.1 T568A标准

：T568A标准是一种RJ45水晶头的线序排列标准。在T568A标准下，RJ45插头的线序排列如下：

Pin 1: 白绿
Pin 2: 绿
Pin 3: 白橙
Pin 4: 蓝
Pin 5: 白蓝
Pin 6: 橙
Pin 7: 白棕
Pin 8: 棕
1
2
3
4
5
6
7
8

9.2.2 T568B标准

T568B标准是另一种常用的RJ45水晶头线序排列标准。在T568B标准下，RJ45插头的线序排列如下：

Pin 1: 白橙
Pin 2: 橙
Pin 3: 白绿
Pin 4: 蓝
Pin 5: 白蓝
Pin 6: 绿
Pin 7: 白棕
Pin 8: 棕
1
2
3
4
5
6
7
8

这两种标准在实际应用中都很常见。在一个网络中，为了确保连接的一致性，通常会选择一种标准来进行RJ45水晶头的制作。此外，还有一种叫做"Crossover"或"交叉"线序的制作方法，用于连接两台计算机。

9.3 HDMI连接器和插头

高清多媒体接口（HDMI）连接器和插头用于在高清电视、显示器、投影仪等设备之间传输音频和视频信号。

9.4 音频连接器和插头

音频连接器和插头用于连接音频设备，如扬声器、耳机、麦克风和音响系统。常见的音频连接器包括3.5毫米（1/8英寸）立体声插头。

9.5 VGA连接器和插头

视频图形阵列（VGA）连接器和插头用于连接计算机和显示器，尤其是在过去使用较为普遍的CRT显示器上。

9.6 DisplayPort连接器和插头

DisplayPort连接器和插头用于连接计算机、显示器和其他多媒体设备，支持高分辨率视频和音频传输。

9.7 电源连接器和插头

电源连接器和插头用于连接电子设备到电源源。它们有各种规格和形式，用于不同类型的设备，如笔记本电脑、台式电脑、移动设备等。

9.8 SC、LC、ST等光纤连接器

这些连接器用于连接光纤电缆，传输高速数据和通信信号。目前主流的均为LC类型光纤接口。

扁平电缆和插头

扁平电缆和插头通常用于连接内部电子设备，如计算机内部的硬盘、主板等。

传感器连接器和插头

在自动化、测量和控制领域中，各种传感器通常需要特定类型的连接器和插头。

总结

物理层是计算机网络中的基础层，负责将数据从一个地方传输到另一个地方，同时确保在传输过程中数据的”可靠性“和”完整性“。它涉及了多种技术和概念，以实现数据在物理媒介上的有效传输。
