Numpy操作图像

1.遍历图像每一个像素，并颜色取反

import cv2 as cv
import numpy as np


def access_pixels(image):
    print(image.shape);
    height = image.shape[0]
    width = image.shape[1]
    channels = image.shape[2]
    print("width : %s, height : %s channels : %s"%(width, height, channels))
    for row in range(height):
        for col in range(width):
            for c in range(channels):
                pv = image[row, col, c]#遍历每一个像素
                image[row, col, c] = 255 - pv#取反
    cv.imshow("pixels_demo", image)


print("--------- Hello Python ---------")
src = cv.imread("1.jpg") # blue, green red
cv.namedWindow("input image", cv.WINDOW_AUTOSIZE)
cv.imshow("input image", src)
#计时装置
t1 = cv.getTickCount()#
access_pixels(src)
t2 = cv.getTickCount()
time = (t2-t1)/cv.getTickFrequency();
print("time : %s ms"%(time*1000))#
#计算结束
cv.waitKey(0)
cv.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

OpenCV实现像素取反
cv2.bitwise_not(image)
bitwise:按位计算
not：取反
比numpy取反快几十倍

def inverse(image):
    dst = cv.bitwise_not(image)
    cv.imshow("inverse demo", dst)
1
2
3

2.numpy创建图
多通道图

import cv2 as cv
import numpy as np

def create_image():
    img = np.zeros([400, 400, 3], np.uint8)#创建一张全黑图
    img[: , : , 0] = np.ones([400, 400])*255#修改第一个通道值
    img[:, :, 2] = np.ones([400, 400]) * 255#修改第三通道值
    cv.imshow("new image", img)
    #cv.imwrite('test.jpg',img)

print("--------- Hello Python ---------")

create_image()
cv.waitKey(0)
cv.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

单通道图

import cv2 as cv
import numpy as np
def create_image():
    img=np.zeros([400,400,1],np.uint8)
    img[:,:,0]=np.ones([400, 400])*100
    cv.imshow("new image", img)
    #cv.imwrite('test.jpg',img)
print("--------- Hello Python ---------")

create_image()
cv.waitKey(0)
cv.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12

色彩空间

HSI、HSV、RGB、CMY、CMYK、HSL、HSB、Ycc、XYZ、Lab、YUV色彩空间（颜色模型）
色彩空间相互转换
使用cv2.cvtColor()
HSV中:H[0-100],S[0-255],V[0-255]

import cv2 as cv
import numpy as np

def color_space_demo(image):
    gray = cv.cvtColor(image, cv.COLOR_BGR2GRAY)
    cv.imshow("gray", gray)
    hsv = cv.cvtColor(image, cv.COLOR_BGR2HSV)
    cv.imshow("hsv", hsv)
    yuv = cv.cvtColor(image, cv.COLOR_BGR2YUV)
    cv.imshow("yuv", yuv)
    Ycrcb = cv.cvtColor(image, cv.COLOR_BGR2YCrCb)
    cv.imshow("ycrcb", Ycrcb)

print("--------- Hello Python ---------")
src = cv.imread("1.jpg")
cv.namedWindow("input image", cv.WINDOW_AUTOSIZE)
cv.imshow("input image", src)
color_space_demo(src)
cv.waitKey(0)
cv.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

inRange查找颜色范围

cv2.inRange(img,low,high)

HSV中:H[0-100],S[0-255],V[0-255]

1.先把图像转换成hsv中，根据表来查找具体颜色处于什么区间，设置区间。
2.结合cv2.inRange()可以清晰看到某个颜色区域图像位于图像的什么地方。
用法cv2.inRange(img,low,high)，函数会将位于两个区域间的值置为255，位于区间外的值置为0。比如想要看到青色的区域处于图像中的什么位置。
如绿色的区域是
lower_red = np.array([35, 43, 46])
upper_red = np.array([77, 255, 255])

import numpy as np


def color_space_demo(image):
    hsv = cv.cvtColor(image, cv.COLOR_BGR2HSV)
    #cv.imshow("hsv", hsv)
    lower_red = np.array([35, 43, 46])
    upper_red = np.array([77, 255, 255])
    mask = cv.inRange(hsv, lower_red, upper_red)
    cv.imshow('hsvred', mask)

src = cv.imread("3.jpg")

cv.namedWindow("input image", cv.WINDOW_AUTOSIZE)
cv.imshow("input image", src)
color_space_demo(src)
cv.waitKey(0)
cv.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

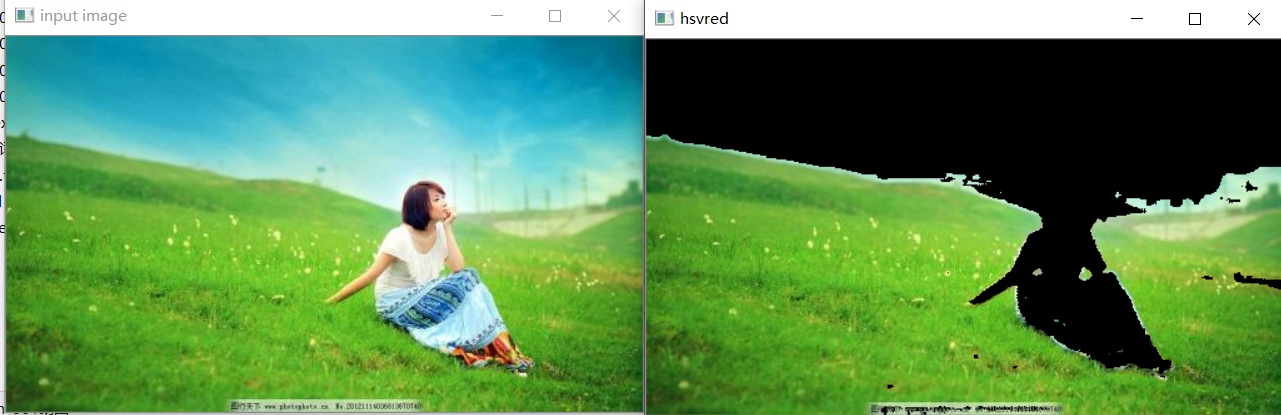

如如所示，绿色被很好的找出来啦。为右图白色部分。

应用场景：得到的是二值图像，可以用于查找物体轮廓。

让绿色显示出来
dst = cv2.bitwise_and(image1, image2, mask=mask)

让两个图像除去mask部分的图像进行与运算。）

import cv2 as cv
import numpy as np


def color_space_demo(image):
    hsv = cv.cvtColor(image, cv.COLOR_BGR2HSV)
    #cv.imshow("hsv", hsv)
    lower_red = np.array([35, 43, 46])
    upper_red = np.array([77, 255, 255])
    mask = cv.inRange(hsv, lower_red, upper_red)
    dst = cv.bitwise_and(image, image, mask=mask)#除去mask部分的图像进行与运算。得到绿色
    cv.imshow('hsvred', dst)

src = cv.imread("3.jpg")
cv.namedWindow("input image", cv.WINDOW_AUTOSIZE)
cv.imshow("input image", src)
color_space_demo(src)
cv.waitKey(0)
cv.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

通道分离与合并

通道分离
b, g, r = cv2.split(src)#分离

import cv2
src = cv2.imread("2.jpg")
cv2.namedWindow("input image", cv2.WINDOW_AUTOSIZE)
cv2.imshow("input image", src)
b, g, r = cv2.split(src)#分离
cv2.imshow("blue", b)
cv2.imshow("green", g)
cv2.imshow("red", r)
cv2.waitKey(0)
cv2.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10

>

通道合并
src = cv2.merge([b, g, r])

import cv2
src = cv2.imread("2.jpg")
cv2.namedWindow("input image", cv2.WINDOW_AUTOSIZE)
cv2.imshow("input image", src)
b, g, r = cv2.split(src)#分离

#通道合并
src = cv2.merge([b, g, r])
src[:, :, 0] = 0#对最后一个通道赋值0
cv2.imshow("changed image", src)
cv2.waitKey(0)
cv2.destroyAllWindows()
1
2
3
4
5
6
7
8
9
10
11
12
