插值算法

在对图像经过仿射变换（拉伸，旋转）后，图像的形状和位置发生了变化，那么变化过后的图像，每一个像素点的像素值该是多少呢？？
一般是通过仿射变换的逆变换计算出原来对应的像素值，例如$f_{input}(1,1)=100$，现在把图像放大两倍那么输出图像$f_{ouput}(2,2)=f_{input}(1,1)=100$
$$f_o(x^{\ast },y^{\ast })=inverse(f_{input}(x,y))$$
但是还有个问题。
$f_{output}(3,3)$是多少？？，输入图像可以没有$f_{input}(1.5,1.5)$这个像素点，这时候就要用到插值算法了。

近邻插值法

这个方法的精度不是很高，应该没有在使用了。但便于理解，

原理

通过输出图像计算出它在原图上的坐标点==（整数）==，如果计算的结果是整数，那直接使用。反之就要看它周围那个点离它最近，就使用最近点的像素值。
假若有一张图像矩阵如下：只有两行三列

array([[40, 41, 42],
       [43, 44, 45]])
1
2

现在我要把它放大两倍，结果应该是什么样呢，下面是一种可能的答案

array([[40, 40, 41, 41, 42, 42],
       [40, 40, 41, 41, 42, 42],
       [43, 43, 44, 44, 45, 45],
       [43, 43, 44, 44, 45, 45]])
1
2
3
4

这只是一种可能答案，因为(1.5, 1.5)这个点到它离周围距离一样，选谁都可以了，这里就图方便选择了左上角。

CODE

# Nereset Neighbor interpolation
def nn_interpolation(img: np.ndarray, ax=1, ay=1):
    # ax ay表示放大率
    H,W,C = img.shape

    aH = int(ay * H)
    aW = int(ax * W)

    # 此处的坐标系是（0，0）在左上角
    # 先计算出输出图像的坐标
    y = np.arange(aH).repeat(aW).reshape(aH,-1)
    x = np.tile(np.arange(aW),(aH,1))

    # 再计算出对应输入图像上的坐标
    y = np.round(y//ay).astype(np.int)
    x = np.round(x//ax).astype(np.int)
    # 给输出图像赋值
    out = img[y,x]
    out = out.astype(np.uint8)
    return out
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

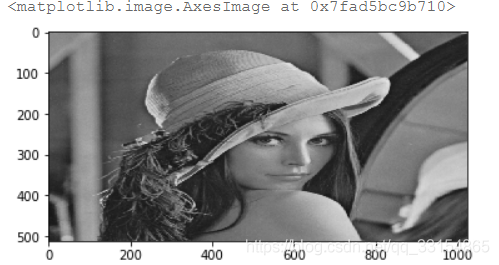

plt.imshow(nn_interpolation(lena1, ax=2, ay=1))
1

双线性插值

单线性插值

设有函数$f(x)$，在二维直角坐标系中给定两个点$(x_0,f(x_0)),(x_1,f(x_1))$，现在有点$\hat{x}$在点$[x_0,x_1]$之间，求$f(\hat{x})$。现实问题中，一般$x_0$和$x_1$距离很近很近以至于曲线$f(x)$在$[x_0,x_1]$这一小段近似直线，然后就开始线性插值。
这就是简单的求斜率，做直线，再填充的步骤。
$$f(\hat{x})=\frac{f(x_1)-f(x_0)}{x_1-x_0}\times (\hat{x}-x_0)+f(x_0)$$ $$f(\hat{x})=\frac{f(x_1)-f(x_0)}{x_1-x_0}\times (\hat{x}-x_0)+\frac{x_1-x_0}{x_1-x_0}f(x_0)$$
然后化简
$$f(\hat{x})=\frac{(\hat{x}-x_0)}{x_1-x_0}\times f(x_1)+\frac{\hat{x}-x_1}{x_0-x_1}\times f(x_0)$$
继续化简
回到原来的问题：$f_{output}(3,3)$是多少？？，输入图像可以没有$f_{input}(1.5,1.5)$这个像素点。
我们不会观察$f_{input}(0,0)$或者$f_{input}(3,3)$的值来计算$f_{input}(1.5,1.5)$的值，而是去看$f_{input}(1,1)$和$f_{input}(2,2)$的值。
所以在现实中当我们求$f(\hat{x})$时，我们会观察$f([\hat{x}])$和$f([\hat{x}]+1)$的值，有以下的大小关系：
$$[\hat{x}]\le \hat{x}\le [\hat{x}]+1,x_0=[\hat{x}],x_1=[\hat{x}]+1$$
得到
$$f(\hat{x})=(\hat{x}-x_0)\times f(x_1)-（\hat{x}-x_1）\times f(x_0)$$ $$f(\hat{x})=(\hat{x}-x_0)\times f(x_1)+(1-（\hat{x}-x_0))\times f(x_0)$$
令$\hat{x}-x_0=a$
$$f(\hat{x})=a\times f(x_1)+（1-a）\times f(x_0)$$

双线性插值

这个就要在三维坐标系中作图了，图像函数$z=f(x,y)$，给定坐标$(x,y)$，求对应的$z$。$(x,y)$周围的四个点
$([x],[y]),([x]+1,[y])$
$([x],[y]+1),([x]+1,[y]+1)$

我们可以先根据$([x],[y]),([x]+1,[y])$求$f(x,[y])$

同理再根据$([x],[y]+1),([x]+1,[y]+1)$求$f(x,[y]+1)$

最后根据$f(x,[y])$和$f(x,[y]+1)$求得$f(x,y)$

就是把双线性插值换成单线性插值问题
