操作目的

HitMiss变换是形态检测的一个工具，通过定义形状模板可以在图像中获取同一形状物体的位置坐标。

算法讲解

1、用击中结构去腐蚀原始图像得到击中结果X（这个过程可以理解为在原始图像中寻找和击中结构完全匹配的模块，匹配上了之后，保留匹配部分的中心元素，作为腐蚀结果的一个元素）。
2、用击不中结构去腐蚀原始图像的补集得到击不中结果Y（即在原始图像上找到击不中结构与原始图像没有交集的位置，这个位置的元素保留，作为腐蚀结果的一个元素）。
3、取X和Y的交集就是击中-击不中的结果。
通俗理解就是：用一个小的结构元素（击中结构）去射击原始图像，击中的元素保留；再用一个很大的结构元素（击不中，一般取一个环状结构）去射击原始图像，击不中原始图像的位置保留。满足击中元素能击中and击不中元素不能击中的位置的元素就是最终的形状结果。

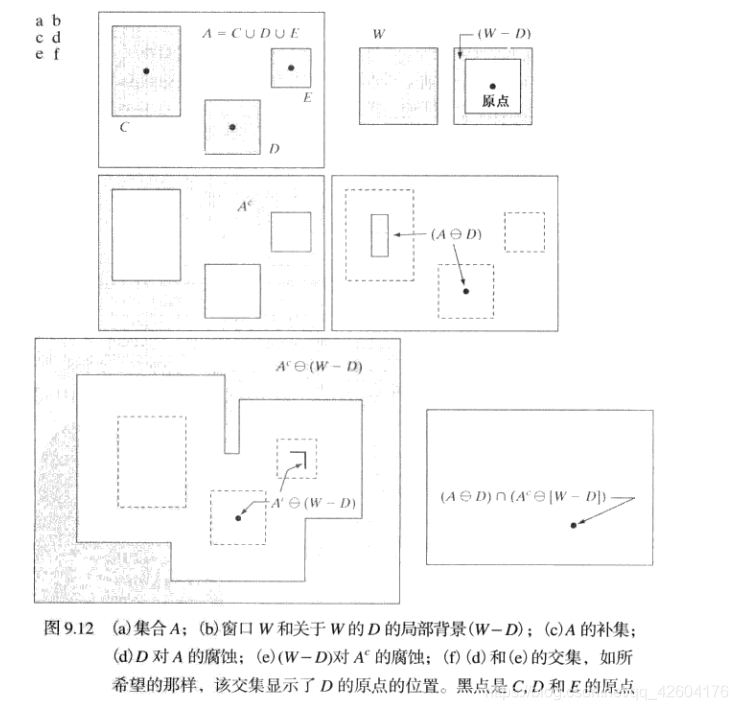

举例说明

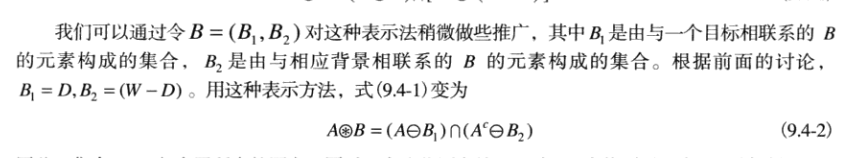

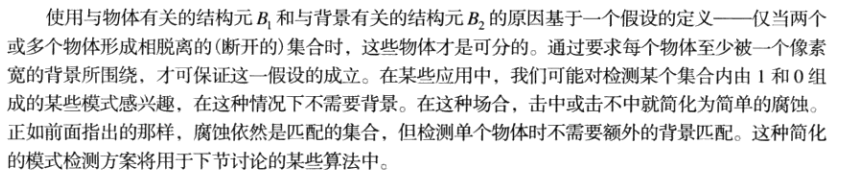

公式进一步推广：

实现代码

*--------------------------【练习形态学操作】-------------------------------------*/
//===========================HitMiss变换========================
//输入：待处理图像的灰度图
//参数：变换模板D和W
//输出：模板位置的坐标图
void My_HitMissChange(Mat& srcImage, Mat& dstImage, Mat& D,Mat &W_SUB_D)
{
	Mat binaryMat, binaryMat_inv;
	Mat pic1, pic2;
	//第一步(将原图二值化并获取补图像)
	byte thre = My.My_Ostu(&srcImage);
	threshold(srcImage,binaryMat,thre, 255, 0);		//原图二值图
	threshold(srcImage, binaryMat_inv, thre, 255, 1);//二值图的补
	//用D对A腐蚀
	morphologyEx(binaryMat,pic1,MORPH_ERODE,D);
	//用(W-D)对A（补）腐蚀
	morphologyEx(binaryMat_inv, pic2, MORPH_ERODE, W_SUB_D);
	//取pic1与pic2的交集
	 dstImage = pic1 & pic2;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

根据需要自己定制矩阵D核矩阵W-D。
知识拓展：

opencv库函数调用方法：

morphologyEx(input_image, output_image, MORPH_HITMISS, kernel);
1
