锚点anchor位置及borderValue的改变对膨胀腐蚀的影响

腐蚀：卷积核沿着图像滑动，如果与卷积核对应的原图像的所有像素值都是 1，那么中心元素就保持原来的像素值，否则就变为零。
膨胀：与卷积核对应的原图像的像素值中只要有一个是 1，中心元素的像素值就是 1。

这个描述看起来有点生硬，为了进一步理解opencv对腐蚀与膨胀都是针对灰度图的形态学操作，还是自己操作一遍。

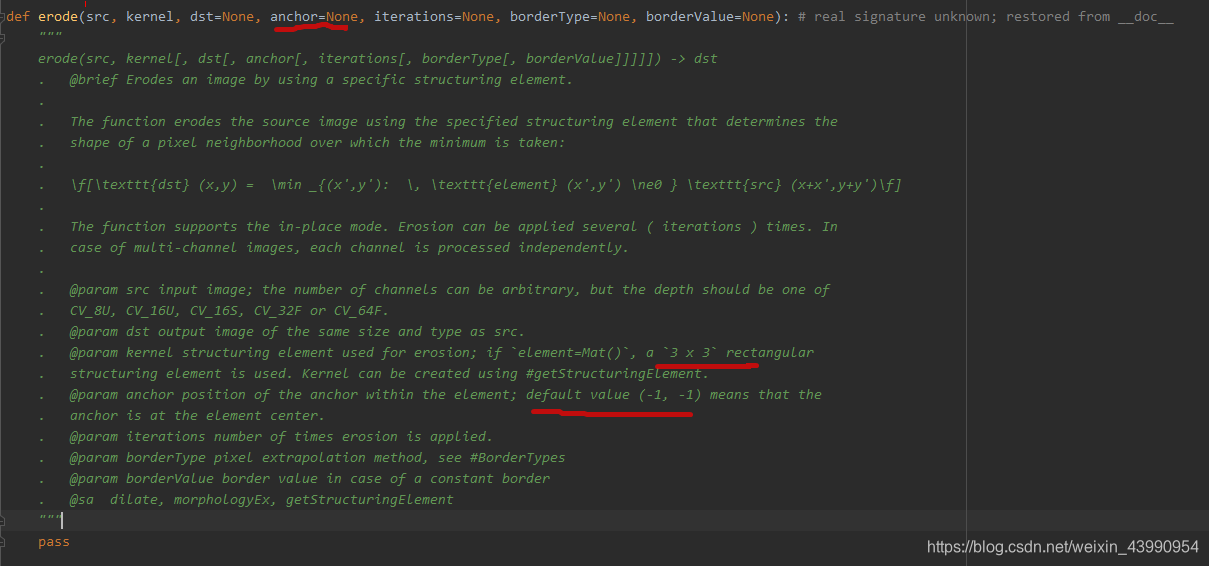

先看下 Python wrapper for OpenCV里的定义

1. 腐蚀膨胀自定义kernel 默认anchor=(-1,-1)

anchor – 卷积核锚点。其默认值为(-1,-1)说明位于kernel的中心位置
==>查看源码opencv-4.1.1modulesimgprocsrcfilterengine.hpp
static inline Point normalizeAnchor( Point anchor, Size ksize )
{
	if( anchor.x == -1 )
	    anchor.x = ksize.width/2;
	if( anchor.y == -1 )
	    anchor.y = ksize.height/2;
	CV_Assert( anchor.inside(Rect(0, 0, ksize.width, ksize.height)) );
	return anchor;
}
1
2
3
4
5
6
7
8
9
10
11

首先定义一个5*5的图片矩阵表示，修改其中几个像素为1

img_5X5= np.zeros((5,5), dtype=np.uint8)
img_5X5[2,2]=1
img_5X5[3,3]=1
img_5X5[3,4]=1
1
2
3
4

它每个像素对应的值打印下如下：

再义一个3 * 3的结构元素kernel，该结构元素用3*3的矩阵表示

1. 其中为1的单元，表示该单元在结构元素中有效（不参与结果运算）

kernel = np.zeros((3,3),np.uint8)
kernel[1,1]=1;
kernel[0,0]=1;
1
2
3

2. 定义一个锚点，默认锚点为(-1,-1)表示在正中心，在单元格中用红色字体表示。黄色填充色为有效单元.

   腐蚀或膨胀的操作：用结构元素（kernel）的锚点位置对齐图像的像素点，然后逐个从左到右至上而下的滑动到每个像素。结构元素中为1的各个坐标格子会与相应的像素对齐。
