一、概述

每个触发条件都是一个可计费事件。SMF中的功能体CTF在用户上网时达到一定条件就会向CHF上报流量，而CTF什么时候触发流量上报是由CTF中的触发器来控制的。当用户UE发起上网行为时，SMF中的CTF向CHF发送计费事件时，它包括诸如用户标识符（例如SUPI）、计ChargingId等详细信息，还包括使用量（针对上行链路和下行链路业务分开），以及计费条件变化相关的信息。

SMF中的计费相关触发器包括基于流计费的触发器（Flow Based Charging (FBC) triggers）和基于QoS计费的触发器（QoS flow Based Charging (QBC) triggers ）。

二、基于流计费的触发器类别和触发层级

SMF与计费相关的基于流计费的触发器触发器有两类，触发层级有两级

• 有两类计费事件：

• 即时报告：可计费事件发生时，当前计数器关闭，并在计费数据请求中与SMF生成的所有计费数据一起发送给CHF，由SMF开始新的计数。

• 延迟报告：可计费事件发生时，当前计数关闭并与SMF生成的其他计费数据一起存储。存储的计费数据将在下一个计费数据请求中发送给CHF，由SMF开始新的计数。

• 两种层级的触发：关联PDU会话（ PDU session）的触发器和关联PDU会话内的计费费率组（ rating group）的触发器

当PDU会话启动后，融合计费即被激活，SMF(CTF，下同）向CHF调用计费数据请求[Initial请求]，以获得初始授权。可选择在计费数据响应[Initial响应]中向SMF提供一组可计费事件触发器和对应类别（即时或延迟报告）。

当SMF获得触发器后，这些触发器覆盖SMF中的默认触发器，并保持激活状态，直到它们被来自CHF的后续计费数据响应[Update]更新或禁用，或直到PDU会话终止。

三、基于流计费的SMF触发器列表

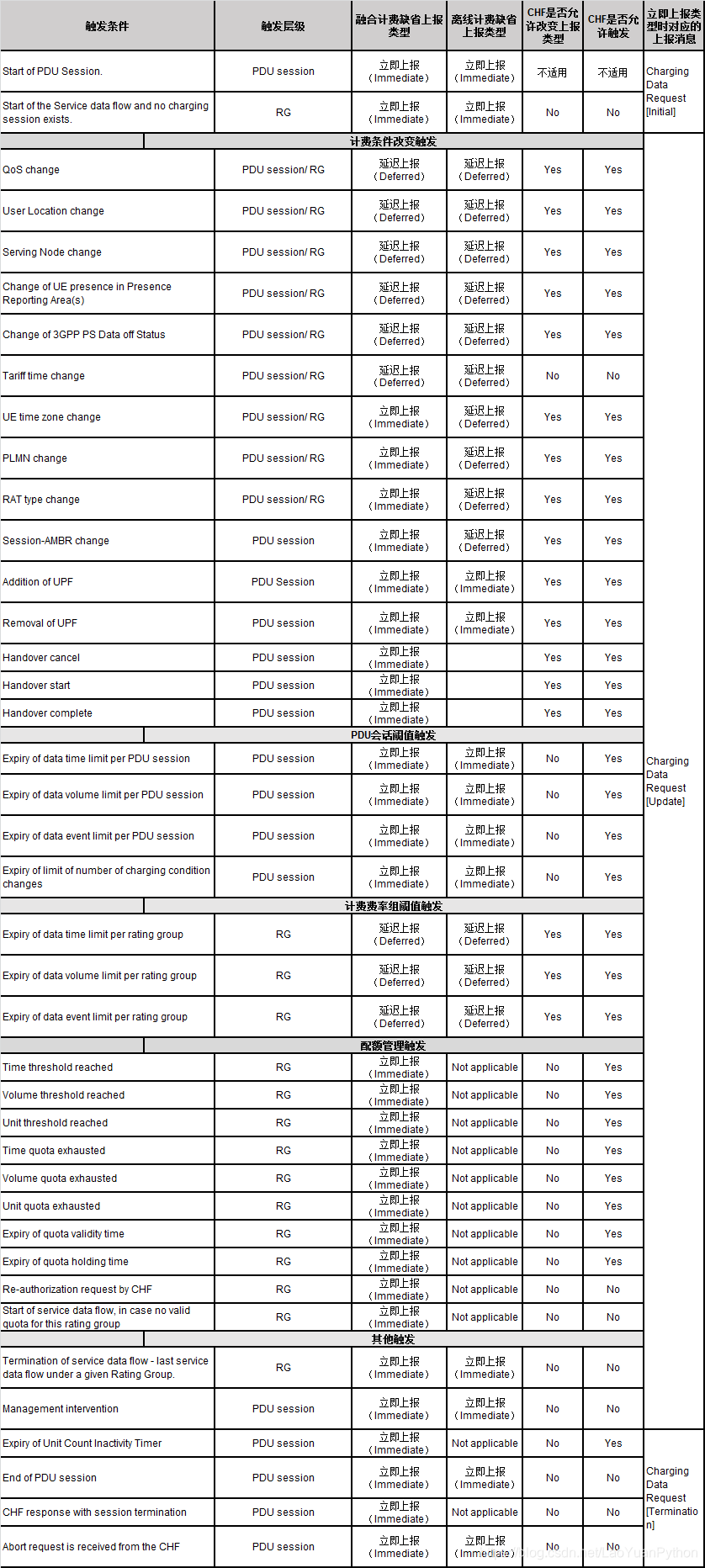

下表为SMF的默认流计费触发器列表，老猿认为也应该是所有smf的流计费触发器列表，分为初始触发、计费条件改变触发、PDU会话阈值触发、计费费率组阈值触发、配额管理触发以及其他情况触发，其中有部分是允许修改的，有部分是不允许修改的：
