一、Nchf_ConvergedCharging_Create交互过程

Nchf_ConvergedCharging_Create 服务为CTF向CHF请求提供配额或首次报告服务使用量情况时使用，此时对应会话尚无计费数据资源。

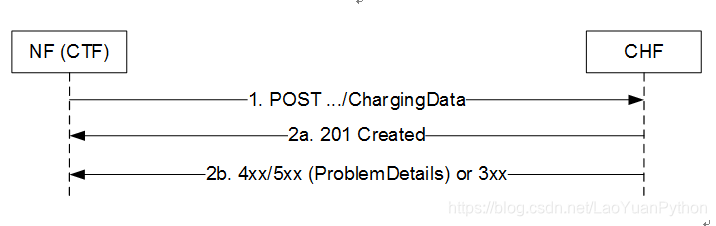

上述过程为：

1. CTF调用CHF的Nchf_ConvergedCharging_Create服务化接口请求创建计费资源，携带的URI按照“SMF的NFInstanceId+SMF为该会话分配的ChargingID+请求消息时间戳”构建“ChargingDataRef”标识计费数据，另外Nchf_ConvergedCharging_Notify通知服务的URI信息包含在请求体中；
2. CHF收到消息后，建立与“ChargingDataRef”对应的资源开始计费，并返回“201 created”消息，这个消息的应答报文中，包含了分配的配额和位置头域（Location header field）。位置头字段包含了创建的计费资源的URI，CTF在后续给CHF的同一PDU会话请求中必须带该URI信息；

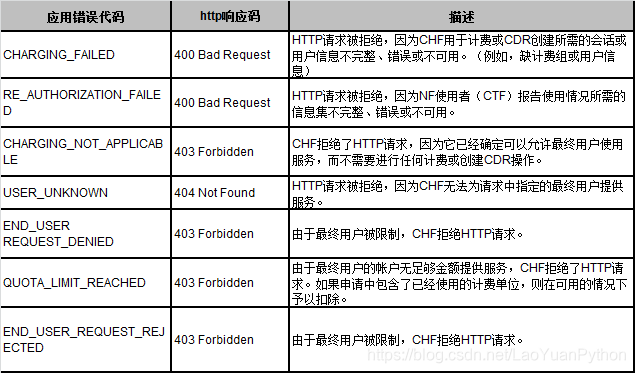

3. 在失败或重定向情况下，需要返回对应状态的HTTP响应码。对于状态码为4XX或5XX的响应，消息体必须包含一个带‘clause’属性的ProblemDetails结构，‘clause’属性返回具体的应用错误代码。可取值范围包括：

二、Nchf_ConvergedCharging_Update交互过程

Nchf_ConvergedCharging_Update服务为CTF向CHF更新计费数据时调用，此时对应计费会话和计费数据资源已经创建。其交互过程如图：

这个过程可能发生在费率组服务单元耗尽、或授权服务有效时长到达、或发生可能影响当前服务的计费事件（如基站切换）、或收到CHF的Nchf_ConvergedCharging_Notify终止会话通知消息时。对应过程为：

1. CTF向CHF发送Nchf_ConvergedCharging_Update消息，表示需要更新的计费数据标识的“ChargingDataRef”包含在请求消息体的URI中，同时请求的服务单元和已经使用的服务单元包含在请求消息体中；
2. CHF操作成功时，返回“200 ok”响应消息，同时消息体中包含授权的业务单元；
3. 在失败或重定向情况下，需要返回对应状态的HTTP响应码。对于状态码为4XX或5XX的响应，消息体必须包含一个带‘clause’属性的ProblemDetails结构，‘clause’属性返回具体的应用错误代码。具体取值请见Nchf_ConvergedCharging_Create消息部分的表格。

三、Nchf_ConvergedCharging_Release交互过程

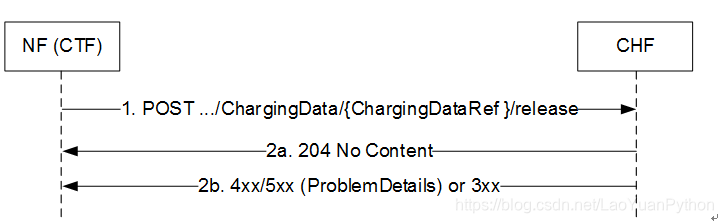

Nchf_ConvergedCharging_Release服务为CTF准备终止计费会话时调用，此时对应计费会话和计费数据资源已经创建。其交互过程如图：

上述过程可能发生单位配额用完、收到CHF的Nchf_ConvergedCharging_Notify终止会话通知或使用者终止业务时。对应过程为：

1. CTF向CHF发送Nchf_ConvergedCharging_Release消息，表示需要更新和终止的计费数据标识的“ChargingDataRef”包含在请求消息体的URI中，同时最终使用的服务单元包含在请求消息体中；
2. CHF操作成功时，返回“204 No Content”响应消息；
3. 在失败或重定向情况下，需要返回对应状态的HTTP响应码。对于状态码为4XX或5XX的响应，消息体必须包含一个带‘clause’属性的ProblemDetails结构，‘clause’属性返回具体的应用错误代码。具体取值请见Nchf_ConvergedCharging_Create消息部分的表格。
