一、Nchf_OfflineOnlyCharging_Release消息交互流程

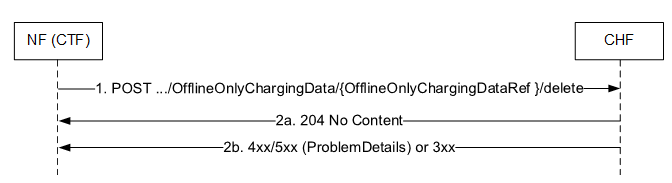

Nchf_OfflineOnlyCharging_Release是CHF提供的服务化操作请求接口，用于5G融合计费中CTF向CHF请求结束离线计费会话。其消息交互过程如图：

对应文字过程描述如下：

1. CTF发送Nchf_OfflineOnlyCharging_Release消息给CHF，URI带{OfflineChargingDataRef} 标识仅离线计费数据被更新和释放，最后使用的业务单元（如流量或时长）在请求消息中携带；
2. CHF操作成功后，返回“204 No Content”应答消息；
3. 在请求失败或重定向时，需要返回对应状态的HTTP响应码，对应响应码请参考《老猿学5G：融合计费场景的离线计费会话的Nchf_OfflineOnlyCharging_Update 更新操作过程》

二、离线计费会话释放操作过程

1. 通过《老猿学5G：融合计费场景的离线计费会话的Nchf_OfflineOnlyCharging_Create创建操作》介绍的过程开启了离线计费会话；
2. 用户进行上网，满足SMF触发用量上报Trigger的触发条件时触发更新操作；
3. 用户触发释放会话Trigger（如UPF切换、用户结束上网等），SMF发送Nchf_OfflineOnlyCharging_Release消息给CHF, 携带业务终止的最后使用量相关计费数据；
4. CHF（触发CDF）生成计费信息，关闭CDR；
5. CHF发送Nchf_OfflineOnlyCharging_Release应答消息给SMF。

跟老猿学Python、学5G!
