一、Nchf_OfflineOnlyCharging_Update消息交互过程

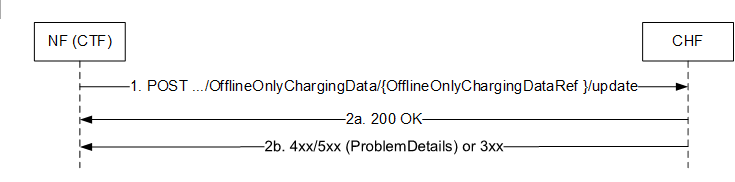

Nchf_OfflineOnlyCharging_Update消息是是5G融合计费的离线计费中CHF为SMF中的NF功能体CTF提供的更新计费数据的接口。其消息交互过程如下：

对应步骤文字描述如下：

1. NF（CTF）向CHF发送Nchf_OfflineOnlyCharging_Update请求。URI中的{OfflineChargingDataRef}标识要更新的“仅离线计费数据”。使用的服务单元包含在请求正文中
2. CHF操作成功后，应答"200 OK"响应消息
3. 在请求失败或重定向时，需要返回对应状态的HTTP响应码，对应状态的HTTP响应码请见下表。对于4xx/5xx响应，消息正文应包含ProblemDetails结构。

二、离线计费会话更新操作过程

1. 通过《老猿学5G：融合计费场景的离线计费会话的Nchf_OfflineOnlyCharging_Create创建操作》介绍的过程开启了离线计费会话；
2. 用户进行上网，满足SMF触发用量上报Trigger的触发条件（如达到指定时长、使用量等），SMF中的CTF生成传送业务计费数据；
3. SMF发送Nchf_OfflineOnlyCharging_Update 请求消息, 上报相关计费数据给CHF；
4. CDR话单更新: 基于策略, CHF（触发CDF）更新CDR，或关闭当前CDR并开启新的CDR；
5. CHF应答Nchf_OfflineOnlyCharging_Update请求响应消息给SMF，告知CTF处理结果。

至此一个完整的离线计费更新操作过程完整，用户继续上网，触发后续的更新操作或会话释放操作。
