一、引言

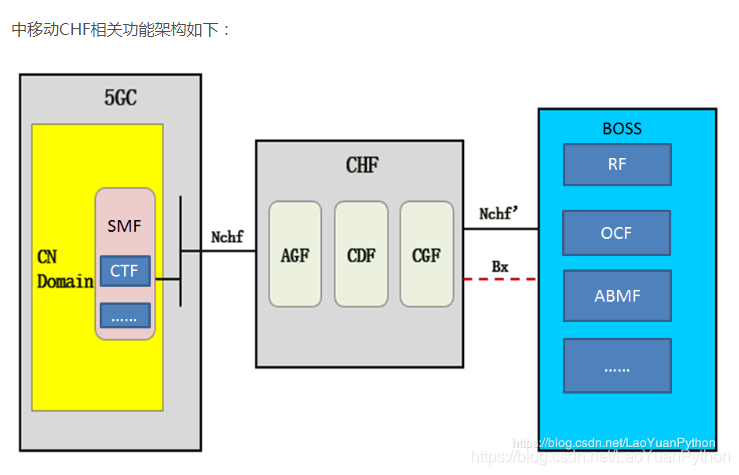

在《老猿学5G扫盲贴：中国移动网络侧CHF主要功能及计费处理的主要过程》介绍了中国移动CHF的总体功能，同时说明了CHF网元主要由AGF、CDF、CGF三部分组成，支持在线计费、离线计费和融合计费三种场景。

下面具体介绍一下AGF、CDF、CGF三部分的功能。

二、AGF的功能

AGF接收SMF Nchf接口消息，进行消息的路由转发，主要功能包括：

• 配置SUPI/GPSI段数据
• 从Nchf接口消息中解析SUPI/GPSI；
• 根据SUPI/GPSI获取归属省OCS接口地址信息；
• 将Nchf消息转发给归属省OCS。

三、CDF功能

CDF通过CHF内部接口接收计费事件，从而产生相应的CDR。主要功能包括：

• 处理计费事件中计费数据，生成CDR；
• 对正常计费的话单、BOSS系统异常后的未计费话单、SMF发送的回放话（在CHF故障时SMF缓存的话单）单单独生成和保存；
• CDF一条计费消息生成一个CDR；
• 单个的计费事件可以生成一个CDR，即：事件和CDR的关系是1:1的关系；
• 可以多个事件生成一个CDR，即：事件和CDR的关系是N:1的关系，但最终在实施时采用的是1:1的对应关系；
• 每个计费事件只存在于一个CDR，即：事件和CDR之间不存在1:N的关系（N>1）；
• 在计费事件的接收和CDR的生成过程之间，没有同步的要求。但是，CDF必须能够接收处理计费事件并近乎实时地来生成CDR；
• 用于生成一个CDR的所有计费事件都必须是从同一个网络实体中采集的，即：在CDF的计费事件中不存在网络实体或者网络实体类型的交叉关联。

四、CGF功能

CGF接收CDF产生的CDR，对CDR进行处理，并输出CDR话单文件供计费系统使用主要功能包括：

1. 从CDF接收CDR
2. CDR预处理功能：包括对接收的消息进行校验和错误处理、接收后的存储
3. CDR的过滤与分拣

• 根据一定的过滤机制（例如：CDR类型，CDR参数，生成CDR的CDF地址等）将CDR存储在不同的文件中。

4. CDR文件的管理

• CGF能够进行文件的建立，文件的打开关闭，文件删除等操作。

5. 输出CDR话单文件供计费系统使用。

五、计费场景处理过程

1. 离线计费：对于离线计费场景，CHF根据从SMF接收到的Nchf消息中的CC标示识别是离线计费场景，发送Nchf响应消息给SMF，同时根据计费请求消息生成CDR并输出话单文件到指定目录，供BOSS系统采集进行后续计费处理。CHF可配置是否将离线计费消息转发给归属省OCS。
2. 在线计费：对于在线计费场景，CHF从SMF接收到的融合计费的Nchf消息后，根据CC标示识别是在线计费场景，解析出消息中的SUPI/GPSI，根据SUPI/GPSI段获取归属省OCS接口地址，然后将Nchf消息发给归属省BOSS系统中的OCS处理，回送Nchf响应消息给SMF，并同时由CDF生成CDR。在BOSS异常情况下：由CHF生成BOSS系统异常后的未计费CDR，按照系统配置授权配额，返回响应给SMF。CHF将BOSS系统异常后的计费信息单独输出CDR文件，供BOSS系统进行计费处理。
3. 融合计费场景：对于融合计费场景，CHF从SMF接收到的融合计费的Nchf消息后，解析出消息中的SUPI/GPSI，根据SUPI/GPSI段获取归属省OCS接口地址，然后将Nchf消息转发给归属地BOSS，回送Nchf响应消息给SMF，并同时由CDF生成CDR。在BOSS异常情况下：对于在线计费，由CHF生成BOSS系统异常后的未计费CDR，按照系统配置授权配额，返回响应给SMF；对于离线计费，则由CHF生成BOSS系统异常后的未计费CDR。CHF将BOSS系统异常后的计费信息单独生成话单文件，供BOSS系统进行计费处理。

五、CHF功能小结

CHF是5G融合计费的关键功能体，它支持在线计费、离线计费和融合计费三种场景，负责在SMF和OCF之间转发Nchf消息（在中移动的核心网设备建设集中到大区后，本大区SMF只对接本大区的CHF，CHF对接所有省的BOSS，对于本大区接入用户，本大区CHF负责根据路由转发规则将本大区SMF产生的计费消息路由转发到归属省的BOSS）、收集smf上报的计费信息生成cdr，并对CDR进行合并生成话单文件。无论是在线计费消息、离线计费消息、以及OCF故障，CHF都会生成对应的话单，并在CHF出现故障恢复后，接收smf缓存的cdr。
