老猿学5G扫盲贴：中国移动5G融合计费漫游计费架构和路由方案

一、省际漫游计费架构

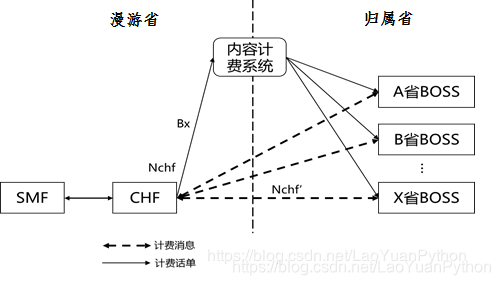

下图表示中国移动省际漫游计费架构：

在这里插入图片描述

从上述架构可以看出，在漫游情况下，融合计费消息由漫游地CHF转发给归属省BOSS，而话单文件由内容计费系统采集到集团公司内容计费系统，再由内容计费系统根据用户归属地将对应用户的话单文件下发给各省。

涉及内容计费系统的话单文件包括：
1、在线离线消息用户对应的话单文件，采集后可供内容计费系统进行省际结算、以及归属省的消息和文件稽核；
2、在CHF和BOSS直接服务化接口的消息通道出现异常情况下，由CHF产生异常计费话单，采集后可供内容计费系统进行省际结算、以及归属省的计费。

二、省际漫游路由方案

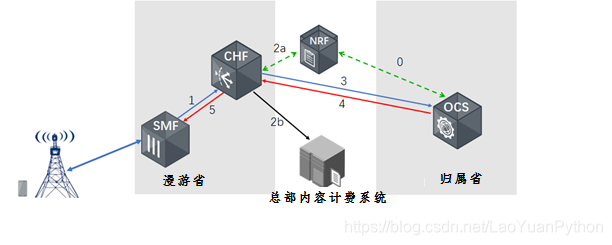

下图表示中国移动省际漫游路由方案：

在这里插入图片描述

上述路由过程为：

  1. SMF通过Nchf接口与接入地CHF进行通信。
  2. 接入地CHF根据SUPI信息通过静态配置或者NRF动态发现用户归属地OCS。
  3. 接入地CHF将Nchf’计费消息转发到用户归属地OCS。
  4. 归属地BOSS进行计费请求处理。
  5. 接入地CHF接收归属地OCS的返回的Nchf’计费响应消息，发送到接入地SMF。

注：本部分内容主要参考中国移动企标《5G核心网CHF设备规范》。
