在网络通信模型中，都对应有分层的网络结构，如开放式系统互联（OSI）的七层模型（物理层、数据链路层、网络层、传输层、会话层、表示层和应用层）以及TCP/IP四层（网络接口层、网络层、传输层和应用层）模型。与此相对应，在5G各功能体之间的通信协议也都有对应的协议栈，因此5G包含了一系列的接口协议，每个协议也对应有不同的分层模型。

5G协议中的N6接口协议对应的是用户终端UE和5G基站gNB之间以及用户平面功能体UPF和数据网DN之间的接口协议，N6接口协议分为控制面和用户面，分别对应如下协议栈。

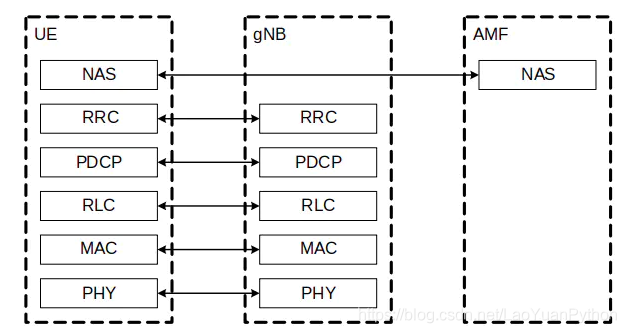

N6的控制面协议栈：

N6用户面协议栈：

之所以要单独介绍N6接口用户平面协议栈，是因为这个协议栈与用户上网行为及计费的一些要素相关联。在此只是简单介绍一下这个协议栈的功能，细节不展开研究。

N6接口用户平面协议栈如上面图所示分为五层：

• 物理层(Physical Lay，简称PHY)：该层为射频接口部分，负责提供空中接口的各种逻辑信道。负责处理编译码、调制解调、多天线映射以及其它电信物理层功能。物理层以传输信道的方式为MAC层提供服务。
• 媒体接入控制层(Medium Access Control，简称MAC)：主要作用是定义和分配空中接口的逻辑信道，使得这些信道能被不同的UE共享。逻辑信道共有3类，分别是公共控制信道、分组业务信道和广播信道。公共控制信道用来传送数据通信的控制信令，分组业务信道用来传送分组数据，广播信道则是用来给移动台发送网络信息
• 无线链路控制层（Radio Link Conrtol，简称RLC）：RLC是UE和基站之间的通信协议，通过SAP（Service Access Point）与PDCP层通信，并通过逻辑信道与MAC层通信，确保接收数据和发送数据的顺序一致，支持三种模式的数据传输，分别是确认模式（Acknowledged Model，简称AM，要求接收方应答，并支持自动重传，可靠性高）、非确认模式（Unacknowledged Model，简称UM，用于可靠性不高的业务）和透明模式（Transparent Model，简称TM，传输时不封装RLC协议头，提供无连接服务，如广播和寻呼）
• 分组数据汇聚协议层（Packet Data Convergence Protocol，简称PDCP）：是外部PDN网与PS域接口所用的网络协议，主要目的是发送或接收对等PDCP实体的分组数据，处理控制面上的无线资源管理消息以及用户面上的因特网协议(IP)包。PDCP层收到来自IP层的数据分组后，对数据分组进行进行头压缩和加密，以减少无线接口必须传送的比特流量，然后传到到RLC层，同时还对信令加解密和一致性完整性处理。在接收端，PDCP协议将负责执行解密及解压缩功能
• 服务数据适配协议层（Service Data Adaptation Protocol，简称SDAP），这个是5G新增的层，用于对QoS流与DRB（Data Radio Bearers， 无线数据承载）之间进行映射，同时在上下行数据包中标识QoS flow ID (QFI)，这样就可以实现基于流的Qos而不是基于承载的Qos

注：
无线承载即UE和基站之间的传输通道，有两种，一种是数据承载称为DRB，一种是信令承载称为SRB（Signalling Radio Bearers 信令无线承载）
