推荐|老猿学5G随笔：5G网元功能体NF以及NF之间的两种接口--服务化接口和参考点

一、5G功能体之间的接口类型

5G不同功能体之间提供了两种接口：

服务化接口：Service-basedinterface，这个是类似微服务化架构的服务注册和服务发现来实现的功能体对外暴露的接口，这种接口只针对于单个功能体，相关功能体通过服务化接口向外与其他的功能体进行交互，而其他的功能体通过该功能体暴露的接口与此功能体进行交互，实际上这种机制提供了一种多对一访问的机制，并且由于采用服务注册和服务发现，相互之间无需相互知道对方地址即可访问
参考点：reference point，参考点类似于传统接口，就是两个不同功能体之间相互约定的互访问接口。两个功能体之间的参考点一般可以通过一个或更多的服务化接口来代替，从而提供完全相同却更灵活扩展性更好的实现。

5G系统结构定义了如下网元功能实体 (NF)：
1

这么多功能体，老猿目前还只理解了1/4，如UDM、UE、PCF、AUSF，另外可能以为自己似乎知道点的，如EIR、AF、SMF、AMF，其他的目前都不清楚，同时老猿也只准备了解其中与业务支撑相关的功能体。

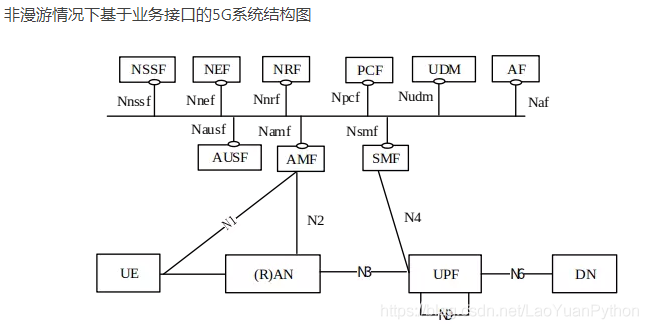

5G的服务化接口，老猿总结其命名规则就是在功能体的名字前面加N，包括如下：

5G功能体之间的参考点包括如下：

这些参考点应该主要是核心网、接入网各自内或相互间的功能体之间的交互，与支撑网应该关系不大，老猿将不会关注。

在这里插入图片描述

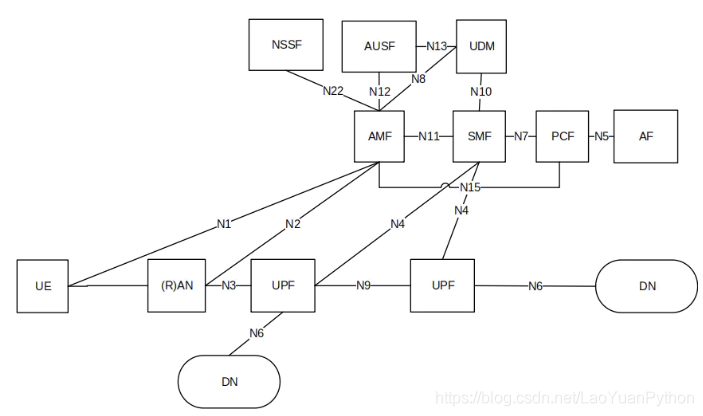

非漫游情况下使用参考点的5G系统结构图如下，此图展现网元功能之间相互作用：

非漫游场景下使用单一PDU session同时接入两个数据网络 (local andcentral)的结构。

老猿摘取的这几个图有助于理解5G两种接口，实际上的场景图更多更复杂。

作者：卢斌的天线圈圈
链接：https://www.jianshu.com/p/14462e69d314
来源：简书
