一、概述

在Qt Designer的Item Views（Model-based）部件中，Column View部件是一种类似树形视图的视图，不过树形视图的层次结构是纵向排列的，父节点在上，子节点在下，同时兄弟节点也是上下排列，而在Column View中，这种层级关系是通过视图中的列来体现的，兄弟节点是上下排列，但父子节点是横向排列，父节点在左列，子节点在父节点的右边，并通过多列来支持多级父子关系，从展示效果来看，Column View部件的展示数据在视图中是一列一列的展示，每列数据就是一列表视图中的数据。由于横向展示数据对视觉的限制，这种层次结构不能太多，否则体验不好。

Column View对应的类是QColumnView。

二、QColumnView类介绍

2.1、QColumnView类的属性

QColumnView在Designer中可以维护的属性就是一个resizeGripsVisible属性，resizeGripsVisible属性用于控制QColumnView是否显示columnView中各个列表之间调整大小间距的手柄，如果为True就展示，可以调节各个列表之间的间距，为False就不展示，也不能调整各个列表的间距。

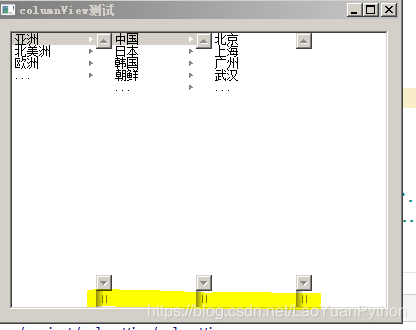

下图案例中分为三层，第一层是各洲的列表、第二层是对应洲的国家列表，第三层是对应国家的省。其中黄色标记部分为展示手柄的案例：

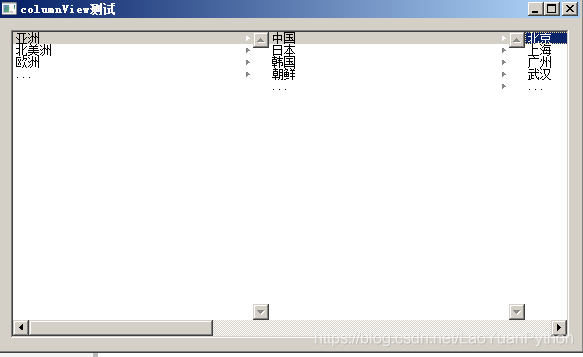

下图为不展示手柄的情况：

2.2、QColumnView的Model

QColumnView老猿认为本质上是种树形结构，理论上将树形视图能用的存储Model如QFileSystemModel、QStandardItemModel等QColumnView都可以使用。

三、案例1：使用QFileSystemModel作为columnView的Model

3.1、案例说明

在columnView中展示文件目录非常简单，只需要在视图类的派生类中直接将视图的Model设置为QFileSystemModel即可。

3.2、案例代码

class mainWin(QtWidgets.QWidget,columnWin.Ui_columnViewMainWin):
    def __init__(self):
        super(mainWin, self).__init__()
        self.setupUi(self)
        self.model = QtWidgets.QFileSystemModel()
        self.model.setRootPath(r"c:	emp")
        self.columnView.setModel(self.model)
1
2
3
4
5
6
7

上述代码中columnWin为对Qt Designer中设计的界面生成的代码对应模块，Ui_columnViewMainWin为界面代码生成对象的类名。

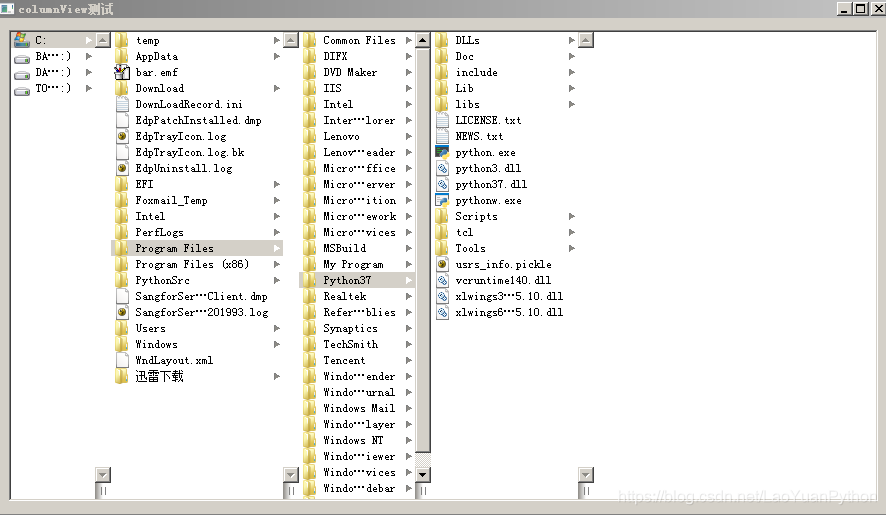

3.3、案例运行界面

四、案例2：使用QStandardItemModel作为columnView的Model

4.1、案例说明

本案例设定的层级数据为：洲–国--省的层级映射数据，数据定义如下：

        continents = ['亚洲','北美洲','欧洲','...']
        countries =[['中国','日本','韩国','朝鲜','...'],['美国','加拿大','墨西哥','...'],['英国','法国','德国','...'],['...']]
        provinces =[[['北京','上海','广州','武汉','...'],['东京','北海道','九州','...'],['...'],['...'],['...']],
                    [['...'],['...'],['...'],['...']],
                    [['...'],['...'],['...'],['...']],
                    [['...'], ['...'], ['...'], ['...']]
                    ]
1
2
3
4
5
6
7

其中省略号表示剩余的其余数据。
案例中按上述continents(洲）、countries（ 国）、provinces（省）的层级建立Model，并添加对应列表中的数据，添加的项需要使用QStandardItem来构建。

4.2、案例代码

class mainWin(QtWidgets.QWidget,columnWin.Ui_columnViewMainWin):
    def __init__(self):
        super(mainWin, self).__init__()
        self.setupUi(self)
        #self.initModel()
        self.initDirModel()

    def initModel(self):
        continents = ['亚洲','北美洲','欧洲','...']
        countries =[['中国','日本','韩国','朝鲜','...'],['美国','加拿大','墨西哥','...'],['英国','法国','德国','...'],['...']]
        provinces =[[['北京','上海','广州','武汉','...'],['东京','北海道','九州','...'],['...'],['...'],['...']],
                    [['...'],['...'],['...'],['...']],
                    [['...'],['...'],['...'],['...']],
                    [['...'], ['...'], ['...'], ['...']]
                    ]
        self.model = QtGui.QStandardItemModel()
        continentIndex = 0
        for continent in continents:
            continentModel = QtGui.QStandardItem (continent)
            countryIndex = 0
            for country in countries[continentIndex]:
                countryModel  = QtGui.QStandardItem(country)
                continentModel.appendRow(countryModel)
                for province in provinces[continentIndex][countryIndex]:
                    provincesModel = QtGui.QStandardItem(province)
                    countryModel.appendRow(provincesModel)
                countryIndex += 1


            self.model.appendRow(continentModel)
            continentIndex += 1
        self.columnView.setModel(self.model)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

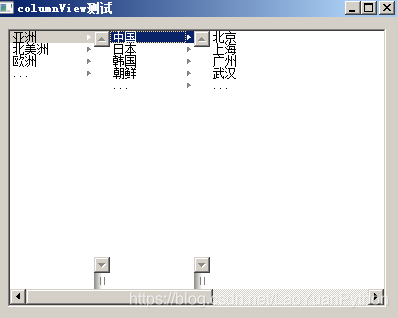

4.3、案例执行截图

老猿Python，跟老猿学Python!
