摘要

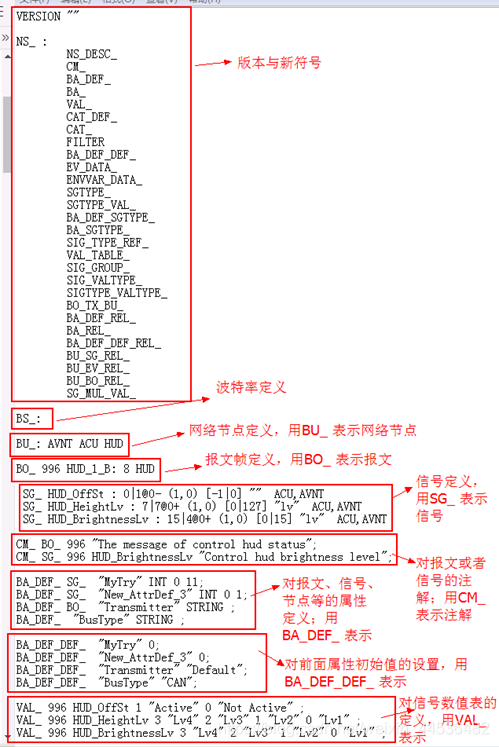

        在之前的文章里，我们通过一条报文示例展示了创建dbc文件的操作步骤。通过记事本打开在“关于DBC文件的创建”一文中创建的dbc文件，此时界面如下图所示：

如上图所示，一般dbc文件中包含了如下的8种信息：
1、版本与新符号
2、波特率定义
3、网络节点的定义
4、报文帧的定义
5、信号的定义
6、注解部分
7、属性定义部分
8、数值表部分

其中第2点、第3点是必须项，缺少这两项的dbc文件是不能用CANdb++ Editor软件打开的；接下来我们结合例子对dbc文件的这几项信息进行逐步解析介绍。

1、版本与新符号

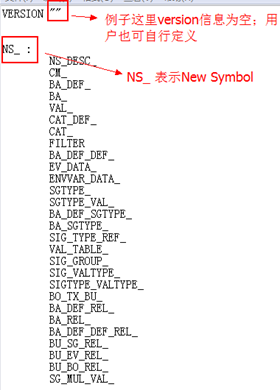

        如下图，Dbc文件头部包含着”version”与”new symbol”的信息；
        （1）、 ”version”信息可以为空，也可以由用户自定定义；
        （2）、 ”new symbol”信息在我们创建dbc文件时就已经自动生成；
所以这一部分的信息我们无需过多留意，一般默认即可。

2、波特率定义

        格式如下：
                        BS_:[baudrate:BTR1,BTR2];
        其中BS_为关键字，用于定义CAN网络的波特率；[ ]内容表示为可选部分，可以省略（如下图例子中即把该部分省略了）；但关键字”BS_:”必须存在，省略则会出错。

3、网络节点的定义

        格式如下：
                        BU_:Nodename1 Nodename2 Nodename3 ……
        其中BU_为关键字，表示网络节点，格式中的Nodename1、Nodename2表示定义的网络节点名字，由用户自己定义；但需保证节点命名的唯一性。

        如示例中的BU_: AVNT ACU HUD ：表示定义了AVNT、ACU、HUD这三个网络节点。

4、报文帧的定义

        格式如下：
                        BO_ MessageId（10进制数表示） MessageName: MessageSize Transmitter

        （1）、BO_为关键字，表示报文；
        （2）、MessageId为定义的报文ID，是以10进制数表示的；如例子中的996，代表报文ID为0x3E4；
        （3）、MessageName表示该报文的名字，命名规则和C语言变量相同；
        （4）、MessageSize表示该报文数据域字节数，为无符号整型数据；
        （5）、Transmitter表示发送该报文的网络节点；如果该报文没有指定发送节点，则该值需设置为” Vector__XXX”。

        如示例中的BO_ 996 HUD_1_B: 8 HUD：表示定义了一条由HUD这个节点发送，数据域长度为8字节，ID为996（0x3E4），名字命名为HUD_1_B的报文。

5、信号的定义

        格式如下：
                        SG_ SignalName : StartBit|SignalSize@ByteOrder ValueType (Factor,Offset) [Min|Max] Unit Receiver

        （1）、SG_为关键字，表示信号；
        （2）、SignalName、 StartBit、 SignalSize分别表示该信号的名字、起始位、信号长度；
        （3）、ByteOrder表示信号的字节顺序：0代表Motorola格式，1代表Inter格式；
        （4）、 ValueType 表示该信号的数值类型：+表示无符号数，-表示有符号数；
        （5）、Factor表示因子，Offset表示偏移量；这两个值于该信号的原始值与物理值之间的转换。
        转换如下：物理值=原始值*因子+偏移量；
        （6）、Min|Max表示该信号的最小值和最大值，即指定了该信号值的范围；这两个值为double类型；
        （7）、Unit表示该信号的单位，为字符串类型；
        （8）、Receiver表示该信号的接收节点；若该信号没有指定的接收节点，则必须设置为” Vector__XXX”。

        如示例中的 SG_ HUD_BrightnessLv : 15|4@0+ (1,0) [0|15] “lv” ACU,AVNT
表示定义了一个命名为HUD_BrightnessLv的信号，其起始位是第15位，信号长度4个位；信号是Motorola格式，数值类型为无符号类型数；因子为1，偏移量为0；信号取值范围为0到15；信号单位为字符串”lv”；该信号接收节点为ACU、AVNT这两个节点。

6、注解部分

        格式如下：
                        CM_ Object MessageId/NodeName “Comment”

        （1）、 CM_为关键字，表示注解信息；
        （2）、 Object表示进行注解的对象类型，可以是节点“BU_”、报文“BO_”、消息”SG_”；
        （3）、 MessageId/NodeName 表示进行注解的对象，若前面的对象类型是信号或者报文，则这里的值应为报文的ID（10进制数表示）；若前面的对象类型为节点，则这里的值应为节点的名字；
        （4）、 Comment表示进行注解的文本信息；

        如示例中的 CM_ SG_ 996 HUD_HeightLv “Control hud height level”;
表示对ID为996(0x3E4)这条报文下的名为”HUD_HeightLv ”的信号进行注解说明，说明的内容为"Control hud height level"。

        又如 CM_ BU_ HUD “Head Up Display";表示对HUD这个节点进行注解说明，说明的内容为" Head Up Display "。

7、属性定义部分

        格式如下：
                        BA_DEF_ Object AttributeName ValueType Min Max;
                        BA_DEF_DEF_ AttributeName DefaultValue;

        （1）、 BA_DEF_为关键字，表示属性定义；
        （2）、 Object表示属性定义的对象类型，可以是节点“BU_”、报文“BO_”、消息”SG_”、网络节点” ”（用空格表示）等；
        （3）、 AttributeName表示进行定义的属性名字；
        （4）、 ValueType表示属性值的类型，可以是整型、字符串、浮点型、枚举类型等；
        （5）、Min/Max表示属性值的上下最值，即指定了取值范围（字符串类型没有此项）。
        （6）、 BA_DEF_DEF_为关键字，表示定义属性的初始值；
        （7）、 DefaultValue表示该属性的初始值。

        如示例中的 BA_DEF_ SG_ “MyTry” INT 0 11;
                             BA_DEF_DEF_ “MyTry” 0;
        表示对定义了一个针对信号类型的属性，属性名为”MyTry”，属性值是整型数据，取值范围在0到11之间，初始值为0。

8、数值表部分

        格式如下：
                        VAL_ MessageId SignalName N “DefineN” …… 0 “Define0”;

        （1）、VAL_为关键字，表示数值表定义；
        （2）、 MessageId表示该信号所属的报文ID（10进制数表示）；
        （3）、 SignalName表示信号名；
        （4）、 N “DefineN” …… 0 “Define0”表示定义的数值表内容，即该信号的有效值分别用什么符号表示 。

        如示例中的 VAL_ 996 HUD_OffSt 1 “Active” 0 “Not Active”;
        表示对ID为996(0x3E4)的这条报文下的，一个命名为”HUD_OffSt”的信号，进行其数值表的定义；用”Active”取代1；用”Not Active”取代0。

小结

        本文通过示例将常见dbc文件的格式分成了以下八点进行了阐述介绍。
        1、版本与新符号
        2、波特率定义
        3、网络节点的定义
        4、报文帧的定义
        5、信号的定义
        6、注解部分
        7、属性定义部分
        8、数值表部分
        其中第2点、第3点是必须项，其他项不一定都有。当我们对dbc文件的结构比较熟悉之后，可以在文本模式下直接对dbc文件进行修改编辑；例如直接拷贝数值表进行修改定义等操作，会比在"CANdb ++ Editor"界面下操作更方便。
