STA通过802.1x接入网络的流程
STA上线流程
Wlan——STA上线流程与802.11MAC帧讲解_静下心来敲木鱼的博客-CSDN博客
802.1x理论以及802.1x有线接入流程
802.1x认证和MAC认证讲解_静下心来敲木鱼的博客-CSDN博客
802.1x认证只是对用户进行接入认证
对于用户数据传输的加密，还需要再进行加密阶段
Wlan认证与加密算法
802.1X认证过程 通过（PEAP-EAP-MS-CHAPv2认证方式进行认证）
1、STA关联无线信号
2、对STA进行PEAP认证
主要分为三个阶段：认证初始化、建立TLS通道、通道内对无线用户进行认证
3、生产数据加密的密钥
生成密钥的材料是由802.1x认证之后的Radius认证成功的那个报文中提取出来的
4、STA就可以获取地址，进行网络访问
数据通过动态密钥密钥结合TKIP/CCMP加密算法进行加密和完整性校验
5、用户进行认证下线
6、无线解关联
PEAP简述
PEAP本身不指定认证方法，仅仅只是在请求方和认证服务器之间建立TLS加密通道
在此TLS隧道中使用EAP的其它认证方法（EAP-MS-CHAPv2）对用户进行认证
CHAPv2为双向认证，CHAP为单向认证
不过，此方式需要认证服务器申请数字证书作为自己的身份校验凭证，请求方安装CA根证书来校验服务器身份的合法性

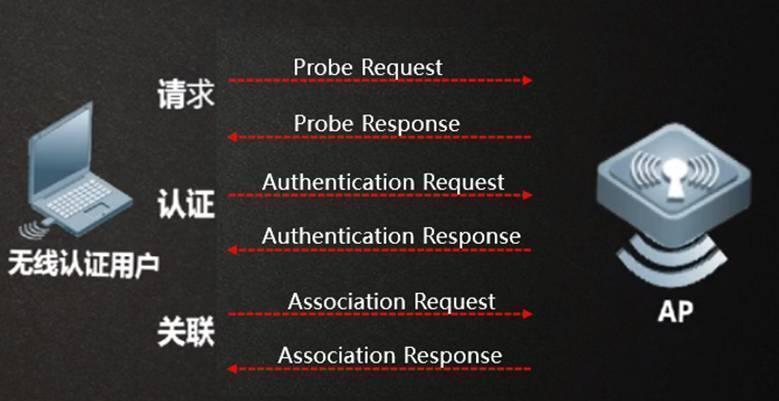

无线关联
无线关联主要分为三个部分
扫描：分为主动扫描和被动被动扫描（针对于STA而言）
链路认证：有开放认证（不认证）和WEP预共享密钥认证（厂商此阶段的默认都是开放认证）
此处一般使用开放认证，然后在接入后续的其它认证方式对设备进行认证
此处的认证一定会通过，只是证明自身是个无线设备
关联：终端和AP协商参数，发送连接请求，进入接入认证
用户接入认证

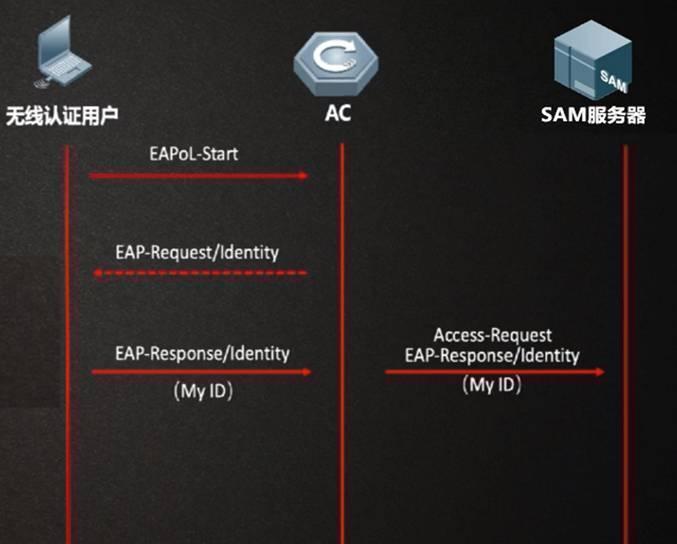

认证初始化
认证客户端为STA，接入设备为AC，认证服务器为Radius服务器
- 客户端发送认证接入请求
- 接入设备要求用户提供用户名（封装在EPOL-Packet中）
- 客户端发送用户名给接入设备（封装在EPOL-Packet中）
- 接入设备将此报文封装在Radius报文中发送给认证服务器
认证服务器收到用户名之后，接下来服务器就会发起TLS通道建立请求

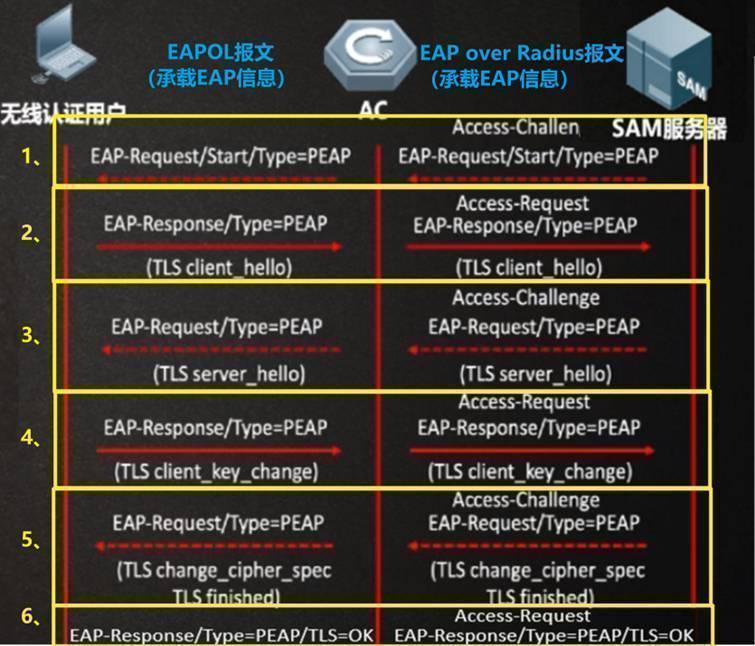

建立TLS通道
- 服务器决定使用PEAP进行用户的接入认证，发起建立TLS通道隧道的请求（接入交换机将Radius报文解封装，然后封装EPOL发送给用户）
- 用户收到之后，会发送一个Client hello报文；包含自己的TLS版本、以及自身支持的加密集，去协商使用哪一种加密算法加密TLS隧道，还会携带随机数（用于后面生成加密隧道的密钥）（接入交换机将EPOL报文解封装，然后封装Radius发送给服务器）
- Radius服务器会选择双方能够支持的最好的加密算法进行隧道加密；然后检查TLS版本是否支持并生成随机数（TLS版本不支持会认证失败）；然后发送一个Server hello报文，包含自己的TLS版本的服务器证书、随机数、选择的加密算法发给用户（用户通过证书校验服务器）
- 终端收到之后会校验服务器的证书是否合法，校验成功后会生成随机密钥串（和随机数一样也是用于生成加密的密钥），然后使用服务器证书的公钥为随机密钥串加密，发给服务器
- 服务器通过私钥解密，得到随机密钥串；然后服务器根据随机密钥串、终端随机数、服务器随机数结合之前协商的算法去计算出TLS隧道使用的加密密钥；然后告诉终端使用此加密算法和密钥
- 终端同意后后对其回应，TLS通道建立成功
服务器证书的作用
1、终端校验证书的合法性
2、合法性通过之后，用于终端通过证书公钥加密自己随机生成的密钥串
注意事项
Windows7只支持公有证书的校验，如果服务器使用私有证书或者证书过期，则Windows7可能会校验失败
可以在Windows取消证书校验，或把服务器的证书换为公有证书

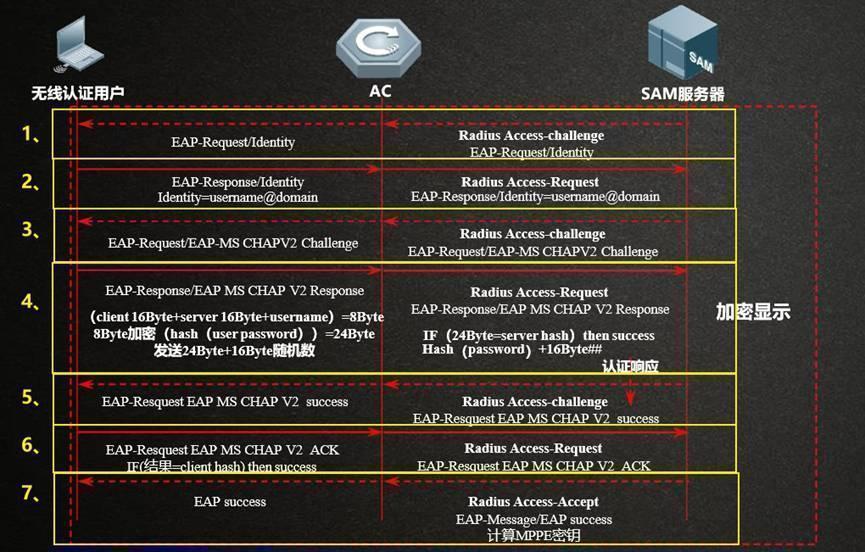

通道内对无线用户进行认证
通过采用CHAPv2的方式进行对用户进行认证（双向认证）
紫色 服务器认证用户 蓝色用户认证服务器
- 服务器去请求用户的用户名
- 用户将用户名提交给服务器
- 服务器生成16字节随机数发给终端
- 终端收到后，本身也生成随机数，然后利用两个随机数、用户名、此用户名对应的密码计算出一个24字节的密文，将此密文和自己生成的16字节随机数发给服务器
- 服务器收到客户端的随机数后，根据两个随机数，服务器上配置的用户名和对应的密码生成24字节密文；将其与收到的密文做对比，如果一致则说明用户认证通过了，服务器认证用户是合法的；此时用户还需要认证服务器是否合法，因此服务器把之前计算出来的24字节密文再进行计算（2者的随机数、用户名、密码对此密文计算）发给客户端
- 客户端收到此密文后，同样对之前加密了的24字节密文再此进行计算，将其结果与接收到的密文对比，两边一致则服务器的认证通过；发送认证通过报文给服务器
- 服务器收到后发送EAP认证成功报文；其中包含了MPPE密钥（微软的点对点加密，里面含PMK可以生成PKT数据加密密钥）

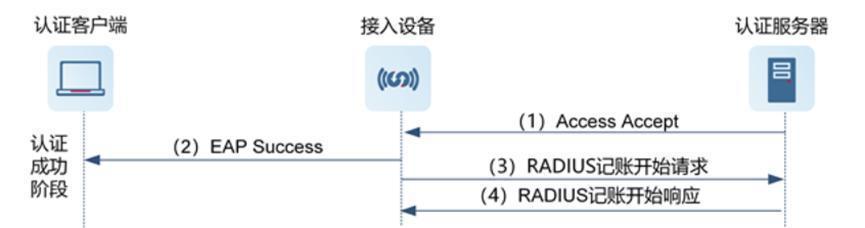

根据需要进行计费（认证通过之后计费）

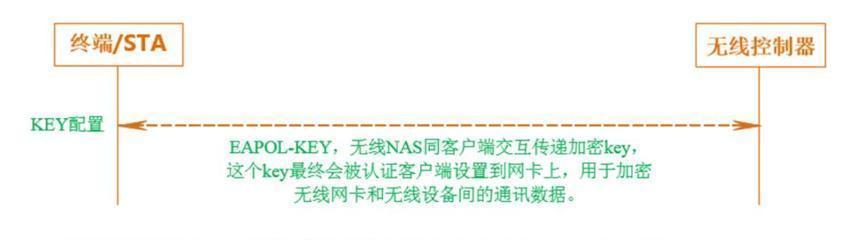

生成加密密钥
这个阶段交互的报文都加密了
利用MPPE中的PMK与AC做4次握手生成对应的PTK（通过交互EAPOL-KEY报文实现）
然后将对应的PTK设置到对应的网卡，去做数据的加解密

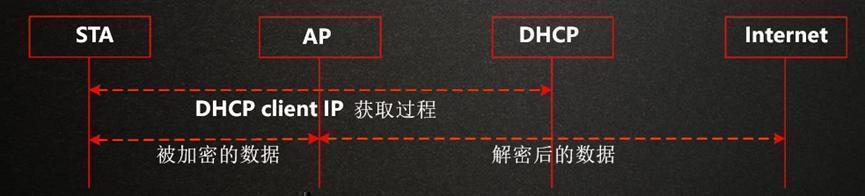

STA获取地址
STA通过DHCP请求IP地址，DHCP报文没有加密
后续获取到地址后的上网报文是被加密了的（通过生成的加密密钥结合TKIP/CCMP算法进行数据加密）

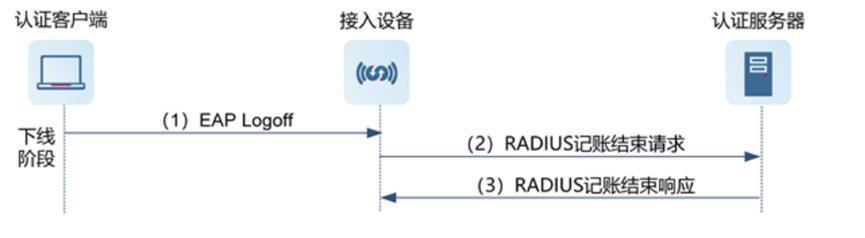

无线用户认证下线和解关联
无线用户撤销DHCP的地址，然后解除Radius的计费，并下线
