1、首先解释一下概念

M.2是一种硬盘接口，它有三种形态，分别为B key,M key,B&M key,

SATA,PCI-Ex2,PCI-Ex4是指数据走的通道，

NVMe，AHCI是一种新的接口标准(协议)。

2、分别配图说明

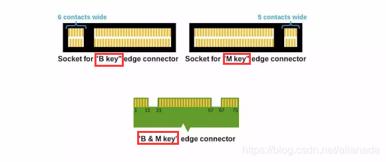

2-1、M.2接口三种形态B key,M key,B&M key,

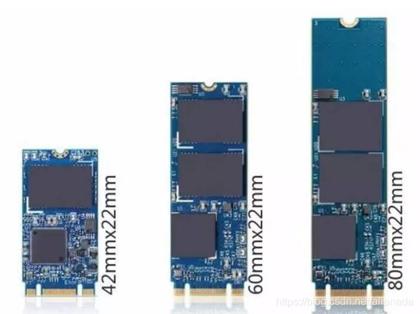

每种接口又有三种尺寸2242、2260、2280

2-2、M.2三种形态接口分别支持的通道类型

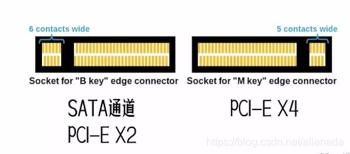

B key: 接口的固态硬盘（不常见了），走SATA通道和PCI-Ex2

M key:接口的高端固态硬盘，走PCI-Ex4通道

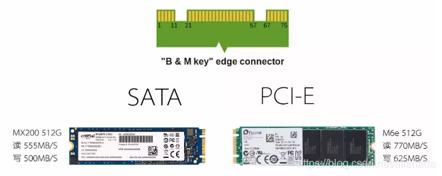

B&M key接口的固态硬盘，走PCI-Ex2或者SATA

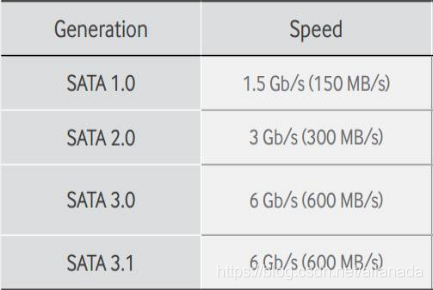

SATA接口：已经发展到第三代，最大理论速度是600MB/s. SATA接口上层对接的系统控制接口属于AHCI。我们平时用的SATA SSD用的一般是SATA3, 实际测试速度在550MB/s左右，这比普通机械硬盘100MB/s左右的读写速度，要快数倍了。

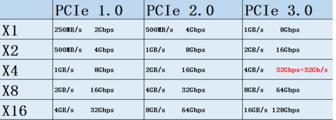

表中PCIE1.0/2.0/3.0即为Gen1、Gen2、Gen3

2-3、NVMe与AHCI协议对比

NVMe标准：是为PCI-E通道固态硬盘量身定制的，全新标准支持多种不同固态硬盘接口，包括PCI-E、M.2及U.2等。

AHCI标准：为SATA通道的硬盘设计。

NVMe标准延迟低，传输速度快（IOPS高），功耗低等优势。

注意：支持NVMe的可以是PCIE接口，但是不是所有的PCIE接口都是NVMe标准。请一定看清楚。
