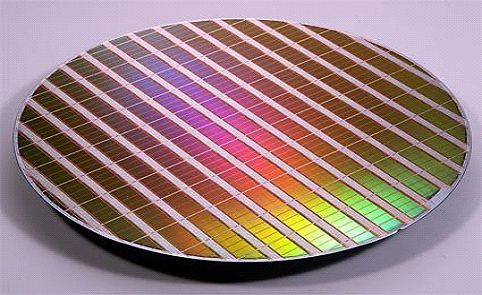

Wafer即晶圆，是半导体组件“晶片”或“芯片”的基材，从沙子里面高温拉伸生长出来的高纯度硅晶体柱(Crystal Ingot)上切下来的圆形薄片称为“晶圆”。采用精密“光罩”通过感光制程得到所需的“光阻”，再对硅材进行精密的蚀刻凹槽，继续以金属真空蒸着制程，于是在各自独立的“晶粒”(Die)上完成其各种微型组件及微细线路。对晶圆背面则还需另行蒸着上黄金层，以做为晶粒固着(Die Attach) 于脚架上的用途。
以上流程称为Wafer Fabrication。早期在小集成电路时代，每一个6吋的晶圆上制作数以千计的晶粒，现在次微米线宽的大型VLSI，每一个8吋的晶圆上也只能完成一两百个大型芯片。我们NAND Flash的Wafer，目前主要采用8寸和12寸晶圆，一片晶圆上也只能做出一两百颗NAND Flash芯片来。
