Cadence OrCAD Capture CIS使用Excel协助DRC检查网络名称低级错误的技巧图文教程

24-03-07 22:41

2687

6152

blog.csdn.net

?《总目录》 ?《宝典目录》

目录

1，概述
2，方法
3，总结

1，概述

在进行原理图设计时，在给网络命名时偶尔会出现低级错误，比如多个空格或错别字母等，这些错误即使进行DRC检查也很难被发现。本文简单介绍使用Excel协助DRC检查网络名称低级错误的技巧。

2，方法

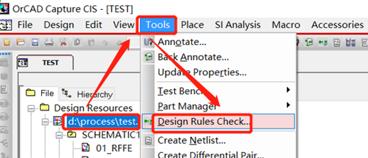

第1步：选择需要进行DRC检查的原理图，然后执行“Tools→Design Rules Check”
在这里插入图片描述

第2步：在Design Rules Check窗口，点击Design Rules Check，然后
