Linux设备树详解(一) 基础知识

关于设备树，之前就经过详细的系统培训，但是本着会用就行的原则，对各个知识点都没有进行系统的总结。都是用到哪里学哪里，时间长了，基本也忘记了。所以对于后期知识各个知识点进行总结，本章主要讨论一下内容，能看懂和修改对应模块的dts文件。

  1. dts的引入
  2. dts的基本语法和基本格式介绍
  3. dts的组成，各个模块使用方法

1. dts为何物

在传统Linux内核中，ARM架构的板极硬件细节过多地被硬编码在arch/arm/plat-xxx和arch/arm/mach-xxx，比如板上的platform设备、resource、i2c_board_info、spi_board_info以及各种硬件的platform_data，这些板级细节代码对内核来讲只不过是垃圾代码。而采用Device Tree后，许多硬件的细节可以直接透过它传递给Linux，而不再需要在kernel中进行大量的冗余编码。导致ARM的merge工作量较大，其次ARM很多的代码都是垃圾，代码里面有若干愚蠢的table，而多个人在维护这个table，从而导致了冲突。最后linux发出

 Gaah.Guys, this whole ARM thing is a f*cking pain in the ass.

    之后经过一些讨论，对ARM平台的相关code做出如下相关规范调整，这个也正是引入DTS的原因。

    1、ARM的核心代码仍然保存在arch/arm目录下
    2、ARM SoC core architecture code保存在arch/arm目录下
    3、ARM SOC的周边外设模块的驱动保存在drivers目录下
    4、ARM SOC的特定代码在arch/arm/mach-xxx目录下
    5、ARM SOC board specific的代码被移除，由DeviceTree机制来负责传递硬件拓扑和硬件资源信息。

    本质上，Device Tree改变了原来用code方式将HW配置信息嵌入到内核代码的方法，改用bootloader传递一个DB的形式。对于嵌入式系统，在系统启动阶段，bootloader会加载内核并将控制权转交给内核，此外，还需要把上述的三个参数信息传递给kernel，以便kernel可以有较大的灵活性。在linux kernel中，Device Tree的设计目标就是如此。
    在devie tree中，可描述的信息包括：

    1、CPU的数量和类别
    2、内存基地址和大小
    3、总线和桥
    4、外设连接
    5、中断控制器和中断的使用情况
    6、GPIO控制器和GPIO使用情况
    7、clock控制器和clock使用情况

    它基本就是一棵电路板上的CPU、总线、设备组成的树，Bootloader会将这棵树传递给内核，然后内核来识别这棵树，并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备，而这些设备用到的内存、IRQ等资源，也被传递给内核，内核会将这些资源绑定给展开的相应设备

    2. DTS基本知识

    2.1 dts

    硬件的相应信息都会写在.dts为后缀的文件中，每一款硬件可以单独写一份xxxx.dts，一般在Linux源码中存在大量的dts文件，对于arm架构可以在arch/arm/boot/dts找到相应的dts，一个dts文件对应一个ARM的machie。

    2.2 dtsi

    值得一提的是，对于一些相同的dts配置可以抽象到dtsi文件中，然后类似于C语言的方式可以include到dts文件中，对于同一个节点的设置情况，dts中的配置会覆盖dtsi中的配置。

    2.3 dtc

    dtc是编译dts的工具，可以在Ubuntu系统上通过指令apt-get install device-tree-compiler安装dtc工具，不过在内核源码scripts/dtc路径下已经包含了dtc工具；

    2.4 dtb

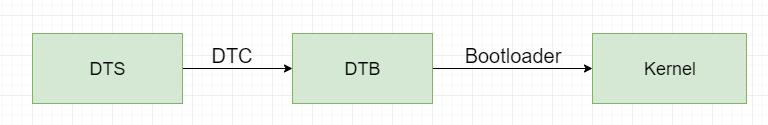

    dtb(Device Tree Blob)，dts经过dtc编译之后会得到dtb文件，dtb通过Bootloader引导程序加载到内核。所以Bootloader需要支持设备树才行；Kernel也需要加入设备树的支持；

    3. DTS结构

    /dts-v1/;
/ {
    node1 {
        a-string-property = "A string";
        a-string-list-property = "first string", "second string";
        // hex is implied in byte arrays. no '0x' prefix is required
        a-byte-data-property = [01 23 34 56];
        child-node1 {
            first-child-property;
            second-child-property = <1>;
            a-string-property = "Hello, world";
        };
        child-node2 {
        };
    };
    node2 {
        an-empty-property;
        a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */
        child-node1 {
        };
    };
};
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21

    device tree的基本单元是node。这些node被组织成树状结构，除了root node，每个node都只有一个parent。一个device tree文件中只能有一个root node。每个node中包含了若干的property/value来描述该node的一些特性。每个node用节点名字（node name）标识，节点名字的格式是node-name@unit-address。如果该node没有reg属性（后面会描述这个property），那么该节点名字中必须不能包括@和unit-address。unit-address的具体格式是和设备挂在那个bus上相关。例如对于cpu，其unit-address就是从0开始编址，以此加一。而具体的设备，例如以太网控制器，其unit-address就是寄存器地址。root node的node name是确定的，必须是“/”。 也就是说设备树源文件的结构为

    • 1个root节点”/”;
    • root节点下面含一系列子节点，“node1” and “node2”
    • 节点node1和下又含有一系列子节点，“child-node1” and “child-node2”
    • 各个节点都有一系列属性
      • 这些属性可能为空，如an-empty-property
      • 可能为字符串，如a-string-property
      • 可能为字符串树组，如a-string-list-property
      • 可能为Cells（由u32整数组成），如second-child-property

    4 DTS语法介绍

    了解了基本的device tree的结构后，我们总要把这些结构体现在device tree source code上来。在linux kernel中，扩展名是dts的文件就是描述硬件信息的device tree source file，在dts文件中，一个node被定义成：

    [label:] node-name[@unit-address] {
   [properties definitions]
   [child nodes]
}

    • 1
    • 2
    • 3
    • 4

    “[]”表示option，因此可以定义一个只有node name的空节点，label方便在dts文件中引用
    基本数据类型：

    • text string（以null结束），以双引号括起来，如：
      • string-property = “a string”
    • cells 是32位无符号整形数，以尖括号括起来，如
      • cell-property = <0xbeef 123 0xabcd1234>
    • binary data 以方括号括起来，如：
      • binary-property = [0x01 0x23 0x45 0x67];
    • 不同类型数据可以在同一个属性中存在，以逗号分格，如：
      • mixed-property = “a string”, [0x01 0x23 0x45 0x67], <0x12345678>;
    • 多个字符串组成的列表也使用逗号分格，如：
      • string-list = “red fish”,“blue fish”;

    5 dts的组成

    5.1 标准属性

    5.1.1 compatible

    每一个dts文件都是由一个root的根节点组成，内核通过根节点“/”的兼容性即可判断它启动的是什么设备，其代码结构如下

    / {
	model = "Spreadtrum SC9830A-5 V1.0.0 Smartphone Board";

	compatible = "sprd,sp9830a-5h10-ga1", "sprd,sc9830";

	chosen {
		bootargs = "earlycon=sprd_serial,0x70100000,115200n8 loglevel=8 console=ttyS1,115200n8 init=/init root=/dev/ram0 rw androidboot.hardware=sc9830";
		linux,initrd-start = <0x85500000>;
		linux,initrd-end = <0x855a3212>;
	};
};
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    1. model属性值是，它指定制造商的设备型号。推荐的格式是：“manufacturer，model”，其中manufacturer是一个字符串描述
      制造商的名称，而型号指定型号。
    2. compatible属性值是,指定了系统的名称，是一个字符串列表，它包含了一个“<制造商>,<型号>”形式的字符串。重要的是要指定一个确切的设备，并且包括制造商的名字，以避免命名空间冲突。
    3. chosen 节点不代表一个真正的设备，但功能与在固件和操作系统间传递数据的地点一样，如根参数，取代以前bootloader的启动参数，控制台的输入输出参数等

    5.1.2 #address-cells和#size-cells

    • #address-cells = <1>: 基地址、片选号等绝对起始地址所占字长，单位uint32
    • #size-cells = <1>: 长度所占字长，单位uint32
    soc {
	#address-cells = <1>;
	#size-cells = <1>;
	serial {
		compatible = "ns16550";
		reg = <0x4600 0x100>;
		clock-frequency = <0>;
		interrupts = <0xA 0x8>;
		interrupt-parent = <&ipic>;
	};
};
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10

    5.1.3 CPU addressing

    在讨论寻址时，CPU节点代表了最简单的情况。 每个CPU都分配有一个唯一的ID，并且没有与CPU ID相关联的大小。

      cpus {
        #address-cells = <1>;
        #size-cells = <0>;
        cpu@0 {
            compatible = "arm,cortex-a9";
            reg = <0>;
        };
        cpu@1 {
            compatible = "arm,cortex-a9";
            reg = <1>;
        };
    };
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11

    在cpus节点，#address-cells被设置成了1，#size-cells被设置成了0。这是说子reg值是单独的uint32，它用无大小字段表示地址。在此情况下，这两个cpu分配到的地址为0和1。Cpu节点的#size-cells是0因为每个cpu只分配到了一个单独的地址。
    你仍然需要注意reg值班需要与节点名的值相匹配。按照惯例，如果一个节点有一个reg属性，那么这个节点名称必须包括unit-address,这是reg属性的第一个address值。

    5.1.4 Memory Mapped Devices

    与在cpu节点中单独的address值不同，内存映射设备被分配了一系列将要响应的地址，因此不仅需要包含内存的基地址而且还需要映射地址的长度，因此需要使用#size-cells用来表示在每个子reg元组中长度字段的大小。在以下示例中，每个address值为1 cell(32 bits),每个长度值也是1 cell,这在32 bit系统是比较典型的。64 bit设备也许会为#address-cells和#size-cells使用数值2，在device tree中获取64 bit addressing。

    /dts-v1/;

/ {
    #address-cells = <1>;
    #size-cells = <1>;
    ...
    serial@101f0000 {
        compatible = "arm,pl011";
        reg = <0x101f0000 0x1000 >;
    };

    serial@101f2000 {
        compatible = "arm,pl011";
        reg = <0x101f2000 0x1000 >;
    };

    gpio@101f3000 {
        compatible = "arm,pl061";
        reg = <0x101f3000 0x1000
               0x101f4000 0x0010>;
    };

    interrupt-controller@10140000 {
        compatible = "arm,pl190";
        reg = <0x10140000 0x1000 >;
    };

    spi@10115000 {
        compatible = "arm,pl022";
        reg = <0x10115000 0x1000 >;
    };
    ...
};
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32

    5.1.5 Non Memory Mapped Devices

    处理器总线的其它设备为非内存映射设备。他们有地址范围，但不能被CPU直接寻址。母设备的驱动程序将代替CPU进行间接访问。以i2c设备为例，每个设备都分配了一个地址，但没有长度或范围与之相匹配。这与CPU地址分配很相似。

     i2c@1,0 {
     compatible = "acme,a1234-i2c-bus";
     #address-cells = <1>;
     #size-cells = <0>;
     reg = <1 0 0x1000>;
     rtc@58 {
         compatible = "maxim,ds1338";
         reg = <58>;
     };
 };
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9

    5.1.6 Ranges (Address Translation)

    我们已经讨论过如何向设备分配地址，但此时这些地址只是本地设备节点，还没有说明如何从那些地址里映射到cpu可以使用的地址。根节点经常描述地址空间的CPU视图。根节点的子节点已经使用了CPU的address domain，所以不需要任何明确的映射。例如，serial@101f0000设备被直接分配了地址0x101f0000。
    根节点的非直接子节点是无法使用CPU的address domain的。为了在deivce tree获取内存映射地址必须指定如何从一个域名将地址转换到另一个。Ranges属性就用于此目的。以下是添加了ranges属性的device tree示例。

    /dts-v1/;
/ {
    compatible = "acme,coyotes-revenge";
    #address-cells = <1>;
    #size-cells = <1>;
    ...
    external-bus {
        #address-cells = <2>
        #size-cells = <1>;
        ranges = <0 0  0x10100000   0x10000     // Chipselect 1, Ethernet
                  1 0  0x10160000   0x10000     // Chipselect 2, i2c controller
                  2 0  0x30000000   0x1000000>; // Chipselect 3, NOR Flash

        ethernet@0,0 {
            compatible = "smc,smc91c111";
            reg = <0 0 0x1000>;
        };

        i2c@1,0 {
            compatible = "acme,a1234-i2c-bus";
            #address-cells = <1>;
            #size-cells = <0>;
            reg = <1 0 0x1000>;
            rtc@58 {
                compatible = "maxim,ds1338";
                reg = <58>;
            };
        };

        flash@2,0 {
            compatible = "samsung,k8f1315ebm", "cfi-flash";
            reg = <2 0 0x4000000>;
        };
    };
};
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34

    Ranges是一个地址转换列表。每个输入ranges表格的是包含子地址的元组，母地址和子地址空间的范围大小。每个字段的大小都由获取的子地址的#address-cells值，母地址的#address-cell值和子地址的#size-cells值而定。以外部总线为例，子地址是2 cells，母地址是1 cell,大小也为1 cell。转换三个ranges：

    • Offset 0 from chip select 0 is mapped to address range 0x10100000…0x1010ffff
    • Offset 0 from chip select 1 is mapped to address range 0x10160000…0x1016ffff
    • Offset 0 from chip select 2 is mapped to address range 0x30000000…0x30ffffff

    例如上面的总线是有片选的，就需要描述片选及片选的偏移量，在说明地址时，还需要说明地址映射范围

    5.1.7 status

    device tree中的status标识了设备的状态，使用status可以去禁止设备或者启用设备，看下设备树规范中的status可选值

    valueDescription
    “okay”表示设备正在运行
    “disabled”表示该设备目前尚未运行，但将来可能会运行
    “fail”表示设备无法运行。 在设备中检测到严重错误，确实如此没有修理就不可能投入运营
    “fail-sss”表示设备无法运行。 在设备中检测到严重错误，它是没有修理就不可能投入运营。 值的sss部分特定于设备并指示检测到的错误情况

    5.2 中断映射

    与遵循树的自然结构而进行的地址转换不同，机器上的任何设备都可以发起和终止中断信号。另外地址的编址也不同于中断信号，前者是设备树的自然表示，而后者者表现为独立于设备树结构的节点之间的链接。 下图显示了设备的自然结构以及每个节点在逻辑中断树中的位置。

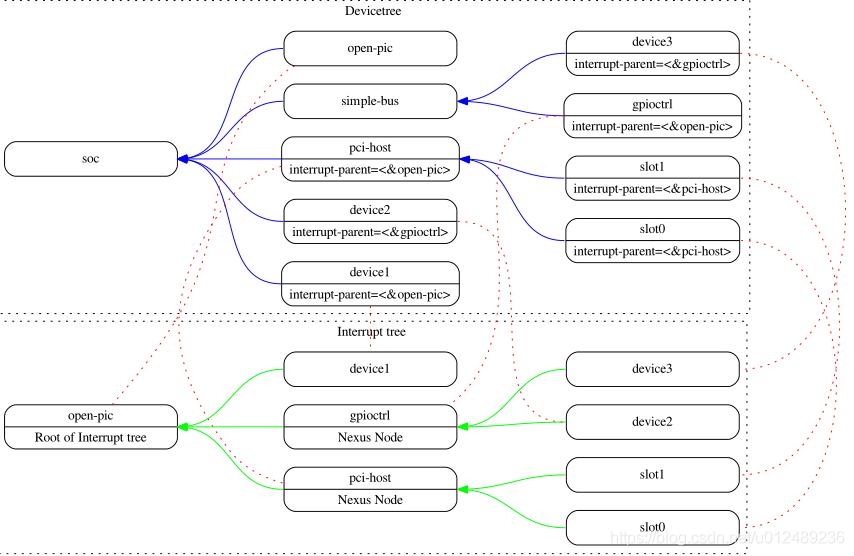

    在这里插入图片描述
    上图包括以下部分：

    • open-pic中断控制器是中断树的根
    • 中断树根有三个子设备，它们将中断直接路由到open-pic
      • device1
      • PCI host controller
      • GPIO Controller
    • 存在三个中断域; 一个以开放式pic节点为根，一个在PCI主桥节点，一个在GPIO Controller节点上
    • 有两个nexus节点; 一个位于PCI主桥，一个位于GPIO控制器。
    属性属性值描述
    #interruptsprop-encoded-array一个设备节点属性，该属性主要描述了中断的HW interrupt ID以及类型
    #interrupt-parentphandle该属性主要描述了该设备的interrupt request line连接到哪一个interrupt controller，那些没有 interrupt-parent 的节点则从它们的父节点中继承该属性
    #interrupts-extendedphandle prop-encoded-array列出了设备生成的中断,当设备连接到多个中断控制器
    #interrupt-cellsu32这是中断控制器节点的属性，用来标识这个控制器需要几个单位做中断描述符（类似于 #address-cells 和 #size-cells）,则子节点的interrupts一个cell三个32bits整型值： <中断域 中断 触发方式>
    #interrupt-controllerempty一个空属性用来声明这个node接收中断信号

    下面显示了具有PCI总线控制器和采样中断的设备片段

    soc {
	compatible = "simple-bus";
	#address-cells = <1>;
	#size-cells = <1>;
	open-pic {
		clock-frequency = <0>;
		interrupt-controller;
		#address-cells = <0>;
		#interrupt-cells = <2>;
	};
	pci {
		#interrupt-cells = <1>;
		#size-cells = <2>;
		#address-cells = <3>;
		interrupt-map-mask = <0xf800 0 0 7>;
		interrupt-map = <
		/ * IDSEL 0x11 - PCI slot 1* /
		0x8800 0 0 1 &open-pic 2 1 / * INTA* /
		0x8800 0 0 2 &open-pic 3 1 / * INTB* /
		0x8800 0 0 3 &open-pic 4 1 / * INTC* /
		0x8800 0 0 4 &open-pic 1 1 / * INTD* /
		/ * IDSEL 0x12 - PCI slot 2* /
		0x9000 0 0 1 &open-pic 3 1 / * INTA* /
		0x9000 0 0 2 &open-pic 4 1 / * INTB* /
		0x9000 0 0 3 &open-pic 1 1 / * INTC* /
		0x9000 0 0 4 &open-pic 2 1 / * INTD* /
	>;
	};
};
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28

    5.3 特殊节点

    aliases节点为了解决节点路径名过长的问题，引入了节点别名的概念，可以引用到一个全路径的节点。如/external-bus/ethernet@0,0，但当用户想知道具体内容的时候显得太累赘，“哪个设备是eth0？”

    aliases {
        ethernet0 = &eth0;
        serial0 = &serial0;
    };
    • 1
    • 2
    • 3

    当为设备分配一个标识符的时候，操作系统更倾向于使用aliases

    文章目录

    本文说明

    本文是【手把手教程】职业学校技能大赛“区块链技术应用”赛项-样题-区块链部署&运维&测试部分（任务1-2,1-3）这篇文章的补充。解决了离线环境下脚本build_chain.sh无法从github下载fisco二进制文件的问题。
    如图所示，因为没有外网环境，所以脚本无法连接github下载fisco二进制文件

    考虑到比赛环境不允许连接外网，而脚本build_chain.sh中有从github下载fisco的二进制文件的命令，我们可以做如下调整：

    1. 调整build_chain.sh中下载代码的部分，跳过下载二进制文件
    2. 但这样我们需要提供下载好的二进制文件（前提是比赛环境中至少有一份已经准备好的fisco-bcos二进制文件。可以用find命令找一找）

    在比赛时，可以按照后文介绍的方法，实现上述1，2两点调整。首先介绍修改方法（基于样题的虚拟机环境），之后附上这样修改的逻辑，便于比赛环境中灵活应用。

    修改方法（基于样题环境）

    把原文档中运行bash build_chain.sh ...那一步，替换为下面这些

    sudo su
cd /root/tools

rm -rf nodes		# 如果存在nodes，先删掉
# 自己创建好目录，并准备好fisco-bcos（直接用虚拟机上现成的）
mkdir nodes
mkdir nodes/192.168.157.128
mkdir nodes/192.168.157.129
cp ./webase-deploy/nodes/127.0.0.1/fisco-bcos nodes/192.168.157.129
cp ./webase-deploy/nodes/127.0.0.1/fisco-bcos nodes/192.168.157.128
cp ./webase-deploy/nodes/127.0.0.1/fisco-bcos nodes

# 修改build_chain.sh，跳过下载代码的部分
vim build_chain.sh

# 修改如下位置：
1654 #dir_must_not_exists "${output_dir}"		# 因为我们手动创建了nodes目录，这里如果不注释掉这行，运行脚本会报错[WARN] /root/tools/brtest/nodes DIR exists, please clean old DIR!

# 下面这部分注释掉，并添加一行(1679)：
1678 # download fisco-bcos and check it
1679 bin_path=${output_dir}/${bcos_bin_name}		# 添加这行是因为这行是download_bin函数里的内容，它修改了全局变量bin_path，所以要加在这里，否则可能影响后面的代码运行
1680 #if [ -z ${docker_mode} ];then
1681 #    if [[ -z ${bin_path} ]];then
1682 #        download_bin
1683 #    else
1684 #        check_bin
1685 #    fi
1686 #fi

# 查看fisco-bcos的版本号，并运行脚本，指定版本号
./nodes/fisco-bcos -v
FISCO-BCOS Version : 2.7.2
Build Time         : 20210201 10:03:03
Build Type         : Linux/clang/Release
Git Branch         : HEAD
Git Commit Hash    : 4c8a5bbe44c19db8a002017ff9dbb16d3d28e9da
# 运行脚本，注意指定版本号（从上面看到是2.7.2）
bash build_chain.sh -f ipconf -p 30330,20230,8545 -v 2.7.2
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38

    这时就完成了原本的bash build_chain.sh ...这一步，可以按原教程继续了。

    产生修改方案的逻辑过程

    这部分作为补充，介绍前述修改方案的产生过程（分析过程）

    查看build_chain.sh中的下载代码的部分

    打开build_chain.sh，查找下载代码的部分

    sudo su
cd /root/tools/
vim build_chain.sh

# （下面部分是在vim中进行的）
# （可选）显示行号，方便参考本文进行定位
:set nu
# 查找脚本中下载代码的命令位置
# 这里我们根据脚本运行的报错中的[INFO]信息来找。
/Downloading fisco-bcos binary from
# 回车。这时可以看到，在1551行的位置找到相应的[INFO]信息
1540 download_bin()
1541 {
1542     if [ "${x86_64_arch}" != "true" ];then exit_with_clean "We only offer x86_64 precompiled fisco-bcos binary, your OS architecture is not x86_64. Please compile from source."     ; fi
1543     bin_path=${output_dir}/${bcos_bin_name}
1544     package_name="fisco-bcos.tar.gz"
1545     if [ -n "${macOS}" ];then
1546         package_name="fisco-bcos-macOS.tar.gz"
1547     fi
1548
1549     Download_Link="https://github.com/FISCO-BCOS/FISCO-BCOS/releases/download/v${compatibility_version}/${package_name}"
1550     local cdn_download_link="${cdn_link_header}/FISCO-BCOS/releases/v${compatibility_version}/${package_name}"
1551     LOG_INFO "Downloading fisco-bcos binary from ${Download_Link} ..."
1552     if [ $(curl -IL -o /dev/null -s -w %{http_code} "${cdn_download_link}") == 200 ];then
1553         curl -#LO "${Download_Link}" --speed-time 20 --speed-limit 102400 -m "${download_timeout}" || {
1554             LOG_INFO "Download speed is too low, try ${cdn_download_link}"
1555             curl -#LO "${cdn_download_link}"
1556         }
1557     else
1558         curl -#LO "${Download_Link}"
1559     fi
1560     if [[ "$(ls -al . | grep tar.gz | awk '{print $5}')" -lt "1048576" ]];then
1561         exit_with_clean "Download fisco-bcos failed, please try again. Or download and extract it manually from ${Download_Link} and use -e option."
1562     fi
1563     tar -zxf ${package_name} && mv fisco-bcos ${bin_path} && rm ${package_name}
1564     chmod a+x ${bin_path}
1565 }
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38

    我们来理解这段代码。它定义了一个函数download_bin()，是从github上下载${package_name}这个文件（1558行 curl -#LO命令），然后解压（1563行 tar-zxf），解压后得到的文件名为fisco-bcos。把fisco-bcos移动到${bin_pach}目录下（1563行 mv），并删除了刚下载的${package_name}文件（1563行 rm）

    那么，这个函数download_bin()是在哪里调用的呢？我们在vim中查找：

    /download_bin
# 回车。然后点击n寻找下一个，直到看到这个：
1677 # download fisco-bcos and check it
1678 if [ -z ${docker_mode} ];then
1679     if [[ -z ${bin_path} ]];then
1680         download_bin
1681     else
1682         check_bin
1683     fi
1684 fi
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10

    可见，该函数在1680行被调用。逻辑是，如果本地没有相关文件${bin_path}，就下载（1680行，调用download_bin函数），否则检查已有文件（1682行，check_bin函数）。那么我们可能可以把这段（1678-1684）注释掉以跳过下载过程，但同时必须手动准备好原本由download_bin下载的fisco-bcos文件

    查找机器上已有的fisco-bcos文件

    如果机器上已有ficso-bcos文件，那么就可以直接搬过来用，从而能够跳过上述的download_bin部分。

    sudo su
cd /root/tools
find . -name fisco-bcos

./nodes/192.168.157.129/fisco-bcos
./nodes/192.168.157.128/fisco-bcos
./webase-deploy/nodes/127.0.0.1/fisco-bcos
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    这里找到三个fisco-bcos，其中前两个是我之前搭建区块链是生成的，webase-deploy里的是虚拟机中自带的。那么，应该可以直接把webase-deploy里的fisco-bcos拿来用，从而跳过build_chain.sh里的下载部分。

    不过这里还有一个问题：虚拟机中自带的fisco-bcos和脚本下载的fisco-bcos版本不一致，这是通过diff命令看出的

    $ diff ./nodes/192.168.157.129/fisco-bcos ./webase-deploy/nodes/127.0.0.1/fisco-bcos
二进制文件 ./nodes/192.168.157.129/fisco-bcos 和 ./webase-deploy/nodes/127.0.0.1/fisco-bcos 不同
    • 1
    • 2

    因此，我们还需要修改build_chain.sh中关于fisco-bcos版本号的设置问题，防止之后因为版本号不匹配造成问题。

    处理fisco-bcos版本号问题

    这里有两个问题：

    1. 如何知道fisco-bcos二进制文件的版本号
    2. 需要定位build_chain.sh中规定fisco-bcos版本号的位置
    vim build_chain.sh
    • 1

    考虑前面我们在1682行看到，如果二进制文件已经存在，会通过check_bin函数来检查。我们来看看check_bin函数是怎么做的：

    1569 check_bin()
1570 {
1571     echo "Checking fisco-bcos binary..."
1572     bin_version=$()
1573     if ! ${bin_path} -v | grep -q 'FISCO-BCOS';then
1574         exit_with_clean "${bin_path} is wrong. Please correct it and try again."
1575     fi
1576     bin_version=$(${bin_path} -v | grep -i version | grep -oe "[2-9]*\.[0-9]*\.[0-9]*")
1577     if version_gt "${compatibility_version}" "${bin_version}";then
1578         exit_with_clean "${bin_version} is less than ${compatibility_version}. Please correct it and try again."
1579     fi
1580     echo "Binary check passed."
1581 }
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13

    可见，1576-1579行在检查版本号。于是从1576行知道fisco-bcos -v可以查看二进制文件fisco-bcos的版本号信息。另外，1578行在比较版本号和${compatibility_version}之间的关系，而download_bin函数中指定下载版本（1549行，见前文）也是${compatibility_version}，因此我们知道只要指定该字段为我们想要的版本号，即可解决fisco-bcos版本号问题。

    那么我们追踪${compatibility_version}这个变量：

    1672 # use default version as compatibility_version
1673 if [ -z "${compatibility_version}" ];then
1674     compatibility_version="${default_version}"
1675 fi
# 1674行可见，如果没有指定版本号，则使用default_version来设置compatibility_version

  50 compatibility_version=""
  51 default_version="2.8.0"
# 51行可见，default_version是2.8.0

  57 help() {
  58     cat << EOF
  59 Usage:
  60     -l <IP list>                        [Required] "ip1:nodeNum1,ip2:nodeNum2" e.g:"192.168.0.1:2,192.168.0.2:3"
  61     -f <IP list file>                   [Optional] split by line, every line should be "ip:nodeNum agencyName groupList p2p_port,channel_port,jsonrpc_port". eg "127.0.0.1:4 age     ncy1 1,2 30300,20200,8545"
  62     -v <FISCO-BCOS binary version>      Default is the latest v${default_version}
# usage中又见可以通过-v来指定版本号
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17

    至此，我们知道可以通过fisco-bcos -v查看我们需要的版本号信息，然后直接在运行build_chain.sh时用-v指定版本号。或者，也可以直接修改build_chain.sh中的default_version。我们不妨采用第一种方案。

    方案形成和实验

    我新建一个目录用于实验。把build_chain.sh和ipconf复制近来，然后尝试我们的方案：

    1. 修改build_chain.sh
    2. 复制虚拟机上自带的fisco-bcos过来
    3. 离线运行脚本（把主机网线拔了hhh），注意指定版本号
    sudo su
cd /root/tools
mkdir brtest
cp build_chain.sh brtest/
cp ipconf brtest/

cd brtest
mkdir nodes
mkdir nodes/192.168.157.128
mkdir nodes/192.168.157.129
cp ../webase-deploy/nodes/127.0.0.1/fisco-bcos nodes/192.168.157.129
cp ../webase-deploy/nodes/127.0.0.1/fisco-bcos nodes/192.168.157.128
cp ../webase-deploy/nodes/127.0.0.1/fisco-bcos nodes		# 尽管最后的结果中nodes目录下是没有fisco-bcos的，但是在脚本运行过程中这里会有。如果不在这里复制一份fisco-bcos，运行脚本会报错：cp: 无法获取'/root/tools/brtest/nodes/fisco-bcos' 的文件状态(stat): 没有那个文件或目录

vim build_chain.sh
# 修改如下位置：
1654 #dir_must_not_exists "${output_dir}"		# 因为我们手动创建了nodes目录，这里如果不注释掉这行，运行脚本会报错：[WARN] /root/tools/brtest/nodes DIR exists, please clean old DIR!

# 下面这部分注释掉，并添加一行：
1678 # download fisco-bcos and check it
1679 bin_path=${output_dir}/${bcos_bin_name}		# 添加这行是因为这行是download_bin函数里的内容，它修改了全局变量bin_path，所以要加在这里，否则可能影响后面的代码运行
1680 #if [ -z ${docker_mode} ];then
1681 #    if [[ -z ${bin_path} ]];then
1682 #        download_bin
1683 #    else
1684 #        check_bin
1685 #    fi
1686 #fi

# 网线拔掉然后继续（
# 首先查看我们的fisco-bcos的版本号
./nodes/fisco-bcos -v
FISCO-BCOS Version : 2.7.2
Build Time         : 20210201 10:03:03
Build Type         : Linux/clang/Release
Git Branch         : HEAD
Git Commit Hash    : 4c8a5bbe44c19db8a002017ff9dbb16d3d28e9da
# 运行脚本，注意指定版本号（从上面看到是2.7.2）
bash build_chain.sh -f ipconf -p 30330,20230,8545 -v 2.7.2
==============================================================
Generating CA key...
==============================================================
Generating keys and certificates ...
Processing IP=192.168.157.129 Total=2 Agency=agencyA Groups=1
Processing IP=192.168.157.129 Total=2 Agency=agencyB Groups=2
Processing IP=192.168.157.128 Total=3 Agency=agencyC Groups=1,2
==============================================================
Generating configuration files ...
Processing IP=192.168.157.129 Total=2 Agency=agencyA Groups=1
Processing IP=192.168.157.129 Total=2 Agency=agencyB Groups=2
Processing IP=192.168.157.128 Total=3 Agency=agencyC Groups=1,2
==============================================================
Group:1 has 5 nodes
Group:2 has 5 nodes
==============================================================
[INFO] IP List File    : ipconf
[INFO] Start Port      : 30330 20230 8545
[INFO] Server IP       : 192.168.157.129:2 192.168.157.129:2 192.168.157.128:3
[INFO] Output Dir      : /root/tools/brtest/nodes
[INFO] CA Path         : /root/tools/brtest/nodes/cert/
==============================================================
[INFO] Execute the download_console.sh script in directory named by IP to get FISCO-BCOS console.
e.g.  bash /root/tools/brtest/nodes/192.168.157.129/download_console.sh -f
==============================================================
[INFO] All completed. Files in /root/tools/brtest/nodes
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66

    这样看来，应该是成功了。

    注：本文转载自blog.csdn.net的奇小葩的文章"https://blog.csdn.net/u012489236/article/details/97137007"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
    复制链接
    相关推荐
    发表评论

    评论记录：

    未查询到任何数据！
