准备工作

Vivado 2020.2
Xilinx VC709 FPGA开发板

开始

工程写好后，先生成bit文件。

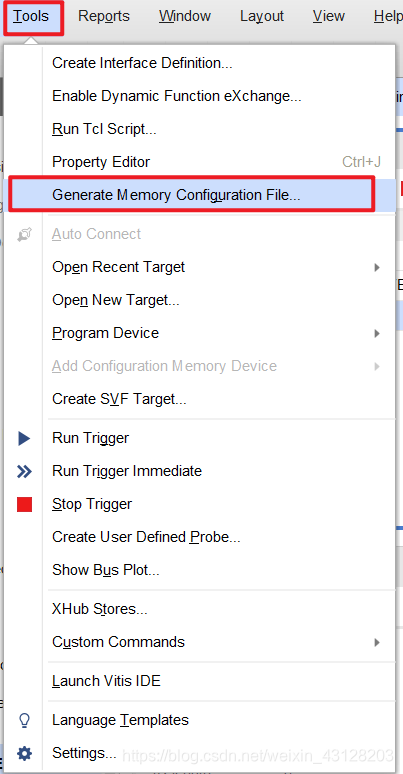

准备.mcs文件

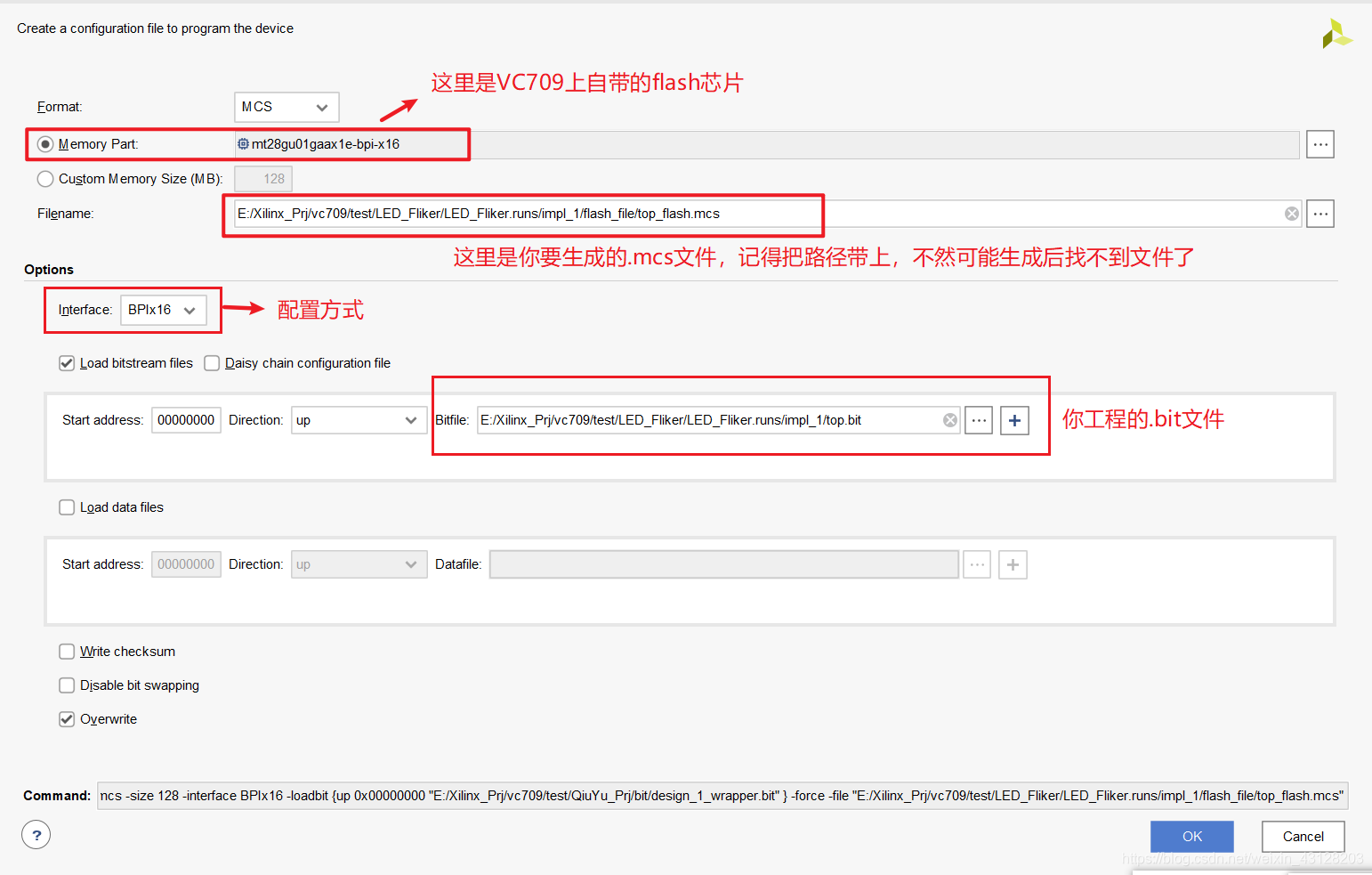

上图点击OK后，就会在你指定的位置，生成一个命名好的.mcs文件。当然你可以更改文件格式，也可以是.bin .hex文件格式，这点在上图中的Format中修改。

在HardWare Manager界面操作

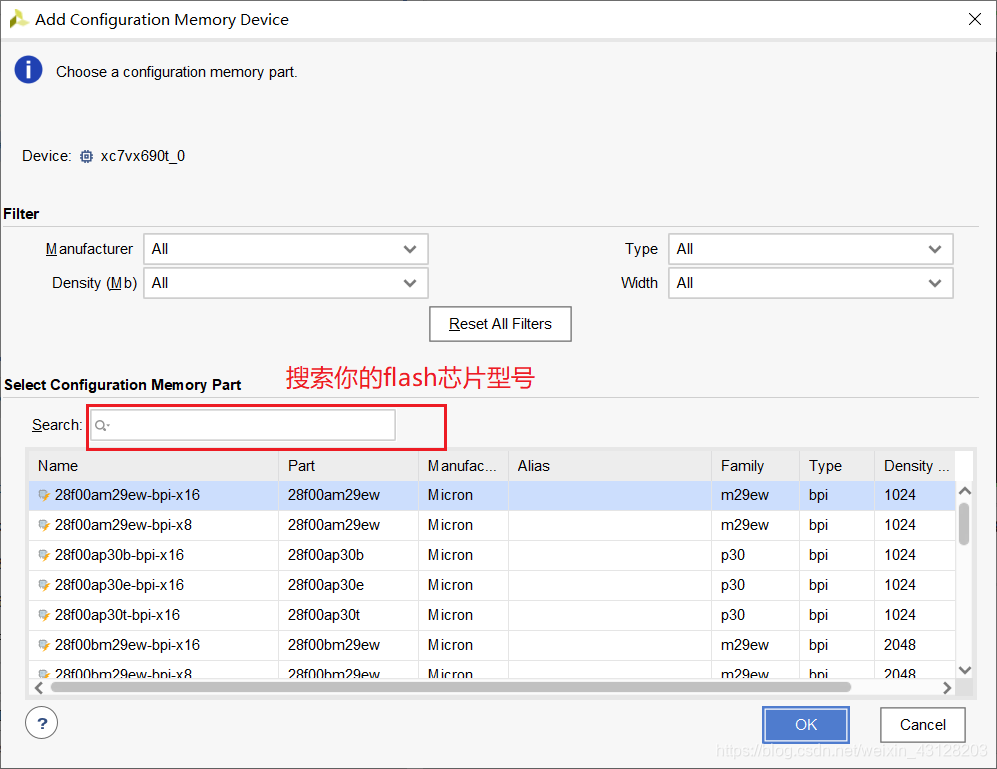

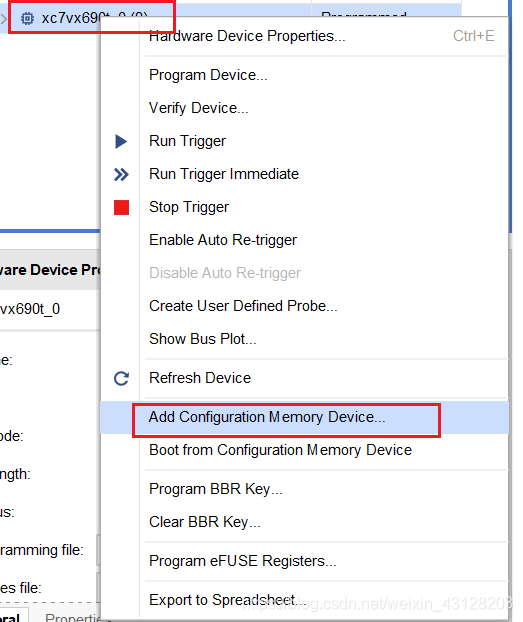

右击芯片，添加一个Memory Device，如上图所示。

OK后，会在下面窗口中多一个这样的东西

固化程序到flash中

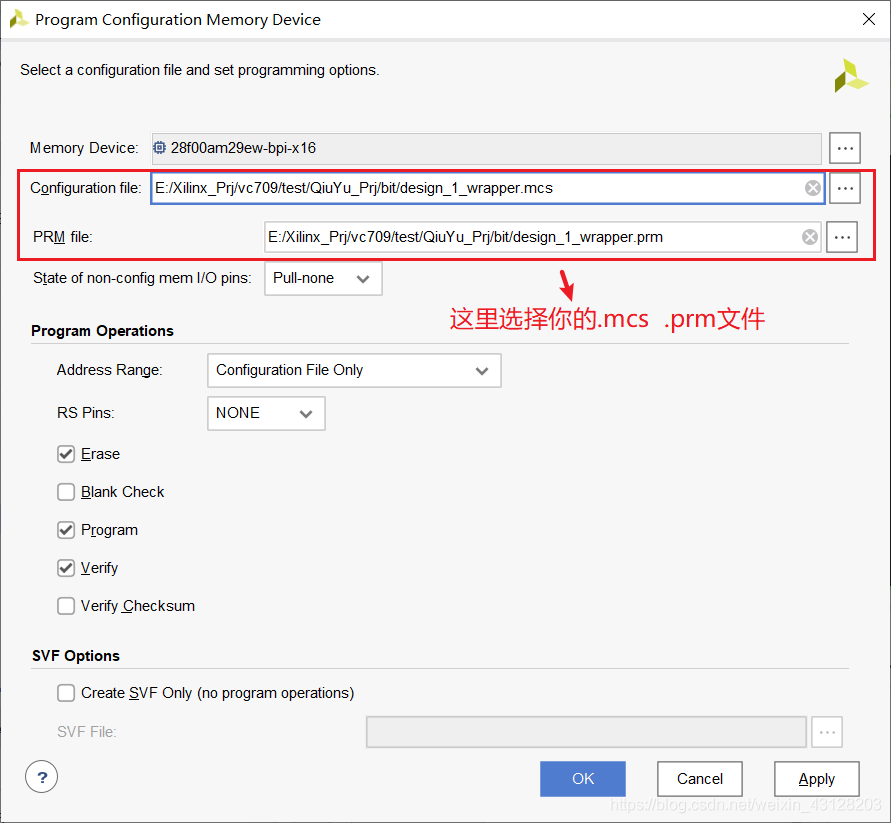

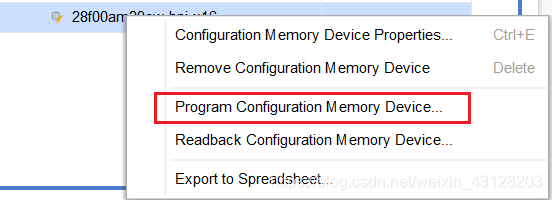

上图中，右击红框中的东西，烧录。

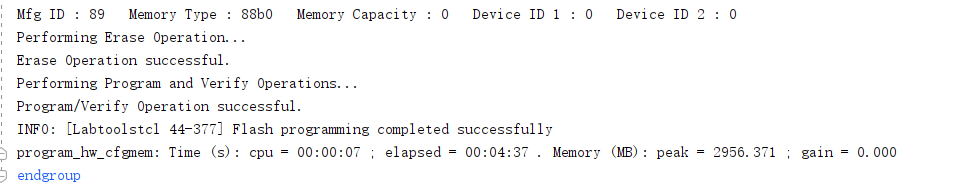

上面烧录的过程要比烧录一个普通的.bit文件要慢很多。在Tcl Console窗口中看到下面的信息，就表示成功了。

对开发板进行操作

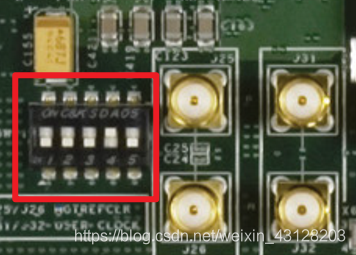

更改开发板的文件烧录方式，我的VC709开发板上是对SW11拨码开关进行操作，1,2是选择上电加载的哪个配置文件，这块flash中最多可以同时装4个.bit文件，所以这两个开关就是为了选择这个。3,4,5开关就是选择配置方式了，这个需要看开发板的手册，我这个是010（binary），即BPI方式。
下面将开发板断电重启，然后要把jtag线从PC端拔掉，不然程序不会从flash加载到FPGA，因为FPGA还以为你要烧录某个文件了呢，拔掉再次掉电重启板子就可以了。当然不拔掉jtag也可以，上电后需要按下板子上的Program按键，这个是Reconfiguration的功能，也可以加载flash中的文件。

另外

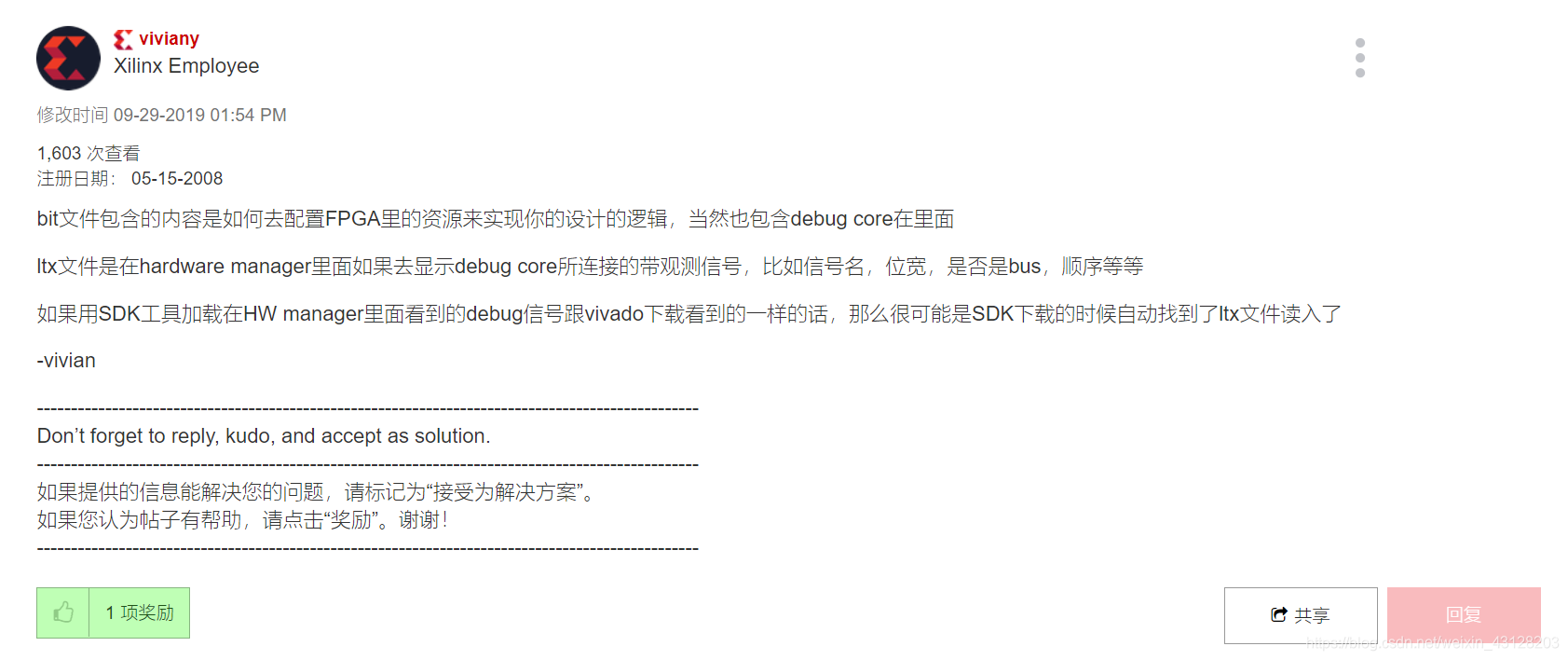

上面讲了.bit .ltx文件的区别。而固化程序到flash中貌似只能对.bit文件操作。这也就意味着当固化好后，当FPGA运行时，此时插上Jtag线，刷新Hardward manager界面，会看到ila vio的东西，vio貌似可以使用，但是ila中的信号线就没有了。。。这个缺陷我还不知道肿么办。

好了，收工。说的有点乱，希望对读者有些帮助~
有用的话记得赞一个呀~
