IOT-OS之RT-Thread(十七)--- 如何使用HTTP协议实现OTA空中升级

  • 24-03-03 03:23
  • 2508
  • 11135
blog.csdn.net

文章目录

  • 一、Bootloader OTA 原理
  • 二、HTTP OTA Downloader 实现
  • 三、Bootloader OTA示例
  • 更多文章:

一、Bootloader OTA 原理

随着物联网技术的普及,越来越多的嵌入式产品支持网络访问能力,嵌入式产品接入网络,可以方便的从云端获得云计算和人工智能的支持。嵌入式产品不仅可以将复杂的运算过程放到服务器端完成,还可以接受经过训练的人工智能模型的协调,实现与其它嵌入式产品协同高效配合,提供智能化场景服务的能力。

这些被赋予人工智能支持的嵌入式产品可以称为智能硬件,智能硬件为了不断优化与其它智能硬件的高效配合,也为了不断扩展支持的服务场景,需要具备自我迭代升级的能力。在博文:ARM 代码烧录方案与原理详解中已经介绍过代码烧录与升级的各种方案,既然智能硬件具备网络访问能力,使用OTA 空中升级技术实现智能硬件Application 代码的升级迭代更加便捷,一键升级的操作对用户也更加友好。

OTA 空中升级技术需要开发者自己实现Bootloader 代码,不过主流的IOT 操作系统开发商已经为我们提供了Bootloader 的开发框架,我么只需要在此基础上根据自己需要进行适量修改即可,大大简化了开发Bootloader 的工作量。RT-Thread 便为我们提供了通用的Bootloader 的软件框架,开发者可以通过该Bootloader 直接使用RT-Thread OTA 功能,轻松实现对设备端固件的管理、升级与维护。

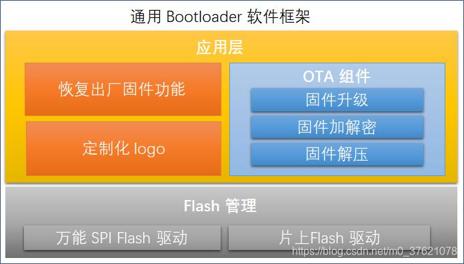

Bootloader 框架
RT-Thread 提供的Bootloader 软件框架,底层由Flash 驱动提供ROM 或Flash 分区访问的能力。博文ARM 代码烧录方案与原理详解中介绍过,OTA 空中升级需要本地提供部分存储区间,Bootloader 有一个重要功能就是搬移固件代码,比如升级固件代码时需要从Download 分区读取待升级的固件代码,经校验通过后,写入或搬移到Application 分区覆盖正在使用的固件代码,这就完成了固件升级过程。

我们在前篇博文:WLAN管理框架 + AP6181(BCM43362) WiFi模块工程中FAL 分区的基础上增加bootloader 分区,更新后的分区表如下:

// projects\stm32l475_ota_sample\ports\fal\fal_cfg.h

#define NOR_FLASH_DEV_NAME "W25Q128"
/* partition table */
#define FAL_PART_TABLE                                                                                                  \
{                                                                                                                       \
    {FAL_PART_MAGIC_WROD, "bootloader",     "onchip_flash",                                    0,        64 * 1024, 0}, \
    {FAL_PART_MAGIC_WROD,        "app",     "onchip_flash",                            64 * 1024,       448 * 1024, 0}, \
    {FAL_PART_MAGIC_WROD,  "easyflash", NOR_FLASH_DEV_NAME,                                    0,       512 * 1024, 0}, \
    {FAL_PART_MAGIC_WROD,   "download", NOR_FLASH_DEV_NAME,                           512 * 1024,      1024 * 1024, 0}, \
    {FAL_PART_MAGIC_WROD, "wifi_image", NOR_FLASH_DEV_NAME,                  (512 + 1024) * 1024,       512 * 1024, 0}, \
    {FAL_PART_MAGIC_WROD,       "font", NOR_FLASH_DEV_NAME,            (512 + 1024 + 512) * 1024,  7 * 1024 * 1024, 0}, \
    {FAL_PART_MAGIC_WROD, "filesystem", NOR_FLASH_DEV_NAME, (512 + 1024 + 512 + 7 * 1024) * 1024,  7 * 1024 * 1024, 0}, \
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14

上面的分区表中,bootloader 分区和app(application的简称)分区位于片上Flash 的Main Flash memory 存储区间,download 分区位于片外Flash 的W25Q128 上(由于STM32L475 片上Flash 空间只有512KB,需要片外Flash 扩展存储空间),download 分区用于暂存Application 代码更新软件包。片外Flash上的wifi_image 分区用于存储AP6181 WIFI 模块的固件代码,Bootloader 同样可以将暂存在download 分区内的WIFI 模块更新固件包搬移到wifi_image 分区内,实现WIFI 模块固件的升级。

Bootloader 除了提供访问Flash 分区,在不同分区之间搬移固件代码的功能外,还提供了固件加解密、固件解压缩的功能。由于智能硬件是连接Internet 的,这就有可能遭遇网络攻击,比如固件升级包被截获并篡改等,为了应对网络攻击,Bootloader 提供了将固件升级包进行加密认证传输的功能(可以参考博文:TLS 1.2/1.3 加密原理)。为了减少传输开销,同时减少对存储空间的占用,Bootloader 提供了将固件升级包进行压缩传输的功能,如果固件更新代码占比较小,还可以以差分升级的方式提高效率。OTA 技术中Bootloader 提供的主要功能如下:

  • 固件加密:支持AES-256 加密算法,提高固件下载、存储安全性;
  • 固件防篡改:使用HMAC(Hash Message Authentication Code,算是哈希摘要算法比如SHA-256 的进阶版)校验固件包的完整性,如果固件被篡改将无法通过完整性校验,保证了固件传输、存储的安全可靠;
  • 固件压缩:支持Quicklz 和Fastlz 等压缩算法,固件经过高效压缩,可节省传输流量,减少Flash 空间占用,降低下载时间;
  • 差分升级:根据版本差异生成差分包(常采用多bin 文件升级方式,每次只升级其中的少数bin 文件),进一步节省Flash 空间,节省传输流量,加快升级速度;
  • 断电保护:可将升级进度与状态同步记录到ROM中,即便遇到意外断电中止升级过程,也可在上电重启后从ROM 读取升级进度和状态继续完成升级过程,减少返厂维修概率;
  • 智能还原:支持将出厂固件或前一个稳定版本的固件存储到recovery 分区,当运行中的固件损坏时,可以将recovery 分区中的代码搬移到Applicaion 分区,相当于恢复到出厂固件版本或者回退到前一个稳定版本固件,保证设备的可靠运行。

为了减少Bootloader 代码的复杂度,将固件升级包下载过程放到Aplication 代码中完成了,毕竟通过Internet 下载固件升级包需要TCP/IP 协议栈(包括MAC层的LTE、WLAN、WPAN协议栈和应用层的HTTP、FTP协议栈等)的支持,这些网络协议栈代码还是挺占用存储空间的。

放到Application 代码中的OTA Downloader 组件也是OTA 空中升级技术的一个重要组成部分,Bootloader 部分主要实现固件升级包的校验、解压缩、解密、代码搬运等功能。OTA 空中升级技术需要的两大组件:OTA Downloader 和Bootloader 层级框架图示如下:

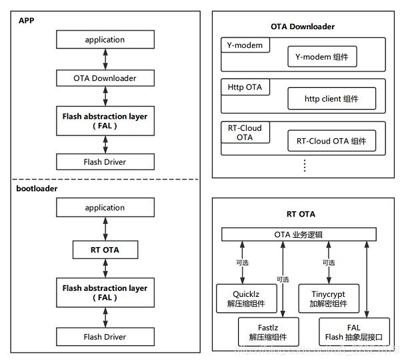

RT-OTA 框架
OTA Downloader 组件主要是将固件升级包下载到特定存储分区,比如片外Flash 的Download 分区,供Bootloader 从该分区读取、检验固件升级包。OTA Downloader 组件可以支持通过USB 通讯协议(借助Y-modem 组件)从本地PC 下载固件升级包,也支持通过HTTP 协议(借助http client 组件)从特定服务器下载固件升级包,从固定云端服务器(借助RT-Cloud OTA 组件)下载固件升级包实际使用的还是HTTP 协议,只是提供了更便捷友好的交互界面。

OTA Bootloader 组件主要提供了通过FAL 组件访问Flash 分区的功能,便于从Download 分区读取固件升级包,同时将固件代码搬移到目标存储区间。为了提高固件升级包传输、存储的安全性,Bootloader 还提供了Tinycrypt 加密功能(使用AES-256 + HMAC-SHA256算法 )。为了降低传输开销、减小存储空间占用,Bootloader 还提供了Quicklz 或Fastlz 解压缩组件,这些组件都是可选的。

在嵌入式系统方案里,要完成一次OTA 固件远端升级,通常需要以下阶段:

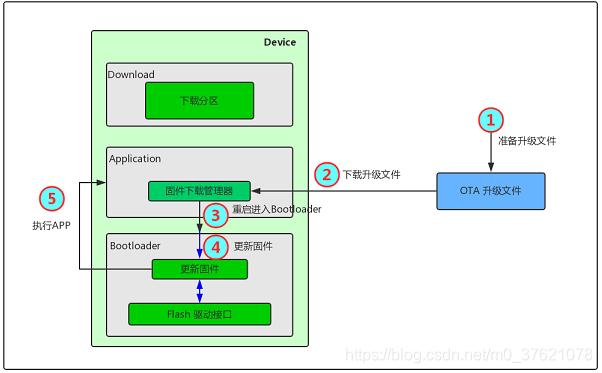

OTA 固件升级流程

  1. 准备固件升级文件(RT-Thread 使用ota_packager 打包生成 .rbl 格式的固件升级文件),并上传OTA 固件升级文件到固件托管服务器;
  2. 设备端使用对应的OTA Downloader 组件从固件托管服务器下载OTA 固件升级文件到本地Download 分区;
  3. 新版本固件下载完成后,在适当的时候重启进入Bootloader;
  4. Bootloader 对本地Download 分区内的OTA 固件升级文件进行解密、解压缩、校验等操作(详细流程可参考下图),如果校验通过则将新版本固件代码搬运到app 分区(如果是WiFi 固件升级文件则搬运到wifi_image 分区);
  5. 升级成功,执行新版本app 固件。

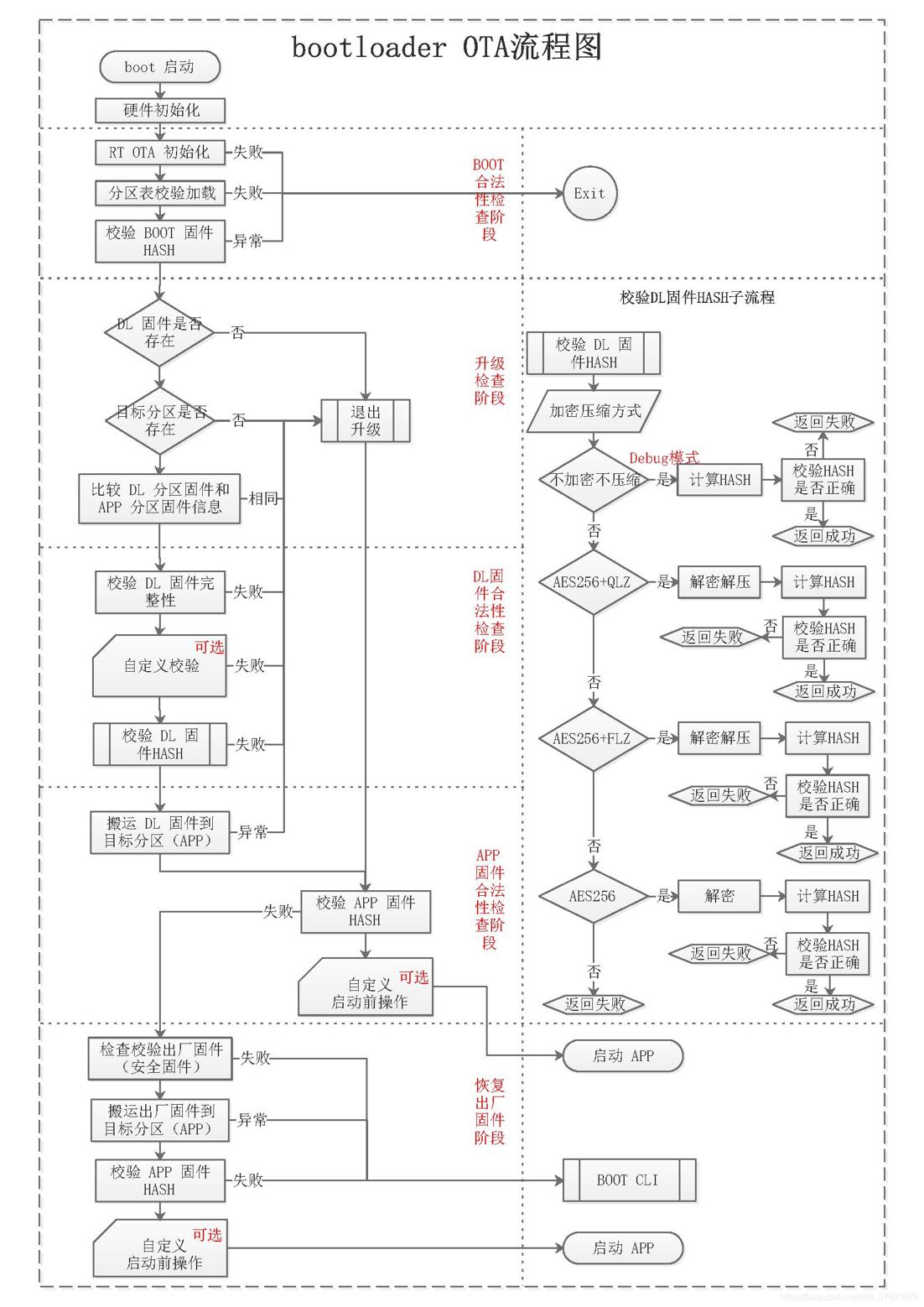

Bootloader OTA 升级流程
RT-Thread 提供的STM32 Bootloader 是闭源的,本文也没法对其实现原理进行过多介绍。我们可以通过网页端http://iot.rt-thread.com在线生成的方式获取,根据自己使用的芯片填写相关参数,就可以生成自己芯片可用的bootloader.bin 文件,生成过程可参考博文:STM32 通用 Bootloader。

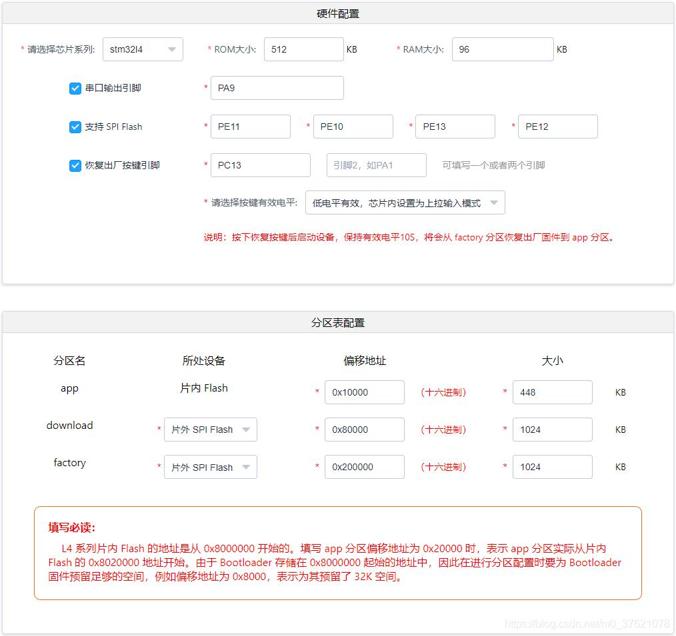

为Pandora开发板生成Bootloader 配置参数
先看硬件配置部分,只支持SPI Flash,并不支持QSPI 通信协议,Pandora 开发板与W25Q128 Flash是通过QSPI 引脚连接的,这里如果只能配置SPI 引脚的话,就只能使用QSPI 接口的单端SPI 引脚了(可参考博文:SPI + QSPI + HAL),传输速率比较慢。再看分区表配置,只能配置app、download、factory 三个分区,无法为WIFI 模块更新固件。

在线生成的Bootloader 虽然能够使用,但扩展性较弱,使用SPI 协议搬运代码速度较慢,不能访问W25Q128 Flash 的全部分区。本文我们使用潘多拉STM32L475 开发板光盘资料中提供的bootloader.bin 文件,将Pandora IoT 例程中该文件的路径复制到我们工程目录的路径如下:

// 潘多拉STM32L475 开发板光盘资料中bootloader.bin 文件路径
.\RT-Thread IoT例程\examples\23_iot_ota_http\bin\bootloader.bin

// bootloader.bin 文件拷贝到我们工程中的目标路径
.\projects\stm32l475_ota_sample\bin\bootloader.bin
  • 1
  • 2
  • 3
  • 4
  • 5

使用“STM32 ST-LINK Utility” 工具分别将我们通过网页在线生成的rtboot_l4.bin 和从Pandora IoT 例程拷贝来的bootloader.bin 烧录到Pandora 开发板中,启动界面对比如下(左图是rtboot_l4.bin 的启动界面,右图是bootloader.bin 的启动界面):

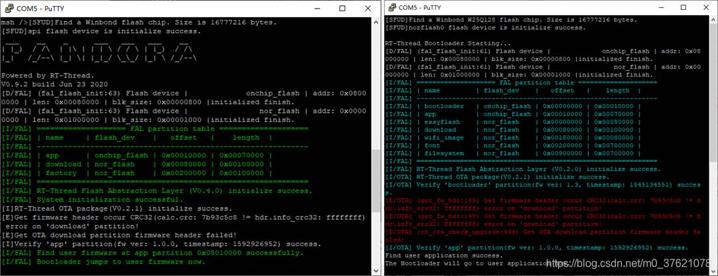

网页生成的和Pandora附带的Bootloader 对比
从上面左右图对比可以看出,Pandora IoT 例程中的bootloader.bin 针对STM32L475 开发板做了更多的适配修改,可以访问上文给出的分区表中的全部分区,通过升级速度对比,猜测这个bootloader.bin 也是支持QSPI 通讯协议的。

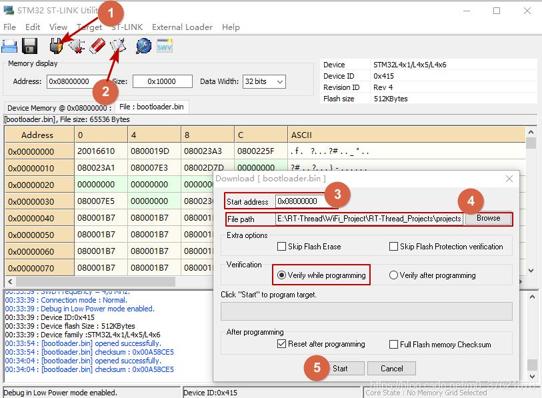

通过ST-LINK Utility 烧录bootloader 文件步骤
我们已经有了bootloader.bin,并将其烧录到Pandora 开发板内的bootloader 分区(该分区起始地址与大小上文已给出,烧录方法如上图示),接下来就该准备Application 升级文件了,Application 代码包含OTA Downloader 组件,下面介绍OTA Downloader 组件的实现原理。

二、HTTP OTA Downloader 实现

物联网时代,嵌入式产品越来越多的具备网络访问能力,这类产品常通过OTA 空中升级技术完成固件版本更新。不管是通过蜂窝移动网、WLAN、WPAN等无线接入方式访问Internet,还是通过Ethernet 等有线接入方式访问Internet,主要都是借助网络应用层的HTTP 协议获取固件升级包的(也有通过FTP 协议获取的,本文使用HTTP 协议)。

RT-Thread 提供的OTA Downloader 组件有两种固件下载方式:

  • http_ota:通过HTTP 协议获取固件升级文件,支持通过LTE、WiFi、Bluetooth 等无线网络下载固件升级文件;
  • ymodem_ota:通过ymodem 协议获取固件升级文件,实际是通过UART 有线接口下载固件升级文件。

本文主要介绍http_ota 方式下载固件升级文件的原理,由于使用了HTTP 协议,还需要webclient 组件提供HTTP 协议支持。如果读者不了解HTTP 协议,可以先阅读博文:图解HTTP + HTTPS + HSTS。

我们先在env 环境中执行menuconfig 命令,到“RT-Thread online packages" --> “IoT - internet of things” 菜单下,分别启用“WebClient ” 组件(启用文件下载功能)和“ota_downloader” 组件(启用HTTP/HTTPS OTA,并配置默认的URL ),配置界面如下:
启用webclient 组件与ota_downloader 组件
HTTP/HTTPS OTA Downloader 实际上就是使用HTTP 协议下载固件升级文件,对比.”\ota_downloader-v1.0.0\src\http_ota.c" 与“.\webclient-v2.1.2\src\webclient_file.c” 文件的实现原理是类似的,只是前者将下载的文件保存到了FAL 存储分区,后者将下载的文件保存到文件系统中,二者都是使用HTTP/HTTPS 从远端服务器获取文件资源的。我们先从HTTP WebClient 的代码实现开始介绍,HTTP 协议理论部分参考博文:图解HTTP + HTTPS + HSTS。

  • HTTP Session 数据结构描述

WebClient - v2.1.2 只实现了HTTP/1.1 的GET 与POST 方法,对于我们从远端服务器获取固件升级文件已经够用了。HTTP 数据报文主要由请求行/响应行、首部字段、空行、报文主体几部分构成,其中的报文主体有可能长度很大,不适合放到HTTP Session 结构体内,因此HTTP Session 主要包括请求行/响应行、首部字段、报文主体长度等信息。由于HTTP 是基于TCP 通信的,TCP/IP 协议对上层提供了一组Socket API,HTTP Session 也应包含socket 信息。WebClient 组件给出的HTTP Session 数据结构定义如下:

// projects\stm32l475_ota_sample\packages\webclient-v2.1.2\inc\webclient.h

struct webclient_session
{
    struct webclient_header *header;    /* webclient response header information */
    int socket;
    int resp_status;

    char *host;                         /* server host */
    char *req_url;                      /* HTTP request address*/

    int chunk_sz;
    int chunk_offset;

    int content_length;
    size_t content_remainder;           /* remainder of content length */

    rt_bool_t is_tls;                   /* HTTPS connect */
#ifdef WEBCLIENT_USING_MBED_TLS
    MbedTLSSession *tls_session;        /* mbedtls connect session */
#endif
};

struct  webclient_header
{
    char *buffer;
    size_t length;                      /* content header buffer size */

    size_t size;                        /* maximum support header size */
};
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30

webclient_header 数据结构描述比较简单,相当于就定义了一段缓存区,用户将HTTP 的首部字段按ASCII 编码及固定格式(每个首部字段后面跟回车换行符)拼接到一起即可,HTTP 报文的请求行、响应行、空行也以首部字段的形式保存在webclient_header 结构体中。webclient_session 结构体包含webclient_header 结构体指针、socket、响应状态码、请求URL / 服务Host、分块传输chunk_xxx、报文主体长度content_length 等信息,还为TLS 的支持留下扩展成员tls_session。

webclient 组件除了支持HTTP/1.x,还可以配合MbedTLS 组件进行加密传输(也即HTTPS)。由于MbedTLS 占用存储资源较大,本文尝试使用该组件编译工程时提示存储空间不足(除去Bootloader 的64KB 空间,留给Application 的只剩448KB,MbedTLS 要占用超过100KB),再加上本文要用的HTTP 服务器"MyWebServer" 使用HTTPS 功能需要的openssl库找不到可下载的资源,本文就不使用HTTPS 来传输固件升级文件了,仅使用较简单且占用资源较少的HTTP/1.1 来传输固件升级文件。

  • WebClient 接口函数及调用关系

WebClient 既然是HTTP 协议的一种实现,向上层提供的API 自然是请求和响应,由于响应是对请求的应答,所以上层可以通过一个接口函数webclient_request 向服务器发送请求报文并处理接收到的响应报文(WebClient 组件仅支持HTTP/1.x 的GET 与POST 两种请求方法),WebClient 组件向上层提供的API — webclient_request 的函数实现代码如下:

// projects\stm32l475_ota_sample\packages\webclient-v2.1.2\src\webclient.c
/**
 *  send request(GET/POST) to server and get response data.
 *
 * @param URI input server address
 * @param header send header data
 *             = NULL: use default header data, must be GET request
 *            != NULL: user custom header data, GET or POST request
 * @param post_data data sent to the server
 *             = NULL: it is GET request
 *            != NULL: it is POST request
 * @param response response buffer address
 *
 * @return <0: request failed
 *        >=0: response buffer size
 */
int webclient_request(const char *URI, const char *header, const char *post_data, unsigned char **response)
{
    struct webclient_session *session = RT_NULL;
    int rc = WEBCLIENT_OK;
    int totle_length = 0;

    RT_ASSERT(URI);
    if (post_data == RT_NULL && response == RT_NULL)
        return -WEBCLIENT_ERROR;

    if (post_data == RT_NULL)
    {
        /* send get request */
        session = webclient_session_create(WEBCLIENT_HEADER_BUFSZ);
        if (session == RT_NULL)
        {
            rc = -WEBCLIENT_NOMEM;
            goto __exit;
        }

        if (header != RT_NULL)
        {
            char *header_str, *header_ptr;
            int header_line_length;

            for(header_str = (char *)header; (header_ptr = rt_strstr(header_str, "\r\n")) != RT_NULL; )
            {
                header_line_length = header_ptr + rt_strlen("\r\n") - header_str;
                webclient_header_fields_add(session, "%.*s", header_line_length, header_str);
                header_str += header_line_length;
            }
        }

        if (webclient_get(session, URI) != 200)
        {
            rc = -WEBCLIENT_ERROR;
            goto __exit;
        }

        totle_length = webclient_response(session, response);
        if (totle_length <= 0)
        {
            rc = -WEBCLIENT_ERROR;
            goto __exit;
        }
    }
    else
    {
        /* send post request */
        session = webclient_session_create(WEBCLIENT_HEADER_BUFSZ);
        if (session == RT_NULL)
        {
            rc = -WEBCLIENT_NOMEM;
            goto __exit;
        }

        if (header != RT_NULL)
        {
            char *header_str, *header_ptr;
            int header_line_length;

            for(header_str = (char *)header; (header_ptr = rt_strstr(header_str, "\r\n")) != RT_NULL; )
            {
                header_line_length = header_ptr + rt_strlen("\r\n") - header_str;
                webclient_header_fields_add(session, "%.*s", header_line_length, header_str);
                header_str += header_line_length;
            }
        }

        if (rt_strstr(session->header->buffer, "Content-Length") == RT_NULL)
            webclient_header_fields_add(session, "Content-Length: %d\r\n", rt_strlen(post_data));

        if (rt_strstr(session->header->buffer, "Content-Type") == RT_NULL)
            webclient_header_fields_add(session, "Content-Type: application/octet-stream\r\n");

        if (webclient_post(session, URI, post_data) != 200)
        {
            rc = -WEBCLIENT_ERROR;
            goto __exit;
        }

        totle_length = webclient_response(session, response);
        if (totle_length <= 0)
        {
            rc = -WEBCLIENT_ERROR;
            goto __exit;
        }
    }

__exit:
    if (session)
    {
        webclient_close(session);
        session = RT_NULL;
    }

    if (rc < 0)
        return rc;

    return totle_length;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117

函数webclient_request 有四个参数,分别是请求资源的 URL、首部字段指针 *header、要发送给服务器的POST 请求报文的报文主体数据指针 *post_data、接收到的服务器响应报文的报文主体数据缓冲区地址 *response(也即请求到的资源数据的存储地址),客户端采用GET 还是POST 请求方法发送请求报文,取决于第三个参数是否为空指针。

请求报文中要设置哪些首部字段可以使用接口函数webclient_header_fields_add() 添加相应的字段名称和字段值, webclient 组件也为我们提供了几个默认字段:请求行、Host 字段、User-Agent 字段、空行等,如果我们不设置任何首部字段,将只使用这几个默认首部字段构造请求报文。

WebClient 组件属于应用层HTTP 协议,通信依赖于下层的TCP 协议,因此WebClient 向服务器请求资源的过程,底层是由Socket API 实现的。上层webclient_request() 接口函数到底层Socket API 的调用关系如下图所示:

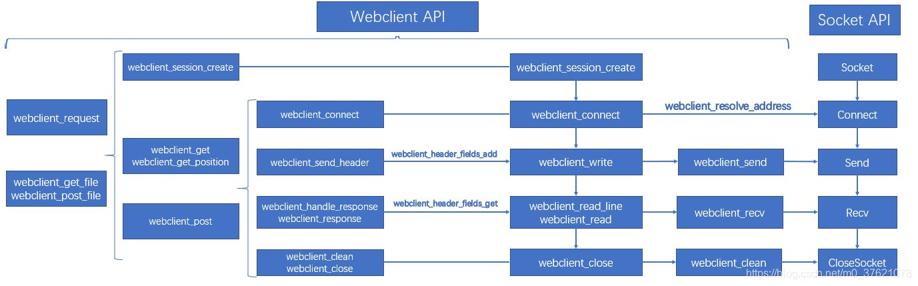

WebClient API 调用关系
上面只展示了HTTP 协议的接口函数调用关系,由于本文没有使用mbedtls 组件,就没有将mbedtls 的接口函数放到上图中,即便使用mbedtls 组件,调用逻辑也跟上面类似。了解了HTTP 协议后,上图的中间函数理解起来并不难,限于篇幅这里就不再一一介绍了。

Http_ota_downloader 实现过程跟上图中的webclient_get_file 函数实现过程类似,二者的区别是前者通过HTTP 协议将文件下载到FAL 存储分区,后者通过HTTP 协议将文件下载到文件系统中(需要先在一个Block 设备上创建文件系统)。webclient_get_file 函数的实现过程跟前面介绍的webclient_request 函数实现过程类似,由于主要下载文件,相比webclient_request 函数更简单些,只需要两个参数,为方便下文介绍Http_ota_downloader 的实现过程,这里给出webclient_get_file 函数的实现代码以供对比(限于篇幅,删除了部分代码):

// projects\stm32l475_ota_sample\packages\webclient-v2.1.2\src\webclient_file.c
/**
 * send GET request and store response data into the file.
 *
 * @param URI input server address
 * @param filename store response date to filename
 *
 * @return <0: GET request failed
 *         =0: success
 */
int webclient_get_file(const char* URI, const char* filename)
{
    int fd = -1, rc = WEBCLIENT_OK;
    size_t offset;
    int length, total_length = 0;
    unsigned char *ptr = RT_NULL;
    struct webclient_session* session = RT_NULL;
    int resp_status = 0;

    session = webclient_session_create(WEBCLIENT_HEADER_BUFSZ);
    if(session == RT_NULL)
    ......
    if ((resp_status = webclient_get(session, URI)) != 200)
    ......
    fd = open(filename, O_WRONLY | O_CREAT | O_TRUNC, 0);
    if (fd < 0)
    ......
    ptr = (unsigned char *) web_malloc(WEBCLIENT_RESPONSE_BUFSZ);
    if (ptr == RT_NULL)
    ......
    if (session->content_length < 0)
    {
        while (1)
        {
            length = webclient_read(session, ptr, WEBCLIENT_RESPONSE_BUFSZ);
            if (length > 0)
            {
                write(fd, ptr, length);
                total_length += length;
                LOG_RAW(">");
            }
            else
                break;
        }
    }
    else
    {
        for (offset = 0; offset < (size_t) session->content_length;)
        {
            length = webclient_read(session, ptr,
                    session->content_length - offset > WEBCLIENT_RESPONSE_BUFSZ ?
                            WEBCLIENT_RESPONSE_BUFSZ : session->content_length - offset);

            if (length > 0)
            {
                write(fd, ptr, length);
                total_length += length;
                LOG_RAW(">");
            }
            else
                break;

            offset += length;
        }
    }

__exit:
    if (fd >= 0)
        close(fd);

    if (session != RT_NULL)
        webclient_close(session);

    if (ptr != RT_NULL)
        web_free(ptr);

    return rc;
}

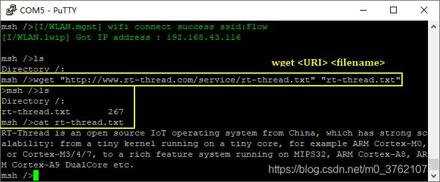

int wget(int argc, char** argv)
{
    if (argc != 3)
    {
        rt_kprintf("Please using: wget  \n");
        return -1;
    }
    webclient_get_file(argv[1], argv[2]);
    return 0;
}
MSH_CMD_EXPORT(wget, Get file by URI: wget <URI> <filename>.);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90

Webclient 组件还为webclient_get_file 函数导出了一个MSH 命令,我们在工程中添加webclient 组件后,可以待网络连接成功后,使用wget 命令从某个URL 下载一个文件到本地filesystem 分区(本文基于前一篇博文的工程:AP6181(BCM43362) WiFi模块驱动移植,在该工程中已经为filesystem 分区创建了一个elmfat 文件系统),如果能顺利从远端服务器下载一个文件到本地,并且该文件是可以正常访问的,说明webclient 组件的添加和配置没有问题。
wget 示例结果

  • HTTP_ota_downloader 实现原理

HTTP_ota_downloader 组件的核心就是 http_ota_fw_download 函数,前面也说了该函数的实现过程与webclient_get_file 函数类似,二者最大的不同就是访问Flash 存储分区的方式不同,前面已经展示了webclient_get_file 函数的实现代码,下面展示http_ota_fw_download 函数的实现代码如下:

// projects\stm32l475_ota_sample\packages\ota_downloader-v1.0.0\src\http_ota.c

#define HTTP_OTA_URL              PKG_HTTP_OTA_URL

static int http_ota_fw_download(const char* uri)
{
    int ret = 0, resp_status;
    int file_size = 0, length, total_length = 0;
    rt_uint8_t *buffer_read = RT_NULL;
    struct webclient_session* session = RT_NULL;
    const struct fal_partition * dl_part = RT_NULL;

    /* create webclient session and set header response size */
    session = webclient_session_create(GET_HEADER_BUFSZ);
    if (!session)
    ......
    /* send GET request by default header */
    if ((resp_status = webclient_get(session, uri)) != 200)
    ......
    file_size = webclient_content_length_get(session);
    rt_kprintf("http file_size:%d\n",file_size);
    if (file_size <= 0)
    ......
    /* Get download partition information and erase download partition data */
    if ((dl_part = fal_partition_find("download")) == RT_NULL)
    {
        LOG_E("Firmware download failed! Partition (%s) find error!", "download");
        ret = -RT_ERROR;
        goto __exit;
    }

    if (fal_partition_erase(dl_part, 0, file_size) < 0)
    {
        LOG_E("Firmware download failed! Partition (%s) erase error!", dl_part->name);
        ret = -RT_ERROR;
        goto __exit;
    }

    buffer_read = web_malloc(HTTP_OTA_BUFF_LEN);
    if (buffer_read == RT_NULL)
    ......
    memset(buffer_read, 0x00, HTTP_OTA_BUFF_LEN);
    LOG_I("OTA file size is (%d)", file_size);

    do
    {
        length = webclient_read(session, buffer_read, file_size - total_length > HTTP_OTA_BUFF_LEN ?
                            HTTP_OTA_BUFF_LEN : file_size - total_length);
        if (length > 0)
        {
            /* Write the data to the corresponding partition address */
            if (fal_partition_write(dl_part, total_length, buffer_read, length) < 0)
            {
                LOG_E("Firmware download failed! Partition (%s) write data error!", dl_part->name);
                ret = -RT_ERROR;
                goto __exit;
            }
            total_length += length;

            print_progress(total_length, file_size);
        }
        else
        {
            LOG_E("Exit: server return err (%d)!", length);
            ret = -RT_ERROR;
            goto __exit;
        }

    } while(total_length != file_size);

    ret = RT_EOK;

    if (total_length == file_size)
    {
        if (session != RT_NULL)
            webclient_close(session);
        if (buffer_read != RT_NULL)
            web_free(buffer_read);

        LOG_I("Download firmware to flash success.");
        LOG_I("System now will restart...");

        rt_thread_delay(rt_tick_from_millisecond(5));

        /* Reset the device, Start new firmware */
        extern void rt_hw_cpu_reset(void);
        rt_hw_cpu_reset();
    }

__exit:
    if (session != RT_NULL)
        webclient_close(session);
    if (buffer_read != RT_NULL)
        web_free(buffer_read);

    return ret;
}

void http_ota(uint8_t argc, char **argv)
{
    if (argc < 2)
    {
        rt_kprintf("using uri: " HTTP_OTA_URL "\n");
        http_ota_fw_download(HTTP_OTA_URL);
    }
    else
        http_ota_fw_download(argv[1]);
}
MSH_CMD_EXPORT(http_ota, Use HTTP to download the firmware);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109

对比http_ota_fw_download 函数与webclient_get_file 函数的实现代码也可以看出其中的相似性,调用webclient 组件接口函数的过程基本一致,http_ota_fw_download 函数直接将下载的固件升级文件存储到FAL 的download 分区,不需要为该分区创建一个文件系统,相当于这个分区对客户是隐藏的,既节省了文件系统管理的开销,又能防止存储在download 分区中的固件被用户破坏。

需要注意的一点是,在往download 分区写入数据前,需要先将其擦除,也即将该存储分区的所有位都写为1,因为Flash 编程原理都是只能将1写为0,而不能将0写成1。http_ota_fw_download 函数为了让用户能直观感受到下载进度,还通过print_progress 函数增加了打印下载进度的功能。

当文件下载完成后,http_ota_fw_download 函数会在最后调用rt_hw_cpu_reset 函数让MCU 重启复位,开始执行bootloader 代码,bootloader 检查download 分区内有固件升级文件,且校验通过后,会将download 分区内的固件代码搬移到app 分区,完成固件版本升级,最后再跳转到app 分区执行更新后的Application 代码。

Ota_downloader 组件也为http_ota_fw_download 函数导出了一个MSH 命令,我们可以使用http_ota 命令完成从远端服务器下载固件升级文件到本地FAL download 分区的任务。在启用ota_downloader 组件时可以设置一个默认的URL(固件升级文件所在远端托管服务器的URL),如果想换个下载源URL,只需要使用http_ota ,也即在命令后加一个URL 参数即可。

三、Bootloader OTA示例

到这里Bootloader 代码已经准备好了,OTA Downloader 模块也已经添加进Application 了,可以继续第一部分介绍的OTA 固件远端升级方案了吗?再回顾下博文:ARM 代码烧录方案与原理详解中介绍的IAP 烧录方案,由于Application 代码前面要为Bootloader 代码预留存储空间,也即Application 代码存储在Main Flash memory 区间起始位置向后偏移一段距离处,需要重新设置中断向量表偏移地址,也即重新设置 VTOR 寄存器的值,同时修改Application 工程的ROM 区间地址参数。

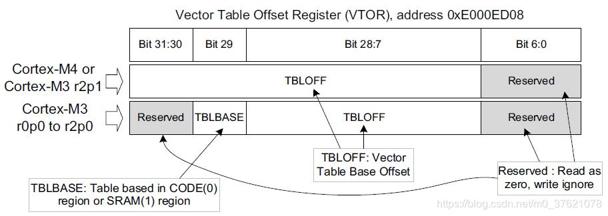

本文为bootloader 分配了64KB 的存储空间,app 分区的起始地址为0x0801 0000,区间大小为448KB(也即0x70000 字节)。首先我们需要将Application 工程的中断向量表映射到app 分区起始位置也即0x0801 0000 处,该任务可以通过设置VTOR 中断向量表偏移寄存器完成,VTOR 寄存器的结构如下图示:
VTOR寄存器结构
从上图可知,Cortex-M4 的VTOR 寄存器bit31:7 有效,我们可以定义一个VTOR 掩码NVIC_VTOR_MASK,将有效位置1,无效位置0,得到掩码NVIC_VTOR_MASK值为0xFFFFFF80。我们再将要设置的目标偏移地址0x0801 0000 与该掩码进行位与运算,即可得到VTOR 寄存器的值。设置VTOR 寄存器的代码如下:

// projects\stm32l475_ota_sample\applications\main.c

/* 将中断向量表起始地址重新设置为 app 分区的起始地址 */
static int ota_app_vtor_reconfig(void)
{
    #define NVIC_VTOR_MASK   0xFFFFFF80
    #define RT_APP_PART_ADDR 0x08010000
    /* 根据应用设置向量表 */
    SCB->VTOR = RT_APP_PART_ADDR & NVIC_VTOR_MASK;

    return 0;
}
INIT_BOARD_EXPORT(ota_app_vtor_reconfig);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13

重新设置VTOR 寄存器的函数ota_app_vtor_reconfig 被自动初始化组件调用,INIT_BOARD_EXPORT 说明该函数是最早被初始化的,此时调度器还未启动。重新设置中断向量表后,系统开始启动并进入main 函数,按照正确的中断向量表响应系统异常与中断服务。

前一篇博文中主要介绍WIFI 模块的移植和使用,main 函数设计的较复杂,本文中对其简化,只对WIFI 模块进行必要的初始化配置,连接WIFI 的操作交由用户通过“wifi join [SSID] [PASSWORD]”命令完成,这里配置了WIFI 自动连接功能,已经连接过的WIFI 在MCU 重启后会自动连接。

既然本工程主要为了验证版本升级,我们定义一个软件版本APP_VERSION,在main 函数中打印当前的软件版本,后续升级版本时,我们同步更新版本号,就可以通过当前软件版本号来判断是否升级成功了,添加打印当前软件版本信息后的main 函数代码如下:

// projects\stm32l475_ota_sample\applications\main.c

#define APP_VERSION  "1.0.0"

int main(void)
{
    /* 初始化 wlan 自动连接配置 */
    wlan_autoconnect_init();
    /* 使能 wlan 自动连接功能 */
    rt_wlan_config_autoreconnect(RT_TRUE);

    /* 打印当前软件版本信息 */
    LOG_I("The current version of APP firmware is %s\n", APP_VERSION);

    return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

修改完中断向量表偏移地址,还需要修改Application 工程ROM 的地址参数,包括board.h 和linker_scripts 文件中的地址参数配置,本文使用的IDE 工具为Keil MDK,对应的linker_scripts 文件是link.sct,这两个文件修改ROM 地址参数如下:

// projects\stm32l475_ota_sample\board\board.h
......
#define STM32_FLASH_START_ADRESS       ((uint32_t)0x08010000)
#define STM32_FLASH_SIZE               (448 * 1024)
#define STM32_FLASH_END_ADDRESS        ((uint32_t)(STM32_FLASH_START_ADRESS + STM32_FLASH_SIZE))
......

// projects\stm32l475_ota_sample\board\linker_scripts\link.sct

LR_IROM1 0x08010000 0x00070000  {    ; load region size_region
  ER_IROM1 0x08010000 0x00070000  {  ; load address = execution address
  ......
  }
  ......
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15

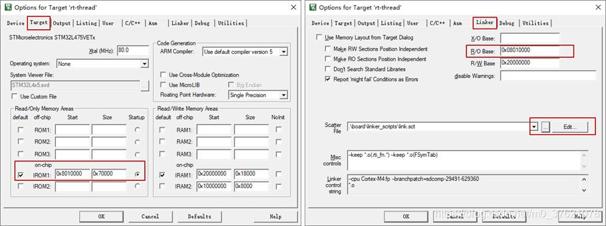

修改完board.h 和link.sct 文件中的ROM 参数配置,当然也需要修改Keil MDK Options 中对应的ROM 参数配置,我们可以在模板文件template.uvprojx 中按下图所示修改ROM 参数配置,以后通过scons --target=mdk 命令重新生成工程时就不需要再次修改ROM 参数了。
Keil MDK 修改ROM 地址参数配置
到这里Application 工程就准备好了,我们在env 环境中执行scons --target=mdk5 命令生成MDK 工程,打开工程文件project.uvprojx 编译无报错,将代码烧录到Pandora 开发板中。本文第一部分已经将bootloader.bin 文件通过“STM32 ST-LINK Utility” 工具烧录到Pandora 开发板中了,由于Application 工程(也即本文中的stm32l475_ota_sample 工程)已经重新配置了ROM 起始地址与区间大小参数,通过Keil MDK 工具正好将Application 工程代码烧录到app 分区(也即Main Flash memory 区间中bootloader 代码后面)。Bootloader 与application 代码烧录后,Pandora 开发板bootloader 和application 的启动界面分别如下:

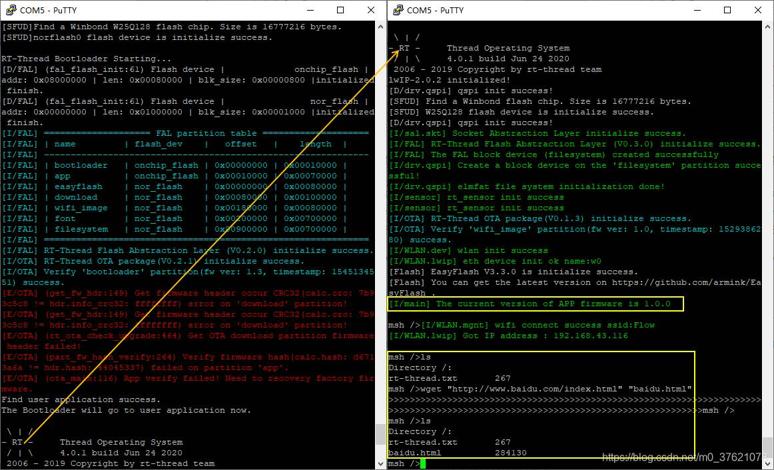

stm32l475_ota_sample 工程执行结果
Pandora 开发板easyflash 分区已存储WIFI 热点参数,自动连接WIFI 生效,使用第二部分介绍的wget 命令下载百度首页到本地文件系统成功,说明本工程新增的webclient 组件工作正常。

下面开始按照第一部分介绍的OTA 固件远端升级方案继续进行,首先是使用rt_ota_packaging_tool 打包生成固件更新文件,将工程中的APP_VERSION 宏定义修改为“2.0.0”,使用Keil MDK 重新编译工程,生成bin格式的工程文件rtthread.bin。使用rt_ota_packaging_tool 工具将文件rtthread.bin 打包为文件rtthread.rbl,rt_ota_packaging_tool 工具的配置界面如下:
OTA 固件打包配置参数
选择Keil MDK 编译生成的工程文件rtthread.bin,配置压缩算法、加密算法、加密密钥、加密初始化向量IV、固件分区名、固件版本等参数即可打包为bootloader 可解析的升级文件rtthread.rbl(默认与文件rtthread.bin 在相同目录下)。本文以升级application 代码作为示例,所以固件分区名填写app 分区,该bootloader 也支持升级其它分区的代码,比如升级WIFI 模块的固件wifi_image.rbl 时固件分区名填写wifi_image 分区即可。

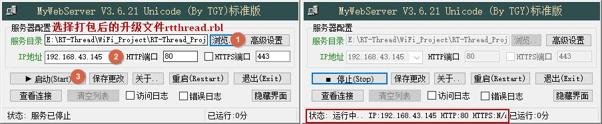

接下来将生成的固件更新文件rtthread.rbl 上传到托管服务器,本文使用MyWebServer工具作为托管服务器,执行MyWebServer.exe程序,在服务目录项选择生成的固件更新文件rtthread.rbl,配置IP 地址为你使用的PC 的IP地址(可通过ipconfig /all命令查看),HTTP 端口号为80,启动Start 运行MyWebServer托管服务器:
将升级文件托管到MyWebServer 服务器

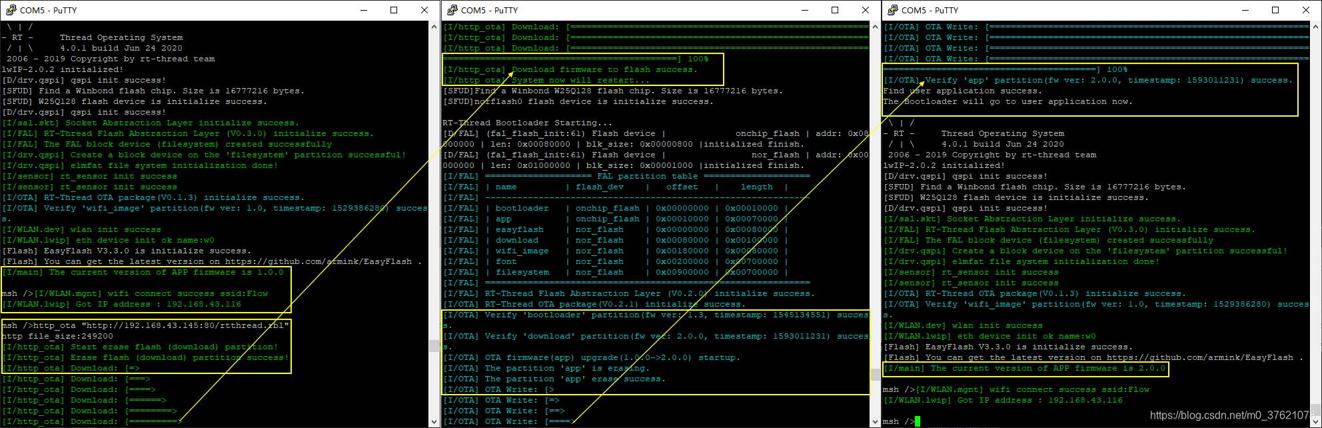

在finsh 控制台执行命令http_ota "http://192.168.43.145:80/rtthread.rbl"即可启动Application 工程中的OTA_Downloader 模块,开始从托管服务器(也即上面启动的MyWebServer服务器)下载固件升级文件rtthread.rbl到download 分区,下载完成后MCU 重启复位开始执行bootloader 程序。Bootloader 程序对本地Download 分区内的OTA 固件升级文件rtthread.rbl 进行解密、解压缩、校验等操作,如果校验通过则将新版本固件代码搬运到app 分区,代码搬运完成后跳转到新版本的application 代码开始执行,整个过程如下图所示:
OTA 升级执行结果
执行http_ota命令前的软件版本号为“1.0.0”,执行http_ota命令并完成固件升级后,finsh 显示的软件版本号为“2.0.0”,说明已成功完成OTA 固件升级过程。

本示例工程源码下载地址:https://github.com/StreamAI/RT-Thread_Projects/tree/master/projects/stm32l475_ota_sample。

更多文章:

  • 《RT-Thread Sample Project Source Code Based on STM32L475》
  • 《ARM 代码烧录方案与原理详解 — SWD/JTAG + Bootloader + OTA》
  • 《Web技术(二):图解HTTP + HTTPS + HSTS》
  • 《IOT-OS之RT-Thread(十八)— 如何使用MQTT 协议实现OneNET 远程监控?》
  • 《IOT-OS之RT-Thread(十六)— WLAN管理框架 + AP6181(BCM43362) WiFi模块》
注:本文转载自blog.csdn.net的流云IoT的文章"https://blog.csdn.net/m0_37621078/article/details/105442358"。版权归原作者所有,此博客不拥有其著作权,亦不承担相应法律责任。如有侵权,请联系我们删除。
复制链接
复制链接
相关推荐
发表评论
登录后才能发表评论和回复 注册

/ 登录

评论记录:

未查询到任何数据!
回复评论:

分类栏目

后端 (14832) 前端 (14280) 移动开发 (3760) 编程语言 (3851) Java (3904) Python (3298) 人工智能 (10119) AIGC (2810) 大数据 (3499) 数据库 (3945) 数据结构与算法 (3757) 音视频 (2669) 云原生 (3145) 云平台 (2965) 前沿技术 (2993) 开源 (2160) 小程序 (2860) 运维 (2533) 服务器 (2698) 操作系统 (2325) 硬件开发 (2492) 嵌入式 (2955) 微软技术 (2769) 软件工程 (2056) 测试 (2865) 网络空间安全 (2948) 网络与通信 (2797) 用户体验设计 (2592) 学习和成长 (2593) 搜索 (2744) 开发工具 (7108) 游戏 (2829) HarmonyOS (2935) 区块链 (2782) 数学 (3112) 3C硬件 (2759) 资讯 (2909) Android (4709) iOS (1850) 代码人生 (3043) 阅读 (2841)

热门文章

101
推荐
关于我们 隐私政策 免责声明 联系我们
Copyright © 2020-2025 蚁人论坛 (iYenn.com) All Rights Reserved.
Scroll to Top
