代码调试跟踪与优化（三）--- 如何调试Fault 异常？

文章目录

我们在开发嵌入式代码时，经常会遇到处理器无法启动或系统停止响应的情况，引起这种症状的原因可能有很多，其中一些可能是硬件问题（比如供电、时钟等），更常见的是处理器触发了Fault 异常，并停留在Fault 异常处理程序内循环（默认情况下，Fault handler 在启动代码中定义为死循环），我们如何分析产生Fault 异常的原因呢？

一、产生Fault 异常的可能原因？

1.1 Fault 异常类别

为了方便我们分析程序产生Fault 的原因，ARM Cortex-M 提供了系统异常处理机制，当Fault 发生时会执行相应的Fault 异常处理程序，我们可以在Fault 异常处理程序中尝试定位或解决相应的Fault 异常。

Cortex-M 提供了哪些Fault 异常类型呢？我们可以从中断向量表中获知（参见博文：中断向量表）：

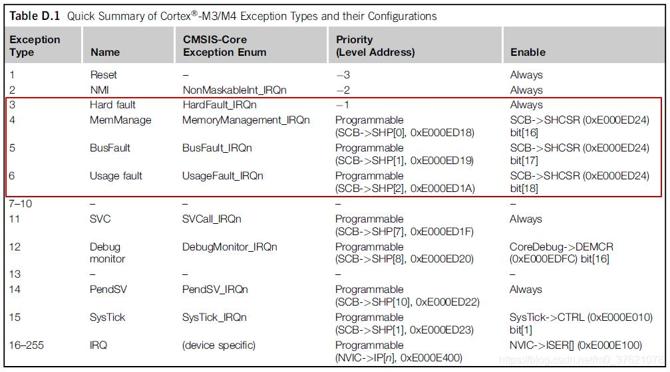

Cortex-M 系统异常类型
从上表可知，Cortex-M 的Fault 异常主要分为四类（Debug monitor 异常用于前篇博文谈到的两种调试模式中调试监视器模式，也即当发生调试事件时，系统不暂停而是去执行DebugMonitor_Handler 程序）：

  • MemManage fault：存储器管理故障，主要由违反MPU 定义的访问规则引起的，比如试图访问不被允许的存储区域、从不允许访问的存储区域取指令或读写数据等；
  • BusFault：总线访问故障，主要由内存访问期间从处理器总线接口接收到的错误响应触发，比如处理器尝试访问无效的内存位置、设备尚未准备好接收数据传输等；
  • Usage fault：用法错误，主要由错误的处理器操作引起的，比如执行未定义的指令、无效的异常返回码EXC_RETURN、未对齐的内存访问、执行除零操作等；
  • Hard fault：硬故障（固定优先级为 -1，即它比除 NMI 以外的所有其它中断或异常具有更高的优先级），可能由MemManage fault、BusFault、Usage fault上访而来（若这些fault 未启用，则会强制进入Hard fault 异常处理程序），也可能因取中断向量失败触发。

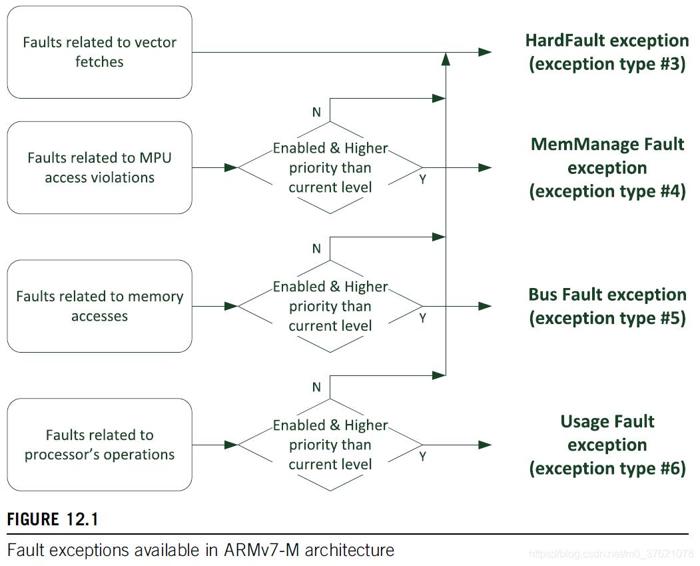

Cortex-M 架构可用的Fault 异常类型
Cortex-M 处理器是如何检测到系统出现Fault 异常的呢？当处理器进入Fault 异常处理程序后，我们如何判断系统是因为什么原因、在哪个地方引起的Fault 异常呢？

1.2 Fault 状态寄存器

嵌入式处理器的执行状态一般都是通过相应的寄存器展示的，Cortex-M 为了支持Fault 异常处理机制，也提供了一些状态寄存器及地址寄存器，状态寄存器的每一位表示一种Fault 异常原因，地址寄存器则提供发生Fault 的存储地址：

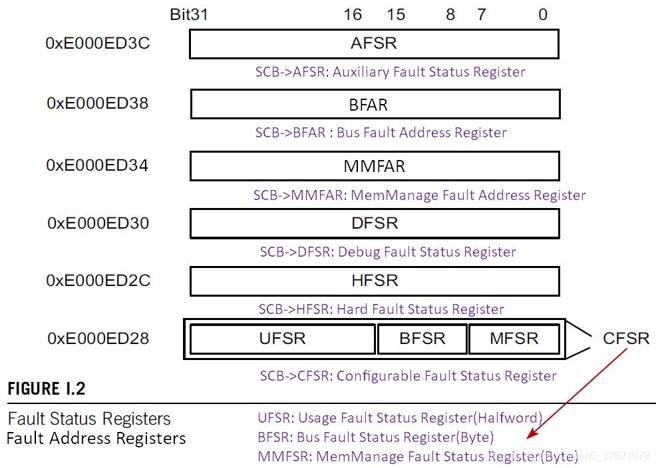

Fault 状态及地址寄存器
Fault 状态寄存器表示的故障原因如下（方括号内数字表示相应寄存器的第几位，未列出的位为保留位，暂没有使用）：

// MMFSR: MemManage Fault Status Register (lowest byte in SCB->CFSR)
[7] MMARVALID	- 如果为1，则表示MMFAR寄存器存储的MemManageFault寻址值有效。
[5] MLSPERR		- 如果为1，则表示惰性保存浮点状态时发生错误。
[4] MSTKERR		- 如果为1，则表示在中断或异常入栈时企图访问不被允许的区域。
[3] MUNSTKERR	- 如果为1，则表示在中断或异常出栈时企图访问不被允许的区域。
[1] DACCVIOL	- 如果为1，则表示企图从不允许访问的区域读、写数据。
[0] IACCVIOL	- 如果为1，则表示企图从不允许访问的区域取指令。

// MMFAR: MemManage Fault Address Register (0xE000ED34, SCB->MMFAR)
[31:0] ADDRESS	- 当MMARVALID 的值为1时，MMFAR 记录在访问哪个地址时发生了MemManage Fault。

// BFSR: Bus Fault Status Register (2nd byte in SCB->CFSR)
[15] BFARVALID		- 如果为1，则表示BFAR寄存器存储的BusFault 寻址值有效。
[13] LSPERR			- 如果为1，则表示惰性保存浮点状态时发生错误。
[12] STKERR			- 如果为1，则表示入栈时发生错误。
[11] UNSTKERR		- 如果为1，则表示出栈时发生错误。
[10] IMPRECISERR	- 如果为1，则表示不精确的数据总线错误。
[9] PRECISERR		- 如果为1，则表示精确的数据总线错误。
[8] IBUSERR			- 如果为1，则表示指令提取错误。

// BFAR: Bus Fault Address Register (0xE000ED38, SCB->BFAR)
[31:0] ADDRESS	- 当BFARVALID的值为1时，BFAR 记录在访问哪个地址时发生了Bus Fault。

// UFSR: Usage Fault Status Register (Upper half-word in SCB->CFSR)
[25] DIVBYZERO	- 如果为1，则表示企图执行除 0 操作。
[24] UNALIGNED	- 如果为1，则表示企图执行非对齐访问。
[19] NOCP		- 如果为1，则表示企图执行不受支持的协处理器指令。
[18] INVPC		- 如果为1，则表示将非法或无效的EXC_RETURN值加载到PC。
[17] INVSTATE	- 如果为1，则表示试图切换到 ARM 状态。
[16] UNDEFINSTR	- 如果为1，则表示企图执行未定义指令。

// HFSR: Hard Fault Status Register (0xE000ED2C ,SCB->HFSR)
[31] DEBUGEVT	- 如果为1，则表示发生了一个调试事件。
[30] FORCED		- 如果为1，则表示该Hard Fault 是由MemManage Fault、Bus Fault 或Usage Fault 引起的。
[1] VECTTBL		- 如果为1，则表示取中断向量时出错。

// DFSR: Debug Fault Status Register (0xE000ED30 ,SCB->DFSR)
[4] EXTERNAL	- 如果为1，则表示因外部调试请求触发了调试事件。
[3] VCATCH		- 如果为1，则表示因发生向量捕获触发了调试事件。
[2] DWTTRAP		- 如果为1，则表示因数据监测点匹配触发了调试事件。
[1] BKPT		- 如果为1，则表示因执行BKPT 指令触发了调试事件。
[0] HALTED		- 如果为1，则表示调试器请求处理器进入暂停模式。

// AFSR: Auxiliary Fault Status Register (0xE000ED3C, SCB->AFSR)
[31:0] Implementation Defined	- 允许芯片设计人员添加自己的故障状态信息。

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45

了解了各类Fault 状态寄存器每一位指示的fault 原因，我们就可以在程序进入fault 异常处理程序后，通过查看上述Fault 状态寄存器哪一位被置为 1 了，了解到产生fault 的可能原因。我们如何定位产生fault 的具体代码呢？

1.3 Fault 异常初始化配置

在回答这个问题前，我们还有个问题，这些fault 寄存器及其异常处理程序在使用前需要怎么初始化呢？

我们在使用中断或异常之前，通常需要先为其配置优先级并使能中断，处理器才会处理并响应对应的中断信号，前面介绍的四种 fault 异常只有Hard Fault 是固定优先级-1，默认开启，其余三种都是默认未开启状态。如果我们想让MemManage Fault、Bus Fault、Usage Fault、Debug Fault 异常处理程序可以正常响应，需要先为其配置优先级并使能对应的异常，配置方法如下（如果上述异常未配置或未开启，处理器也会上访为Hard Fault，去执行Hard Fault Handler）：

#define SCB_BASE            0xE000ED00UL                    /*!< System Control Block Base Address */

/* Structure type to access the System Control Block (SCB). */
typedef struct
{
......
  __IOM uint32_t CCR;                    /*!< Offset: 0x014 (R/W)  Configuration Control Register */
  __IOM uint8_t  SHP[12U];               /*!< Offset: 0x018 (R/W)  System Handlers Priority Registers (4-7, 8-11, 12-15) */
  __IOM uint32_t SHCSR;                  /*!< Offset: 0x024 (R/W)  System Handler Control and State Register */
  __IOM uint32_t CFSR;                   /*!< Offset: 0x028 (R/W)  Configurable Fault Status Register */
  __IOM uint32_t HFSR;                   /*!< Offset: 0x02C (R/W)  HardFault Status Register */
  __IOM uint32_t DFSR;                   /*!< Offset: 0x030 (R/W)  Debug Fault Status Register */
  __IOM uint32_t MMFAR;                  /*!< Offset: 0x034 (R/W)  MemManage Fault Address Register */
  __IOM uint32_t BFAR;                   /*!< Offset: 0x038 (R/W)  BusFault Address Register */
  __IOM uint32_t AFSR;                   /*!< Offset: 0x03C (R/W)  Auxiliary Fault Status Register */
......
} SCB_Type;

/* Enable the MemManage Fault exception handler */
void MemManage_Handler(void);						// 实现MemManage Fault 异常处理函数
NVIC_SetPriority(MemoryManagement_IRQn, priority);	// 配置MemManage Fault 中断优先级，实际上配置的是SCB->SHP 寄存器
SCB->SHCSR |= SCB_SHCSR_MEMFAULTENA_Msk; 			// 使能MemManage Fault 中断或异常, 实际上设置SCB->SHCSR 的bit 16 为 1

/* Enable the Bus Fault exception handler */
void BusFault_Handler(void);						// 实现Bus Fault 异常处理函数
NVIC_SetPriority(BusFault_IRQn, priority);			// 配置Bus Fault 中断优先级，实际上配置的是SCB->SHP 寄存器
SCB->SHCSR |= SCB_SHCSR_BUSFAULTENA_Msk; 			// 使能Bus Fault 中断或异常, 实际上设置SCB->SHCSR 的bit 17 为 1

/* Enable the Usage fault exception handler */
void UsageFault_Handler(void);						// 实现Usage fault 异常处理函数
NVIC_SetPriority(UsageFault_IRQn, priority);		// 配置Usage fault 中断优先级，实际上配置的是SCB->SHP 寄存器
SCB->SHCSR |= SCB_SHCSR_USGFAULTENA_Msk; 			// 使能Usage fault 中断或异常, 实际上设置SCB->SHCSR 的bit 18 为 1

/* Hard Fault 异常默认开启，固定优先级 -1，根据需要实现HardFault_Handler */
void HardFault_Handler(void);						// 默认的HardFault_Handler 为死循环，根据需要实现对应的Hard Fault 异常处理函数

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35

还需要提醒一点的是，对于部分Usage fault 异常，比如DIVBYZERO 或UNALIGNED，Cortex-M 处理器默认是不捕获的，也即忽略该类型异常，如果想让处理器捕获相应的异常，也需要通过配置相应的寄存器实现，配置方法如下：

/* 设置处理器捕获除零操作错误 */
SCB->CCR |= SCB_CCR_DIV_0_TRP_Msk;				// 设置寄存器SCB->CCR 的bit 4 为 1，启用捕获除零故障

/* 设置处理器捕获非对齐访问错误 */
SCB->CCR |= SCB_CCR_UNALIGN_TRP_Msk;			// 设置寄存器SCB->CCR 的bit 3 为 1，启用捕获非对齐访问故障

  • 1
  • 2
  • 3
  • 4
  • 5

了解了如何初始化或配置Fault 中断或异常，再回头考虑如何分析定位Fault 异常呢？

二、如何分析Fault 异常？

在嵌入式软件开发过程中遇到Fault 异常的情况并不少见，大多数情况下，我们可以从fault 状态和地址寄存器得知处理器发生了哪种异常？可能是由什么原因导致的？接下来我们怎么分析定位产生fault 的具体代码呢？

从前篇博文ARM Debug and Trace可知，我们可以通过Debug Port 和Trace Port 获得处理器运行的调试信息和跟踪信息，借助这些调试跟踪信息，我们分析fault 可以有三个方向：

  • Call Stack Trace：处理器触发Fault 异常后，我们可以在fault 异常处理函数中设置断点，处理器触发fault 后暂停执行，我们可以查看CPU寄存器和fault 相关寄存器值。除此之外，还可以从SP 指针跟踪在发生fault 之前的堆栈寄存器值（主要是PC值和LR值），继续跟踪LR 值可以获得进入fault_handler 之前的函数调用链，再借助fault status 寄存器值通常可以快速定位到产生fault 的代码并解决该bug；
  • Event Trace：需要借助Trace Port(SWO 或Clocked Trace Port) 获得DWT与ITM 跟踪数据，了解到处理器内部事件发生的时序信息，从发生fault 事件的时间点往前追溯系统都发生了什么事件，再借助fault status 寄存器值通常可以快速定位是什么事件触发了fault 异常，从而使查找原因更容易；
  • Instruction Trace：需要借助Trace Port(SWO 或Clocked Trace Port) 获得ETM 跟踪数据，了解到处理器内部执行的指令序列，从进入fault handler 执行的指令往前追溯处理器在发生fault 之前都依次执行了什么指令，再借助fault status 寄存器值通常可以快速定位是那几条指令触发了fault 异常，从而使查找原因更容易。

对于相对简单的系统，我们通常只需要使用Call Stack Trace 即可快速定位产生fault 的代码。指令执行流或者事件触发比较复杂的系统，借助Event Trace 和Instruction Trace 可以帮我们更快分析fault 产生的原因，不过需要借助Trace Port 多占用几个引脚（本文仅介绍Call Stack Trace 分析方法）。

Cortex-M 默认MemManage Fault、Bus Fault、Usage Fault 未开启，仅Hard Fault 默认开启，如果没有启用前三种fault，处理器发生任何fault 都会进入HardFault_Handler。

HardFault_Handler 函数默认是死循环，我们在调试模式下执行到该函数内手动暂停，或者在该函数内添加断点，就可以查看发生Fault 时寄存器和内存的值，也可以从Fault status 寄存器值获知发生了哪种fault，以及产生该fault 的大概原因。

对于Keil MDK，进入调试界面后，我们可以通过点击菜单Peripherals–> Core Peripherals–> Fault Reports 即可查看fault 相关寄存器的值。
对于SEGGER Embedded Studio，进入调试界面后，可通过点击窗口Regisrers 1 --> Groups --> SCB，在SCB 寄存器组内查看fault 相关寄存器的值。

我们要跟踪Call Stack，首先要确定发生fault 时处理器正在使用哪个堆栈（MSP 还是PSP）？当Cortex-M 进入中断或异常处理程序后，寄存器LR 的值会更新为EXC_RETURN，我们可以通过EXC_RETURN 值判断当前正在使用MSP 还是PSP？

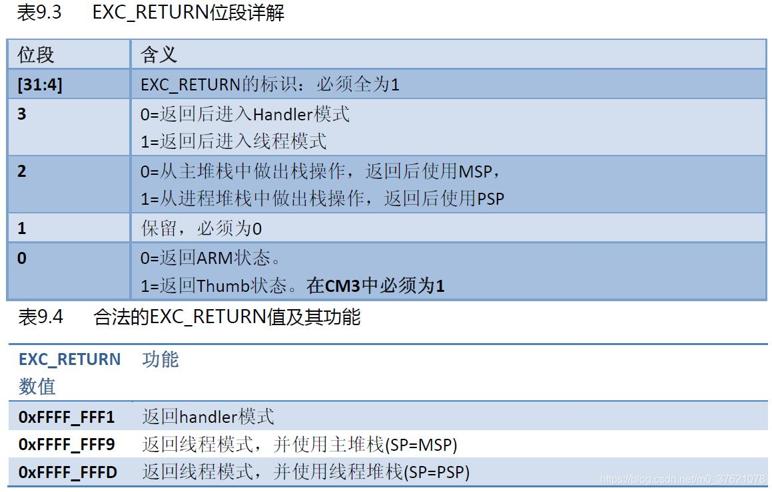

EXC_RETURN 位段解释
我们从EXC_RETURN 的bit 2 的值可以判断处理器当前使用的是MSP 还是PSP。然后在查找内存中SP 指针指向的位置，就可以获得进入HardFault_Handler 前的栈帧数据，按照寄存器入栈顺序，就可以获得每个寄存器的值，特别是PC 和LR 的值。

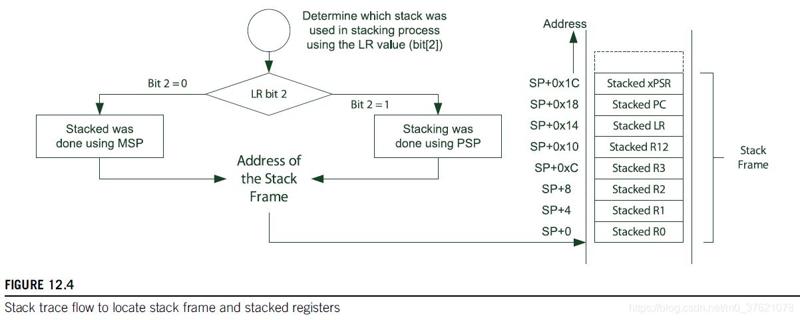

Call Stack Trace flow
我们从Stack Frame 中获取的PC 值即为进入HardFault_Handler 前执行的指令地址，可从反汇编代码窗口查看该地址对应的汇编指令和C语言指令是哪条？Stack Frame 中LR 的值则表示PC 指向指令所在函数的返回地址，或者借助IDE 或Ozone 中的Call Stack 信息，可以得知发生Fault 前的函数调用链，方便我们快速定位产生fault 的代码行。

这些文字描述不够直观，下文通过示例程序展示分析fault 的过程。

三、分析Fault 示例

3.1 如何借助IDE 或Ozone 分析fault？

本文依然使用前篇博文的示例工程.\nRF5_SDK_17.0.2_d674dde\examples\ble_peripheral\ble_app_uart，为了触发Fault 异常，我们在main 函数中添加点代码如下：

// .\nRF5_SDK_17.0.2_d674dde\examples\ble_peripheral\ble_app_uart\main.c
......
/**@brief Function for Fault exception test.
 */
static int fault_test(void)
{
    // Enable fault on divide-by-zero
    SCB->CCR   |= SCB_CCR_DIV_0_TRP_Msk;

    char txt[32] = "fault exception.";
    char pkg[32] = "fault";
    volatile int txtlen, pkglen, count;

    memset(pkg, 0, sizeof(pkg));
    txtlen = strlen(txt);
    pkglen = strlen(pkg);

    count = txtlen / pkglen;

    return count;
}

/**@brief Application main function.
 */
int main(void)
{
    bool erase_bonds;
    // Initialize log
    log_init();

    // Fault exception test
    fault_test();
    ......
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34

编译ble_app_uart 工程，SEGGER Embedded Studio 点击Debug–>Go 进入调试模式，点击continue execution，代码会执行到函数HardFault_Handler 内，该函数内部只有一条原地跳转命令"b ."，点击break 暂停执行。我们可以从右边registers 1 窗口的Groups 内开启SCB 寄存器组，查看跟fault 相关的寄存器值如下：

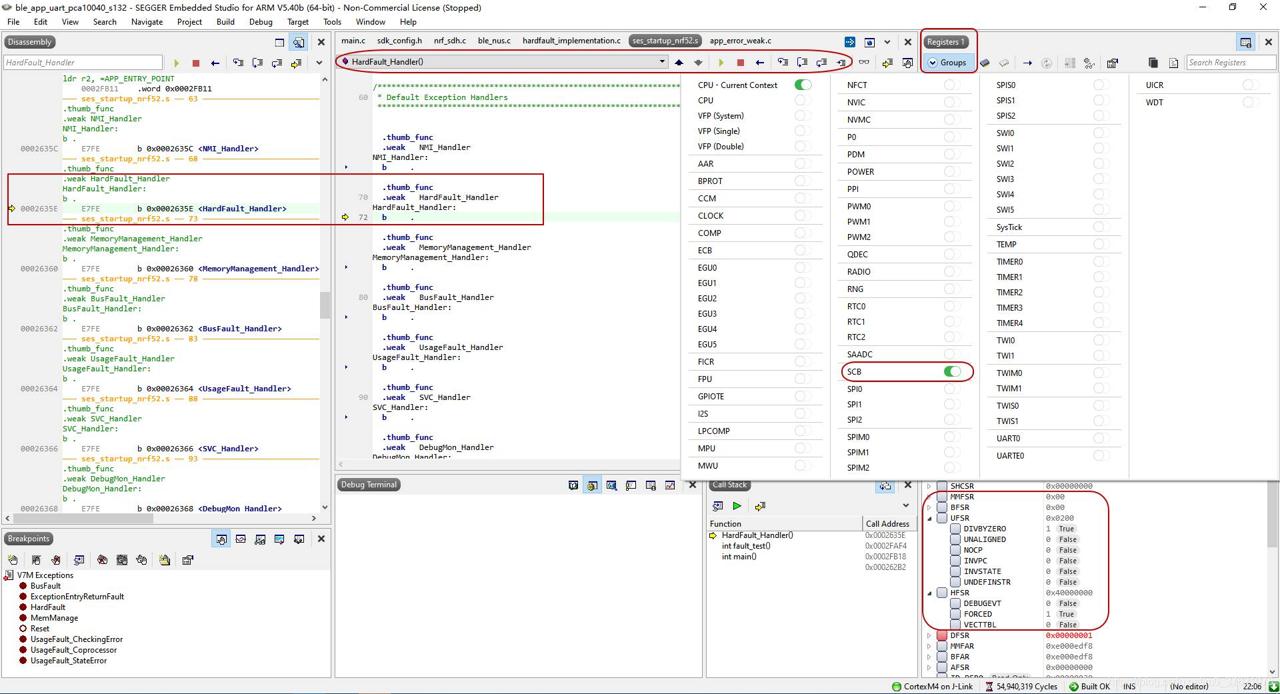

SEGGER Embedded Studio 查看fault 寄存器
从上图可以看出，fault 相关寄存器只有HFSR->FORCED 和UFSR->DIVBYZERO 值为 1，说明该fault 是由除零操作引起的。

再查看进入HardFault_Handler 前的栈帧数据，LR 的当前值为0xFFFFFFF9 说明使用的是MSP 栈指针。SEGGER Embedded Studio 提供了CPU-Current Context 和CPU 两个寄存器组，从CPU 寄存器组可以看到MSP和PSP 的值，CPU-Current Context 寄存器组则会自动判断并显示当前使用的实际值，我们获知MSP 值为0x2000FF70。

在memory 1 窗口内通过MSP 栈指针值查询对应的栈帧数据，根据寄存器固定的入栈顺序（栈从高地址向低地址增长），可以查得PC 值为0x0002FAF4。在Disassembly 窗口内通过PC 值查得对应的汇编指令为“sdiv r3, r2, r3”，对应到C 语言代码行“count = txtlen / pkglen;”。结合定位到的C 代码上下文和前面分析的引起fault 原因（除零操作），可以很容易分析出除数pkglen 为0。

现在的IDE 调试越来越方便了，我们可以点击按钮Up One Stack Frame直接查看前一个栈帧执行的汇编指令和C 代码行，比前面的方法方便很多（前一种方法便于我们了解分析fault 的步骤），而且还可以继续往前查看函数调用栈，获知发生fault 前的函数调用链，可以帮我们快速定位产生fault 的代码行。

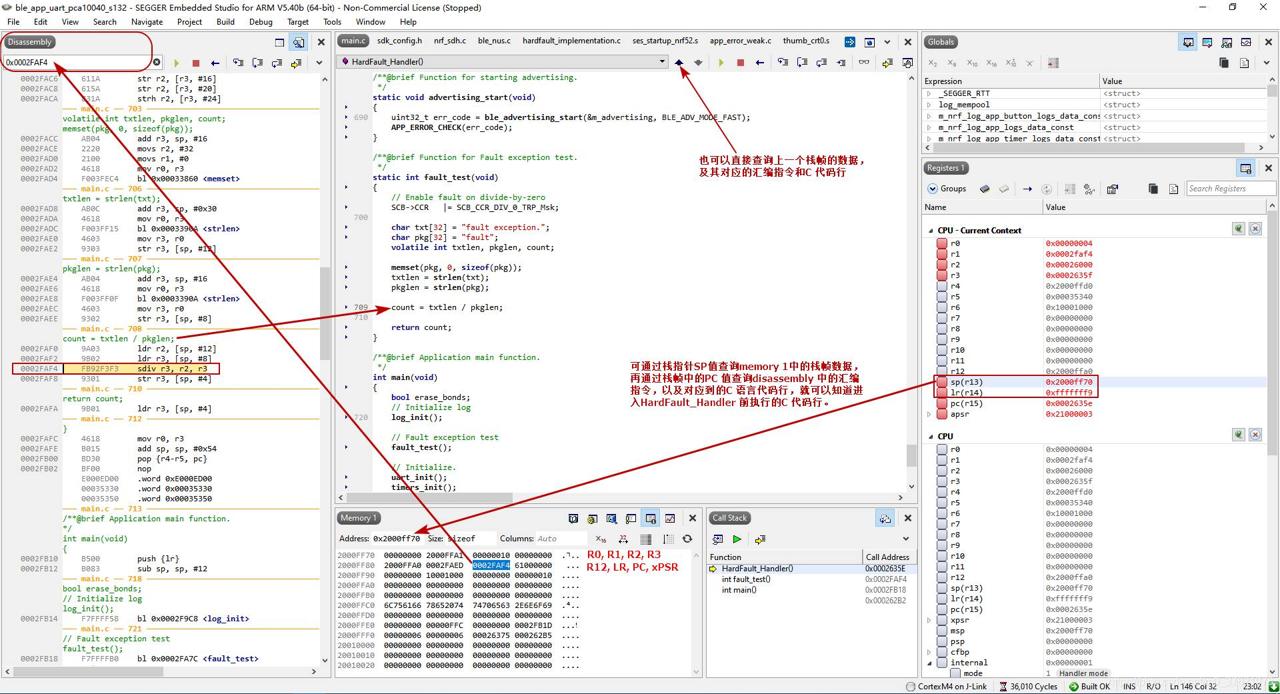

通过call stack trace 定位进入fault 之前执行的代码行
如果觉得SEGGER Embedded Studio 查询fault 相关寄存器的值比较麻烦，可以使用Ozone 调试工具。我们通过Debug-> Debug With Ozone 打开Ozone 调试软件，点击Download & Reset Program 按钮开始调试，系统会执行到main 函数起始位置暂停。我们继续点击Resume program execution，遇到fault exception 会自动弹出如下窗口：

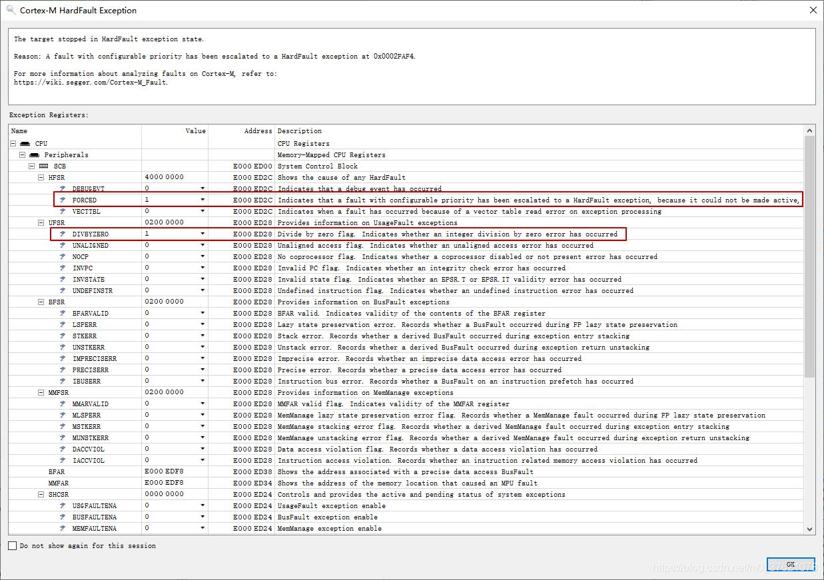

Cortex-M HardFault Exception
借助Ozone 分析fault exception 更方便些，遇到fault 自动弹出注释界面，fault 相关寄存器每一位表示什么意思也注释的很详细，不需要我们再去查手册了，能提高不少分析fault 的效率。

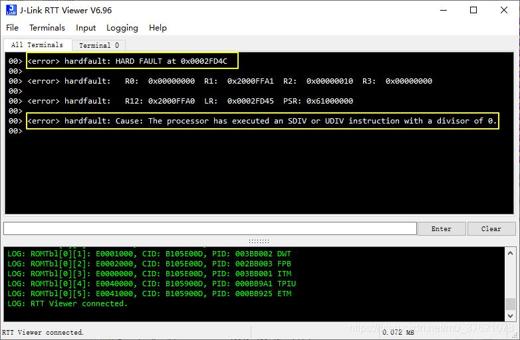

3.2 如何设计fault handlers 输出fault log？

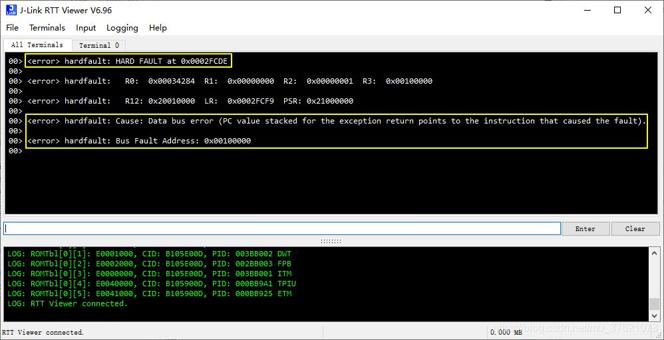

当我们开发的嵌入式代码运行出现bug，经常通过log 日志先判断产生bug 的软件模块或大概原因。对于fault 异常只是表现为系统停止运行，陷入到HardFault_Handler 的死循环中，并没有相关log 输出，不方便我们及时判断出是出现了fault exception。我们应该怎么设计fault handlers，让系统发生fault 时通过log 输出fault log 关键信息呢？

我们依然使用前面的示例工程，可以在Project Explorer 窗口看到源文件hardfault_implementation.c，从名字就可以看出该文件是实现fault handler 输出fault log 信息的。我们可以看到该文件的实现代码如下：

// .\nRF5_SDK_17.0.2_d674dde\components\libraries\hardfault\hardfault_implementation.c

#include "sdk_common.h"
#if NRF_MODULE_ENABLED(HARDFAULT_HANDLER)
#include "hardfault.h"
#include "nrf.h"
#include "compiler_abstraction.h"
#include "app_util_platform.h"
#ifdef SOFTDEVICE_PRESENT
#include "nrf_soc.h"
#endif
#define NRF_LOG_MODULE_NAME hardfault
#include "nrf_log.h"
#include "nrf_log_ctrl.h"
NRF_LOG_MODULE_REGISTER();


/*lint -save -e14 */
__WEAK void HardFault_process(HardFault_stack_t * p_stack)
{
    // Restart the system by default
    NVIC_SystemReset();
}
/*lint -restore */

void HardFault_c_handler(uint32_t * p_stack_address)
{
    NRF_LOG_FINAL_FLUSH();

#if (__CORTEX_M == 0x04)

#ifndef CFSR_MMARVALID
  #define CFSR_MMARVALID (1 << (0 + 7))
#endif

#ifndef CFSR_BFARVALID
  #define CFSR_BFARVALID (1 << (8 + 7))
#endif

    HardFault_stack_t * p_stack = (HardFault_stack_t *)p_stack_address;
    static const char *cfsr_msgs[] = {
        [0]  = "The processor has attempted to execute an undefined instruction",
        [1]  = "The processor attempted a load or store at a location that does not permit the operation",
        [2]  = NULL,
        [3]  = "Unstack for an exception return has caused one or more access violations",
        [4]  = "Stacking for an exception entry has caused one or more access violations",
        [5]  = "A MemManage fault occurred during floating-point lazy state preservation",
        [6]  = NULL,
        [7]  = NULL,
        [8]  = "Instruction bus error",
        [9]  = "Data bus error (PC value stacked for the exception return points to the instruction that caused the fault)",
        [10] = "Data bus error (return address in the stack frame is not related to the instruction that caused the error)",
        [11] = "Unstack for an exception return has caused one or more BusFaults",
        [12] = "Stacking for an exception entry has caused one or more BusFaults",
        [13] = "A bus fault occurred during floating-point lazy state preservation",
        [14] = NULL,
        [15] = NULL,
        [16] = "The processor has attempted to execute an undefined instruction",
        [17] = "The processor has attempted to execute an instruction that makes illegal use of the EPSR",
        [18] = "The processor has attempted an illegal load of EXC_RETURN to the PC, as a result of an invalid context, or an invalid EXC_RETURN value",
        [19] = "The processor has attempted to access a coprocessor",
        [20] = NULL,
        [21] = NULL,
        [22] = NULL,
        [23] = NULL,
        [24] = "The processor has made an unaligned memory access",
        [25] = "The processor has executed an SDIV or UDIV instruction with a divisor of 0",
    };

    uint32_t cfsr = SCB->CFSR;

    if (p_stack != NULL)
    {
        // Print information about error.
        NRF_LOG_ERROR("HARD FAULT at 0x%08X", p_stack->pc);
        NRF_LOG_ERROR("  R0:  0x%08X  R1:  0x%08X  R2:  0x%08X  R3:  0x%08X",
                             p_stack->r0, p_stack->r1, p_stack->r2, p_stack->r3);
        NRF_LOG_ERROR("  R12: 0x%08X  LR:  0x%08X  PSR: 0x%08X",
                             p_stack->r12, p_stack->lr, p_stack->psr);
    }
    else
    {
        NRF_LOG_ERROR("Stack violation: stack pointer outside stack area.");
    }

    if (SCB->HFSR & SCB_HFSR_VECTTBL_Msk)
    {
        NRF_LOG_ERROR("Cause: BusFault on a vector table read during exception processing.");
    }

    for (uint32_t i = 0; i < sizeof(cfsr_msgs) / sizeof(cfsr_msgs[0]); i++)
    {
        if (((cfsr & (1 << i)) != 0) && (cfsr_msgs[i] != NULL))
        {
            NRF_LOG_ERROR("Cause: %s.", (uint32_t)cfsr_msgs[i]);
        }
    }

    if (cfsr & CFSR_MMARVALID)
    {
        NRF_LOG_ERROR("MemManage Fault Address: 0x%08X", SCB->MMFAR);
    }

    if (cfsr & CFSR_BFARVALID)
    {
        NRF_LOG_ERROR("Bus Fault Address: 0x%08X", SCB->BFAR);
    }

#if defined(DEBUG)

    NRF_BREAKPOINT_COND;

 #endif // defined (DEBUG)

#endif // __CORTEX_M == 0x04

    HardFault_process((HardFault_stack_t *)p_stack_address);
}
#endif //NRF_MODULE_ENABLED(HARDFAULT_HANDLER)

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119

从上述代码可知，Nordic SDK 提供了函数HardFault_c_handler 来实现输出fault log 的功能，该功能可以通过宏HARDFAULT_HANDLER 启用。我们先在sdk_config.h 文件中开启宏HARDFAULT_HANDLER_ENABLED ：

// .\nRF5_SDK_17.0.2_d674dde\examples\ble_peripheral\ble_app_uart\pca10040\s132\config\sdk_config.h
......
//  HARDFAULT_HANDLER_ENABLED  - hardfault_default - HardFault default handler for debugging and release
#ifndef HARDFAULT_HANDLER_ENABLED
#define HARDFAULT_HANDLER_ENABLED 1
#endif
......

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

函数HardFault_c_handler 需要传入一个栈指针p_stack_address，该栈指针就是进入HardFault_Handler 后的SP 值（可通过EXC_RETURN 值判断是MSP 还是PSP）。借助p_stack_address 可打印出发生fault 前的栈帧内各寄存器的值（主要是触发fault 的指令地址，也即PC 值），也可自动查询寄存器SCB->CFSR （包含UFSR、BFSR、MMFSR 三个寄存器）的值，并打印出fault Cause 和MemManage Fault Address、Bus Fault Address 等信息。

我们在Current Project 中搜索关键词HardFault_Handler，发现只在ses_startup_nrf52.s 文件内定义了函数HardFault_Handler，且定义为死循环，被.weak 修饰（该函数可被重写并取代被weak 修饰的同名函数）。我们需要重新定义HardFault_Handler 函数，让其跳转到函数HardFault_c_handler 执行，且在跳转前将SP 参数传入（需要根据LR bit 2 判断当前使用的是MSP 还是PSP），实现代码如下：

// .\nRF5_SDK_17.0.2_d674dde\components\libraries\hardfault\hardfault_implementation.c
......
#if NRF_MODULE_ENABLED(HARDFAULT_HANDLER)
......
void HardFault_c_handler(uint32_t * p_stack_address)
{
......
}
/**
 * @brief Hard Fault handler wrapper in assembly.
 * It extracts the location of stack frame and passes it to handler in C as a pointer.
 */
void HardFault_Handler(void)
{
    __ASM("TST LR, #4");
    __ASM("ITE EQ");
    __ASM("MRSEQ R0, MSP");
    __ASM("MRSNE R0, PSP");
    __ASM("B HardFault_c_handler");
}

#endif //NRF_MODULE_ENABLED(HARDFAULT_HANDLER)


// .\nRF5_SDK_17.0.2_d674dde\modules\nrfx\mdk\ses_startup_nrf52.s
......
  .thumb_func
  .weak   HardFault_Handler
HardFault_Handler:
  b     .
......

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31

函数HardFault_c_handler 在打印完fault log 后，如果选择Debug 工程会设置断点并暂停（宏代码NRF_BREAKPOINT_COND），否则（也即Release 工程）会去执行函数HardFault_process（实际执行的是NVIC_SystemReset，期待通过重置系统解决该fault）。我们选择Debug 工程，编译工程并烧录到nRF52DK 内，使用J-Link RTT Viewer 查看NRF_LOG 信息如下：
RTT Viewer 输出fault log
当系统发生fault exception 时，会自动执行函数HardFault_c_handler，将进入HardFault_Handler 前执行的指令地址、栈帧寄存器值、fault cause 等信息以RTT_LOG 的形式输出（也可在调试界面的Debug Terminal 窗口输出这些信息），方便我们快速判断系统在哪里发生了哪种fault？然后再进行针对性调试分析，提高定位分析解决bug 的效率。

3.3 如何利用Fault Address Register？

前面的fault_test 触发的Usage Fault 并没有用到Fault Address Register，这里修改下fault_test 代码，试图访问一个无效的存储地址，修改后的fault_test 代码如下：

// .\nRF5_SDK_17.0.2_d674dde\examples\ble_peripheral\ble_app_uart\main.c
......
/**@brief Function for Fault exception test.
 */
static int fault_test(void)
{
    int rd;
    volatile unsigned int* p;

    p = (unsigned int*)0x00100000;  // 0x00100000-0x07FFFFFF is reserved on nRF52832
    rd = *p;

    return rd;
}
......

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15

编译工程并烧录到nRF52DK 内，使用J-Link RTT Viewer 查看NRF_LOG 信息如下：
Bus fault log
从fault log 可知，系统在执行地址0x0002FCDE 的指令（对应的C 代码：rd = * (volatile unsigned int *)0x00100000;）后发生了Bus fault，也即系统在通过数据总线试图访问地址0x00100000 （BFAR 值）时发生了bus fault。

存储地址0x00100000 在nRF52832 内是未使用的无效地址，通过总线访问该无效存储地址自然会触发bus fault，定位到产生fault 的原因就比较容易解决了。

更多文章：

注：本文转载自blog.csdn.net的流云IoT的文章"https://blog.csdn.net/m0_37621078/article/details/115000248"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
