嵌入式应用实例→电子产品量产工具→显示系统的代码阅读和上机测试记录

目录

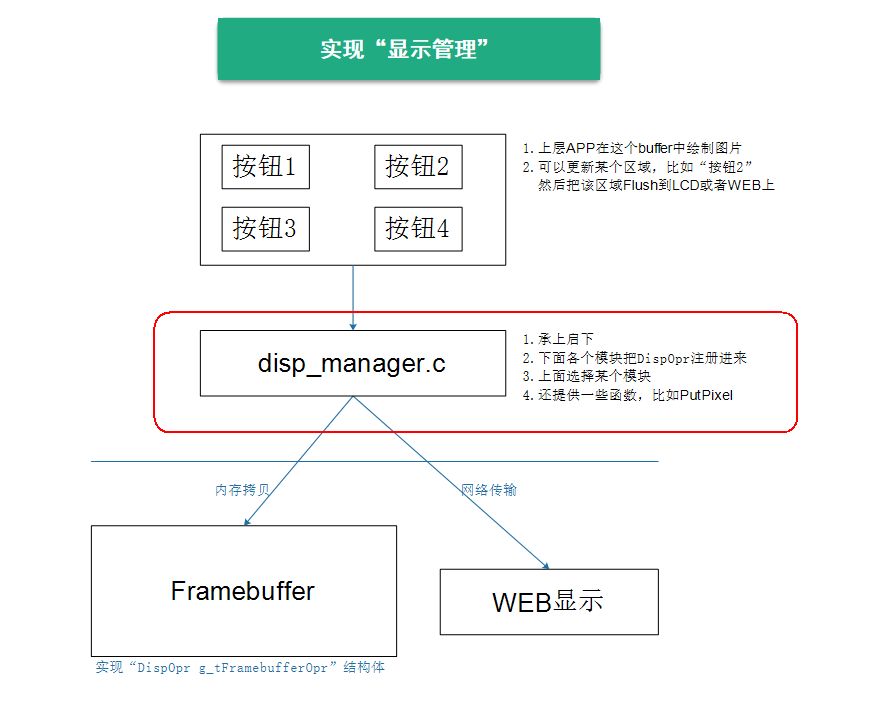

系统框图

见链接 https://kdocs.cn/l/ckwixdBIP6lf

头文件disp_manager.h:定义与显示系统有关的结构体和函数

路径:“\source\01_display_struct\disp_manager.h”

宏定义空指针

#define NULL (void *)0
  • 1

详细介绍见 http://iyenn.com/rec/1709682.html
这个NULL的宏定义后面在disp_manager.c中会用到，就是下面的两句代码会运到：

static PDispOpr g_DispDevs = NULL;
static PDispOpr g_DispDefault = NULL;
  • 1
  • 2

结构体DispBuff

typedef struct DispBuff {
	int iXres;
	int iYres;
	int iBpp;
	char *buff;
}DispBuff, *PDispBuff;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

DispBuff结构体用于存储设备返回的x方向的分辨率(iXres)、y方向的分辨率(iYres)、每个像素点用多少位表示(iBpp)、虚拟内存映射的基指针buff。

结构体Region

typedef struct Region {
	int iLeftUpX;
	int iLeftUpY;
	int iWidth;
	int iHeigh;
}Region, *PRegion;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

这个结构体用于存储一个具体的区域，这个在区域刷新显示时会用到。

结构体struct DispOpr

typedef struct DispOpr {
	char *name;
	int (*DeviceInit)(void);
	int (*DeviceExit)(void);
	int (*GetBuffer)(PDispBuff ptDispBuff);
	int (*FlushRegion)(PRegion ptRegion, PDispBuff ptDispBuff);
	struct DispOpr *ptNext;
}DispOpr, *PDispOpr;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

这个结构体就是一个设备的底层信息的汇总结构体，是该显示系统中非常重要的结构体。
注意：成员DeviceInit、DeviceExit、GetBuffer、FlushRegion都是函数指针，以int (*DeviceInit)(void);为例说明如下：
int：指向的函数返回一个 int 类型值。
(*DeviceInit)：表明 DeviceInit 是一个函数指针。
(void)：表示函数指针所指向的函数没有参数。

函数声明

void RegisterDisplay(PDispOpr ptDispOpr);

void DisplayInit(void);
int SelectDefaultDisplay(char *name);
int InitDefaultDisplay(void);
int PutPixel(int x, int y, unsigned int dwColor);
int FlushDisplayRegion(PRegion ptRegion, PDispBuff ptDispBuff);
PDispBuff GetDisplayBuffer(void);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

具体的这些函数的作用请见下面对各源文件中各函数的分析。

文件framebuffer.c：Frambuffer设备的初始化和管理

需要的全局变量：

static int fd_fb;
static struct fb_var_screeninfo var;	/* Current var */
static int screen_size;
static unsigned char *fb_base;
static unsigned int line_width;
static unsigned int pixel_width;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

前面的static表示这些变量仅限在本文件内使用，如果想深入了解这些变量，把博文 http://iyenn.com/rec/1709395.html 看一遍就行了。
下面是详细解释：
fd_fb：代表文件描述符。
var：这是 fb_var_screeninfo 结构体的指针，ioctl 函数通过此结构体返回获取到的显示设备信息。
screen_size：屏幕大小。
fb_base：将 /dev/fb0 设备的内存映射到进程的虚拟内存空间的地址；
line_width：LCD屏一行所占的字节数；
pixel_width：每个像素的字节宽度。

函数FbDeviceInit()

static int FbDeviceInit(void)
{
	fd_fb = open("/dev/fb0", O_RDWR);
	if (fd_fb < 0)
	{
		printf("can't open /dev/fb0\n");
		return -1;
	}
	if (ioctl(fd_fb, FBIOGET_VSCREENINFO, &var))
	{
		printf("can't get var\n");
		return -1;
	}

	line_width  = var.xres * var.bits_per_pixel / 8;
	pixel_width = var.bits_per_pixel / 8;
	screen_size = var.xres * var.yres * var.bits_per_pixel / 8;
	fb_base = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);
	if (fb_base == (unsigned char *)-1)
	{
		printf("can't mmap\n");
		return -1;
	}

	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26

这个函数实际上就是博文 IMX6ULL开发板基础实验:Framebuffer驱动程序的简单应用实例代码详细分析里的代码，主要作用就是打开Framebuffer设备文件，获得文件描述符，并映射到程序的虚拟内存。

函数FbDeviceExit()

static int FbDeviceExit(void)
{
	munmap(fb_base, screen_size);
	close(fd_fb);
	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

这个函数没有啥讲头，就是把映射的虚拟内存空间释放，并且销毁对应的文件描述符。

函数FbGetBuffer()

static int FbGetBuffer(PDispBuff ptDispBuff)
{
	ptDispBuff->iXres = var.xres;
	ptDispBuff->iYres = var.yres;
	ptDispBuff->iBpp  = var.bits_per_pixel;
	ptDispBuff->buff  = (char *)fb_base;
	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

这个函数实际上是把ioctl 函数返回的fb_var_screeninfo 结构体中存储的与LCD有关的信息和内存映射基地址存储到结构体ptDispBuff)中。
ptDispBuff->iXres 中存储的是LCD屏一行有多少个像素点。
ptDispBuff->iYres 中存储的是LCD屏一列有多少个像素点。
ptDispBuff->iBpp 中存储的是一个像素点用多个位表示。
ptDispBuff->buff的值fb_base是全局变量，是函数DeviceInit()运行后得到的虚拟内存基地址。

函数FbFlushRegion()

static int FbFlushRegion(PRegion ptRegion, PDispBuff ptDispBuff)
{
	return 0;
}
  • 1
  • 2
  • 3
  • 4

这个函数没有具体的语句，主要是两个输入参数，一个是在头文件中定义的结构体struct Region结针
ptRegion，另一个是字符串指针buffer。
之所以没有具体的语句，是因为咱们开发板上的LCD在Framebuffer数据变化后，自动就显示最新的了，所以不需要再去作刷新操作。
当然，这其中也离不开语句：

fb_base = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);
  • 1

中参数MAP_SHARED的作用。
这里之所以写出这个函数，是为了程序能适应更多的显示设备。

初始化显示系统的顶层顶结体struct DispOpr

static DispOpr g_tFramebufferOpr = {
	.name        = "fb",
	.DeviceInit  = FbDeviceInit,
	.DeviceExit  = FbDeviceExit,
	.GetBuffer   = FbGetBuffer,
	.FlushRegion = FbFlushRegion,
};
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

函数FramebufferInit()

void FramebufferInit(void)
{
	RegisterDisplay(&g_tFramebufferOpr);
}
  • 1
  • 2
  • 3
  • 4

这个函数调用disp_manager.c中的注册函数RegisterDisplay，并把初始化的结构体struct DispOpr的实例&g_tFramebufferOpr作为参数传入。

文件“disp_manager.c”：上层应用程序和下层设备管理程序的中间过渡层

在这里插入图片描述

需要的全局变量

static PDispOpr g_DispDevs = NULL;
static PDispOpr g_DispDefault = NULL;
static DispBuff g_tDispBuff;
static int line_width;
static int pixel_width;
  • 1
  • 2
  • 3
  • 4
  • 5

要点分析：
PDispOpr是之前在头文件里定义的实现FrameBuffer的重要结构体struct DispOpr的指针类型，相关代码如下：

typedef struct DispOpr {
	char *name;
	int (*DeviceInit)(void);
	int (*DeviceExit)(void);
	int (*GetBuffer)(PDispBuff ptDispBuff);
	int (*FlushRegion)(PRegion ptRegion, PDispBuff ptDispBuff);
	struct DispOpr *ptNext;
}DispOpr, *PDispOpr;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

这里定义了两个PDispOpr类型的变量，分别为g_DispDevs和 g_DispDefault。根据下文的分析可知，g_DispDevs用于存储最新注册的显示设备结构体， g_DispDefault存储用户选择的设备的结构体，用户选择通过函数SelectDefaultDisplay()实现。

DispBuff是之前在头文件里定义的结构体类型struct DispBuff：

typedef struct DispBuff {
	int iXres;
	int iYres;
	int iBpp;
	char *buff;
}DispBuff, *PDispBuff;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

line_width：是LCD一行所占的字节数。
pixel_width：是一个像素所用的字节数。

绘图函数PutPixel()

这个函数已在博文 IMX6ULL开发板基础实验:Framebuffer驱动程序的简单应用实例代码详细分析中进行了详细学习，这里不再赘述，代码如下：

int PutPixel(int x, int y, unsigned int dwColor)
{
	unsigned char *pen_8 = (unsigned char *)(g_tDispBuff.buff+y*line_width+x*pixel_width);
	unsigned short *pen_16;
	unsigned int *pen_32;

	unsigned int red, green, blue;

	pen_16 = (unsigned short *)pen_8;
	pen_32 = (unsigned int *)pen_8;

	switch (g_tDispBuff.iBpp)
	{
		case 8:
		{
			*pen_8 = dwColor;
			break;
		}
		case 16:
		{
			/* 565 */
			red   = (dwColor >> 16) & 0xff;
			green = (dwColor >> 8) & 0xff;
			blue  = (dwColor >> 0) & 0xff;
			dwColor = ((red >> 3) << 11) | ((green >> 2) << 5) | (blue >> 3);
			*pen_16 = dwColor;
			break;
		}
		case 32:
		{
			*pen_32 = dwColor;
			break;
		}
		default:
		{
			printf("can't surport %dbpp\n", g_tDispBuff.iBpp);
			return -1;
			break;
		}
	}

	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43

函数DisplayInit()：这个函数实现设备的实始化

void DisplayInit(void)
{

	extern void FramebufferInit(void);
	FramebufferInit();
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

函数RegisterDisplay()会调用framebuffer.c中的函数FramebufferInit()，函数FramebufferInit()的详细介绍见上文。

函数RegisterDisplay()：实现注册显示设备结构体struct DispOpr

void RegisterDisplay(PDispOpr ptDispOpr)
{
	ptDispOpr->ptNext = g_DispDevs;
	g_DispDevs = ptDispOpr;
}
  • 1
  • 2
  • 3
  • 4
  • 5

输入参数是下面这个结构体的指针类型：

typedef struct DispOpr {
	char *name;
	int DeviceInit(void);
	int DeviceExit(void);
	int GetBuffer(PDispBuff ptDispBuff);
	int FlushRegion(PRegion ptRegion, PDispBuff ptDispBuff);
	struct DispOpr *ptNext;
}DispOpr, *PDispOpr;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

这个函数RegisterDisplay()实现多个结构体struct DispOpr的链表结构，从而实现设备的注册，具体原理如下：
假设现在我传入struct DispOpr 结构体指针：g_DispDevs_2，那么首先会让g_DispDevs_2的成员ptNext指向g_DispDevs，然后再让g_DispDevs 指向这个新的结构体指针：g_DispDevs_2，也就是说g_DispDevs中永远是最新的结构体struct DispOpr的指针，而之前的结构体通过链表进行了存储。
函数RegisterDisplay用于向结构体struct DispOpr的链接中加入新的结构体，从而实现设备的注册，说白了，设备的注册就是有完整的结构体struct DispOpr，并加入到链接中。

函数SelectDefaultDisplay()：显示设备选择函数

int SelectDefaultDisplay(char *name)
{
	PDispOpr pTmp = g_DispDevs;
	while (pTmp)
	{
		if (strcmp(name, pTmp->name) == 0)
		{
			g_DispDefault = pTmp;
			return 0;
		}

		pTmp = pTmp->ptNext;
	}

	return -1;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

根据对上一个函数RegisterDisplay()的分析，我们发现指针变量g_DispDevs中永远存储的是最新的显示设备的结构体，但同时也形也了一个链表，所以函数SelectDefaultDisplay()能通过对字符串char *name的比较，然后遍历链表中的所有结构体，来通过设备名字找到你所选择的设备。并把设备结构体存储中在g_DispDefault中。

函数InitDefaultDisplay():当前选择的显示设备进行初始化

int InitDefaultDisplay(void)
{
	int ret;

	ret = g_DispDefault->DeviceInit();
	if (ret)
	{
		printf("DeviceInit err\n");
		return -1;
	}


	ret = g_DispDefault->GetBuffer(&g_tDispBuff);
	if (ret)
	{
		printf("GetBuffer err\n");
		return -1;
	}

	line_width  = g_tDispBuff.iXres * g_tDispBuff.iBpp/8;
	pixel_width = g_tDispBuff.iBpp/8;

	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24

值得注意的是，下面这段代码是有问题的。

	ret = g_DispDefault->GetBuffer(&g_tDispBuff);
	if (ret)
	{
		printf("GetBuffer err\n");
		return -1;
	}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

问题在于GetBuffer()这个函数其实它的返回值应该始终为0才对，这里的GetBuffer()的代码如下：

static int FbGetBuffer(PDispBuff ptDispBuff)
{
	ptDispBuff->iXres = var.xres;
	ptDispBuff->iYres = var.yres;
	ptDispBuff->iBpp  = var.bits_per_pixel;
	ptDispBuff->buff  = (char *)fb_base;
	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

从这段代码来看，只要这段代码编译通过并且执行了，那么返回值都为0，所以韦老师的这段代码显然不太严谨。

函数GetDisplayBuffer():获取结构体struct DispBuff的指针

PDispBuff GetDisplayBuffer(void)
{
	return &g_tDispBuff;
}
  • 1
  • 2
  • 3
  • 4
typedef struct DispBuff {
	int iXres;
	int iYres;
	int iBpp;
	char *buff;
}DispBuff, *PDispBuff;
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

获取结构体struct DispBuff的指针后，方便函数static int FbFlushRegion(PRegion ptRegion, PDispBuff ptDispBuff)的调用，因为这里面有个参数是PDispBuff ptDispBuf
这里要分析一个问题，g_tDispBuff的值是何时有的？g_tDispBuff是在文件disp_manager.c中定义的，在函数InitDefaultDisplay()中有代码：

ret = g_DispDefault->GetBuffer(&g_tDispBuff);
  • 1

GetBuffer的代码如下：

static int FbGetBuffer(PDispBuff ptDispBuff)
{
	ptDispBuff->iXres = var.xres;
	ptDispBuff->iYres = var.yres;
	ptDispBuff->iBpp  = var.bits_per_pixel;
	ptDispBuff->buff  = (char *)fb_base;
	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

可见通过这个调用，相关的分辨率，像素位深度、内存基址都通过指过形参的指针传递放到了结构变量g_tDispBuff中。

函数FlushDisplayRegion()：对指定的区域进行刷新操作

int FlushDisplayRegion(PRegion ptRegion, PDispBuff ptDispBuff)
{
	return g_DispDefault->FlushRegion(ptRegion, ptDispBuff);
}
  • 1
  • 2
  • 3
  • 4

文件disp_test.c：显示系统测试实例

功能描述

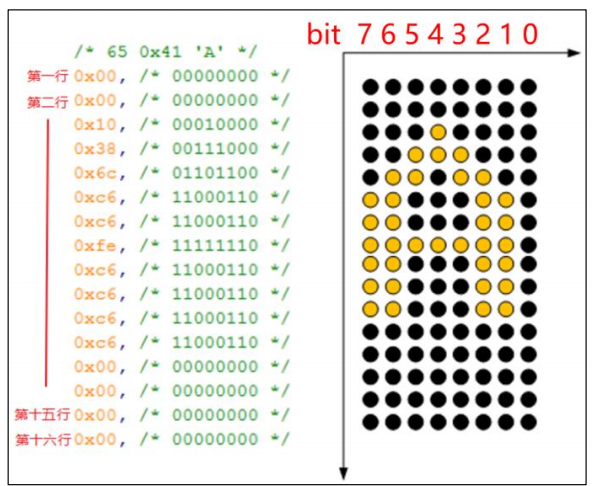

测试实例的功能是在屏幕上显示字符A，这个字符A是用点阵的数据格式来存储的。

一堆需要的头文件

#include
#include
#include
#include
#include
#include
#include
#include
#include

#include
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11

这些需要的头文件已经在博文 http://iyenn.com/rec/1709395.html 中进行了介绍。

ASCII码点阵库

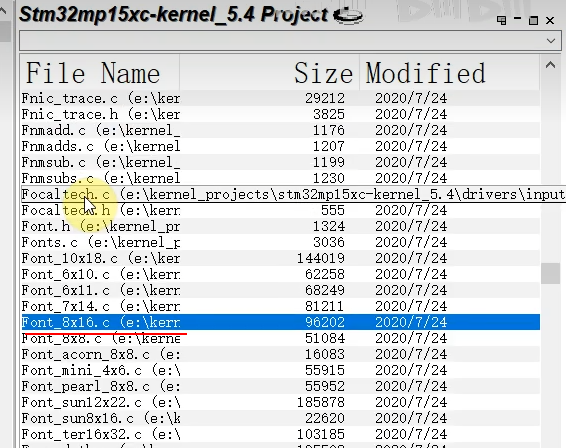

这个点阵库是在Linux内核中的文件Font_8×16.c中提取出来的。
在这里插入图片描述

#define FONTDATAMAX 4096

static const unsigned char fontdata_8x16[FONTDATAMAX] = {

	/* 0 0x00 '^@' */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x00, /* 00000000 */

	/* 1 0x01 '^A' */
	0x00, /* 00000000 */
	0x00, /* 00000000 */
	0x7e, /* 01111110 */
	0x81, /* 10000001 */
	0xa5, /* 10100101 */
	0x81, /* 10000001 */
	0x81, /* 10000001 */
	0xbd, /* 10111101 */
.......
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32

这里边一共有256个字符，每个字符是16个字节，所以需要的数组大小为 16*256=4096个，也就是FONTDATAMAX定义的大小。

函数lcd_put_ascii()

void lcd_put_ascii(int x, int y, unsigned char c)
{
	unsigned char *dots = (unsigned char *)&fontdata_8x16[c*16];
	int i, b;
	unsigned char byte;

	for (i = 0; i < 16; i++)
	{
		byte = dots[i];
		for (b = 7; b >= 0; b--)
		{
			if (byte & (1<<b))
			{
				/* show */
				PutPixel(x+7-b, y+i, 0xffffff); /* 白 */
			}
			else
			{
				/* hide */
				PutPixel(x+7-b, y+i, 0); /* 黑 */
			}
		}
	}
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24

这个函数就是调用之前写好的函数像素描点函数PutPixel()，把每个具体的字符的每一个点都画到LCD屏上去。
参数x和y分别代表每个字符的左上顶点的坐标。
在这里插入图片描述

主函数main()分析

int main(int argc, char **argv)
{
	Region region;
	PDispBuff ptBuffer;

	DisplayInit();

	SelectDefaultDisplay("fb");

	InitDefaultDisplay();

	lcd_put_ascii(100, 100, 'A');

	region.iLeftUpX = 100;
	region.iLeftUpY = 100;
	region.iWidth   = 8;
	region.iHeigh   = 16;

	ptBuffer = GetDisplayBuffer();
	FlushDisplayRegion(&region, ptBuffer);

	return 0;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23

首先调用DisplayInit();注册好一个显示的结构体g_tFramebufferOpr，这个结构体表明这个设备的名字是fb

static DispOpr g_tFramebufferOpr = {
	.name        = "fb",
	.DeviceInit  = FbDeviceInit,
	.DeviceExit  = FbDeviceExit,
	.GetBuffer   = FbGetBuffer,
	.FlushRegion = FbFlushRegion,
};
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

然后用SelectDefaultDisplay("fb");选择当前使用的设备。

选择好当前设备后再用InitDefaultDisplay();初始化当前设备。

初始当前设备后就可以用lcd_put_ascii(100, 100, 'A');绘图了。

后面的代码：

	region.iLeftUpX = 100;
	region.iLeftUpY = 100;
	region.iWidth   = 8;
	region.iHeigh   = 16;

	ptBuffer = GetDisplayBuffer();
	FlushDisplayRegion(&region, ptBuffer);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

在IMX6ULL开发析，用LCD显示字符的这个实验中并没有用，因为咱们的LCD配合下面这句代码的参数MAP_SHARED，只需要内存中的值改变了，那么屏幕上的内容也变了，并不需要再手动去刷新区域。

fb_base = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);
  • 1

编译并下载到板子上测试

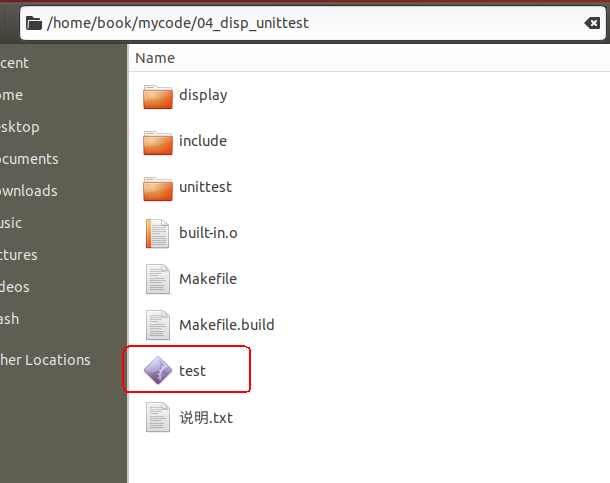

首先按博文 http://iyenn.com/rec/1709618.html编译出目标文件
在这里插入图片描述

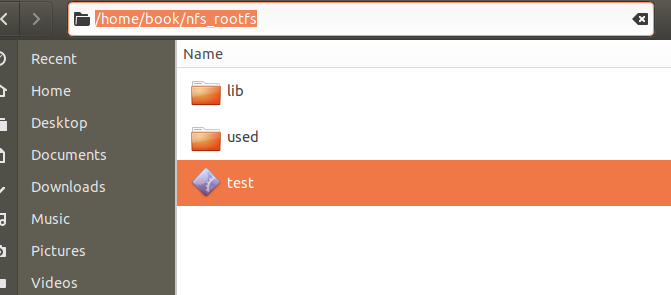

把test文件复制到NFS目录/home/book/nfs_rootfs中
在这里插入图片描述
打开串口…

启动开发板…

测试能否Ping通…

挂载网络文件系统…

mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt
  • 1

把test文件复制到开发板的用户home目录下的myprogram目录

cp /mnt/test ~/myprogram/test
  • 1

给这个文件添加执行权限

chmod +x ~/myprogram/test
  • 1

运行之前在博文:
IMX6ULL开发板把屏幕刷黑(黑屏)的程序
中编译好的把屏幕刷黑的程序把屏蔽刷黑，如果不刷黑是看不出效果的，因为我这个测试程序的效果就是屏幕上显示一个白色的字符A。

~/myprogram/draw_lcd_black
  • 1

然后再执行咱们这里的测试程序：

~/myprogram/test
  • 1

因为显示的字符A比较小，所以这里拍照看不出效果，就略去效果图了。

附完整源代码

https://pan.baidu.com/s/1alxPD7geby7XCUU4l2W2Qg?pwd=6xjw

昊虹嵌入式技术交流群
QQ群名片
注：本文转载自blog.csdn.net的昊虹AI笔记的文章"https://blog.csdn.net/wenhao_ir/article/details/144460054"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
复制链接
相关推荐
发表评论

评论记录：

未查询到任何数据！
