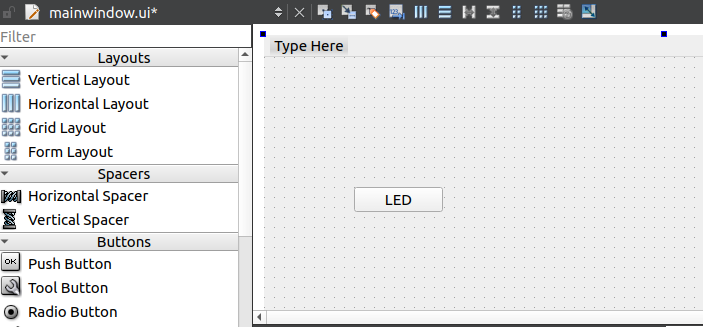

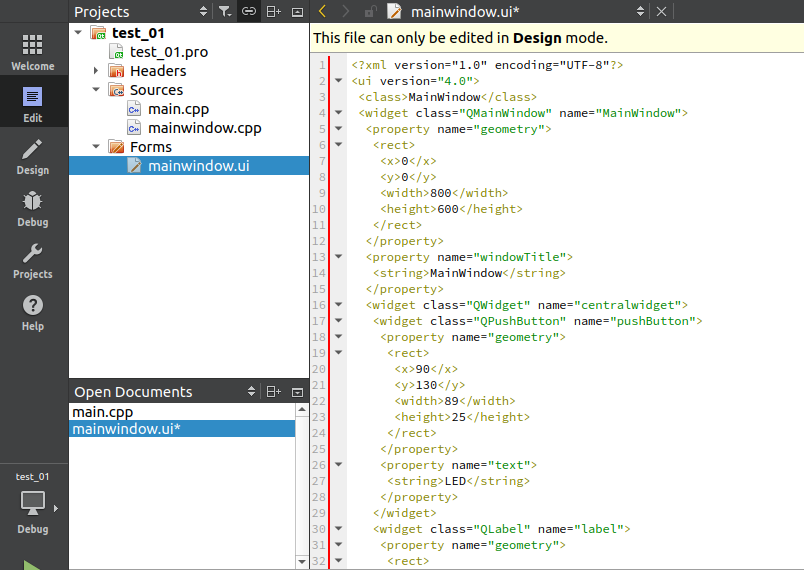

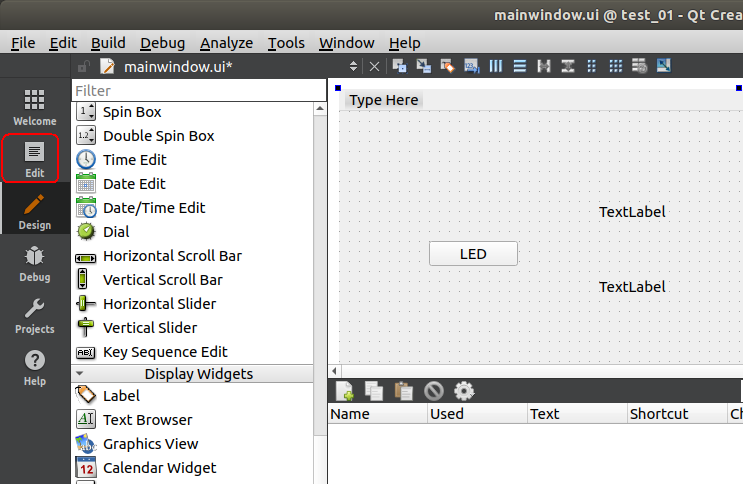

从这个xml文件中，我们可以看到有三个图形，名字分别为：pushButton、label、label_2。
这里不妨先把文件mainwindow.ui保存一下，快捷键CTRL+S。
然后我们要给pushButton这个图形添加回调函数。
为pushButton这个图形添加回调函数

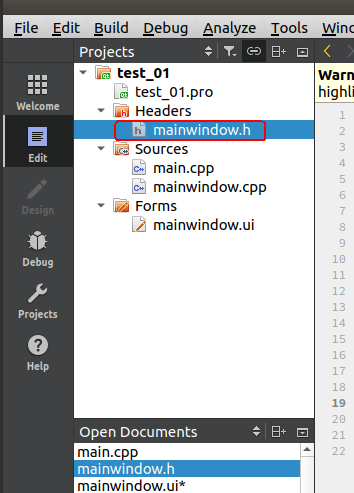

打开 Headers→mainwindow.h
把下面的代码：
private slots:
void on_pushButton_clicked();
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

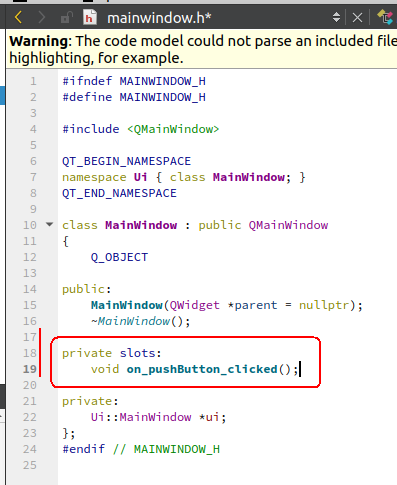

复制到下面的位置：
作用是对函数on_pushButton_clicked进行声明，当然是在类MainWindow中进行声明。
其中的关键词slots的作用见我的另一篇博文 http://iyenn.com/rec/1709316.html
上面代码中的Q_OBJECT的解释如下：
Q_OBJECT 是 Qt 中的一个宏，通常出现在声明继承自 QObject 的类中（如 QMainWindow）。它是 Qt 的元对象系统的一部分，用来启用类的信号和槽机制、事件处理等功能。

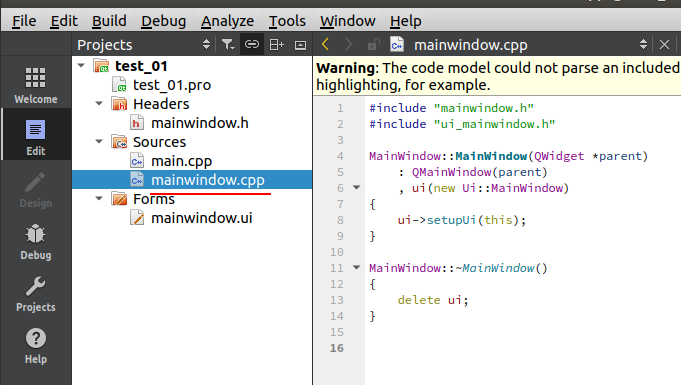

mainwindow.cpp中的关键代码解释
然后去文件mainwindow.cpp中去实现函数on_pushButton_clicked：
我们在类的外部去定义它，代码如下：
void MainWindow::on_pushButton_clicked()
{
qDebug()<<"LED clicked";
}
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
上面的函数 qDebug()需要引入头文件#include ,写完后，文件mainwindow.cpp中的完整代码如下：
#include "mainwindow.h"
#include "ui_mainwindow.h"
#include
MainWindow::MainWindow(QWidget *parent)
: QMainWindow(parent)
, ui(new Ui::MainWindow)
{
ui->setupUi(this);
}
MainWindow::~MainWindow()
{
delete ui;
}
void MainWindow::on_pushButton_clicked()
{
qDebug()<<"LED clicked";
}
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
这段代码就是开头几句不太好理解，那个其实是类的构造函数的初始化列表，详情见 http://iyenn.com/rec/1709317.html
看完上面这篇博文后就可以分析下面的代码了：
MainWindow::MainWindow(QWidget *parent)
: QMainWindow(parent)
, ui(new Ui::MainWindow)
{
ui->setupUi(this);
}
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
首先要知道这个类的原型其实是定义在Headers→mainwindow.h中的，其完整定义如下：
QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE
class MainWindow : public QMainWindow
{
Q_OBJECT
public:
MainWindow(QWidget *parent = nullptr);
~MainWindow();
private slots:
void on_pushButton_clicked();
private:
Ui::MainWindow *ui;
};
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
上面代码中的Q_OBJECT的解释如下：
Q_OBJECT 是 Qt 中的一个宏，通常出现在声明继承自 QObject 的类中（如 QMainWindow）。它是 Qt 的元对象系统的一部分，用来启用类的信号和槽机制、事件处理等功能。
Ui是一个命名空间，这个在以前使用OpenCV时已经比较熟悉了。
回到对下面代码的分析：
MainWindow::MainWindow(QWidget *parent)
: QMainWindow(parent)
, ui(new Ui::MainWindow)
{
ui->setupUi(this);
}
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
这是在类MainWindow的声明外定义类MainWindow的构造函数，它的作用是初始化 MainWindow 界面。我们来详细解析其中的语法和逻辑：
这段代码是 MainWindow 类的 构造函数，它的作用是初始化 MainWindow 界面。我们来详细解析其中的语法和逻辑：
1. MainWindow::MainWindow(QWidget *parent)
MainWindow 是类的构造函数，MainWindow(QWidget *parent) 表示它可以接收一个 QWidget *parent 指针，默认情况下，这个 parent 可能为空（即 nullptr）。parent 参数用于 Qt 的 父子对象机制，确保在销毁 parent 时，其子对象（即 MainWindow 的实例）也会被自动销毁，避免内存泄漏。
2. QMainWindow(parent)
- 这个是 初始化列表中的一项内容，关于初始化列表的详细介绍见博文 http://iyenn.com/rec/1709317.html
:QMainWindow(parent) 调用了 QMainWindow 的构造函数，并将 parent 传递给它。QMainWindow 是 MainWindow 的基类，这样可以正确初始化 QMainWindow 的内部成员，使 MainWindow 继承窗口管理的功能。
3. ui(new Ui::MainWindow)
- 这个也是 初始化列表中的一项内容，关于初始化列表的详细介绍见博文 http://iyenn.com/rec/1709317.html
- 由于
Ui是一个命名空间，所以 Ui::MainWindow 类和咱们这里代码中的MainWindow类是两个不同的类。 Ui::MainWindow 类用于操作 UI 组件，比如 QPushButton(按钮)、QLabel(标签)、文本框等。ui 是一个指向 Ui::MainWindow 类的对象实例的指针，new Ui::MainWindow 创建了 Ui::MainWindow 类的一个实例，并将其赋值给指针 ui。- 由于
ui 是一个指针，所以需要使用 new 来为其分配内存。
4. ui->setupUi(this);
setupUi() 这个函数由 Qt Designer 生成，它的作用是：
- 将
ui 设计的界面组件添加到 MainWindow 界面上。 - 自动连接 Qt Designer 里设定的信号和槽（如果使用了 Qt 的自动连接机制）。
- 初始化 UI 控件，比如设置按钮的名称、默认状态等。
- 关于关键词
this的详细解释见 http://iyenn.com/rec/1709318.html ui->setupUi(this);这句话将类 Ui::MainWindow 的实例对象ui与类 MainWindow的实例对象绑定起来，换句话说，它会把 mainwindow.ui 里定义的所有控件创建出来并绑定到 MainWindow类的 this对象。
小结
该构造函数的作用是：
- 调用基类
QMainWindow 的构造函数，确保 MainWindow 作为窗口正确初始化。 - 创建
Ui::MainWindow 实例，用于管理 UI 界面。 - 调用
setupUi(this);，设置 UI 界面元素，使其在 MainWindow 窗口上可见。
你可以理解成：
QMainWindow(parent) 负责窗口管理；ui(new Ui::MainWindow) 负责界面管理；ui->setupUi(this) 负责把界面元素加载到 MainWindow 中。
这样 MainWindow 才能正确显示界面，并响应用户操作。

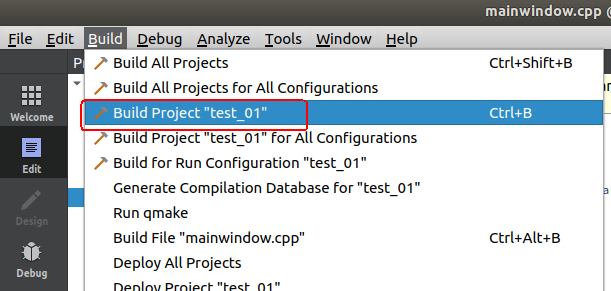

编译工程

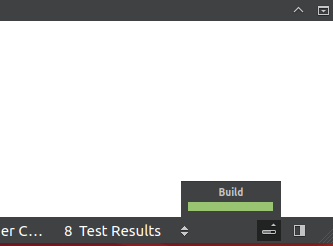

编译的时候右下角会提示编译进度。

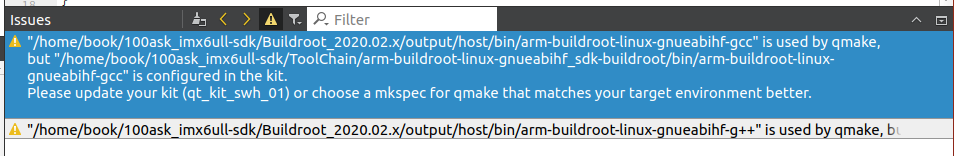

有两个警告不用管（因为不是语法上的错，只是配置上的一点瑕疵）：

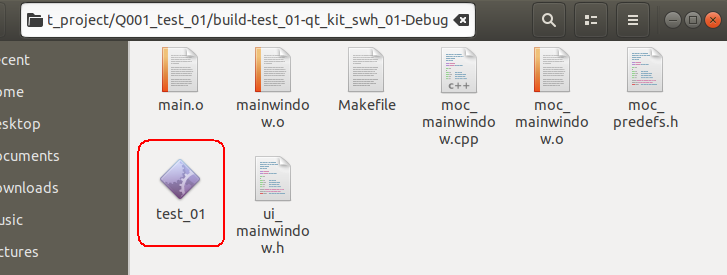

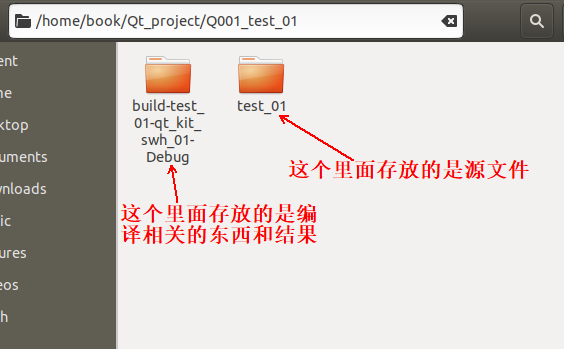

编译出的结果在工程目录中，具体如下：
上图中的test_01就是生成的可执行程序。
我们可以按照博文 http://iyenn.com/rec/1709246.html 的方法查看下它是不是运行于ARM架构上的可执行文件，这样可以检查我们的gcc编译器是否配置正确。
file /home/book/Qt_project/Q001_test_01/build-test_01-qt_kit_swh_01-Debug/test_01
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
运行结果如下：
/test_01: ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV), dynamically linked, interpreter /lib/ld-, for GNU/Linux 4.9.0, not stripped
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
从中可以看出，它是ARM架构的，并且需要动态链接库的支持，所以需要检查开发板上有没有配置Qt运行环境，我在博文 http://iyenn.com/rec/1709264.html 【搜索“那么如何判断开发板上有没有配置Qt运行环境呢”】中已经检查过了。

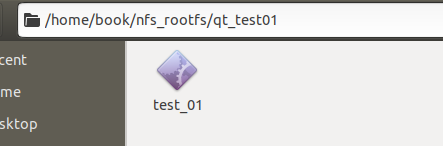

把test_01放到NFS文件系统的目录中：
关闭开发板上自带的QT的GUI
经实测，如果不关闭开发板自带的QT的GUI，虽然你自己写的Qt界面能加载出来，但是当你用手划动屏幕时，开发板上自带的QT的GUI有可能会弹出来。
参考博文 http://iyenn.com/rec/1709315.html 用一次性有效的方法(即不是永久有效的方法)关掉自带的QT的GUI界面。
这里用一次性的方法，即不是永久有效的方法：
执行下面这条命令：
/etc/init.d/S99myirhmi2 stop
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
执行完成后再用手去操作屏幕上的UI界面，UI界面就没有任何反应了，说明QT的GUI界面被关掉了。
禁止LCD黑屏(选做)
注意：后来我发现其实这一步并不一定需要，因为很多时候我们的测试时间都是比较短的。
注意：后来我发现其实这一步并不一定需要，因为很多时候我们的测试时间都是比较短的。
注意：后来我发现其实这一步并不一定需要，因为很多时候我们的测试时间都是比较短的。
关闭开发析上QT的GUI后，还需要禁止LCD黑屏，否则过一会儿LCD会黑屏，用下面的命令实现:
echo -e "\033[9;0]" > /dev/tty0
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
这条命令的详细解释见 http://iyenn.com/rec/1709319.html
设置Qt运行的环境变量
export QT_QPA_GENERIC_PLUGINS=tslib:/dev/input/event1
export QT_QPA_PLATFORM=linuxfb:fb=/dev/fb0
export QT_QPA_FONTDIR=/usr/lib/fonts/
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
上面三条命令的详细解释见 http://iyenn.com/rec/1709052.html 【这篇博文中包含第1条命令生效的必要条件，还包括如果让三条命令一直有效的方法，可以看一下。】
运行Qt程序
挂载网络文件系统
mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
然后运行我们编译出的Qt测试程序：
注意：运行前请确保Qt运行的环境变量设置好了。
注意：运行前请确保Qt运行的环境变量设置好了。
/mnt/qt_test01/test_01
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">

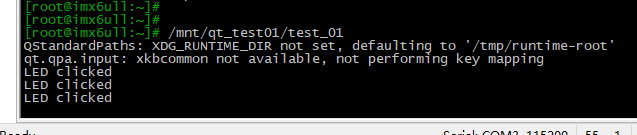

运行结果如下：
提示先不用管，这是正常的，教程视频中也有这样的提示。

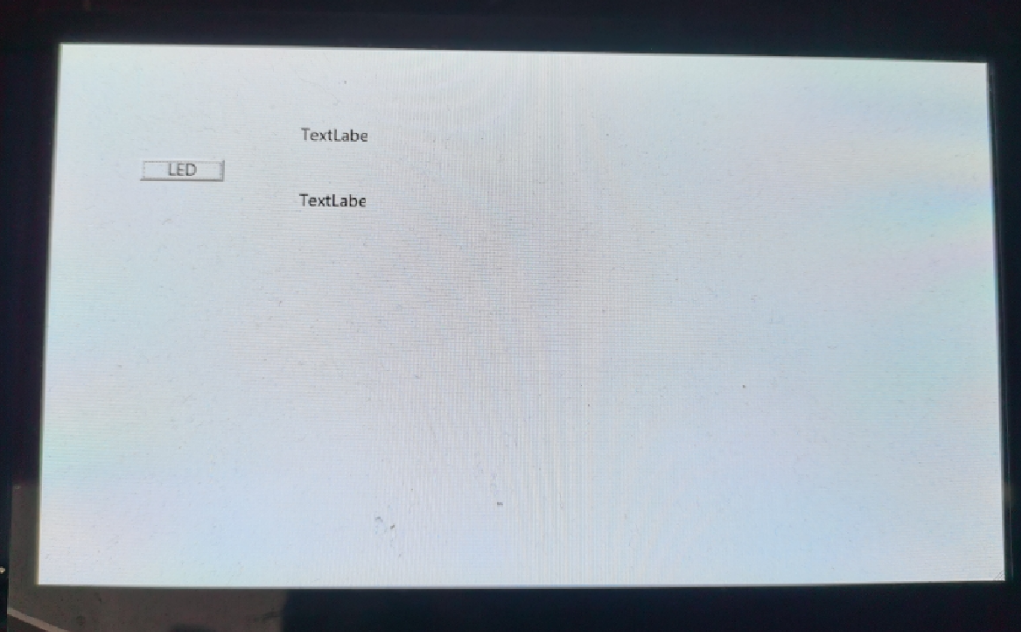

同时，屏幕上也出现了我们用Qt绘制的界面:
然后用手点击LED按钮…
发现每点击一次就打印出一次字符串“LED clicked”，这样测试就成功了。
如何让程序在系统启动时运行
参考：博文 http://iyenn.com/rec/1709315.html 【查看“永久有效的关掉QT的GUI界面最简单的方法”】 和 视频 https://www.bilibili.com/video/BV1HT421k7GW/?spm_id_from=333.1391.0.0&p=7&vd_source=8fb767d1739ea6b35c7177ba909eed36【10分15秒开始看，并且要看把视频看完了再开始做，因为视频中第1次的方法是有问题的。】
附完整源代码
mainwindow.ui 中的代码
<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
<class>MainWindow</class>
<widget class="QMainWindow" name="MainWindow">
<property name="geometry">
<rect>
<x>0</x>
<y>0</y>
<width>800</width>
<height>600</height>
</rect>
</property>
<property name="windowTitle">
<string>MainWindow</string>
</property>
<widget class="QWidget" name="centralwidget">
<widget class="QPushButton" name="pushButton">
<property name="geometry">
<rect>
<x>90</x>
<y>130</y>
<width>89</width>
<height>25</height>
</rect>
</property>
<property name="text">
<string>LED</string>
</property>
</widget>
<widget class="QLabel" name="label">
<property name="geometry">
<rect>
<x>260</x>
<y>80</y>
<width>71</width>
<height>41</height>
</rect>
</property>
<property name="text">
<string>TextLabel</string>
</property>
</widget>
<widget class="QLabel" name="label_2">
<property name="geometry">
<rect>
<x>260</x>
<y>160</y>
<width>71</width>
<height>31</height>
</rect>
</property>
<property name="text">
<string>TextLabel</string>
</property>
</widget>
</widget>
<widget class="QMenuBar" name="menubar">
<property name="geometry">
<rect>
<x>0</x>
<y>0</y>
<width>800</width>
<height>22</height>
</rect>
</property>
</widget>
<widget class="QStatusBar" name="statusbar"/>
</widget>
<resources/>
<connections/>
</ui>
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
mainwindow.h 中的代码
#ifndef MAINWINDOW_H
#define MAINWINDOW_H
#include
QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE
class MainWindow : public QMainWindow
{
Q_OBJECT
public:
MainWindow(QWidget *parent = nullptr);
~MainWindow();
private slots:
void on_pushButton_clicked();
private:
Ui::MainWindow *ui;
};
#endif
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
mainwindow.cpp 中的代码
#include "mainwindow.h"
#include "ui_mainwindow.h"
#include
MainWindow::MainWindow(QWidget *parent)
: QMainWindow(parent)
, ui(new Ui::MainWindow)
{
ui->setupUi(this);
}
MainWindow::~MainWindow()
{
delete ui;
}
void MainWindow::on_pushButton_clicked()
{
qDebug()<<"LED clicked";
}
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}"> class="hide-preCode-box">
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
main.cpp 中的代码
#include "mainwindow.h"
#include
int main(int argc, char *argv[])
{
QApplication a(argc, argv);
MainWindow w;
w.show();
return a.exec();
}
class="hljs-button signin active" data-title="登录复制" data-report-click="{"spm":"1001.2101.3001.4334"}">
附编译完成后完整的工程目录
https://pan.baidu.com/s/1yhnmQGpnYl2I-urBsQt5Ew?pwd=88iw
注意：QtCreator的工程换位置后一定要更换一下Build directory的位置,因为在QtCreator中Build directory是一个绝对路径，详情见 http://iyenn.com/rec/1709289.html
