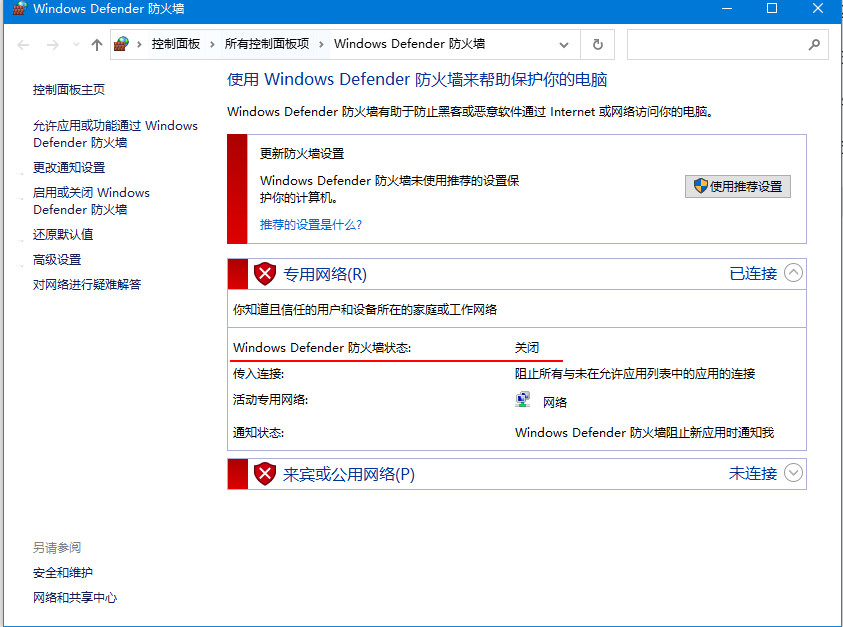

确认自己Windows的防火墙是关闭的

为了不辟要的麻烦，请先确认自己的Windows的防火墙是关闭的，反正我是不用Windows的防火墙的。

连上PC机上的USB网卡配置

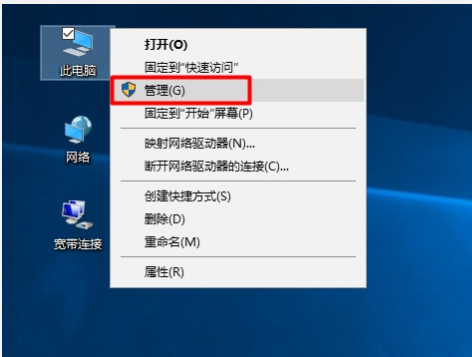

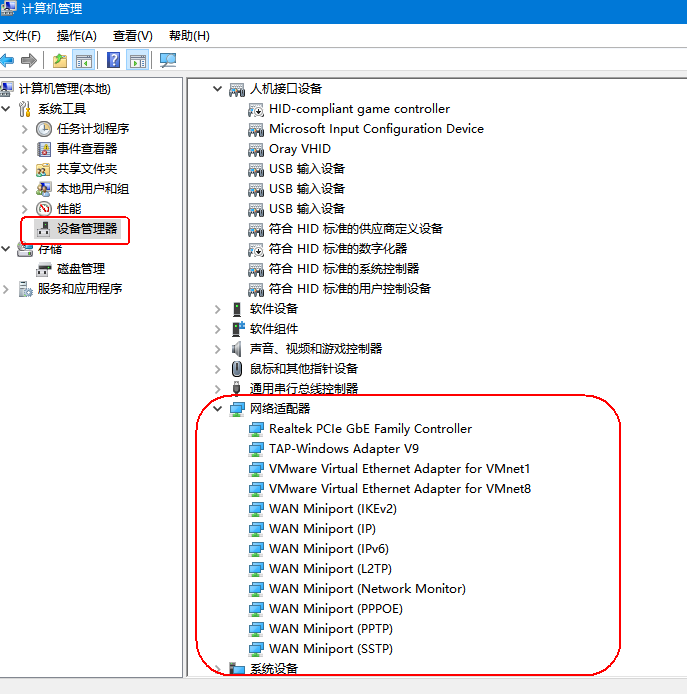

首先打开Windows设备管理器，截图记录下当前的网络适配器，作为插上USB网卡后的对比：

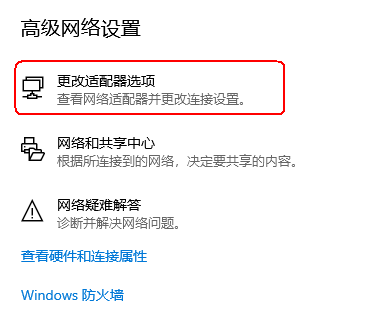

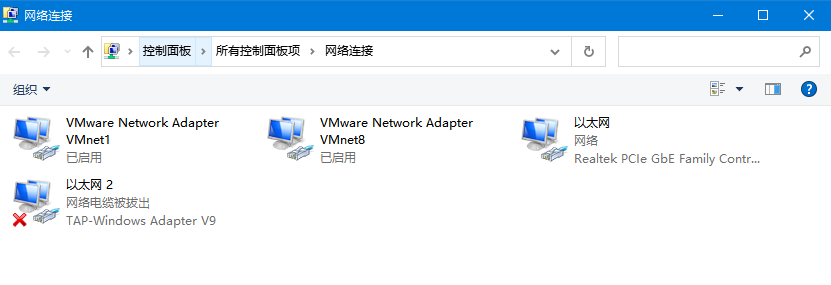

然后打开“更改适配器选项”，也截张图，作为插上USB网卡后的对比：

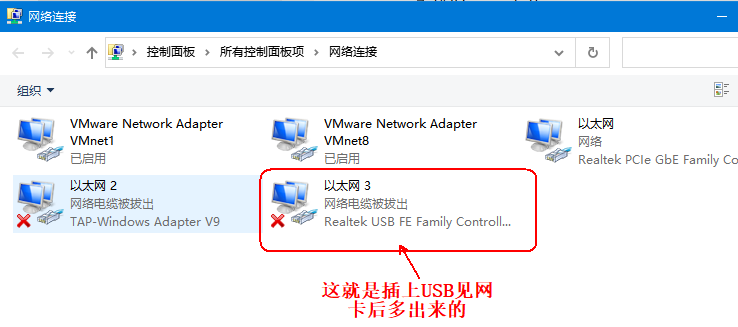

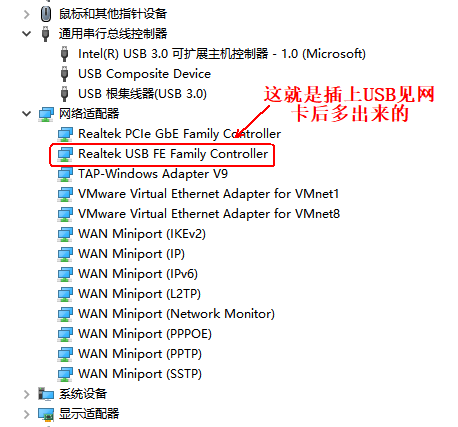

插上USB网口，然后再看设备管理器，与之前的截图进行对比：


这里要注意：如果插上USB网卡后没有多出来网络适配器，怎么办？一般情况下换个USB接口就好了，比如我第一次插我主机第1排USB口中靠非主板一侧的USB口就没有反应，但是插第1排USB口中靠主板一侧的USB口就有反应了。

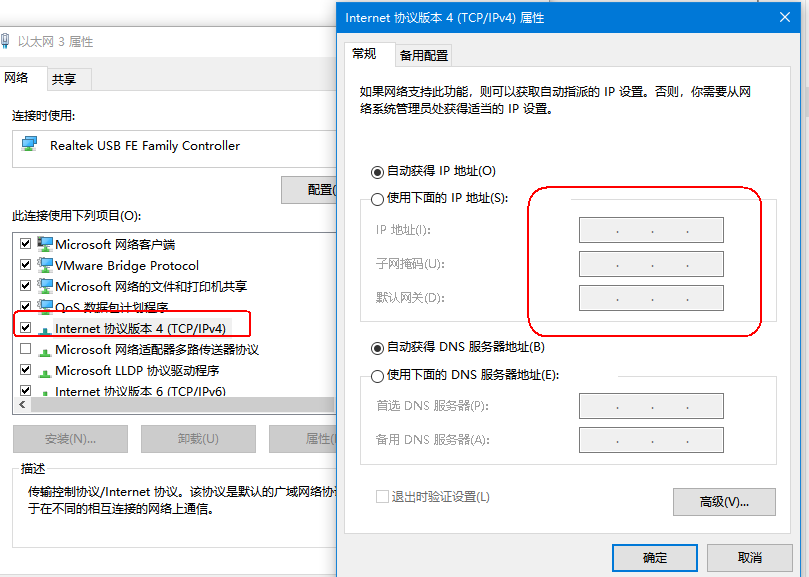

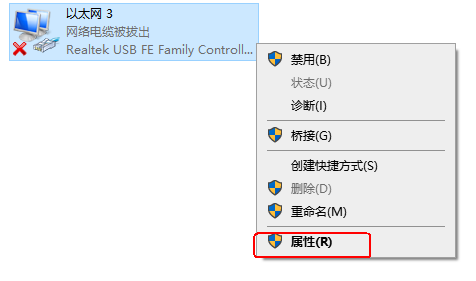

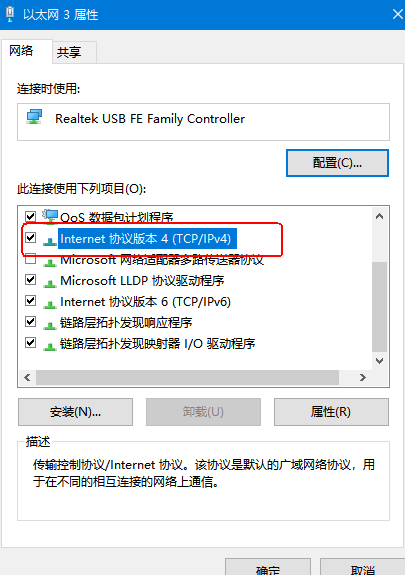

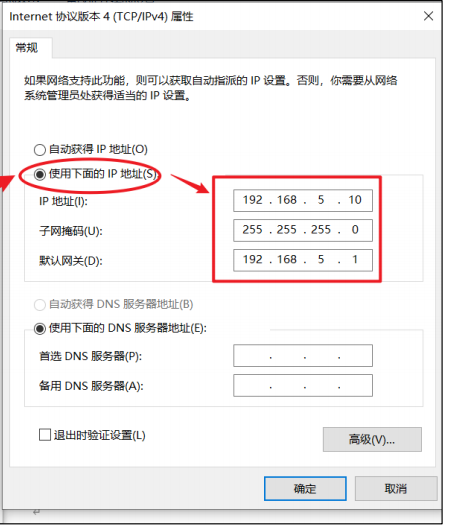

接下来设置这个网卡的IP：



这样就把连接于PC机上的USB网卡设定好了。

设置VMware中的Ubuntu的桥接网卡

设置前请先保证VMware中的Ubuntu添加了桥接网卡，具体方法如下：
http://iyenn.com/rec/1709293.html

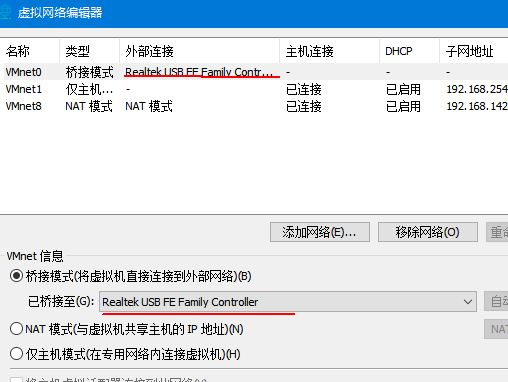

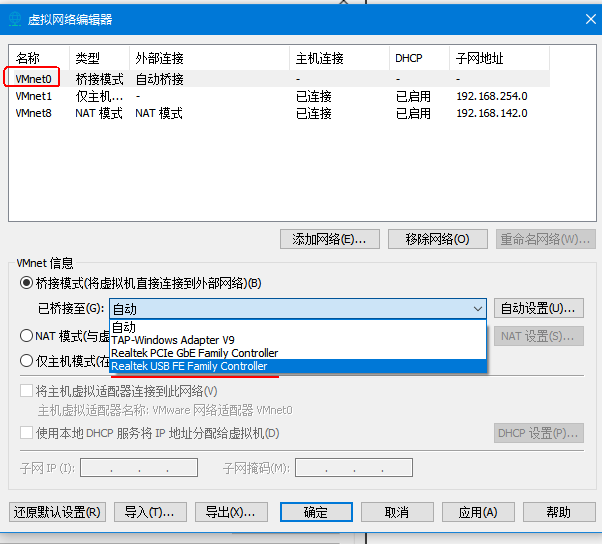

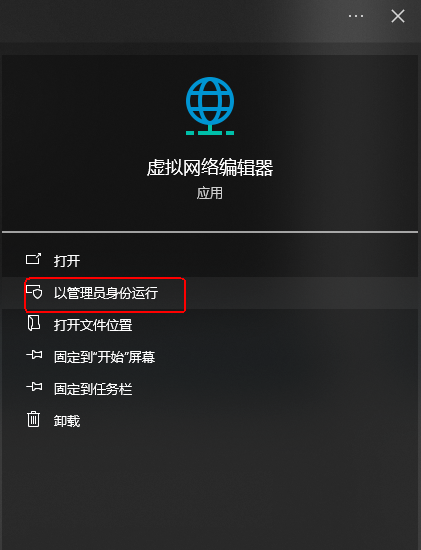

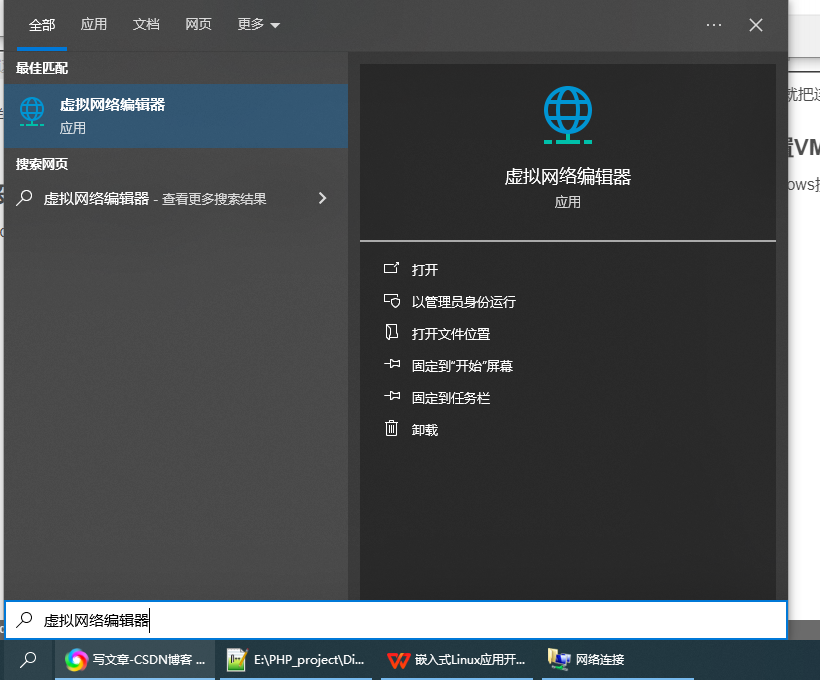

Windows搜索“虚拟网络编辑器”，

接下来启动Ubuntu

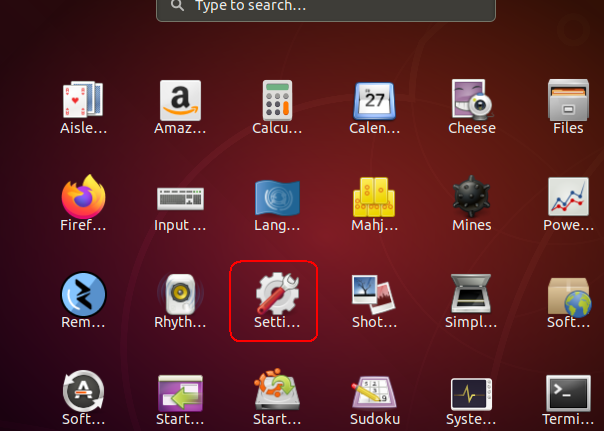

然后左下角菜单调出Settings

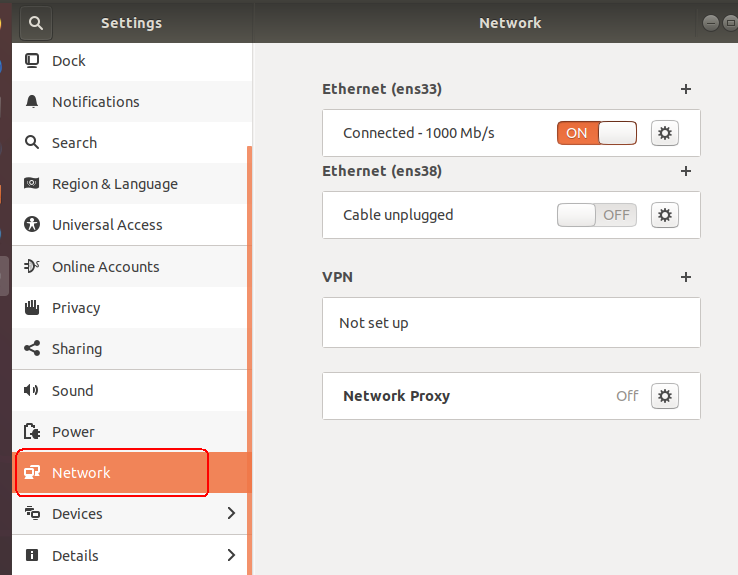

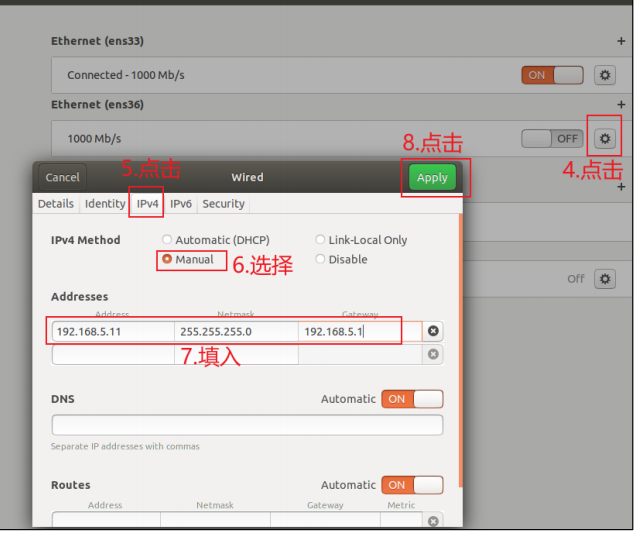

从图中我们可以看出有两个以太网口，一个是ens33 ，另一个是ens38，显然ens33是NAT网口，处于连接状态，而ens38因为我还没有用网线将开发板和USB网口连接起来，所以处于网线拔出的状态，这种情况你点击那个开关想打开它也是没有用的，我们可以先把其IP设置好，点击旁边的设置按钮：

192.168.5.11
255.255.255.0
192.168.5.1
这样Ubuntu中的网卡也设置好了

设置开发板的IP

设置方法见 http://iyenn.com/rec/1709294.html

开发板、Windows系统、VMware中的Ubuntu三者互Ping测试

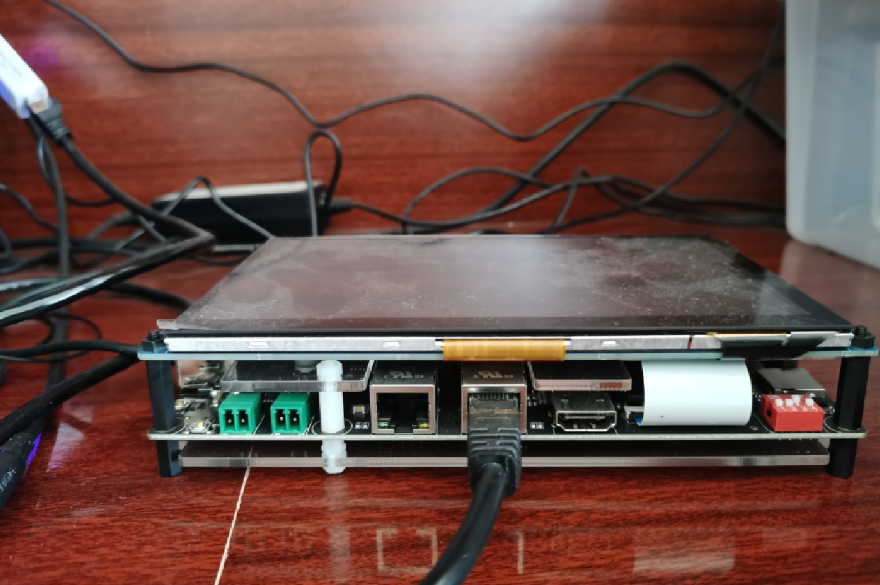

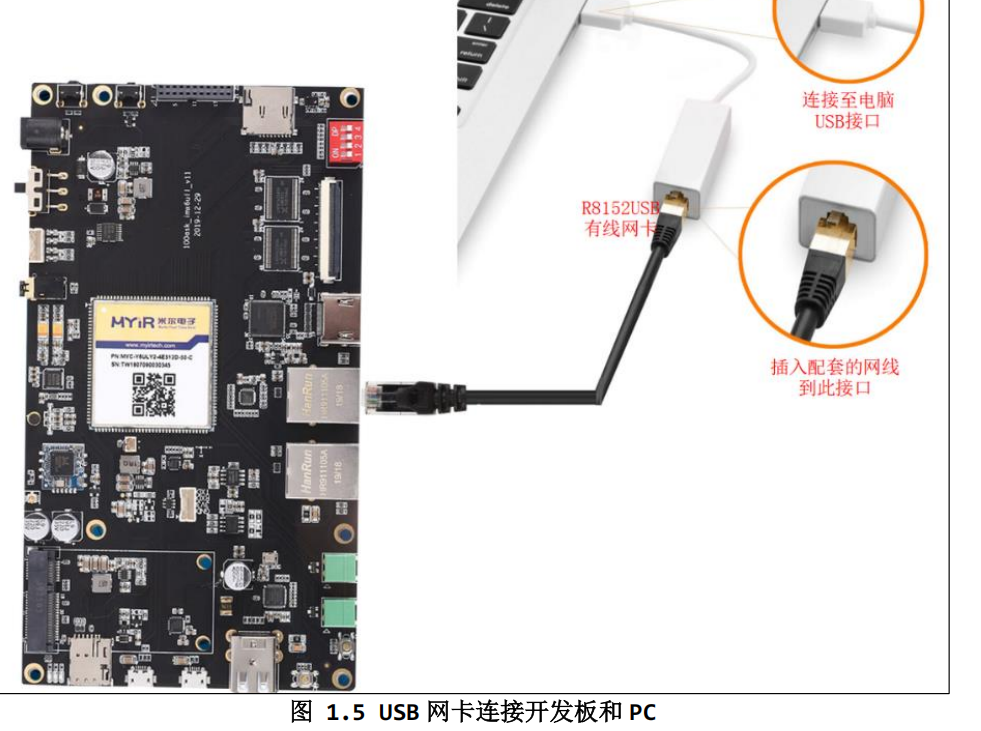

首先把网线连接上：

然后检查下PC上的网卡设置好没有，有时候插上网线后之前的设置没有了，像我这次就没有了：

重新设置下吧：

通过上面的设置，三个的IP如下：
windows ip：192.168.5.10
Ubuntu ip：192.168.5.11
开发板 ip：192.168.5.9

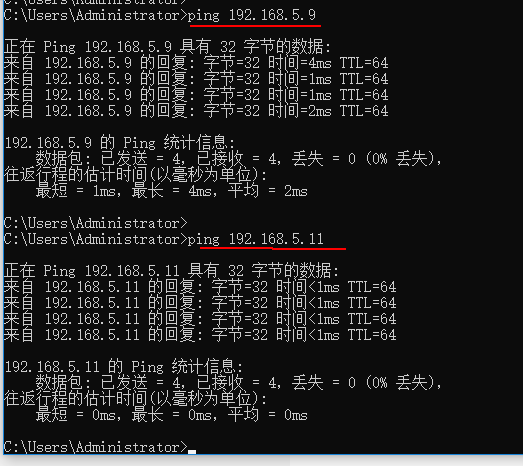

01-Windows向开发板和Ubuntu发Ping包

ping 192.168.5.9
ping 192.168.5.11

• 1
• 2

没有问题：

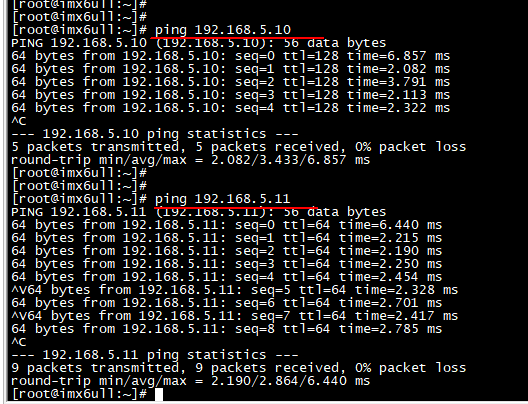

02-开发板向Windows和Ubuntu发包

ping 192.168.5.10
ping 192.168.5.11

• 1
• 2

没有问题

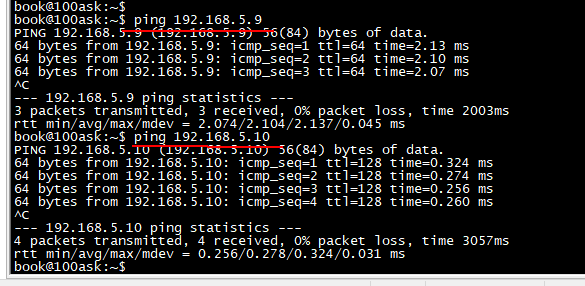

03-Ubuntu向开发板和Windows发包

ping 192.168.5.9
ping 192.168.5.10

• 1
• 2

没有问题~
